半桥PWM占空比最大是多少?

半桥PWM的最大占空比



01 PWM最大占空比


一、前言

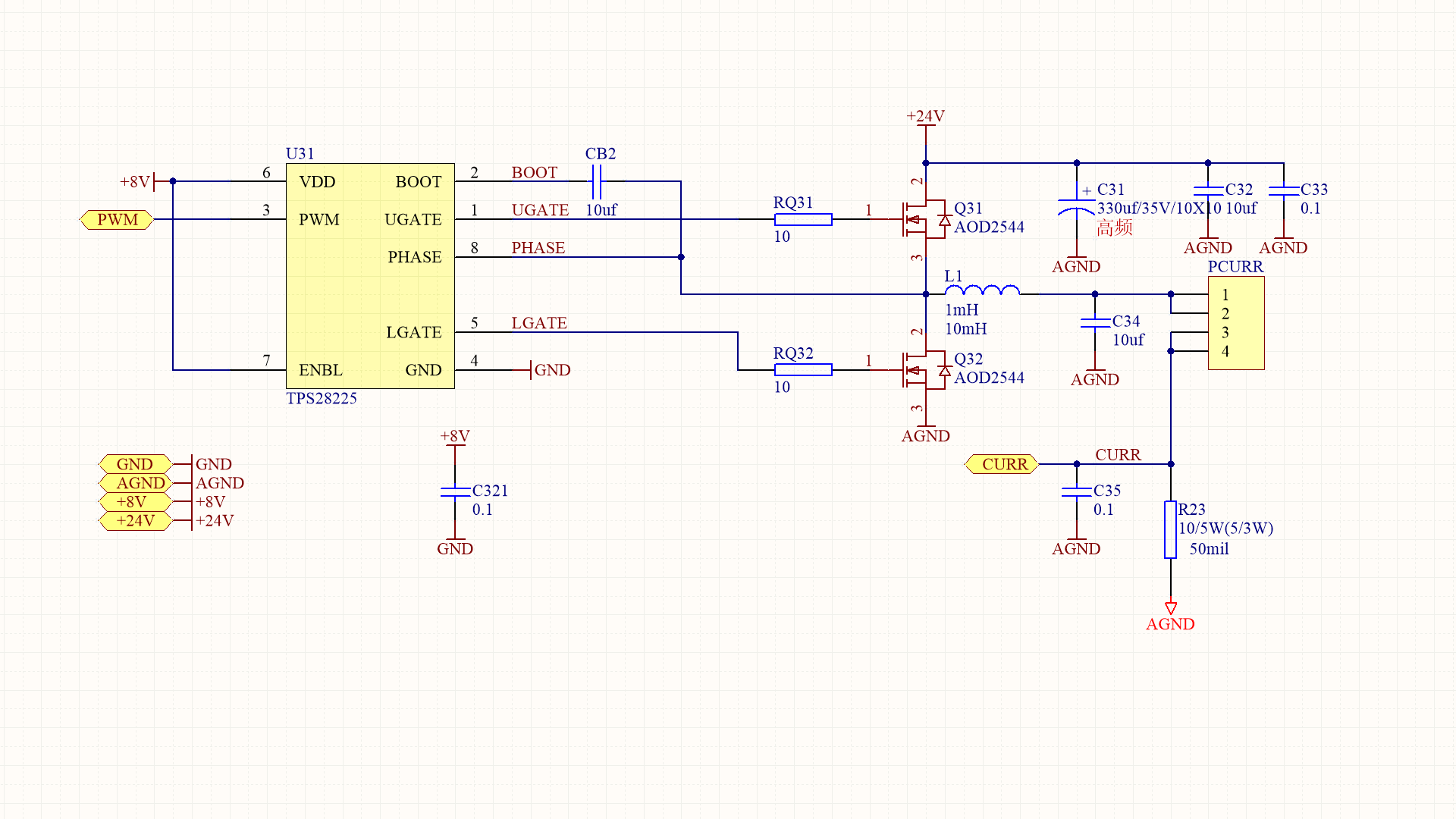

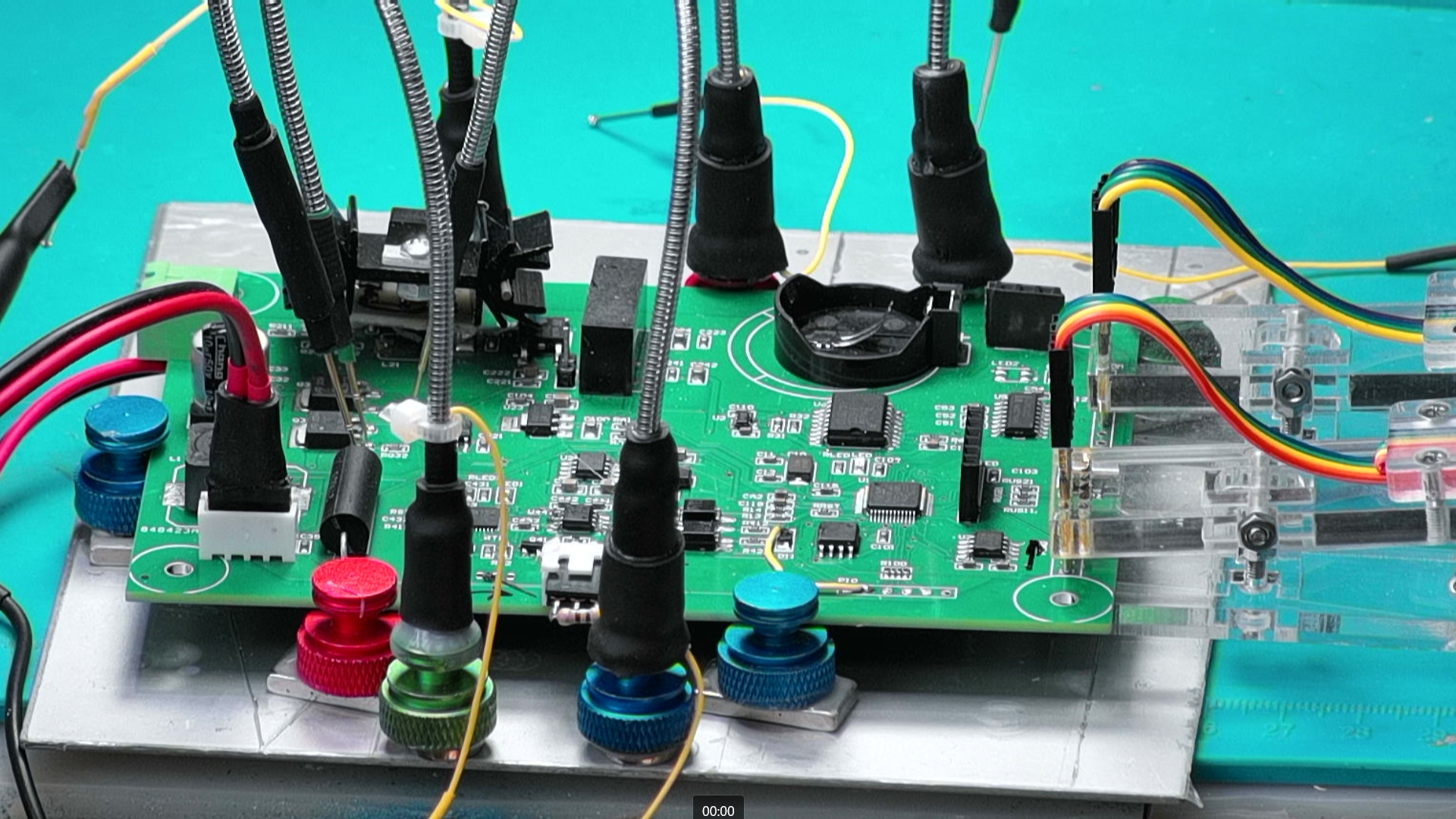

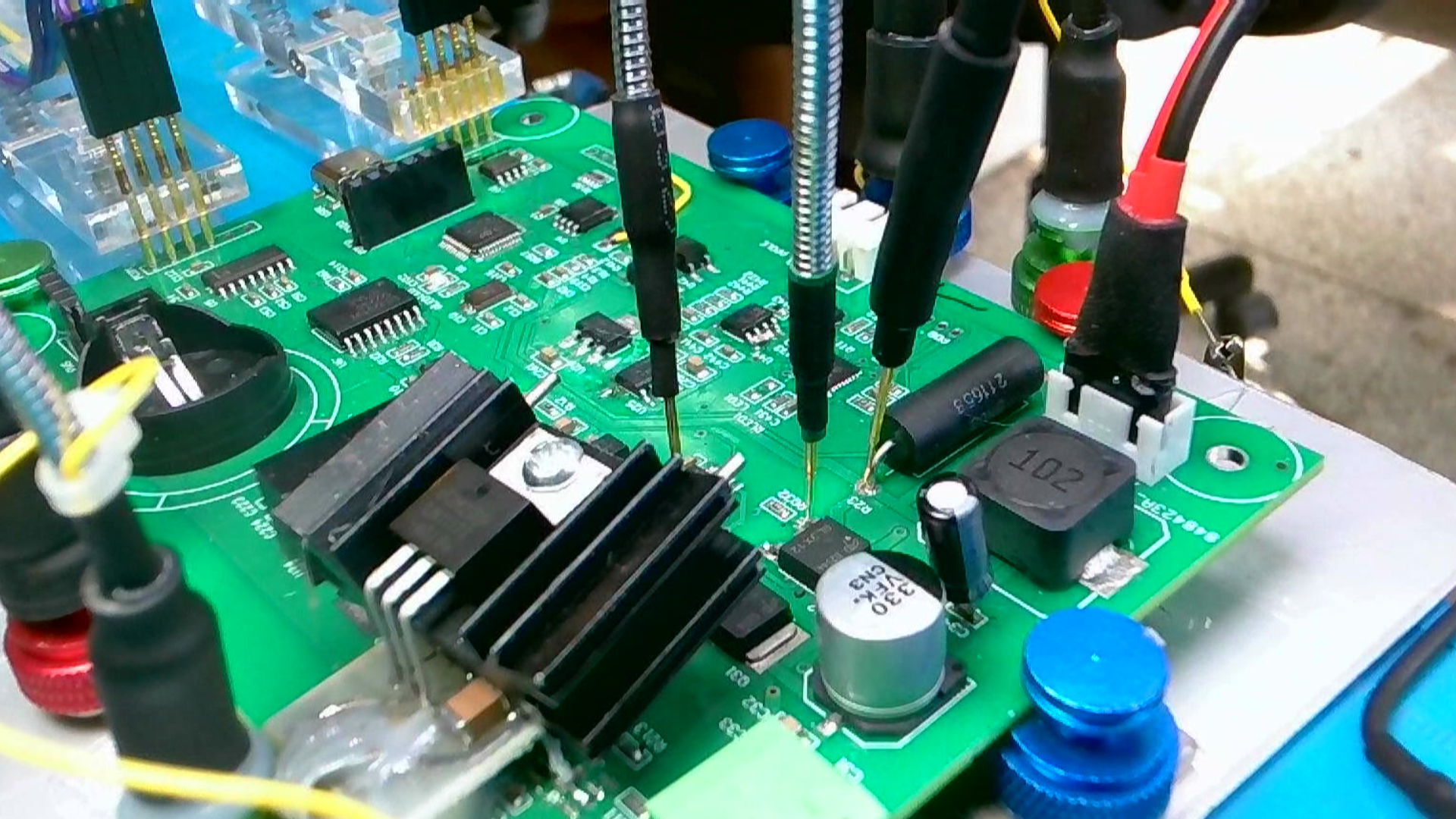

  这两天调试的半桥功率电路,  它PWM输出频率大约 147kHz。  使用了专用的半桥驱动芯片为两个MOS管提供 栅极驱动信号。  由于它的上桥臂采用了自举电容提供驱动电压。 所以上管的高电平可以达到 桥电路工作电压加上驱动芯片的工作电压, 现在为 32V左右。 这样, 输出的PWM波形的占空比就不能够达到100%。 原因, 就是需要留给自举电容充电的时间。  那么, 问题来了。 需要给自举电容最大留有多少充电时间呢? 也就是这个电路PWM的最大输出占空比的上限是多大呢? 下面通过实验数据来测量一下PWM 占空比的上限。

G6M1719190920_1920_1080.MP4|_-6

二、实验数据

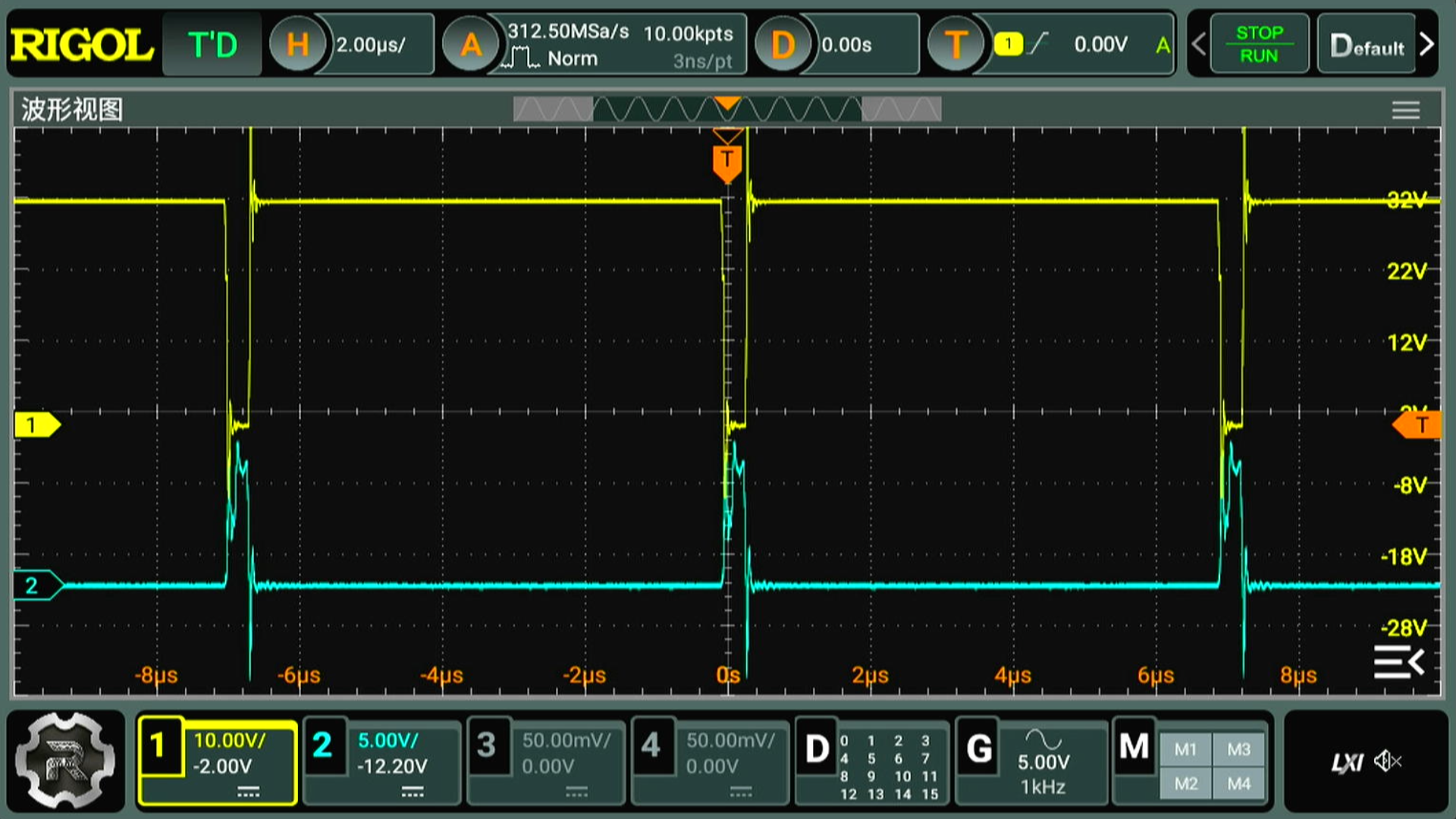

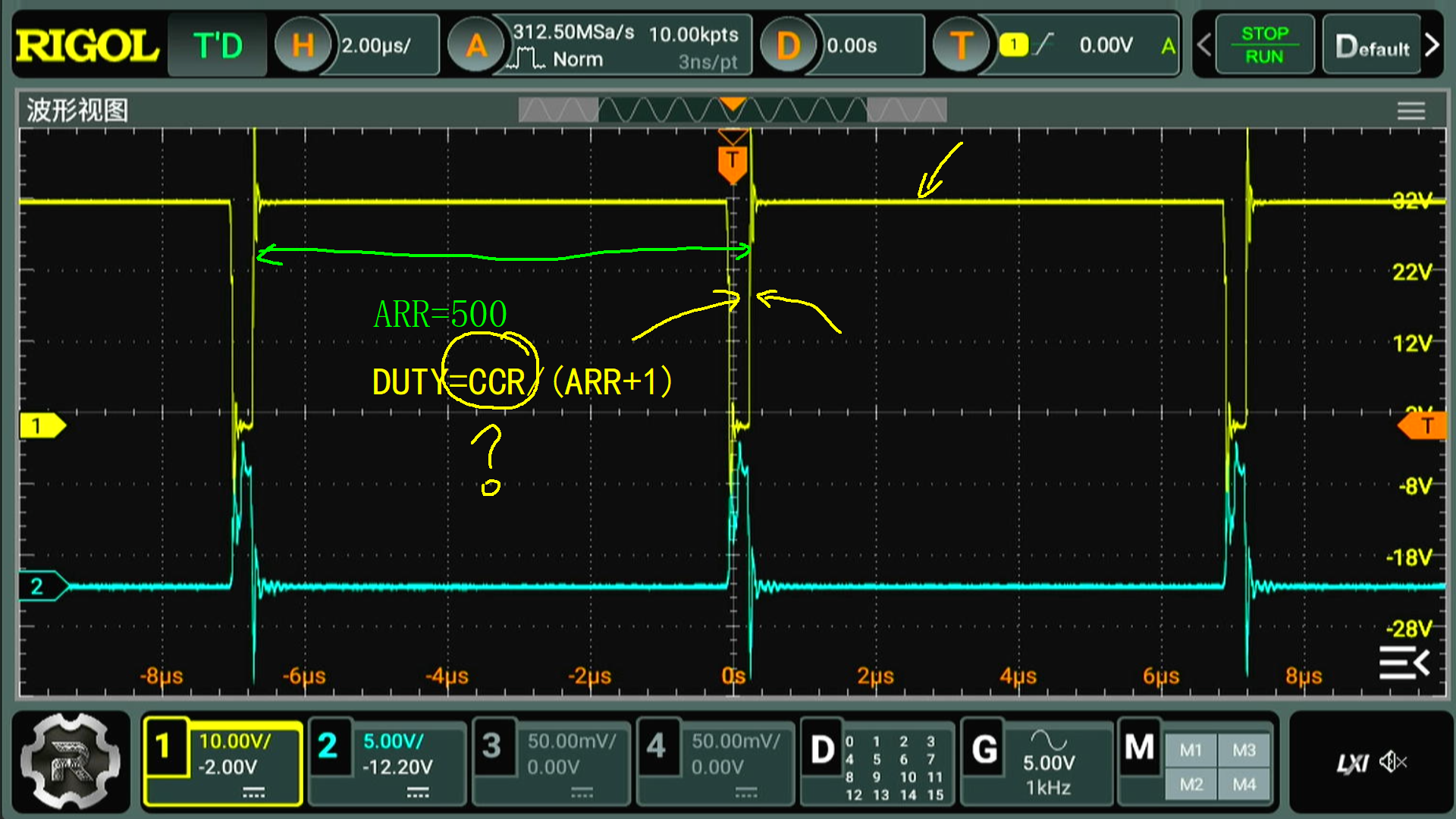

  黄色曲线是上桥臂驱动信号。 现在它的电压为 32V。 等于 半桥工作电压 24V 加上 驱动芯片 8V的工作电压。  下面查看当 PWM的占空比提高, 对应的半桥输出低电平的时间减少。  在什么情况下, 上桥臂高电平就会因为自举充电电容充电时间不足而导致下降。 PWM周期, 是由定时器的 ARR 寄存器数值决定。  占空比是由 CCR寄存器数值与ARR数值的比值决定。  下面通过设置 CCR寄存器数值 , 逐步提高, 看在什么情况下会影响到上桥臂的驱动电压。

G7M1719191350_1920_1080.MP4|_-7

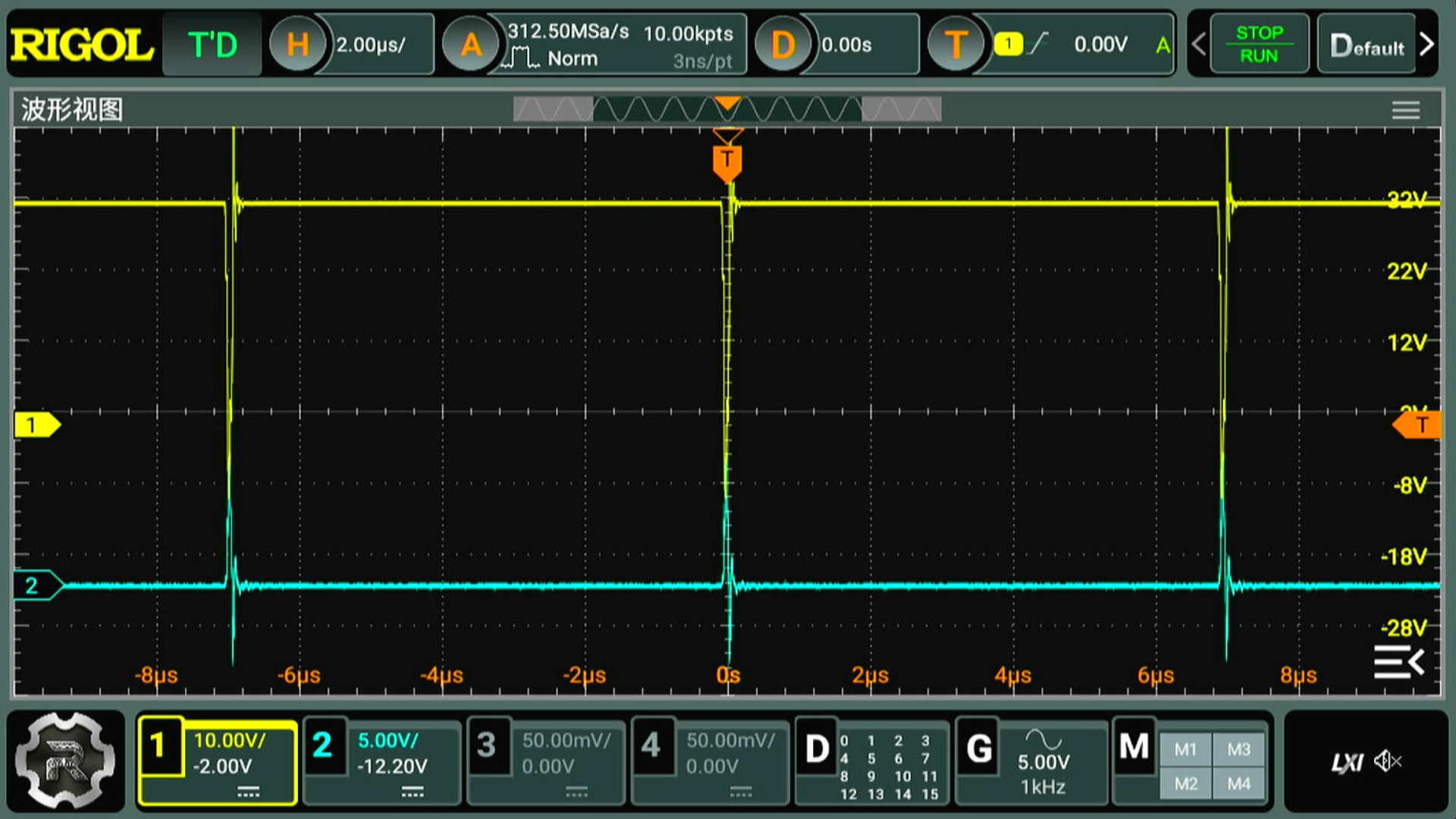

  首先, 将CCR 数值从 490 开始上升, 发现, 当 CCR变化到 497 之后, 上桥臂驱动电压变开始下降了。 在 CCR为499 的时候, 上桥臂电压就无法达到 自举电压的高度了。   然后在CCR降低, 直到 CCR降低到 478, 对应的占空比为 95.4%, 此时才恢复到正常的自举电压。

G2M1719192427_1920_1080.MP4|_-2
  这种带有自举电容的半桥, PWM的占空比可以降低到 0。  所以驱动电路输出的PWM占空比有一个上限, 下限为 0。

G2M1719192571_1920_1080.MP4|_-2



  结 ※


  文记录了 PWM 半桥电路 占空比的上限。 由于采用了自举半桥驱动方案,  所以电路的最大PWM不能够超过一个限制。  否则就会因为输出没有足够多的低电平的时间, 造成自举电容无法得到有效充电。  不过, 上面所测到的 最大 PWM 为 95% 似乎也存在问题。 下面还需要进一步排查一下。

G6M1719192791_1920_1080.MP4|_-6
