LM2577 Simple Swither Step-Up Voltage Regulator

01 LM2577稳压电路

一、前言

这五颗 LM2577 是可调开关升压电源。具体型号为 LM2577S，为了后面的应用，下面制作测试电路板对其进行测试。它输入电压范围从 3.5V 到 40V。输出可以升压最高为 65V。下面制作测试电路。
G5M1719624310_1920_1080.MP4|_-5

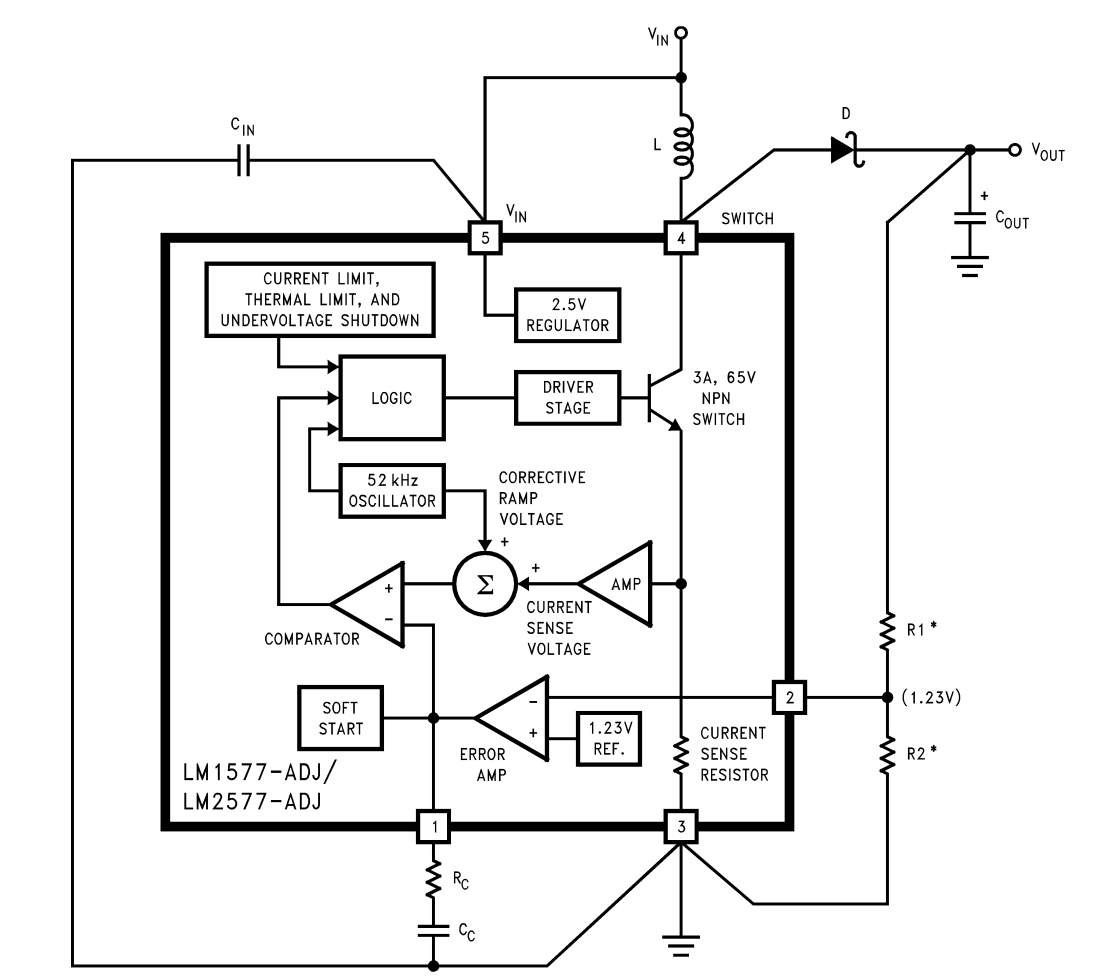

▲ 图1.1.1 LM2577-ADJ 内部功能

▲ 图1.1.1 LM2577-ADJ 内部功能

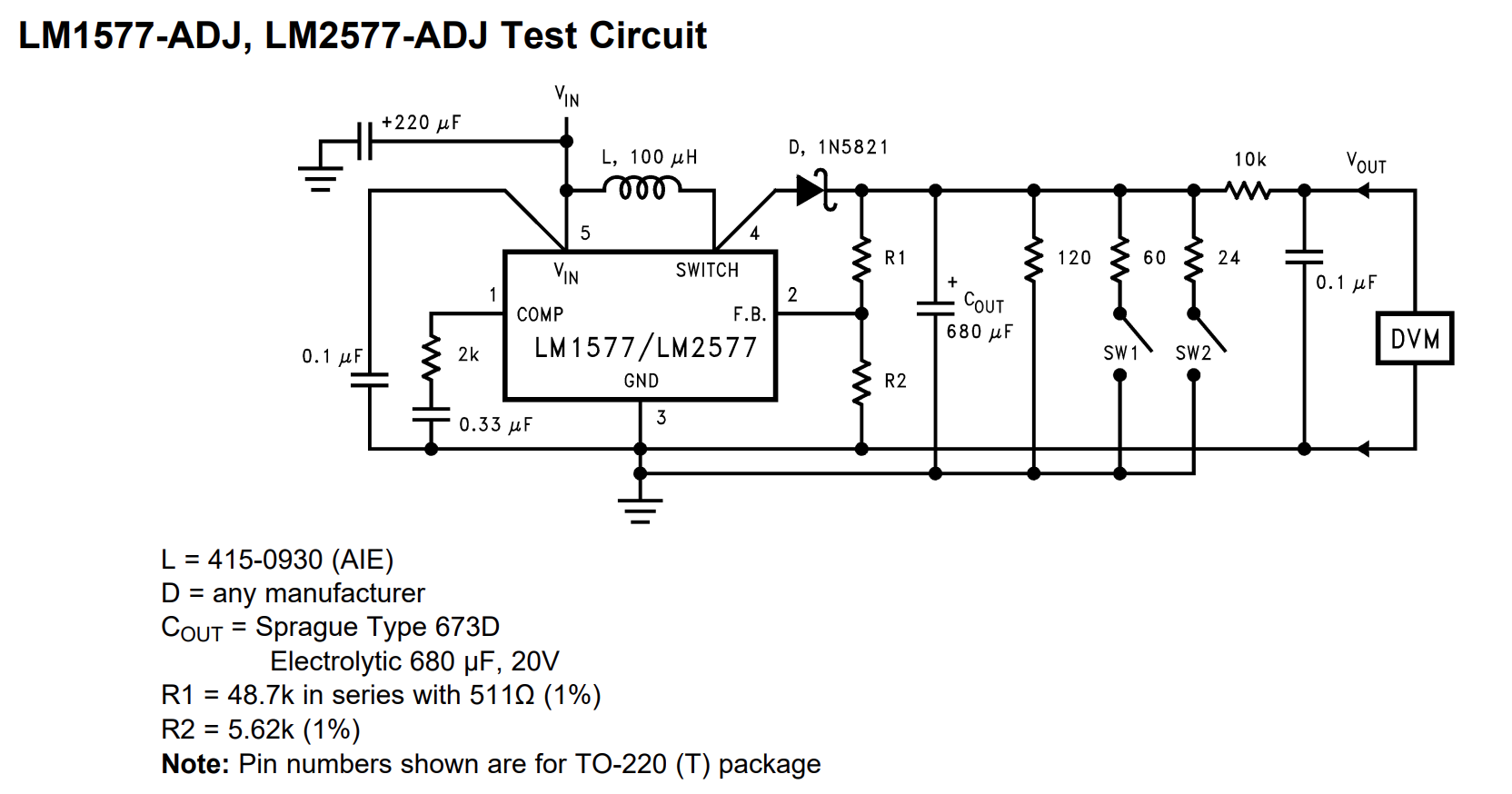

▲ 图1.1.2 测试电路

▲ 图1.1.2 测试电路

二、制作测试电路板

AD\Test\2024\June\TestLM2577SADJ.PcbDoc

▲ 图1.2.1 测试原理图

▲ 图1.2.1 测试原理图

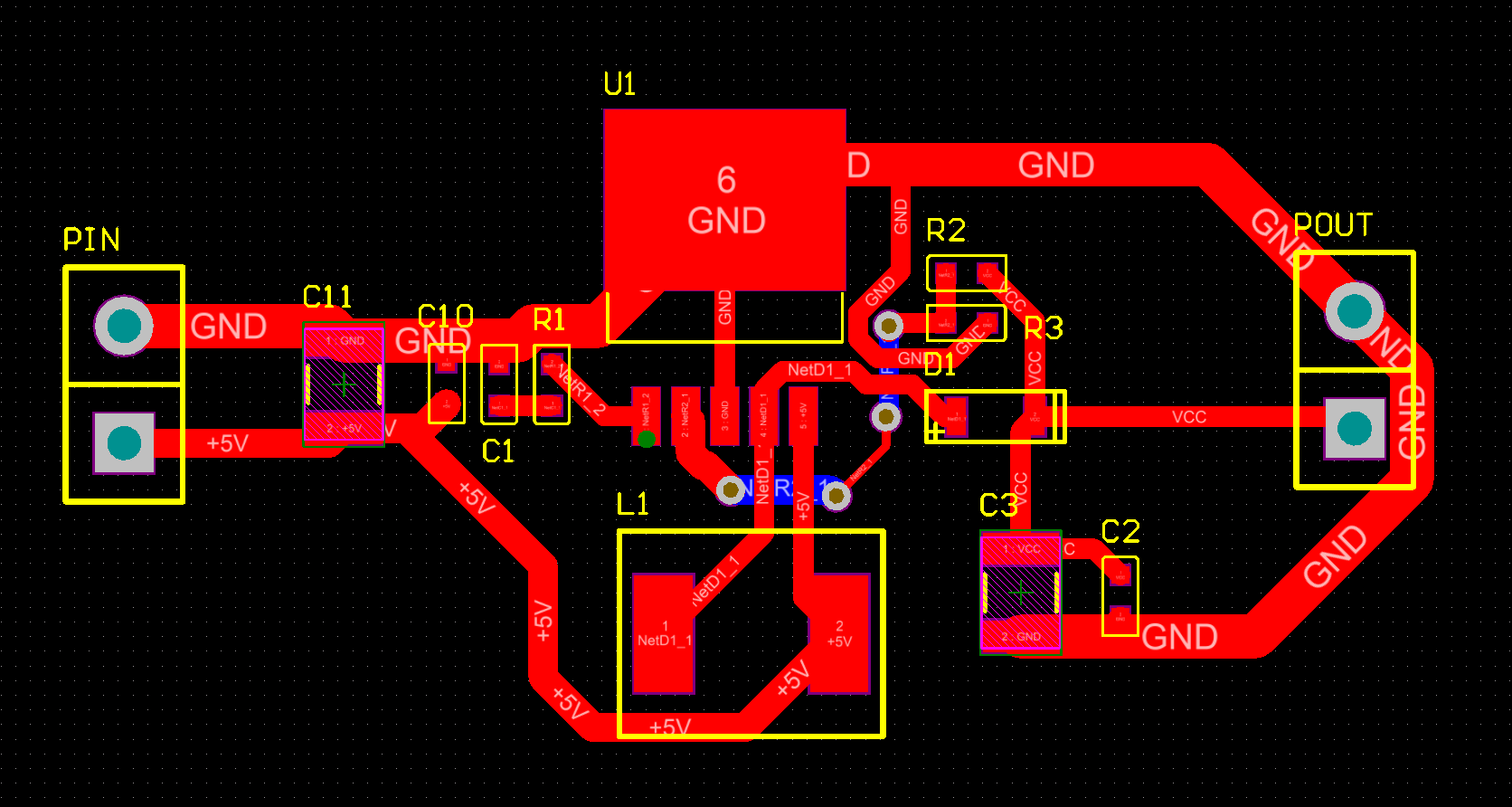

▲ 图1.2.2 测试PCB

▲ 图1.2.2 测试PCB

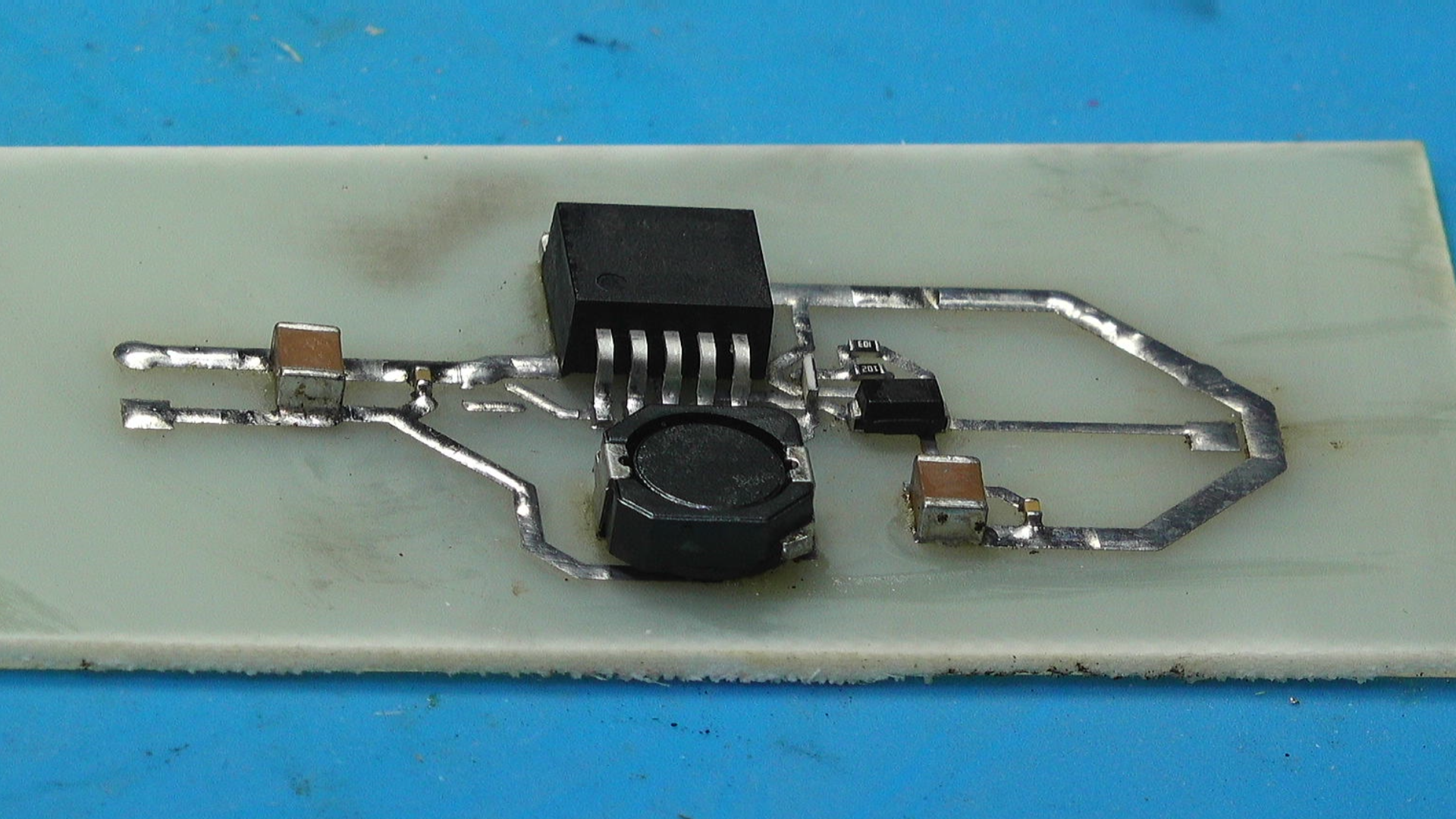

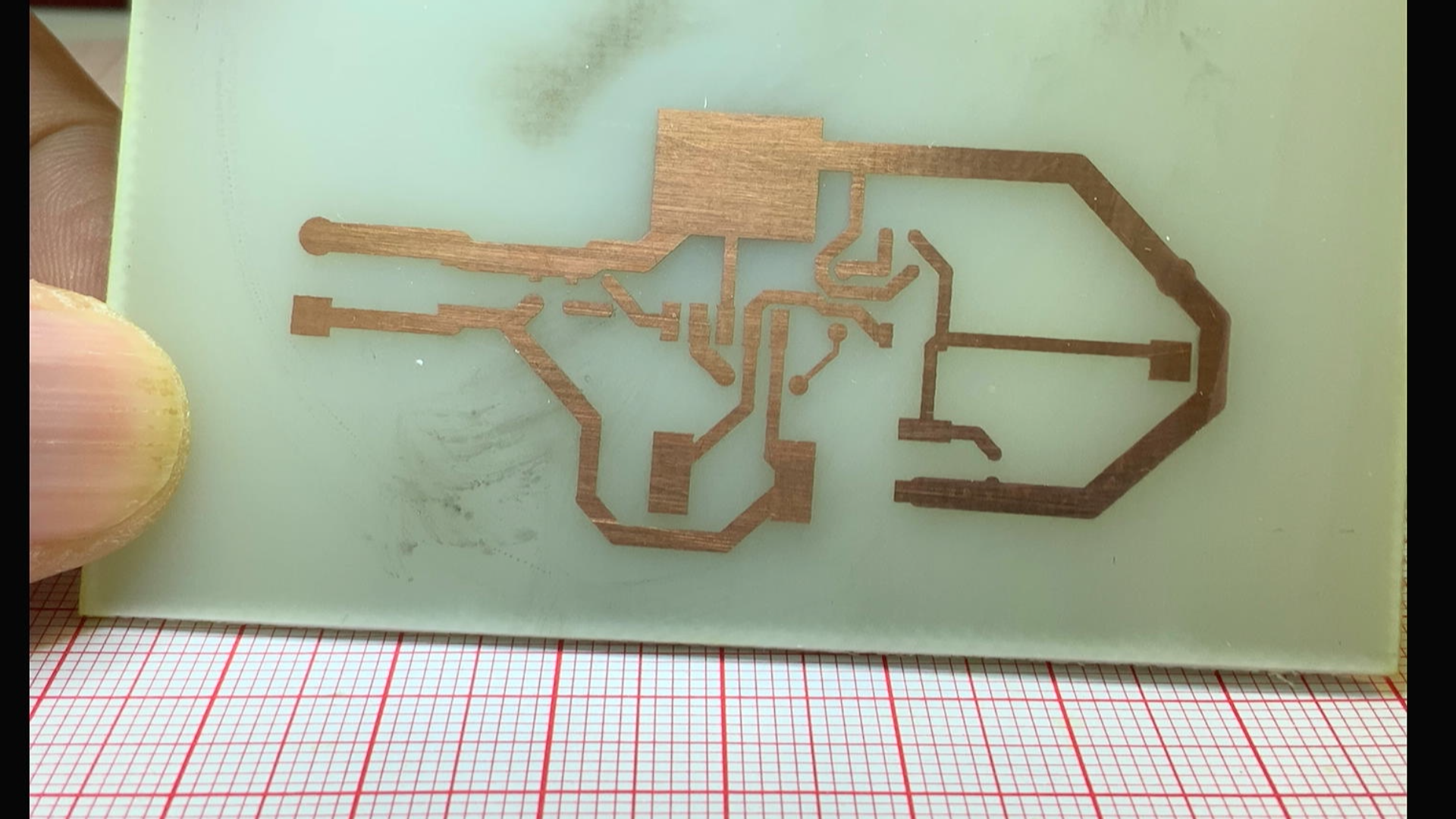

设计测试电路，根据反馈电阻，输出电压为 13.5V。铺设电路板，单面电路板适合一分钟制板。一分钟之后得到测试电路板。电路板制作的非常完美。下面进行焊接调试。

G7M1719627436_1920_1080.MP4|_-7

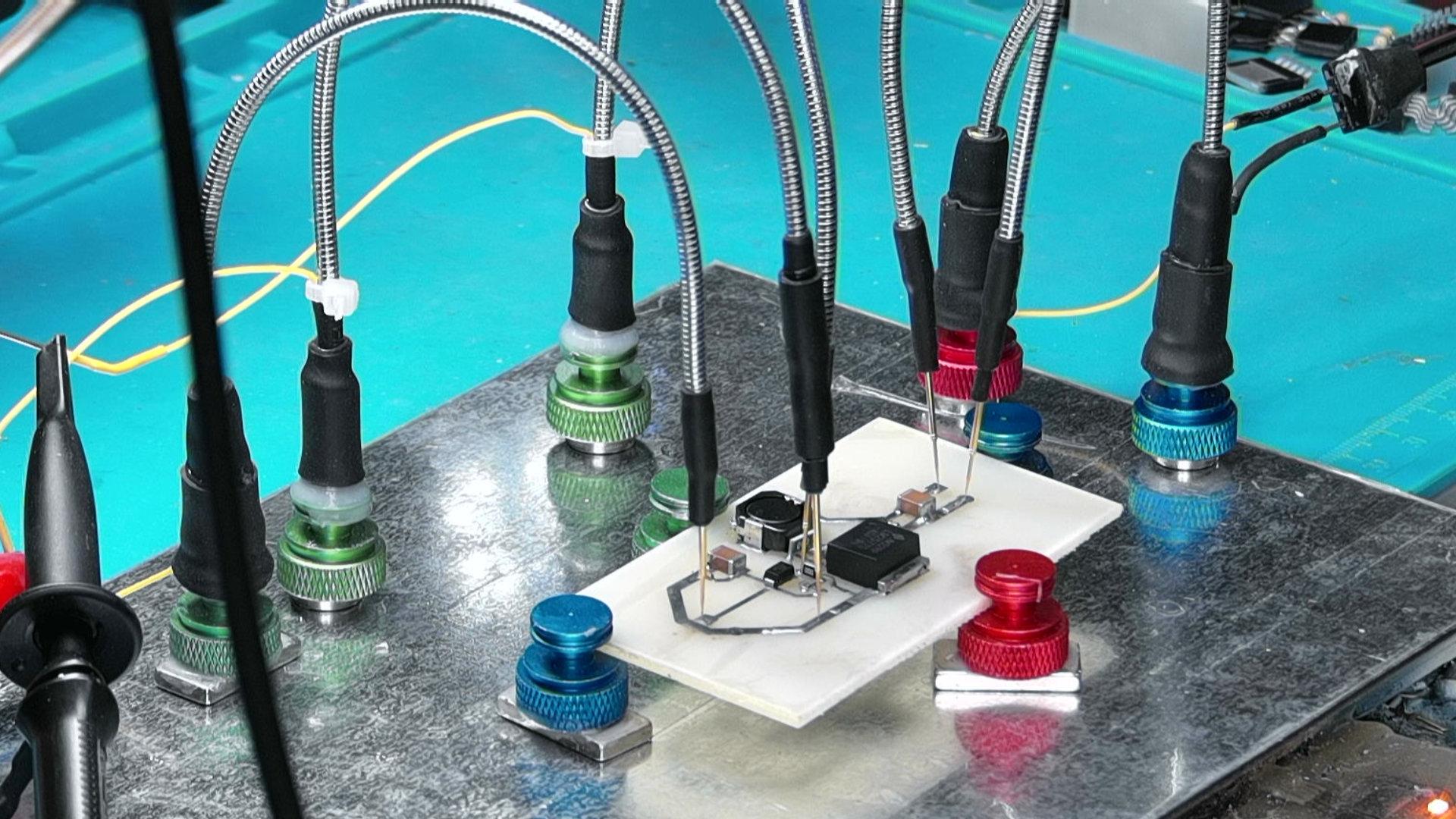

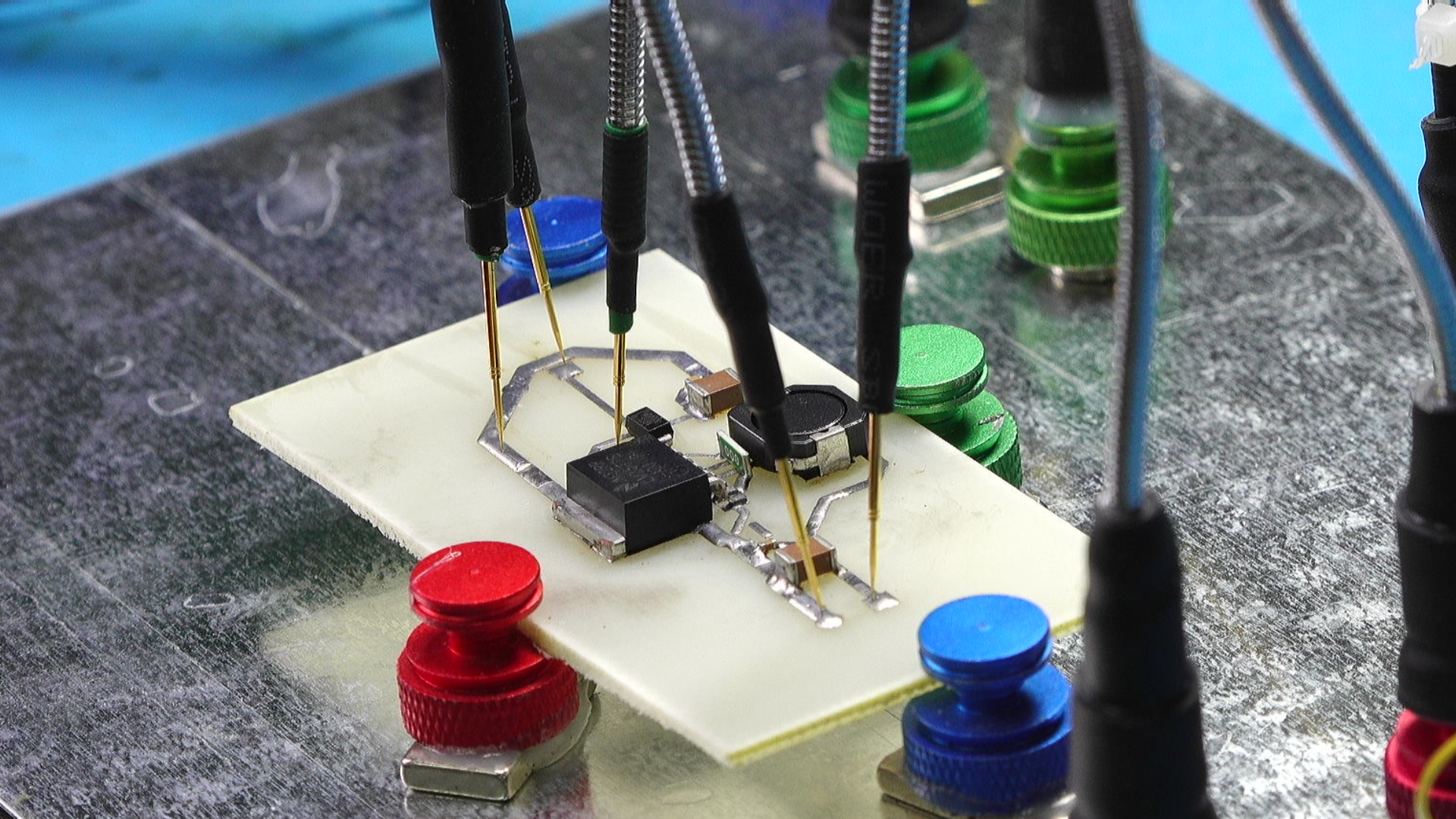

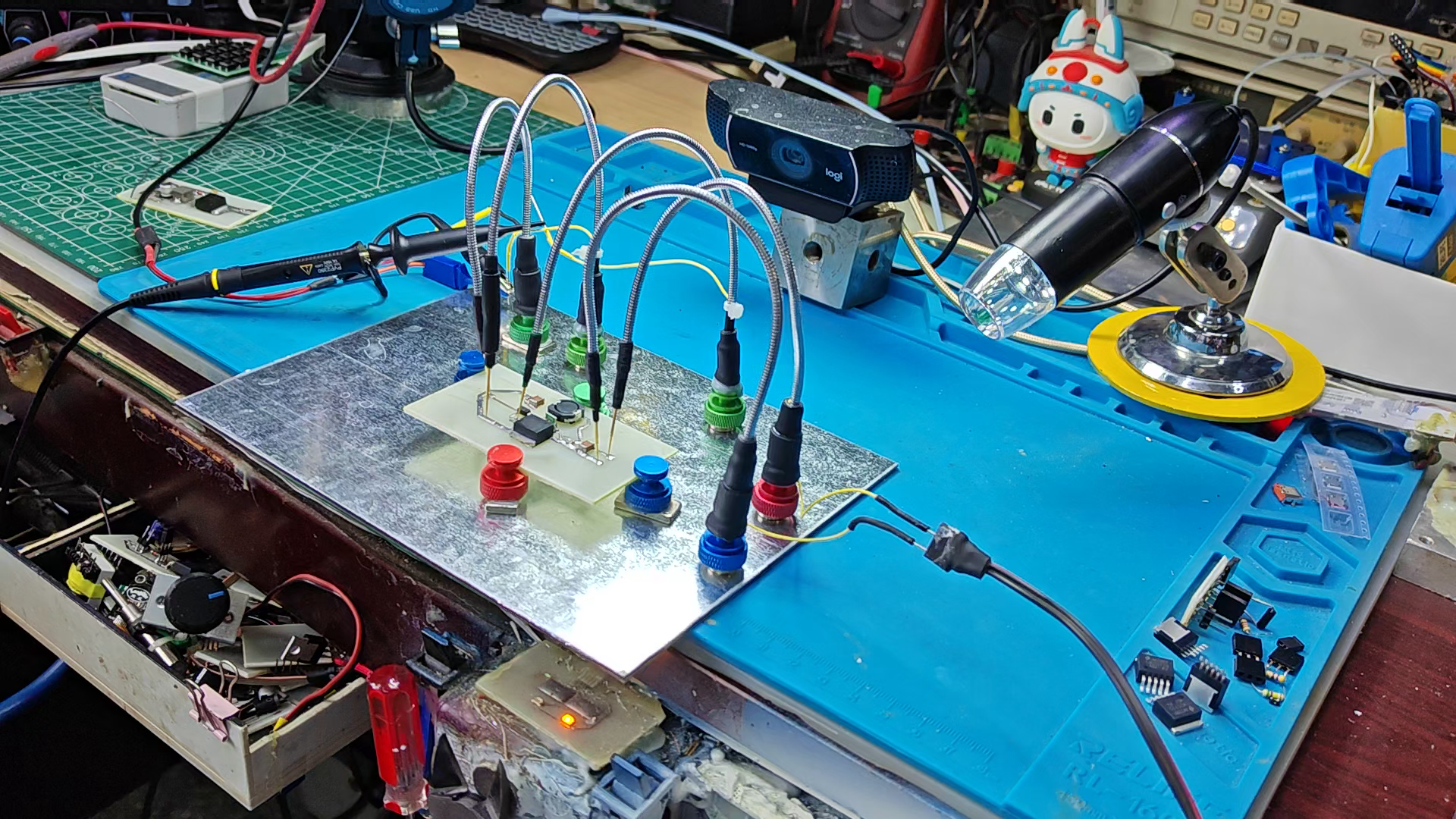

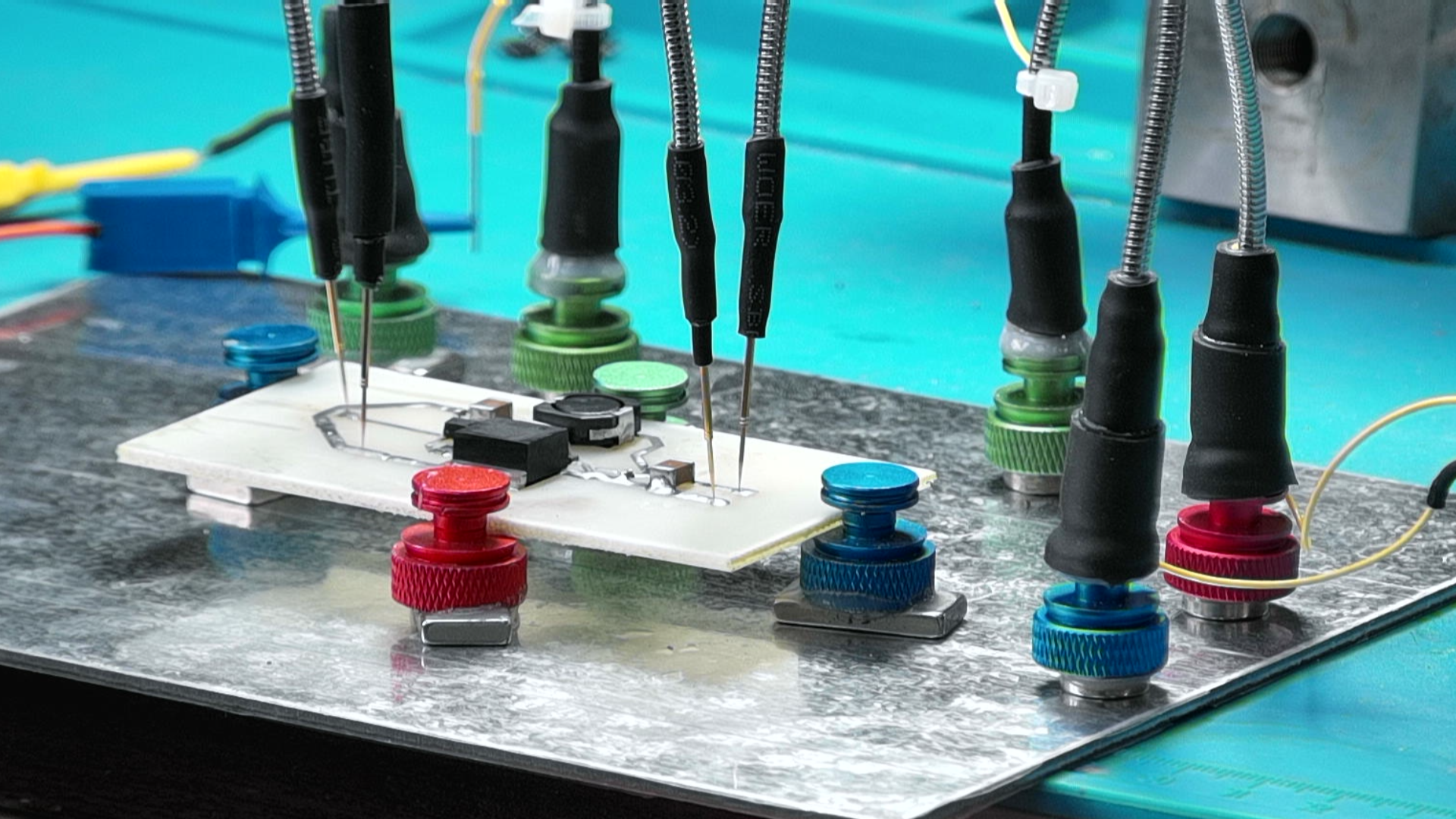

焊接电路板。清洗之后进行测试。给模块施加 5V电压。测试它的基本输出电压和带动负载的能力。

G4M1719629549_1920_1080.MP4|_-4

三、电路调整

测试电路的输入和输出电压。输入5V电压，现在开关电源为空载，静态工作电流为 12mA。输出电压为14.2V。下面使用示波器观察震荡波形，测量电感与续流二极管连接端的电压波形。由于此时为空载，可以看到电源呈现间歇震荡的情况。在震荡期间，将5V电压转换成 14V，给电容进行充电。展开震荡波形，输出波形包括有短暂的导通，截止以及输出高阻时，电感呈现自由震荡的形式。

G7M1719631396_1920_1080.MP4|_-7

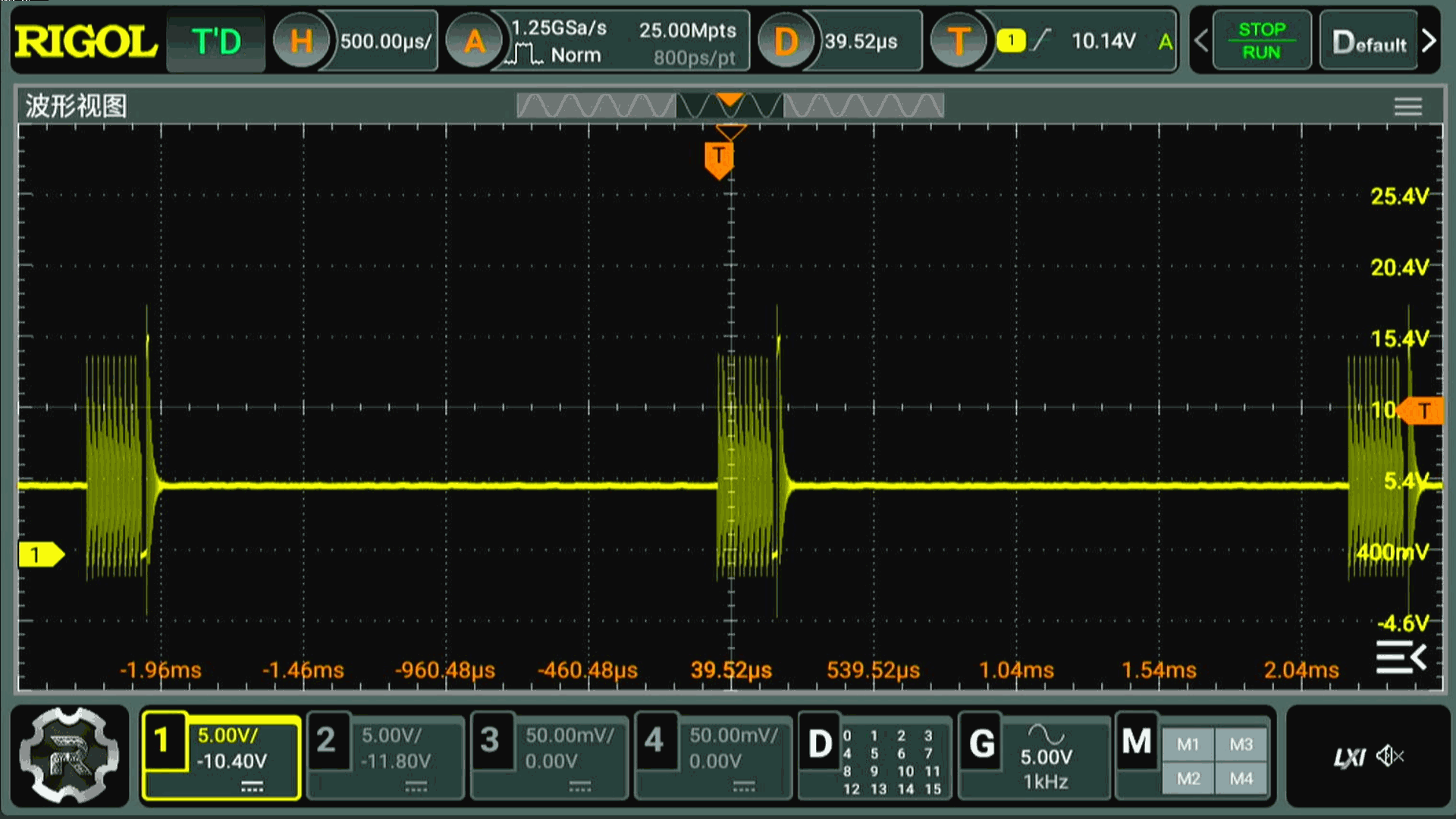

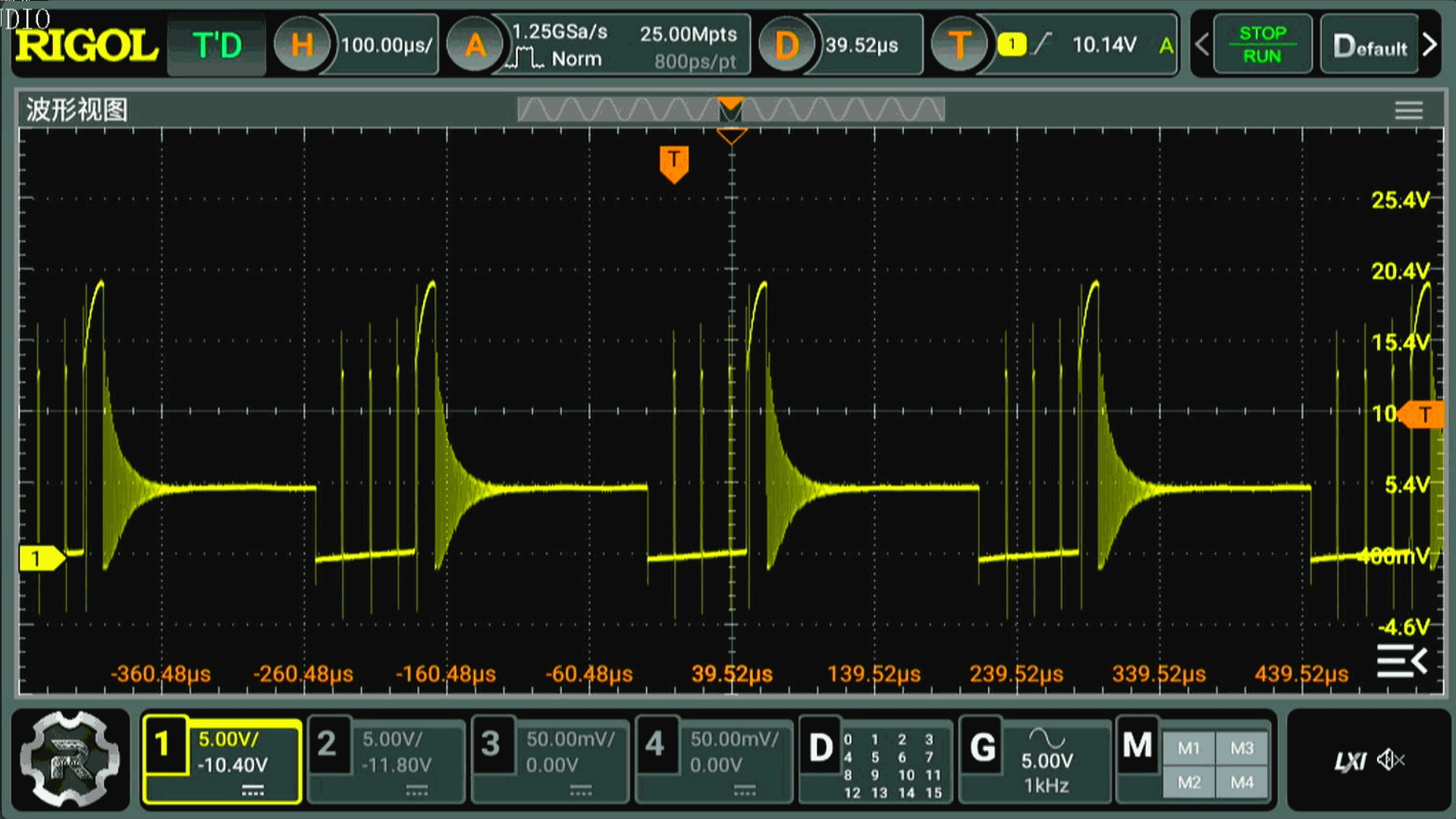

▲ 图1.3.1 在空载情况下的震荡波形

▲ 图1.3.1 在空载情况下的震荡波形

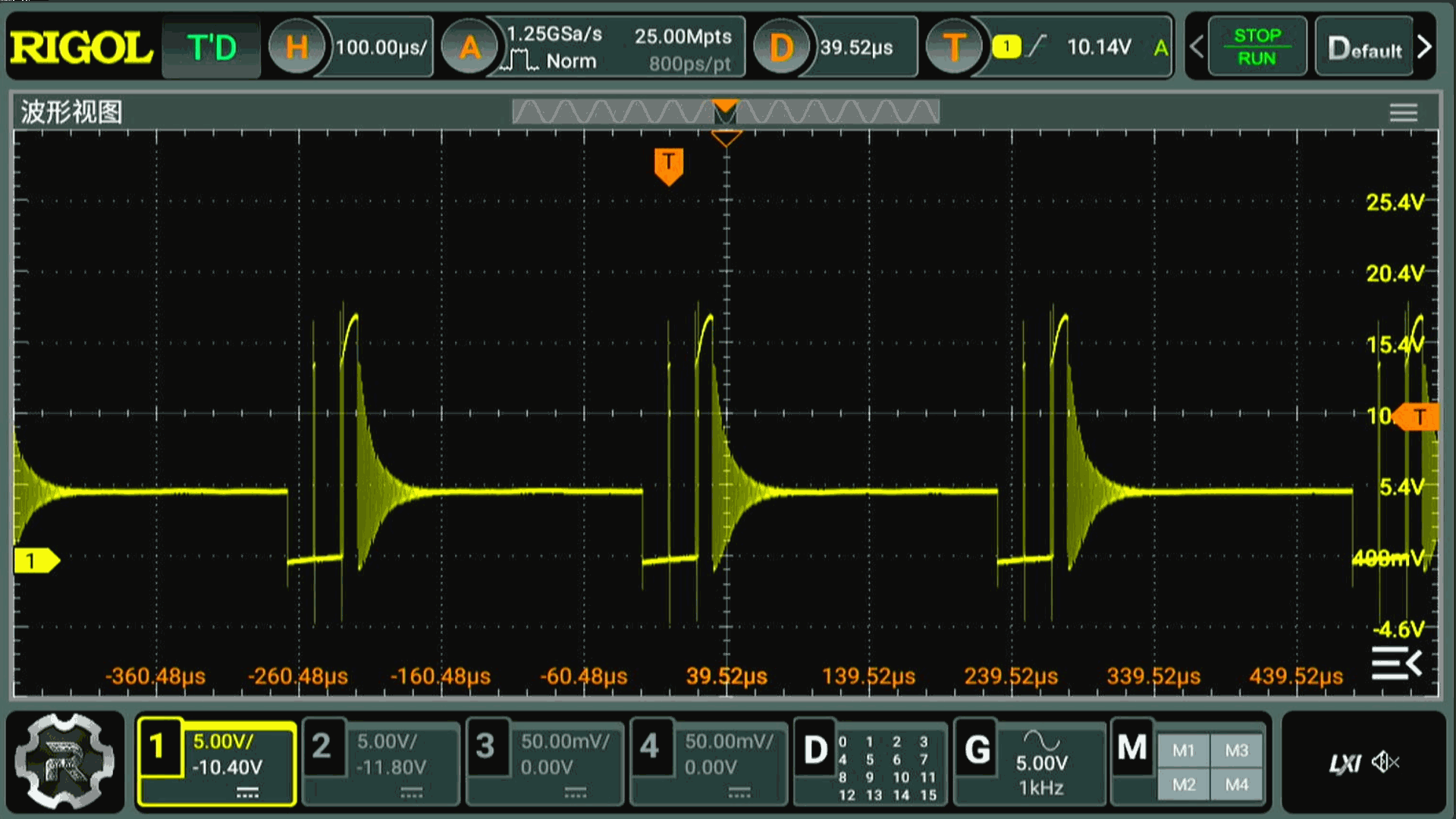

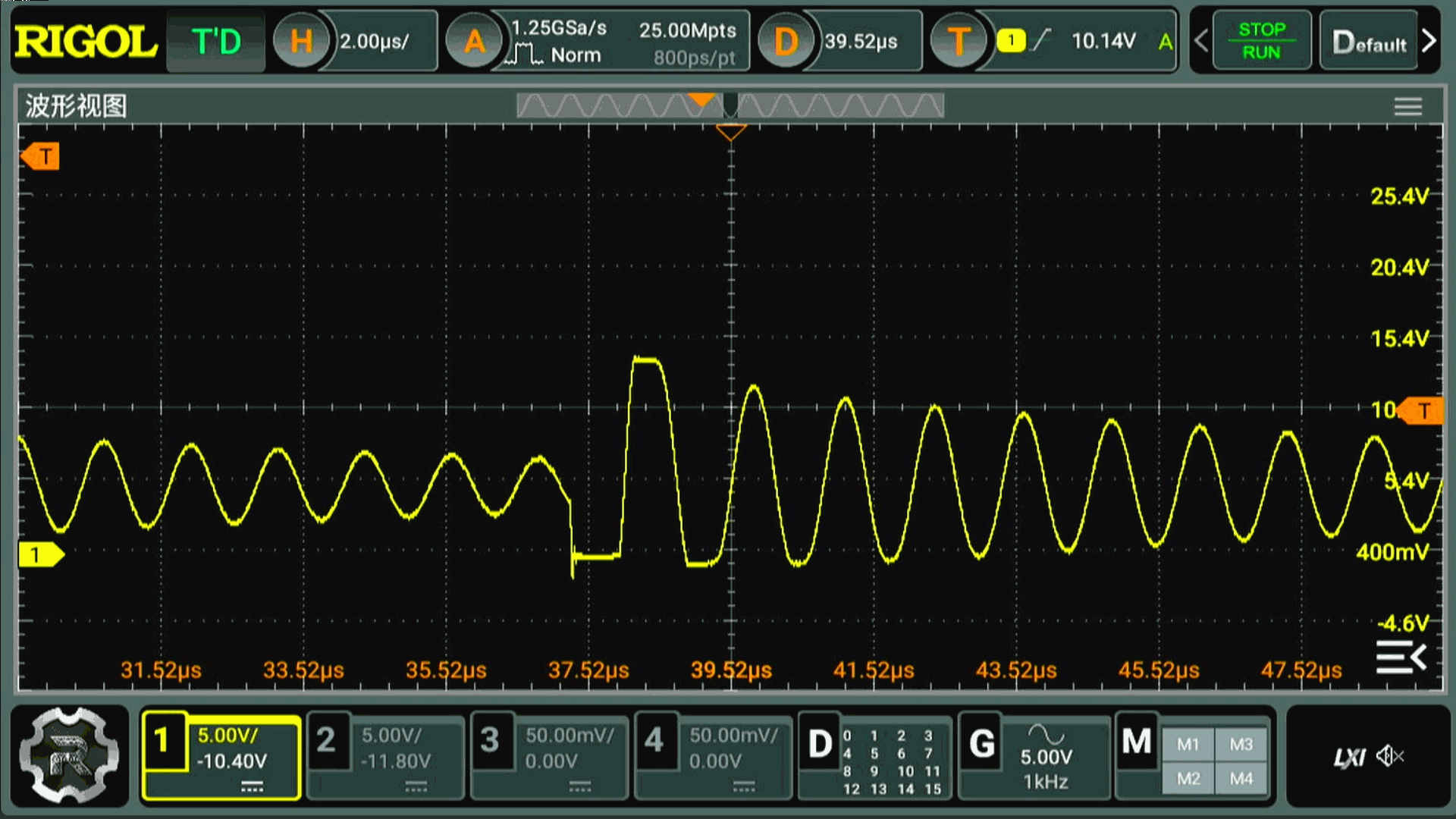

▲ 图1.3.2 间歇震荡内部的波形

▲ 图1.3.2 间歇震荡内部的波形

将470欧姆功率电阻接入模块的输出端口，震荡波形出现了变化，但也呈现间歇断续震荡模式。输出的电压，现在也上升到 14.9V。将负载电阻修改为 200欧姆，震荡的时间增加了。电压也是维持在 14.9V， LM2577 的工作电流现在已经达到了 470mA了。

G7M1719631849_1920_1080.MP4|_-7

▲ 图1.3.3 在负载470欧姆时，震荡波形

▲ 图1.3.3 在负载470欧姆时，震荡波形

▲ 图1.3.4 在负载为 200欧姆时对应的震荡波形

▲ 图1.3.4 在负载为 200欧姆时对应的震荡波形

测量LM2577的输入输出电压关系。利用 DH1766 提供从 0V 到 5V的工作电压，测量在此过程中模块的输出。模块输出为空载，可以看到，在开始 2.8V之前，电路没有工作，输出电压随着输入电压的上升而近似线性上升。当输入电压超过 2.8V之后， LM2577 开始震荡，输出电压接近 14V。随着输入电压的增加，输出的电压呈现缓慢上升趋势。经过测试，验证了LM2577的工作最低电压，必须超过3V之后，才能够获得稳定输出。

G7M1719632445_1920_1080.MP4|_-7

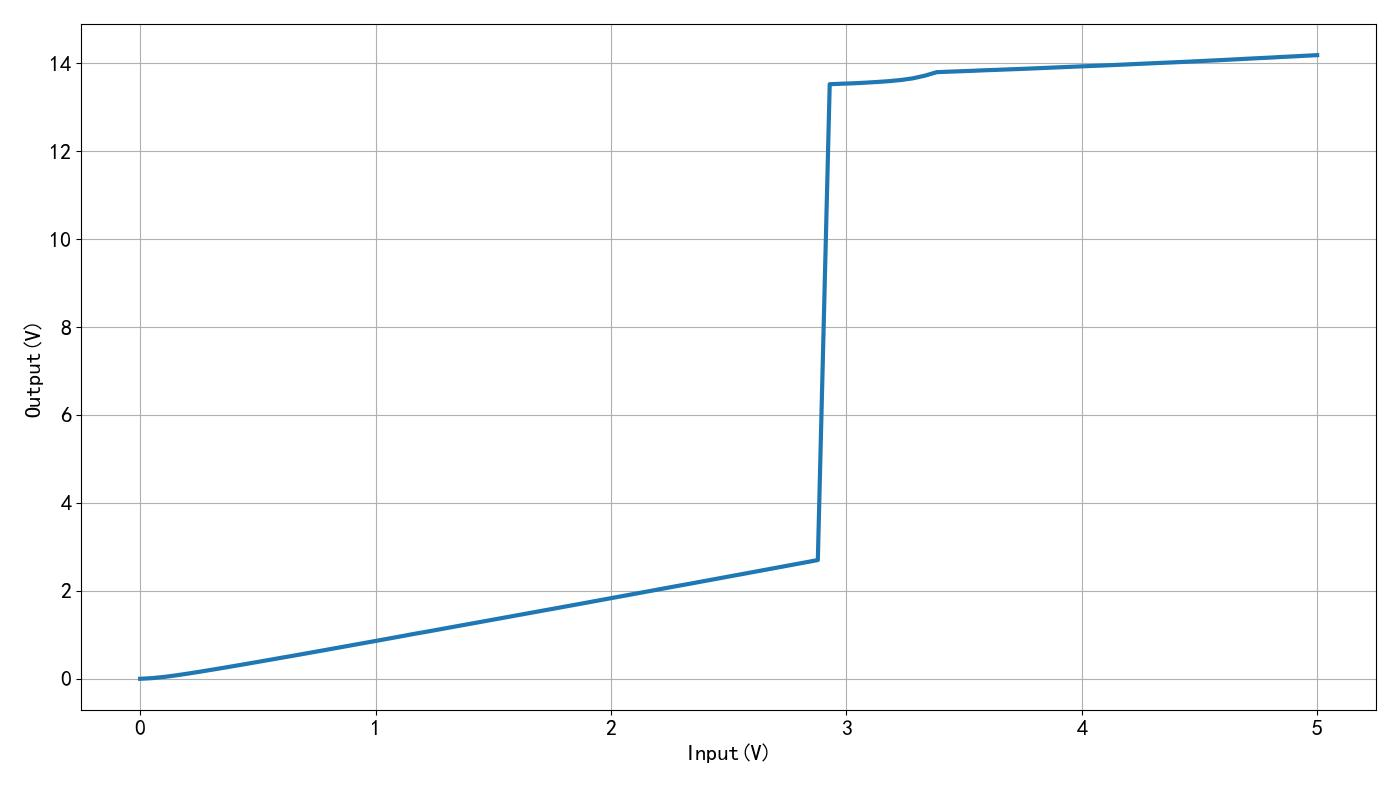

▲ 图1.3.5 输入与输出电压

▲ 图1.3.5 输入与输出电压

from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

vin = linspace(0, 5, 100)
vout = []

for v in vin:
    dh1766volt1(v)
    time.sleep(2)
    meter = meterval()
    vout.append(meter[0])
    tspsave('meas', vin=vin,vout=vout)
    printff(v, meter)

plt.plot(vin, vout, lw=3)

plt.xlabel("Input(V)")
plt.ylabel("Output(V)")
plt.grid(True)
plt.tight_layout()
plt.show()

vin=[0.0000,0.0505,0.1010,0.1515,0.2020,0.2525,0.3030,0.3535,0.4040,0.4545,0.5051,0.5556,0.6061,0.6566,0.7071,0.7576,0.8081,0.8586,0.9091,0.9596,1.0101,1.0606,1.1111,1.1616,1.2121,1.2626,1.3131,1.3636,1.4141,1.4646,1.5152,1.5657,1.6162,1.6667,1.7172,1.7677,1.8182,1.8687,1.9192,1.9697,2.0202,2.0707,2.1212,2.1717,2.2222,2.2727,2.3232,2.3737,2.4242,2.4747,2.5253,2.5758,2.6263,2.6768,2.7273,2.7778,2.8283,2.8788,2.9293,2.9798,3.0303,3.0808,3.1313,3.1818,3.2323,3.2828,3.3333,3.3838,3.4343,3.4848,3.5354,3.5859,3.6364,3.6869,3.7374,3.7879,3.8384,3.8889,3.9394,3.9899,4.0404,4.0909,4.1414,4.1919,4.2424,4.2929,4.3434,4.3939,4.4444,4.4949,4.5455,4.5960,4.6465,4.6970,4.7475,4.7980,4.8485,4.8990,4.9495,5.0000]
vout=[-0.0043,0.0107,0.0378,0.0733,0.1133,0.1559,0.2001,0.2453,0.2912,0.3378,0.3848,0.4321,0.4799,0.5268,0.5749,0.6233,0.6717,0.7204,0.7690,0.8178,0.8667,0.9158,0.9649,1.0157,1.0626,1.1115,1.1607,1.2098,1.2587,1.3078,1.3568,1.4060,1.4550,1.5041,1.5535,1.6020,1.6514,1.7011,1.7506,1.8004,1.8501,1.8997,1.9495,1.9991,2.0491,2.0989,2.1476,2.1975,2.2471,2.2972,2.3471,2.3969,2.4468,2.4970,2.5472,2.5973,2.6474,2.6974,13.5270,13.5380,13.5480,13.5620,13.5780,13.5970,13.6230,13.6610,13.7210,13.8010,13.8120,13.8220,13.8320,13.8440,13.8530,13.8640,13.8740,13.8850,13.8970,13.9080,13.9200,13.9310,13.9420,13.9530,13.9650,13.9770,13.9900,14.0020,14.0140,14.0260,14.0380,14.0510,14.0640,14.0770,14.0910,14.1050,14.1190,14.1320,14.1470,14.1600,14.1750,14.1880]
