01 NE555振荡电路

---

一、前言

  这是一个非常流行的 时基集成电路， 型号为 NE555。 它组成的多谐振荡电路的周期由它外围的阻容器件数值决定， 与电路的工作电压没有关系。  下面使用最新下载的 LTspice 电路仿真软件验证以下电路震荡周期计算公式。  查看是否与电路的工作电压有关系？

二、实验结果

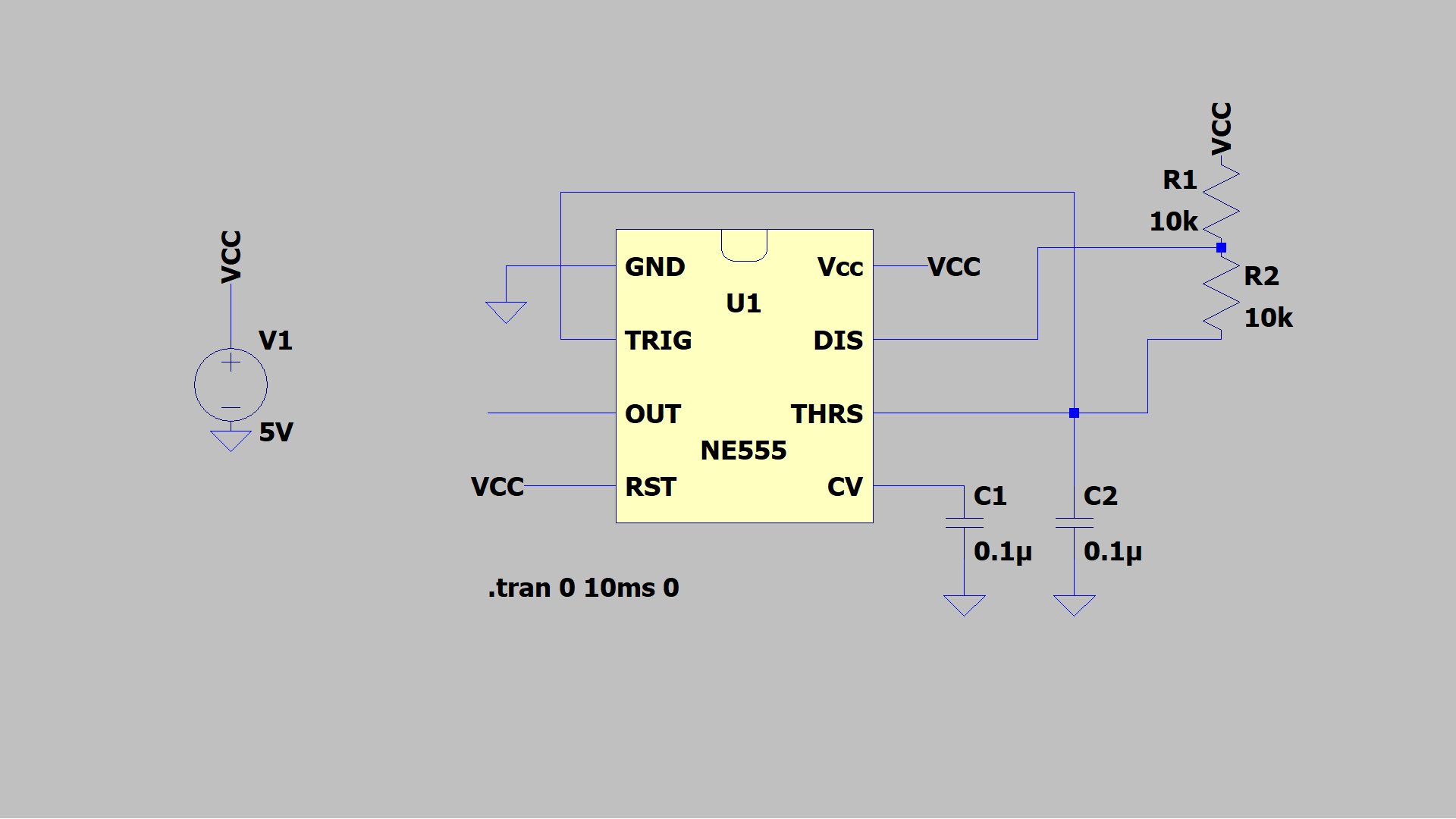

  在 LTspice中 建立 555 多谢振荡电路。  电阻 R1， R2 以及电容 C2 构成了定时参数。  这里绘制出 电路起振后 10ms 之内的电压波形。  读取仿真数据， 使用 Python 进行绘制， 可以更加清晰的观察到主要电路节点的震荡波行。

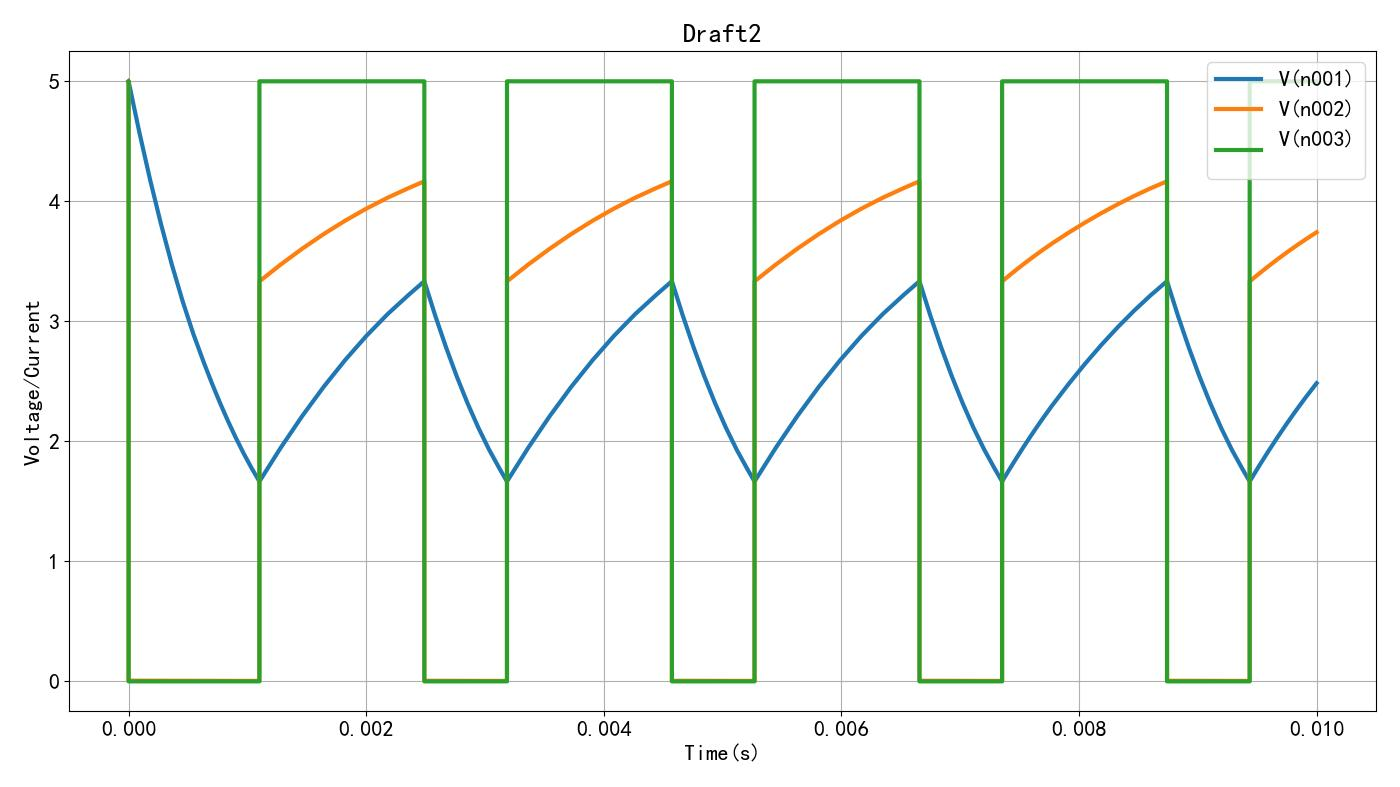

▲ 图1.2.1 主要节点的电压波形

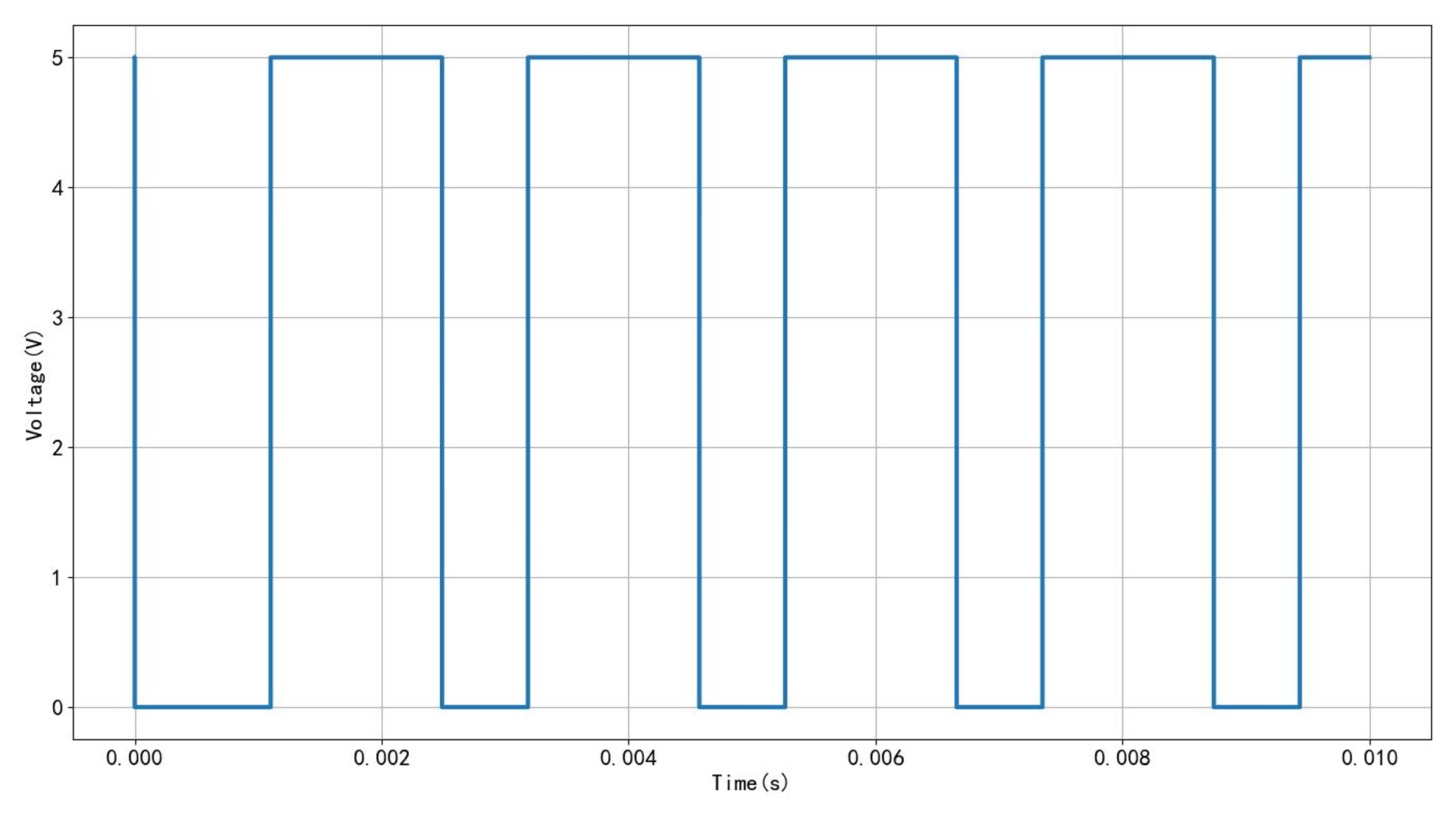

  选取第三管脚输出的方波，  通过查分计算变化沿，利用数据测量两次下降沿对应的时间差。 对应输出信号的周期。   根据理想 555 模型， 可以知道震荡信号的周期公式，  根据仿真电路参数， 可以计算出理论波形周期， 为 2.079ms。 根据仿真数据， 得到平均震荡周期为 2.084ms， 比理论计算数据打了 千分之2左右。

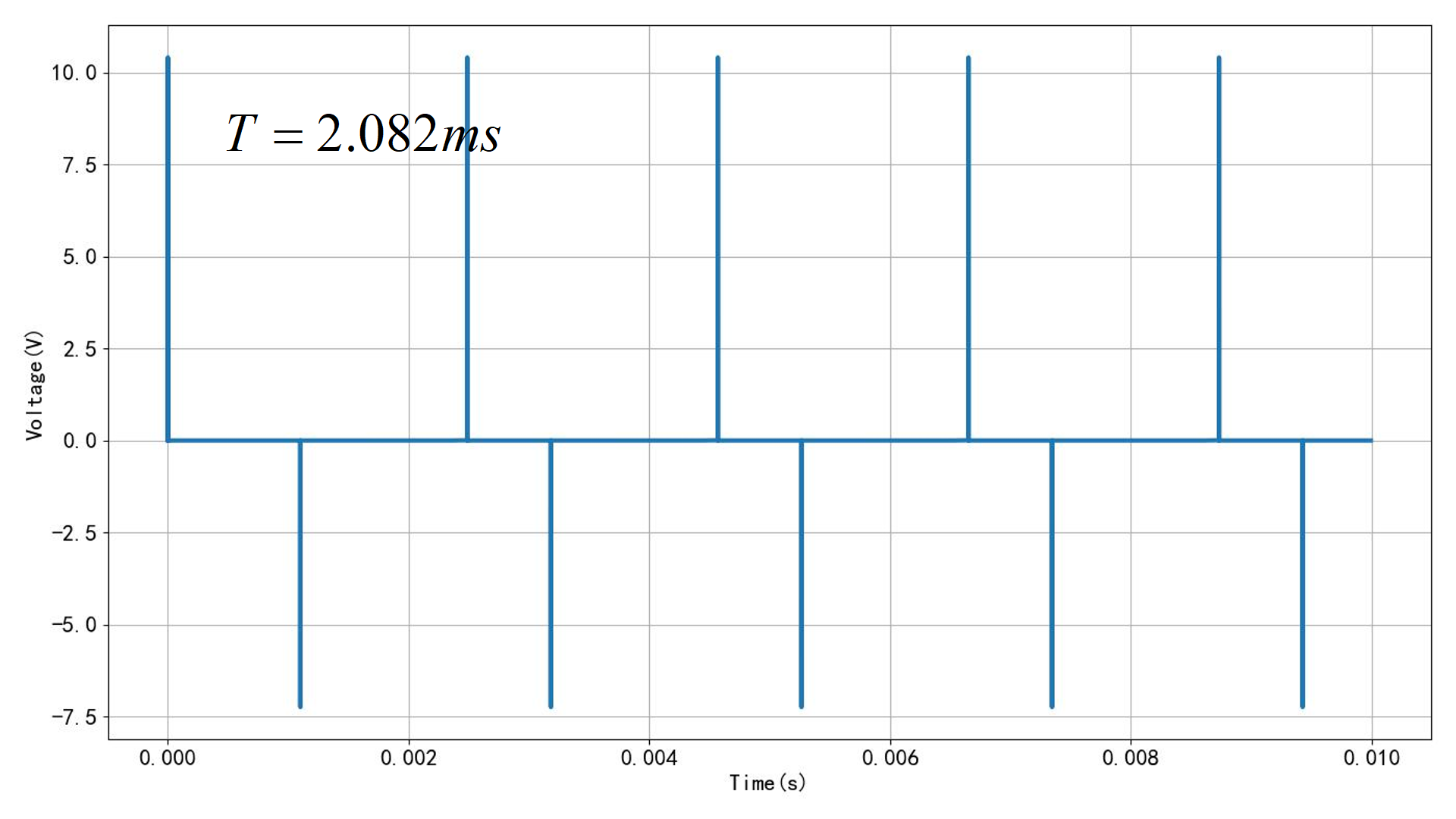

  修改电路的工作电源，  将电源电压从原来的5V，  提升为 15V， 其它电路参数保持不变，  通过仿真波形数据，  计算出波形对应的周期，  大小为 2.082ms， 与前面在5V工作电压下的周期减小了 千分之一左右。

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-10-16
#
# Note:
#============================================================
from headm import *
#------------------------------------------------------------
r1 = 10e3
r2 = 10e3
c = 0.1e-6
t = log(2)*(c*(r1*2+r2))
printf(t)
#------------------------------------------------------------
data = tspload('aa', 'data')
diffd = array([d1-d2 for d1,d2 in zip(data[3][:-1], data[3][1:])])
pid = where(diffd > 1)
pidt = data[0][pid]
dift = [t1-t2 for t1,t2 in zip(pidt[1:], pidt[:-1])]
meant = mean(dift[1:])
printf(pid, pidt, dift, meant)
plt.plot(data[0][:-1], diffd, lw=3)
plt.xlabel("Time(s)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

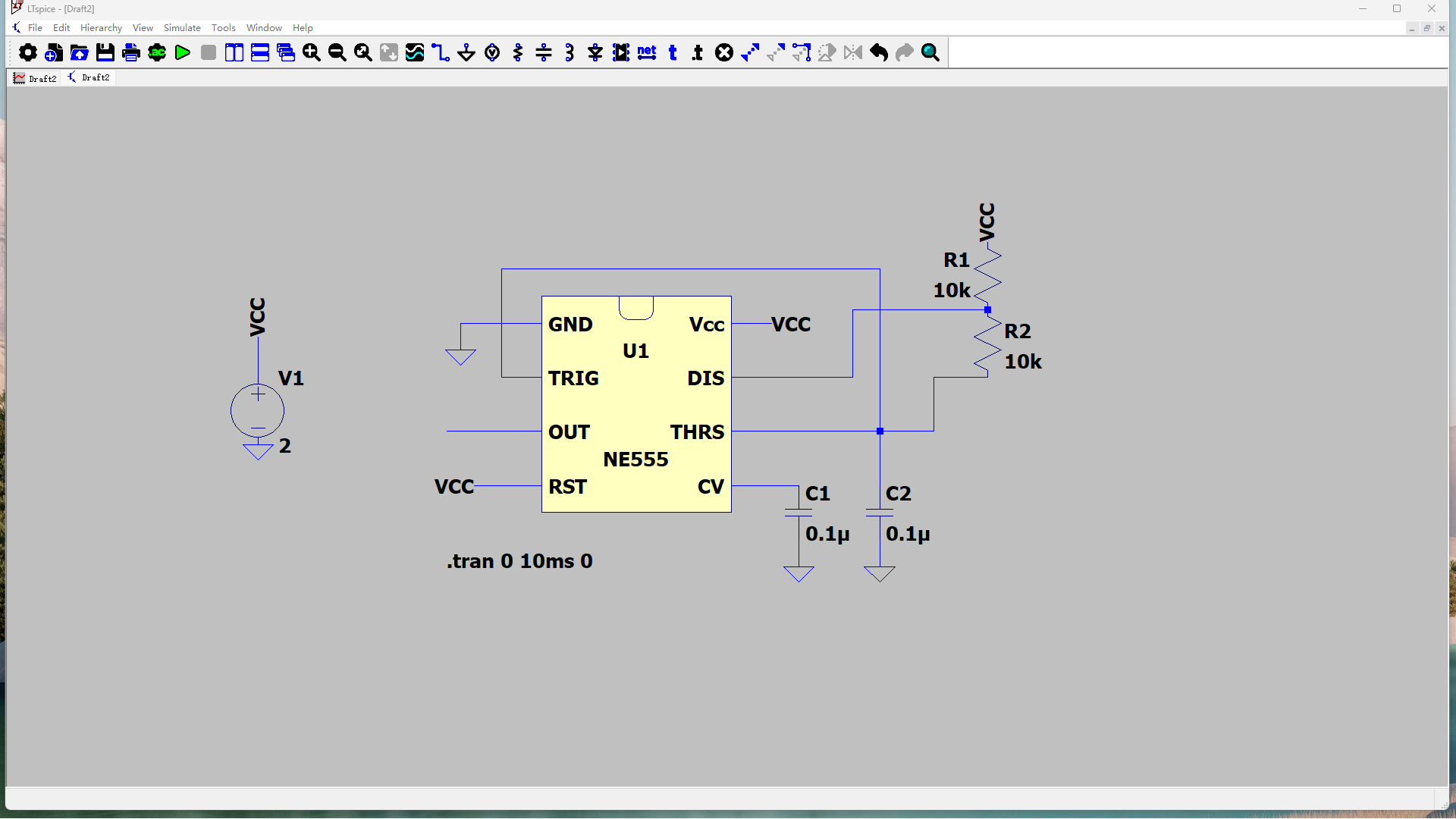

  下面降低振荡电路的工作电压，  降低到 2V，  进行仿真。  电路依然工作。 对输出电压波形进行测试。  得到信号的周期为 2.088ms ， 比起 5V 时震荡信号的周期大了 千分之二左右。

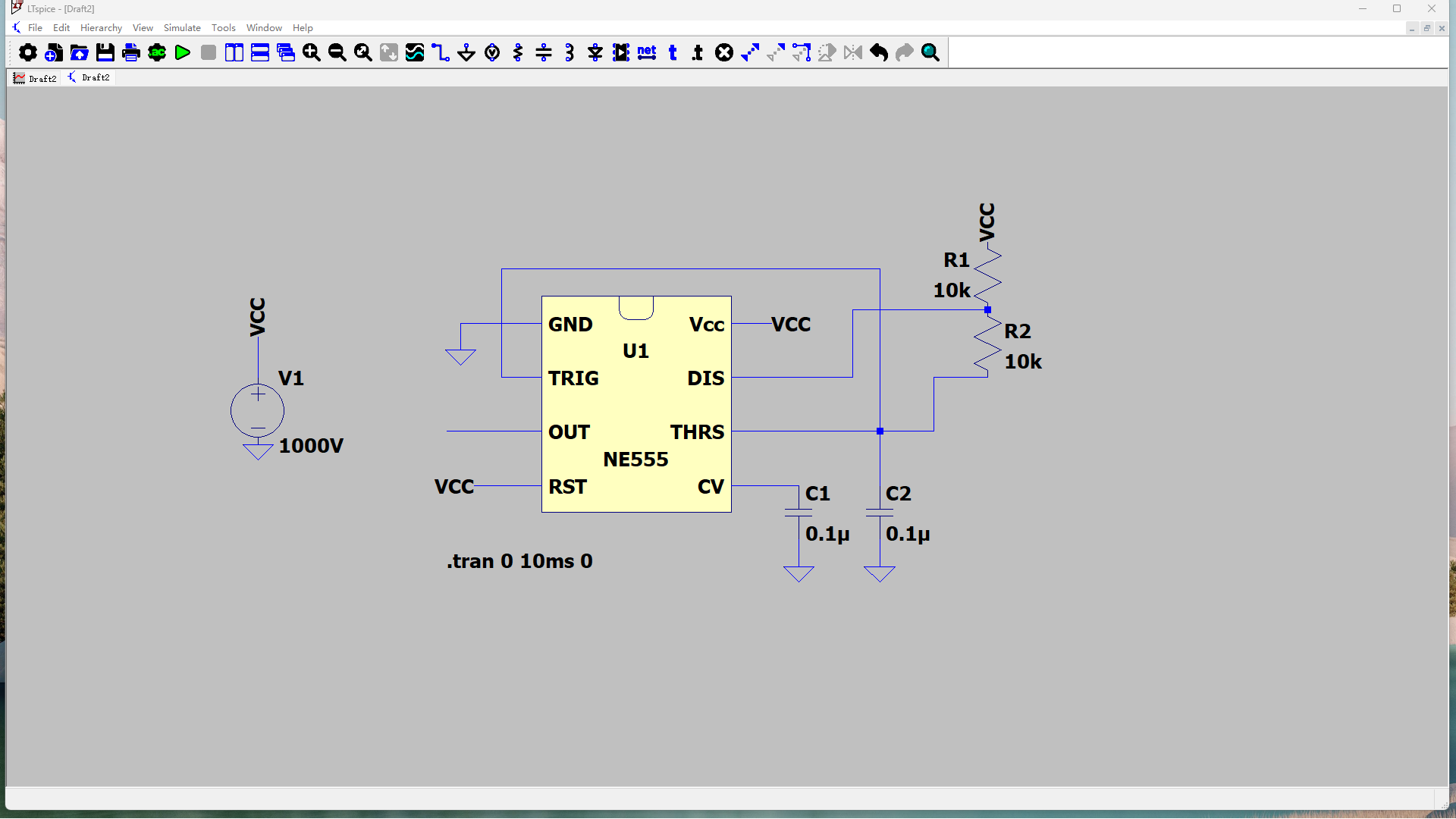

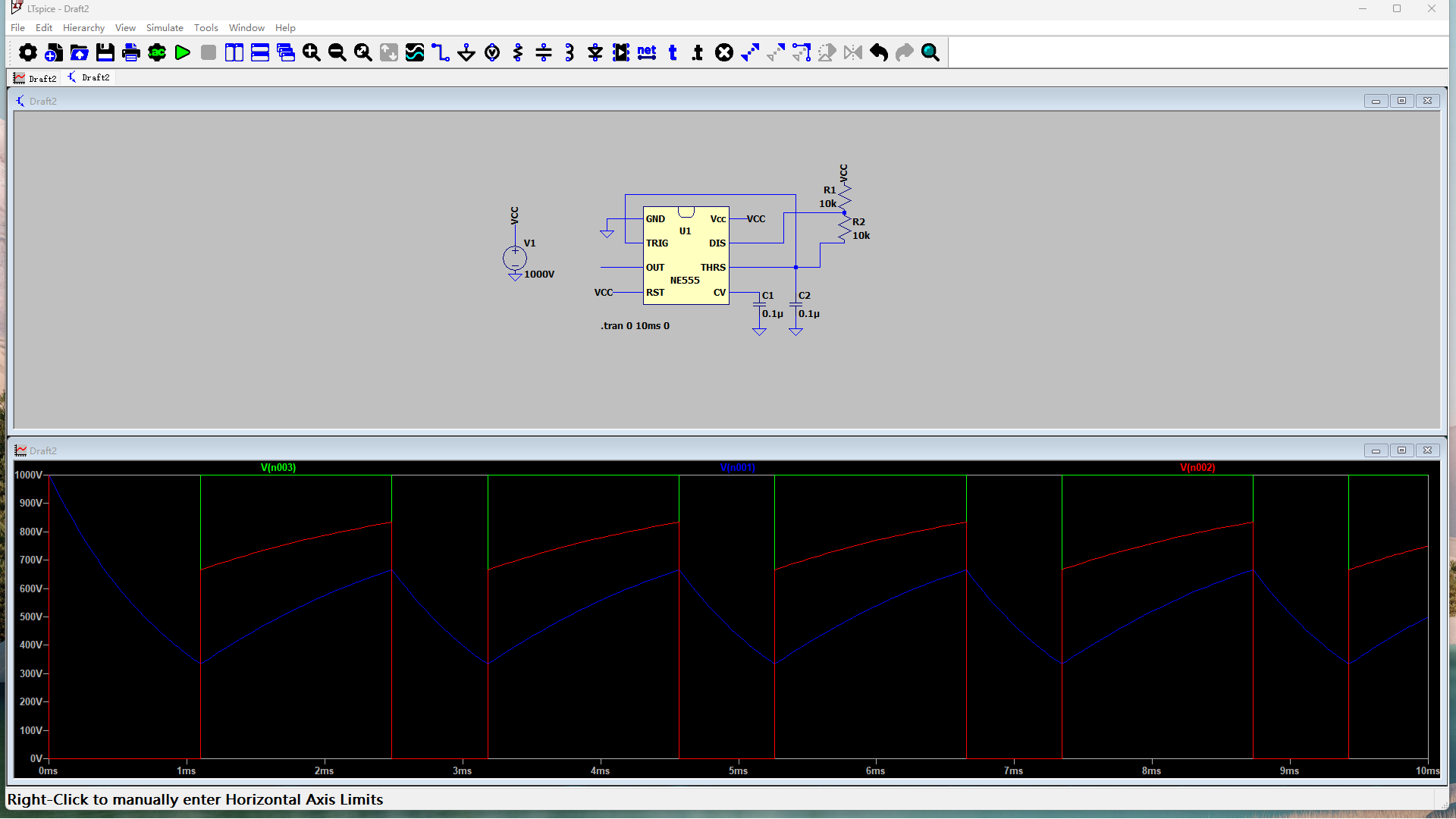

  继续降低工作电压， 大约降低到 0.65V 以下， 电路变停止工作。 提高工作电压， 修改为 100V，  或者 1000V， 电路依然能够工作， 直观上， 只要 555 震荡， 对应的震荡周期几乎保持不变。 实际上， 这一点与实际电路时不符合的。



※ 总  结 ※

---

  本文利用新下载的 LTspice 仿真软件， 测试了 555 基本电路。  仿真软件就是仿真软件， 仿真波形的周期与理论计算值是一样的。  并且， 在很大的电压工作范围内， 仿真的周期保持不变。  当然， 通过实际电路测量， 实际上会发现， 由于 555电路本身存在着一些非理性特性， 实际上震荡信号的周期随着工作电压会发生比较明显的变化的。

---
