测试 Ai8H2K12U的 USB串口程序功能

AI8H2K单片机

AD\Test\2024\October\TestAI8H2K12USOP8.SchDoc

• STC?USB



01 STC单片机USB功能

---

一、前言

  前两天收到了来自 STC公司寄送的 AI8H2K12U 单片机，  根据他的数据手册中的介绍，  这颗单片机内部具有自带USB转串口固件， 而且免USB驱动安装。  不仅如此， 还可以通过外部增加电源控制电路， 能够配合 STC 的 ISP 软件， 构成STC单片机的烧录电路。  这些功能都是该单片机自带的。 包括USB转串口。 这就使得它能够直接应用于USB串口通讯中。  下面设计电路，对于它的功能进行初步测试。

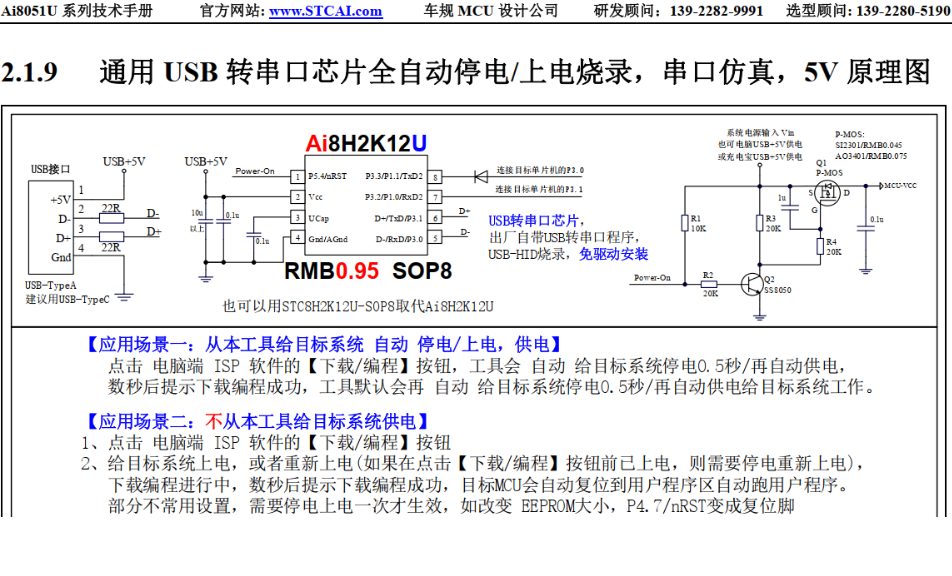

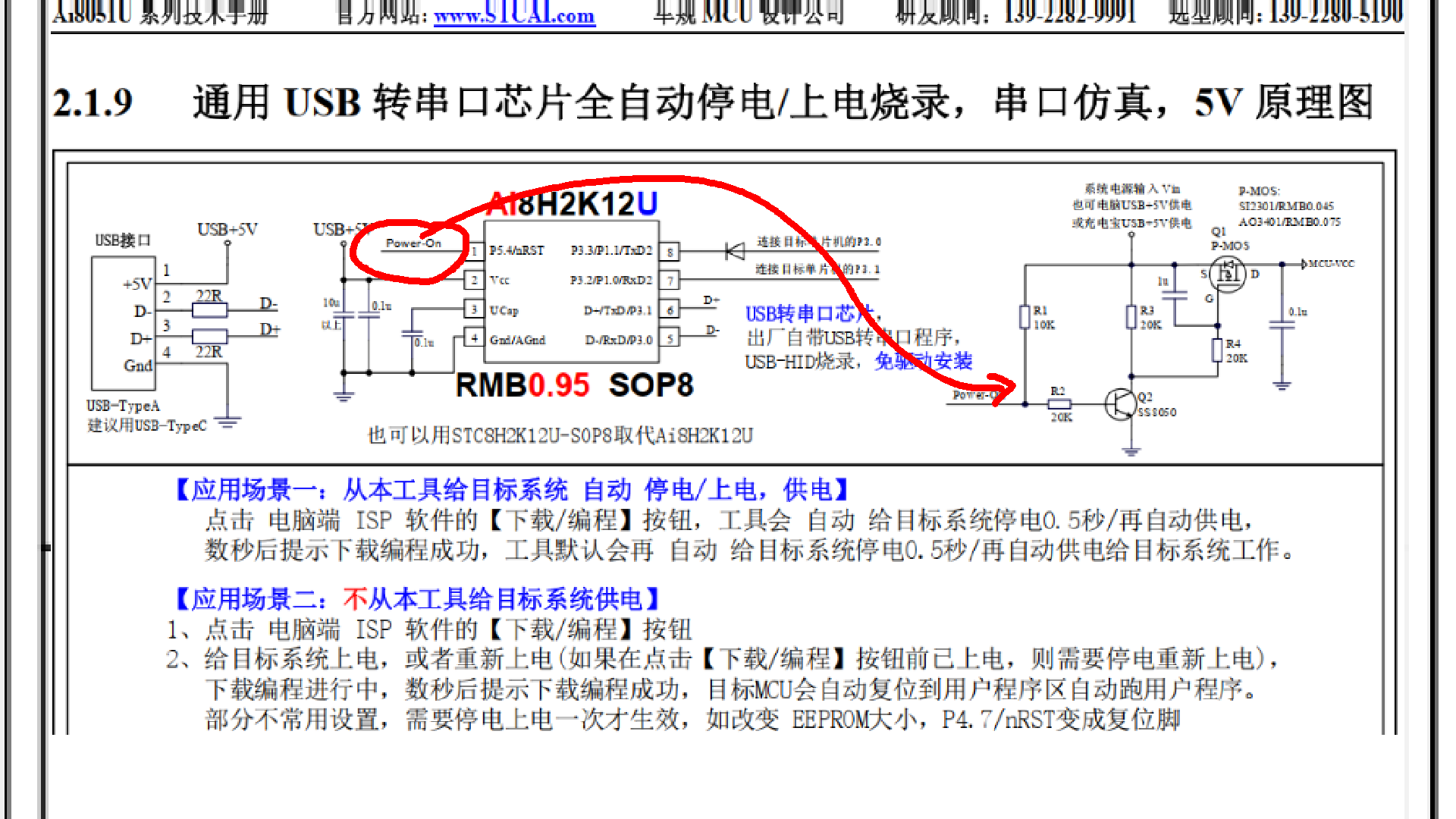

▲ 图1.1 Ai8H2K USB 下载器功能

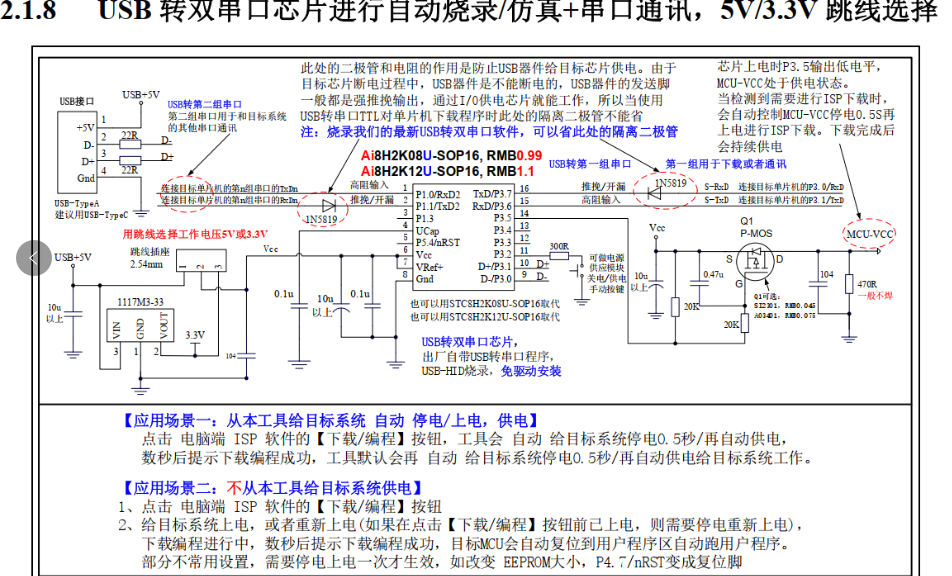

▲ 图1.2 Ai8H2K USB 下载器功能

二、测试结果

1、测试电路

  设计测试电路。 这个电路本身中， 包括有 SOP8 封装的单片机， TypeC USB 接口， 以及串口的输出接口。  设计电路板， 适合一分钟制版方法。

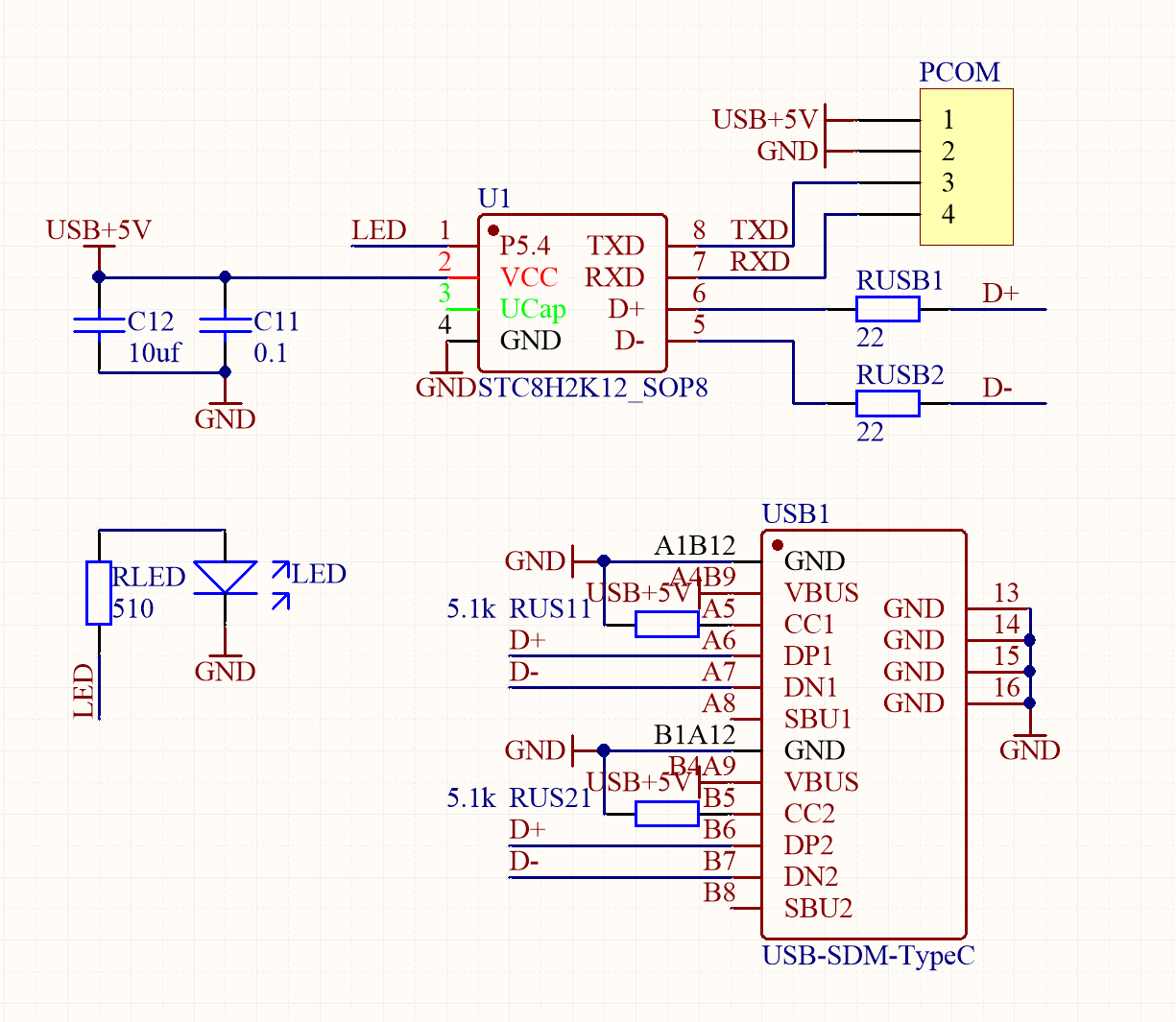

▲ 图1.2.1 测试原理图

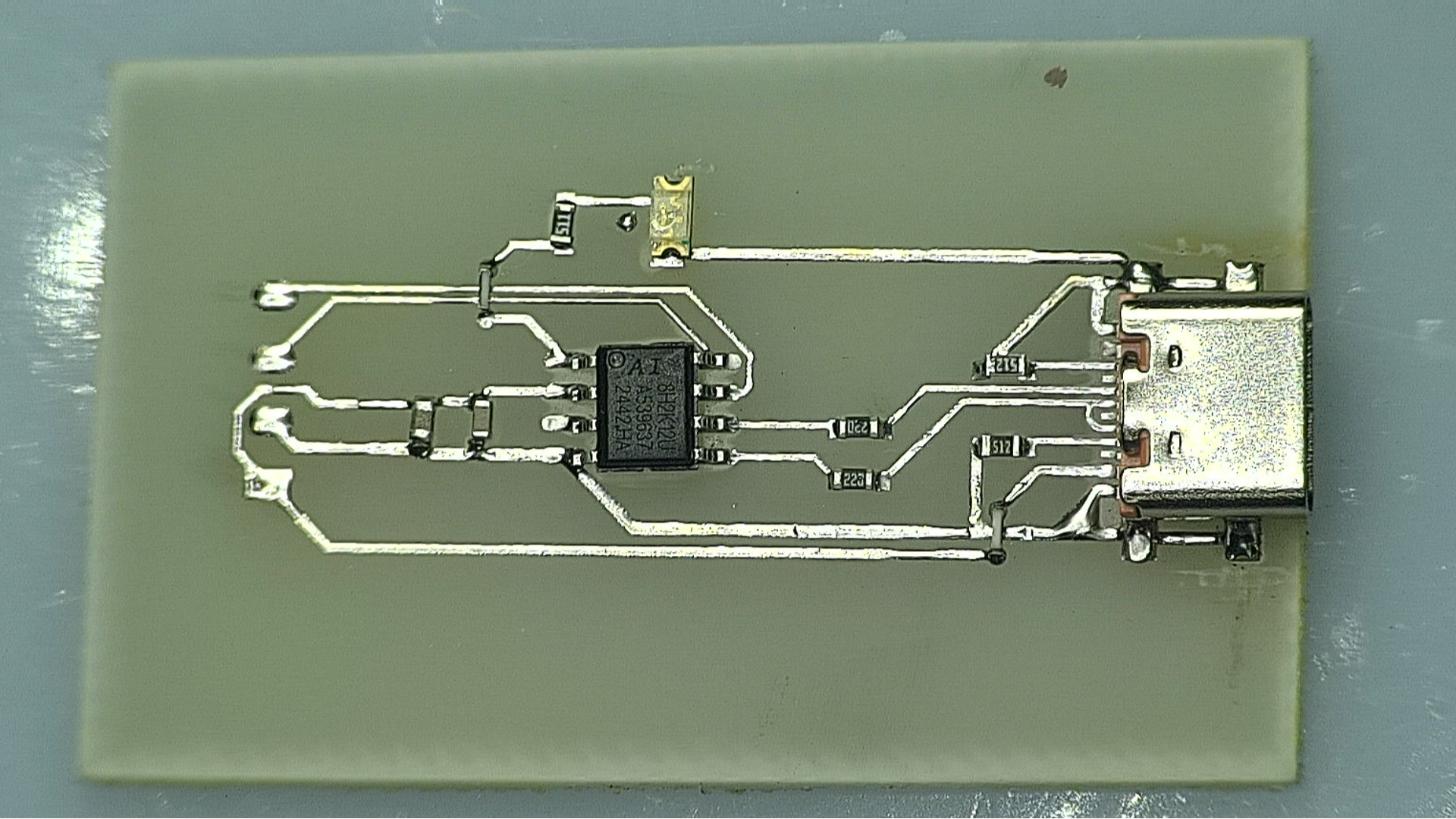

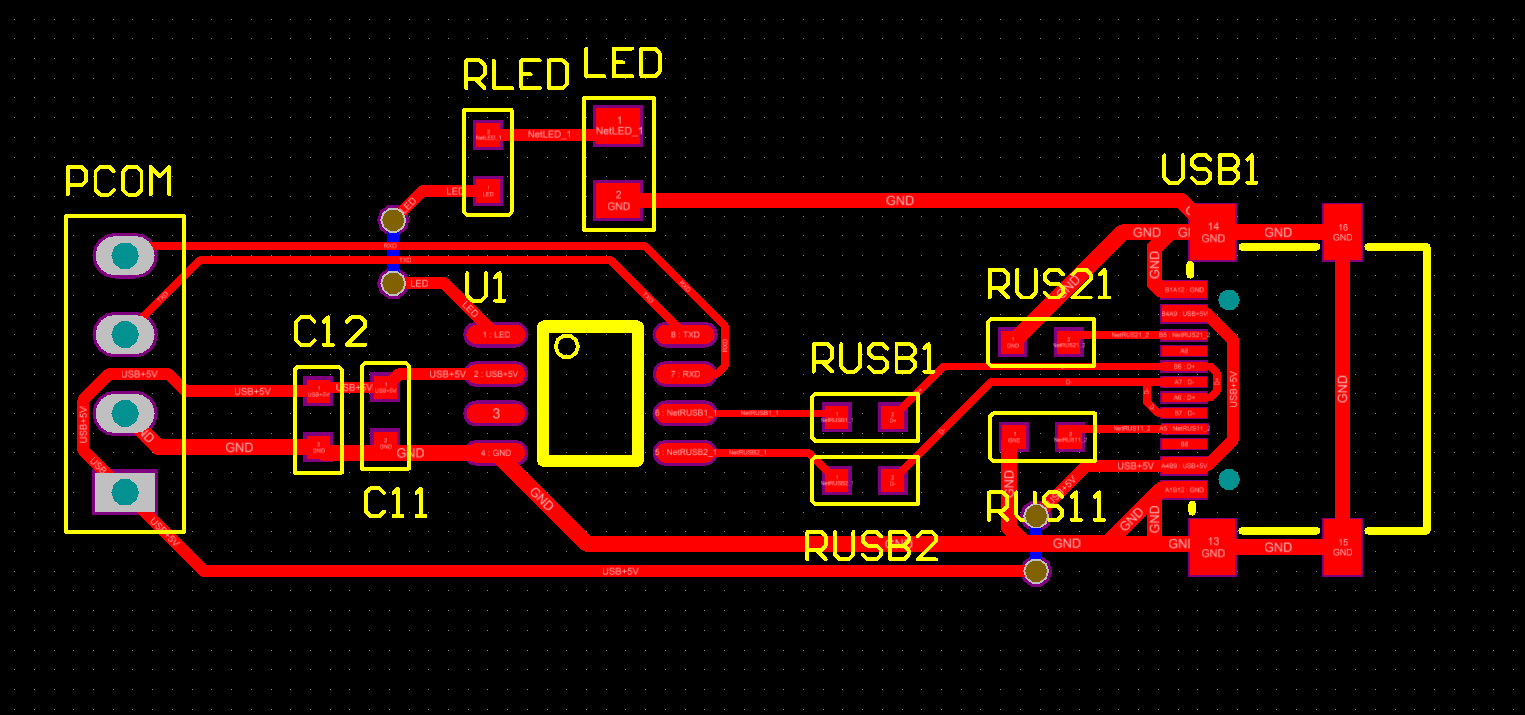

▲ 图1.2.2 测试PCB

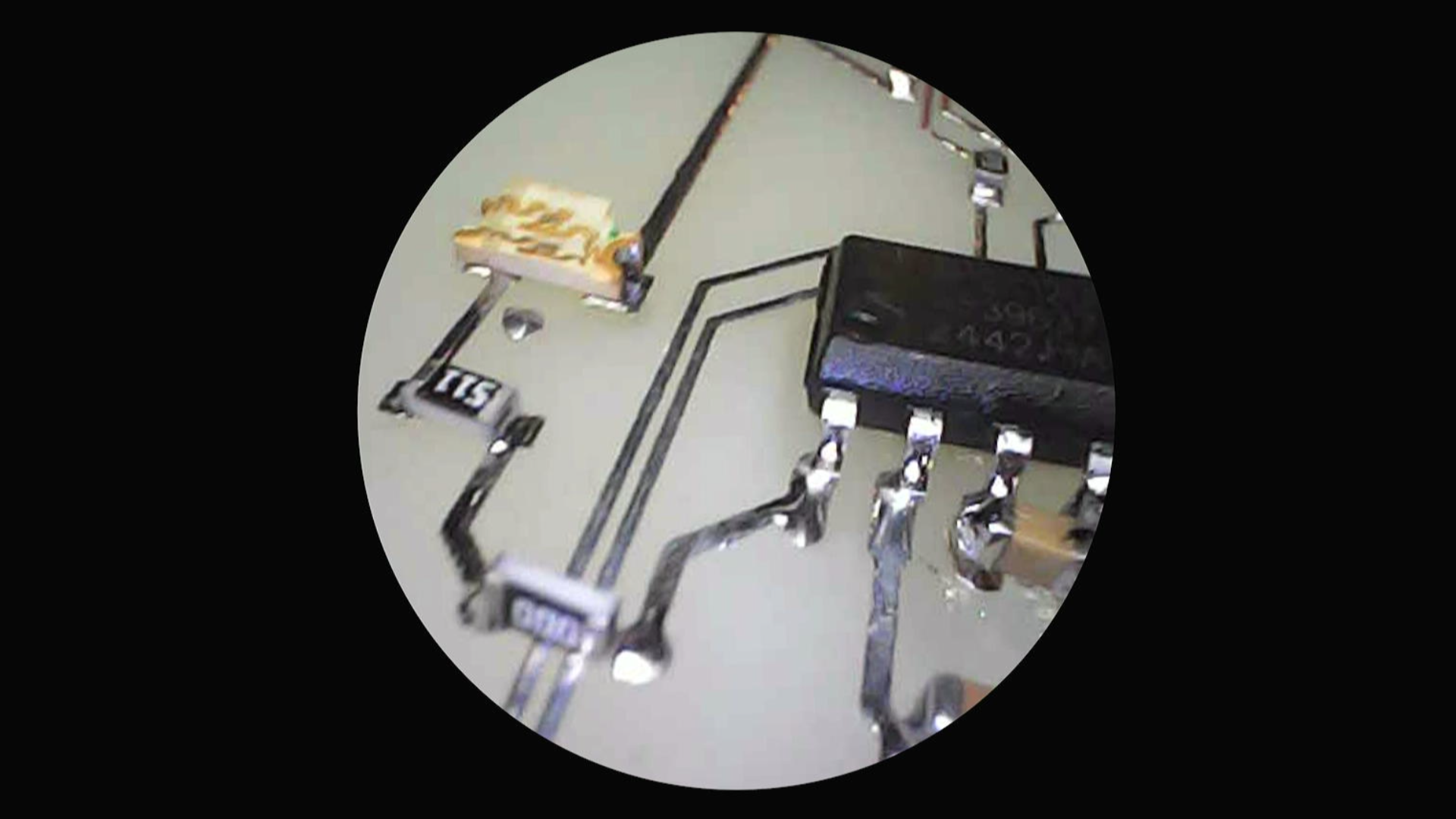

  利用一分钟制板， 得到了测试电路板。 焊接电路板， 进行清洗。  下面进行测试。

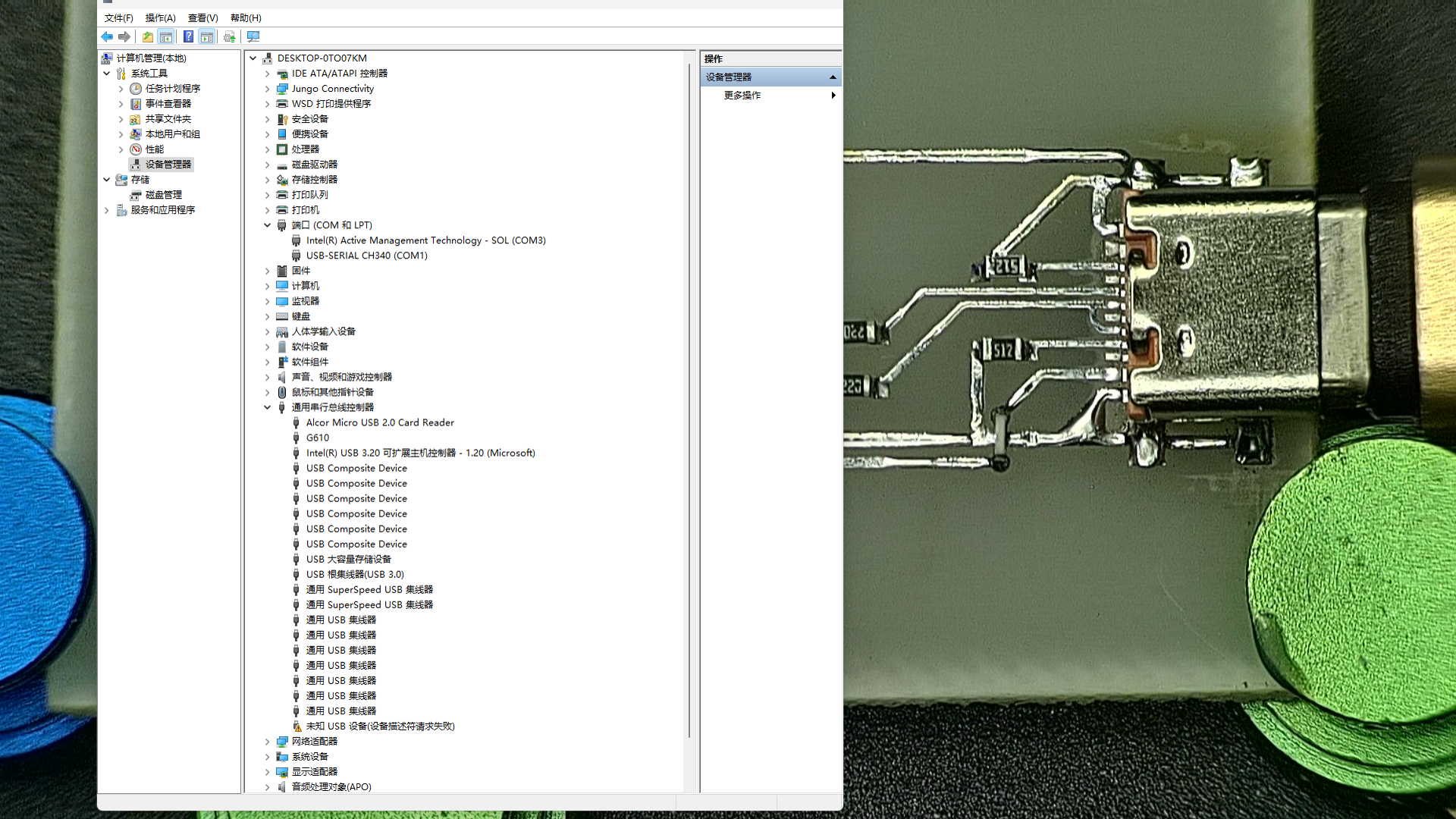

  将 TypeC USB 电缆接入TypeC插座。 在 Windows 设备管理中出现了一个未知 USB 设备。  由此，说明现在的单片机无法被电脑识别。   是否说明此时单片机内部还没有 USB对应的程序？

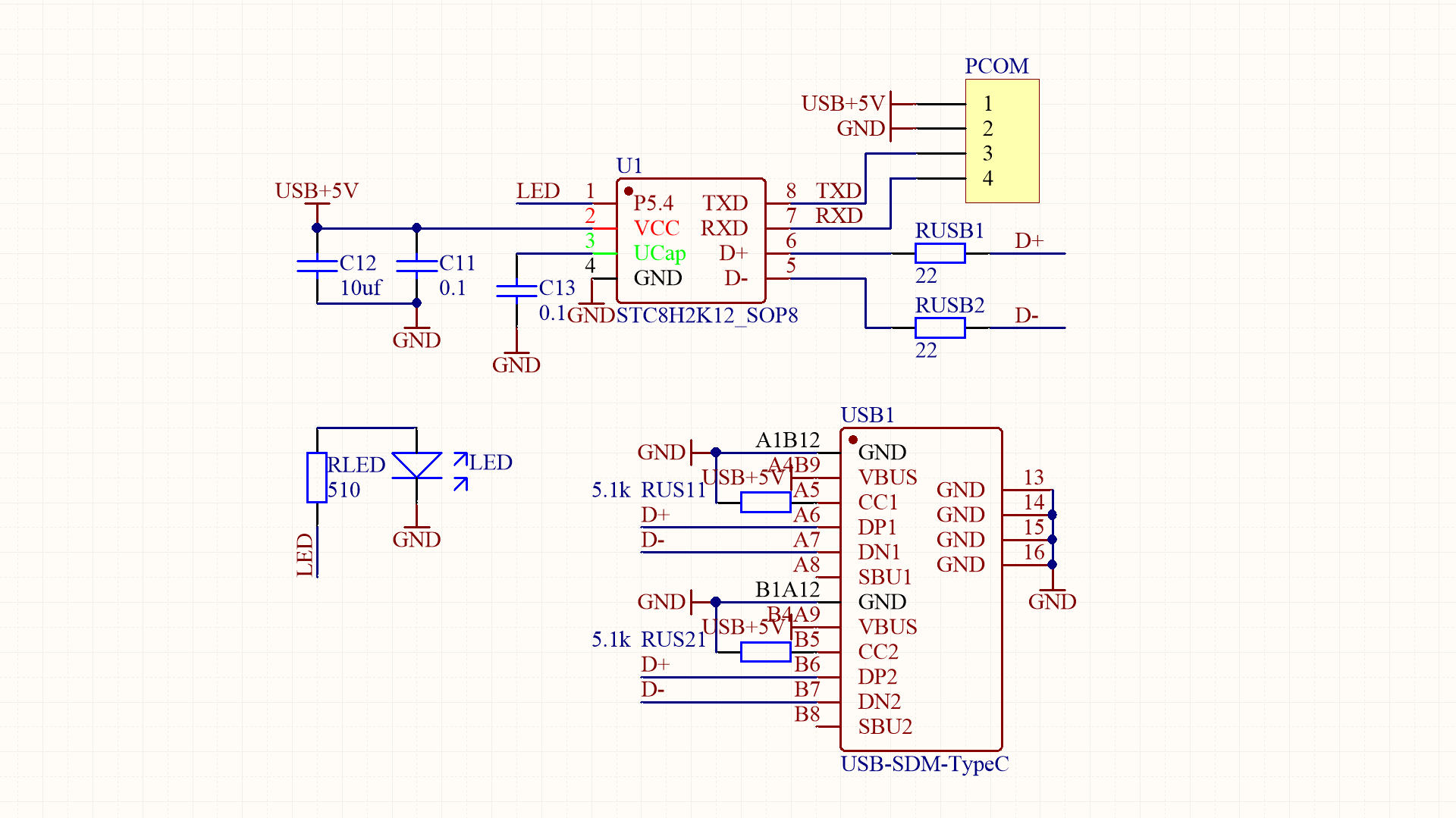

  检查电路图，  发现应该单片机外部连接 0.1微法电容的第三管脚忘记设置滤波电容了。  下面增加一个0.1微法的电容，  修改电路板。  为了实验方便，  就直接在芯片第三管脚与第四管脚之间焊接 一个 0.1 微法的电容。  下面再进行测试一下。

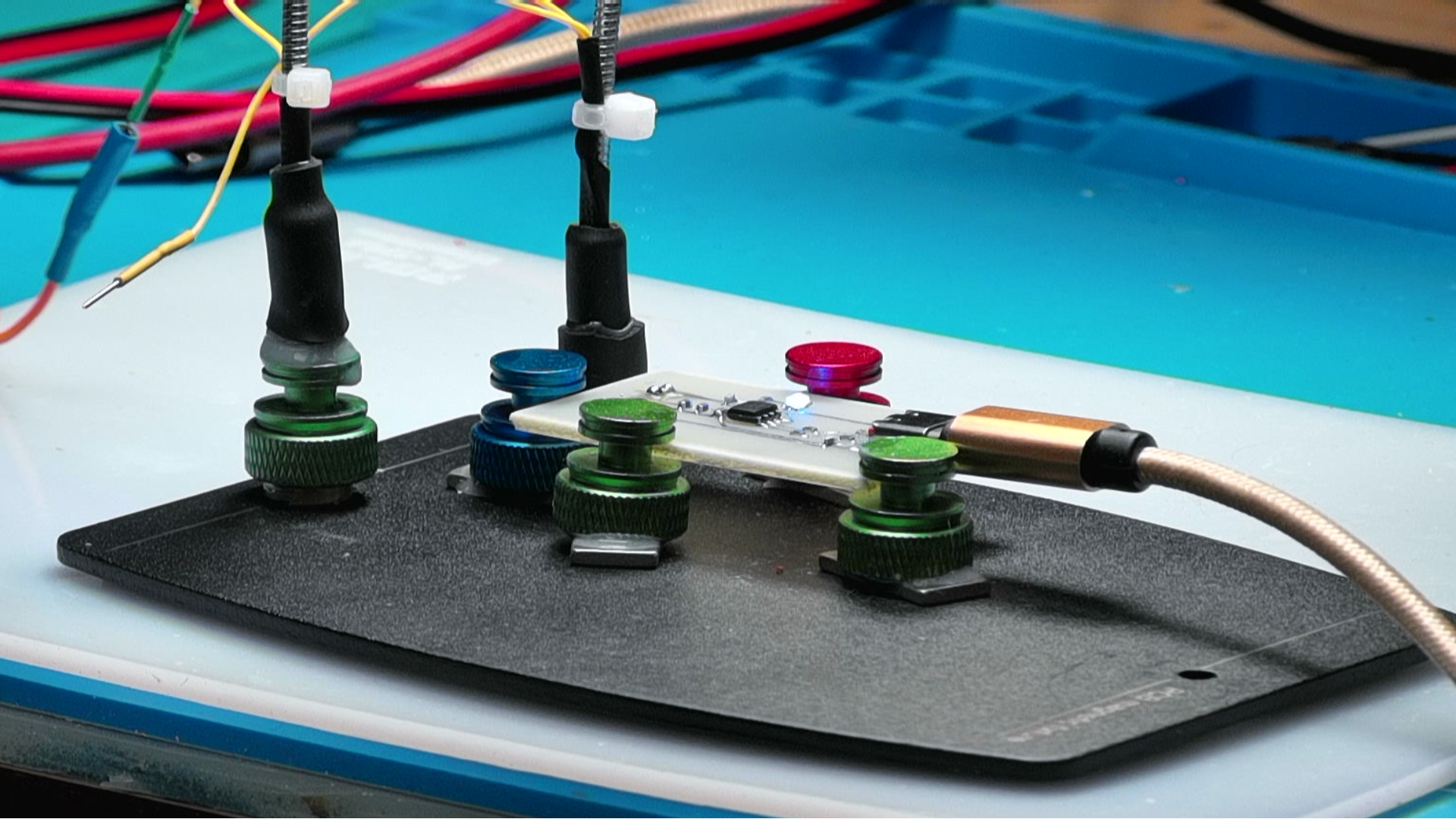

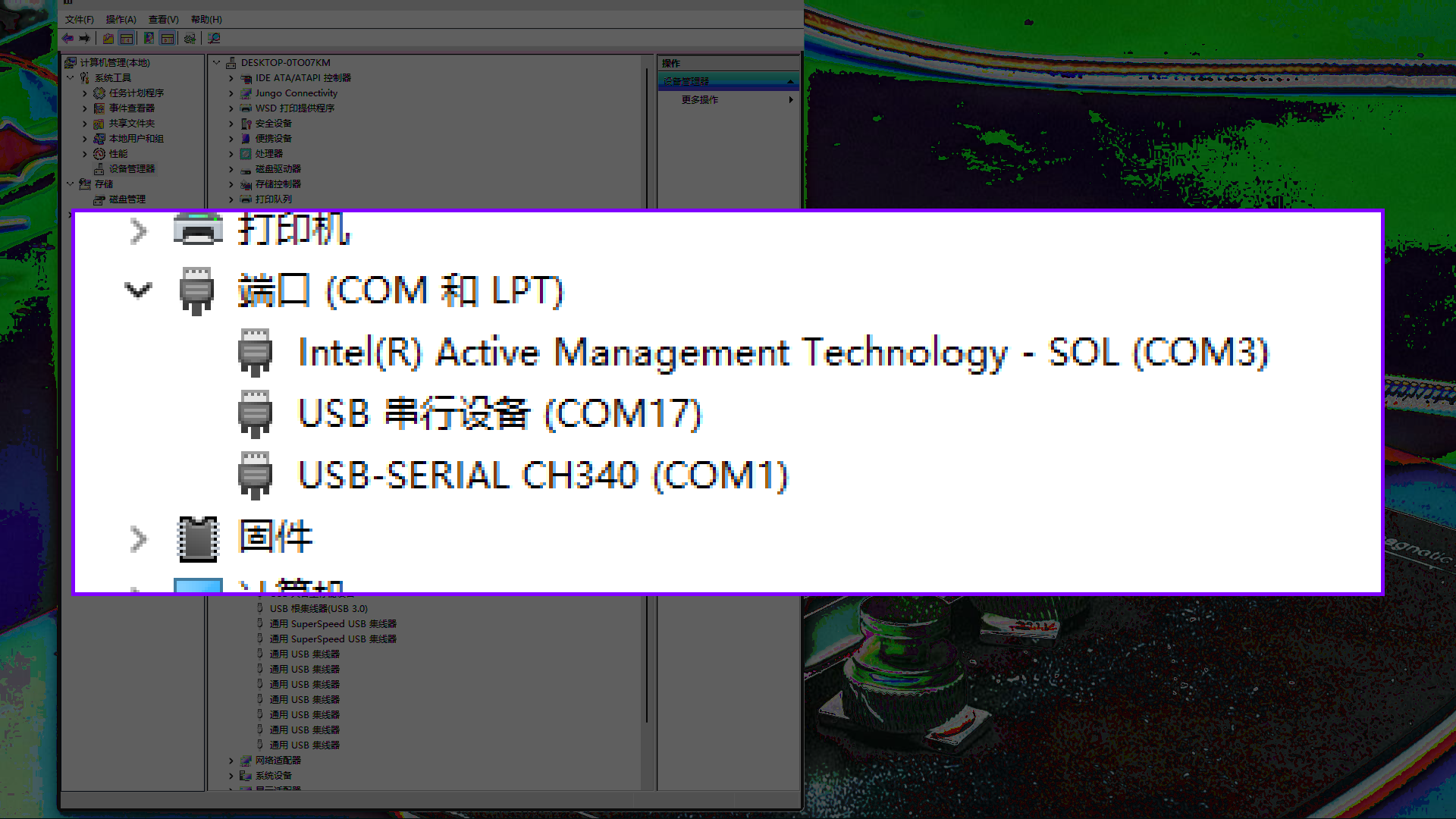

  重新接入 USB 电路，  可以看到， 此时计算机识别到了新的虚拟串口， 对应 COM17。  在后面测试中， 将这个端口号修改为 COM8。

2、串口通讯

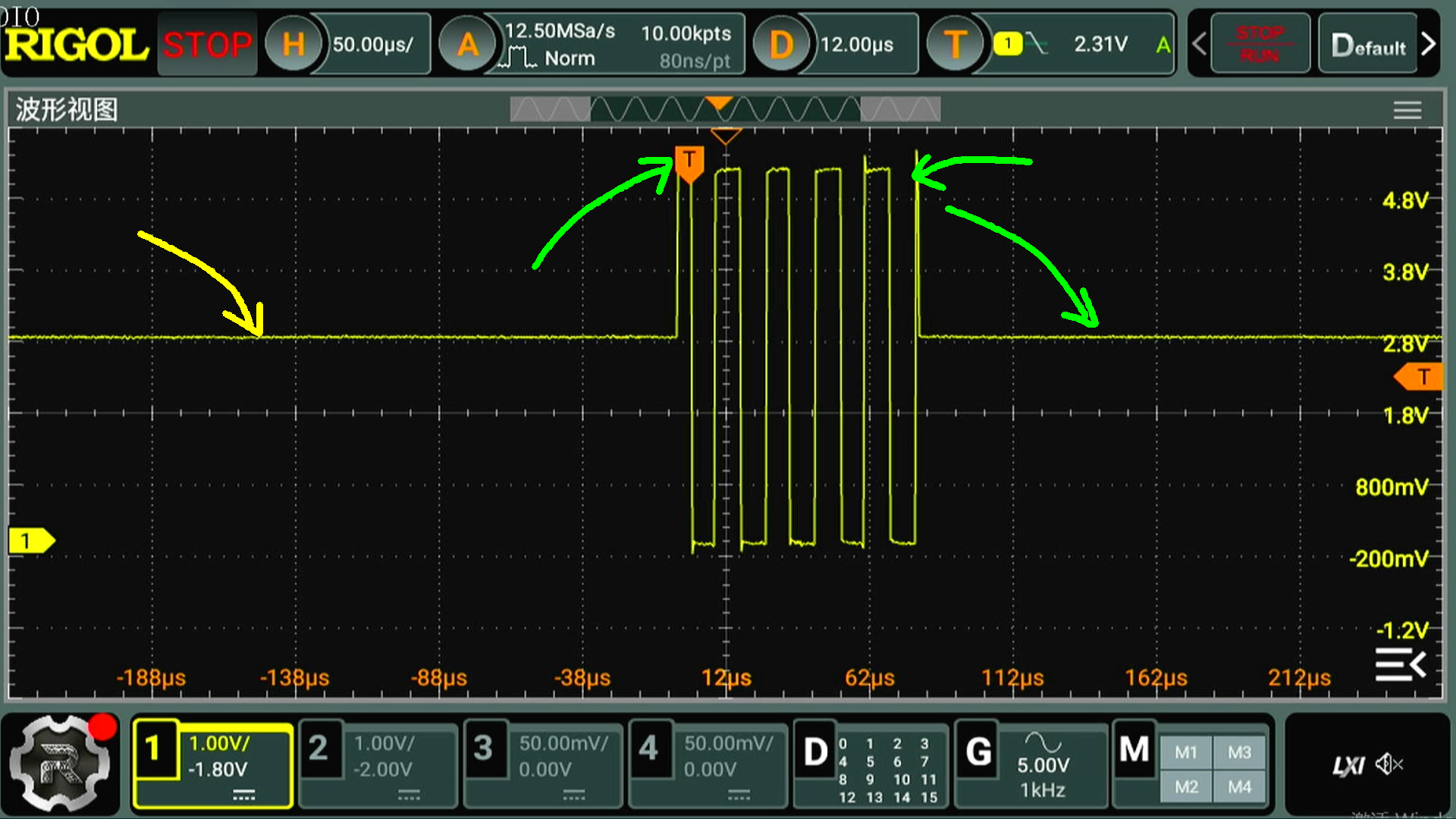

  接下来， 利用示波器测量单片机的串口输出信号。  通过上位机，打开串口， 发送字符0x55。  可以看到单片机发送的数据信号波形。  很奇怪的是， 原本应该是输出高电平的管脚， 只有2.8V左右，  接下来输出的数据， 符合 0x55 对应的数据。  最终， 当数据输出停止位的时候， 输出管脚似乎又进入的高阻状态。  所以， 需要在单片机串口发送端最好能够有一个 上拉电阻， 可以是的串口在空闲状态输出高电平。  这样避免对接收端的干扰。

USB转双串口，最高波特率支持 10Mbps
出厂自带USB转串口程序，免USB驱动安装

Ai8H2K12U-45MHz-SOP8, USB转串口，RMB0.95
Ai8H2K12U-45MHz-SOP16, USB转双串口，RMB1.1
还可以控制电源自动关/开，全自动ISP下载烧录程序
P3.5是低电平导通供电，P5.4是高电平导通供电
为了省支持烧录用的隔离级管，
发送完成后默认发送脚被设置为开漏，对外锁存为一
===相当于高阻，对外无供电能力，能省1个隔离二极管

如何升级改设置，在 AIapp-ISP-V6.94U及以上版本软件中
===选择 【编程】菜单 | 【更新 USB-2UART+HID控制芯片】

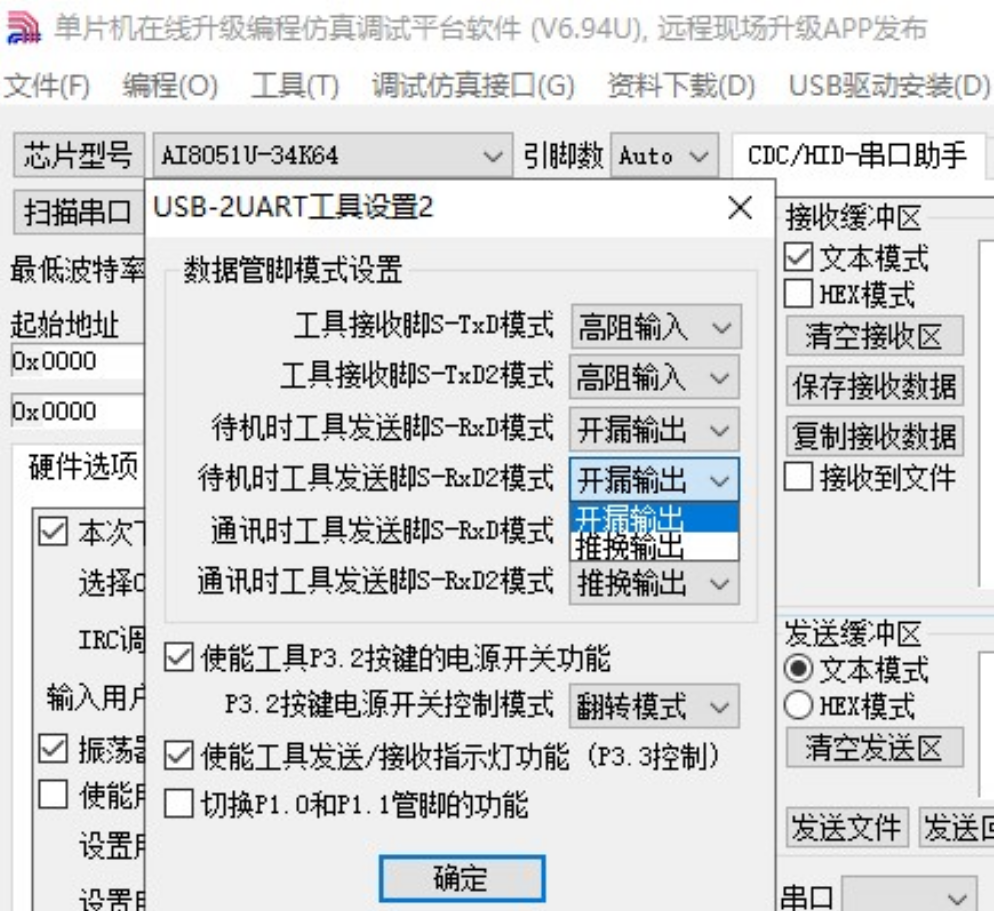

▲ 图1.2.3 可以通过 ISP工具配置TXD的管脚状态

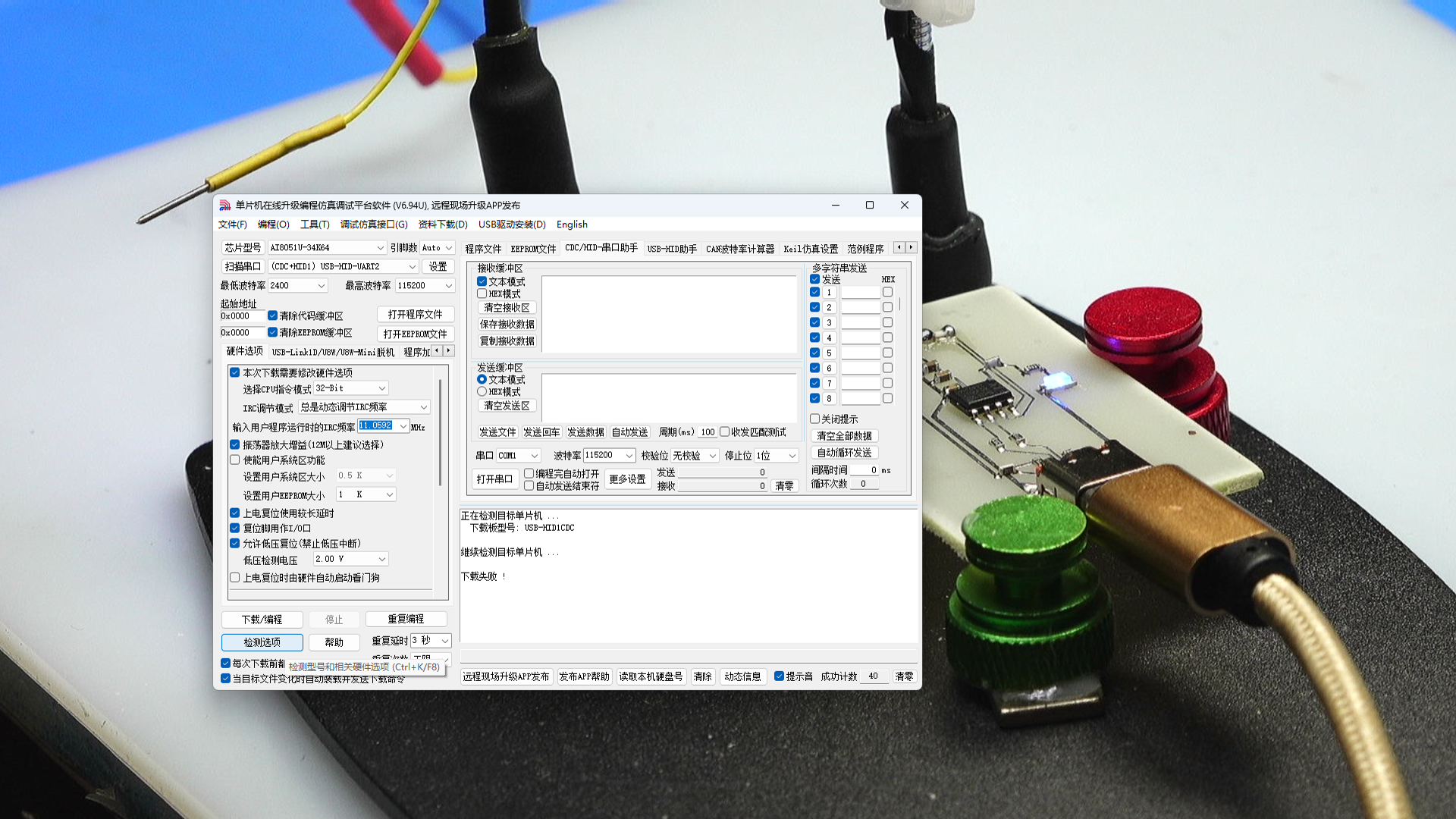

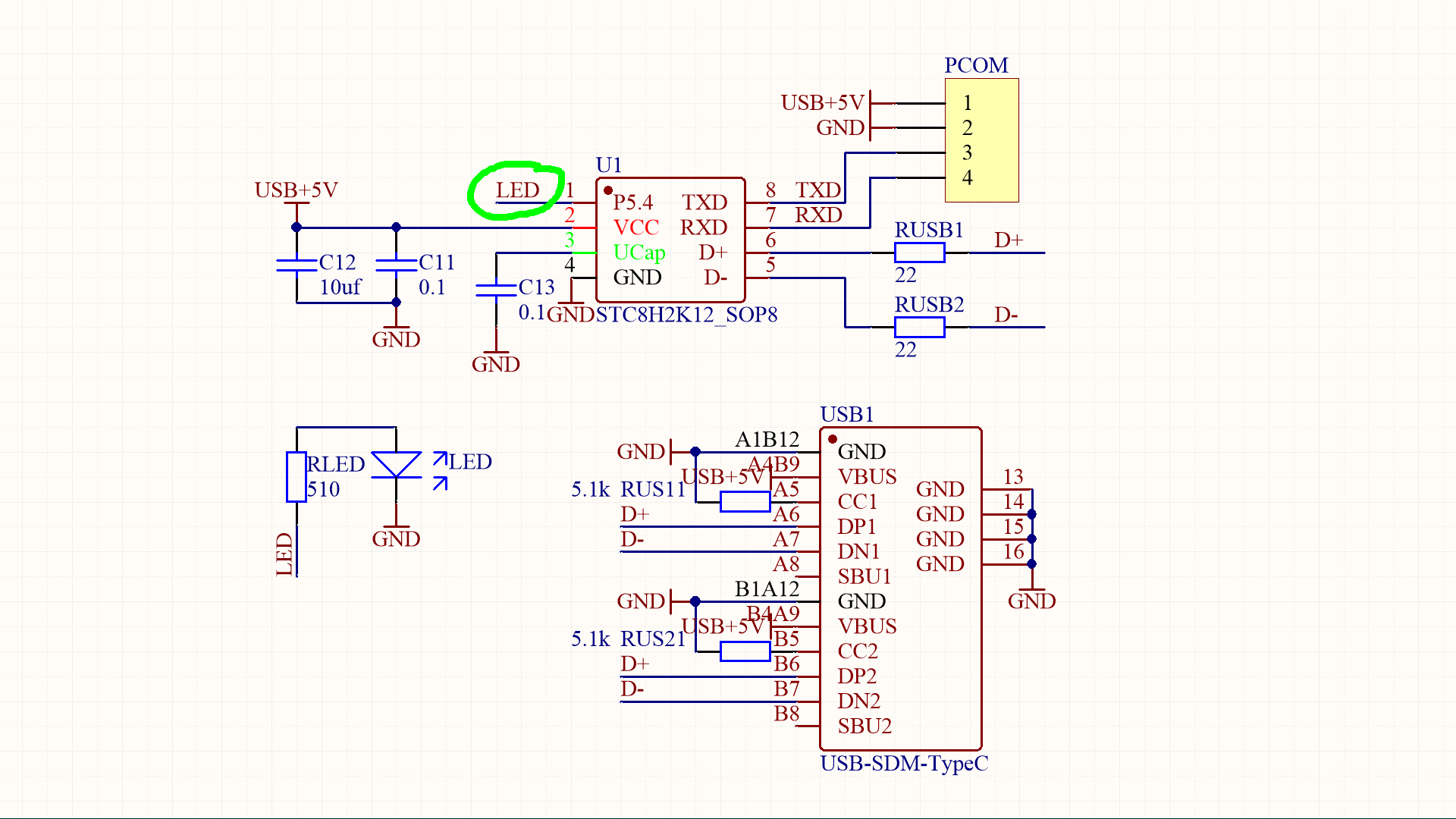

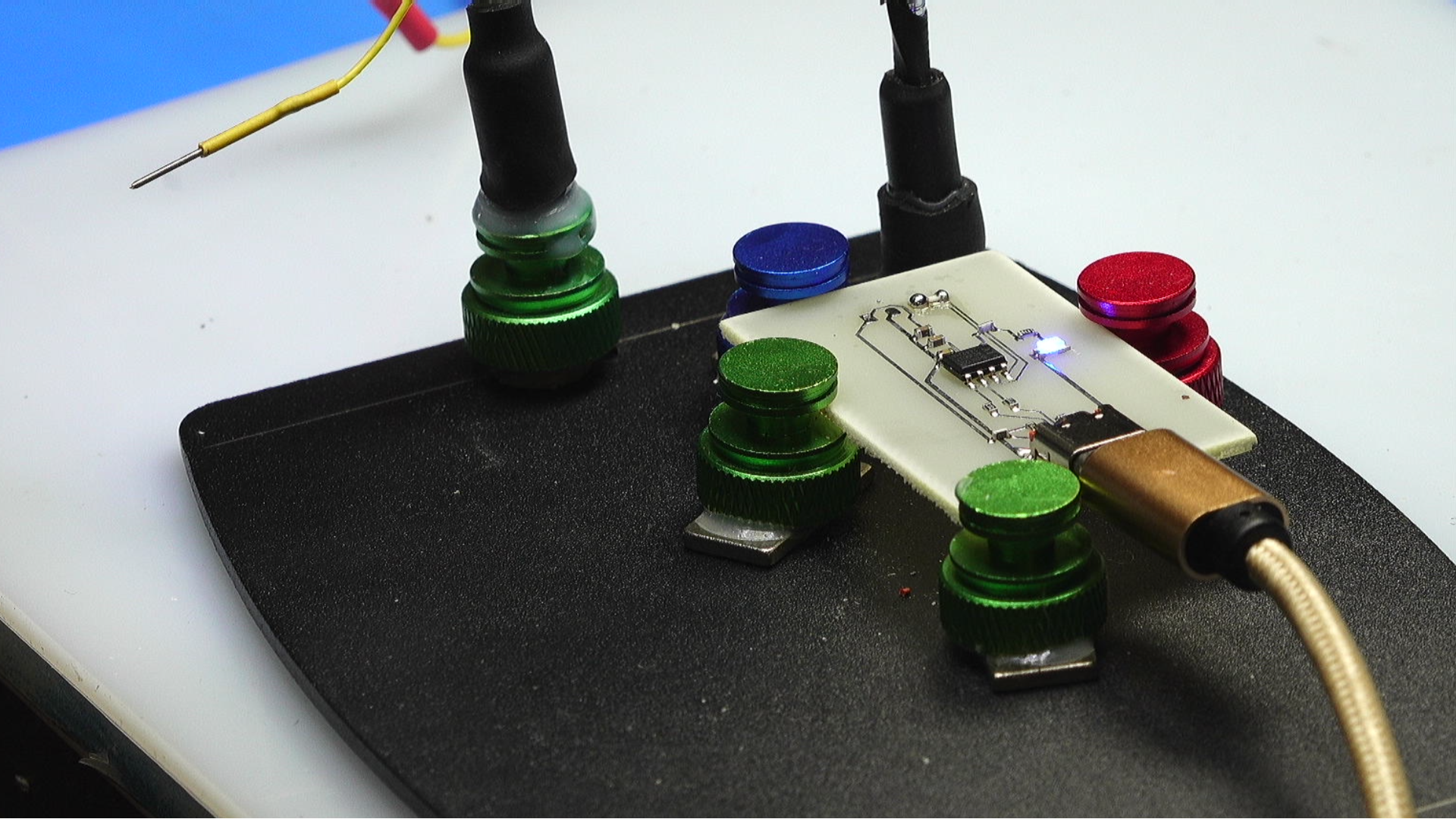

  下面测量该芯片组成下载电路的功能。   对于 P5.4 管脚，  原本是用于控制目标板电源的管脚。  现在， 在测试电路板中， 连接了外部一个LED。 可以看到， 按动 ISP 软件中的 检测按钮， LED 显示熄灭0.5秒钟， 然后恢复到高电平。 说明在 单片机内部的串口能够正确识别 ISP 软件的下载前导数据， 能够控制外部电源开关电路。



※ 总  结 ※

---

  本文对于 AI8H2K12U 单片机的 USB转串口功能进行了初步测试。   它内部具有缺省的程序， 使得它可以直接当做一个USB转串口芯片。  另外， 内部程序可以识别 ISP软件下载数据， 可以制作 STC 单片机下载电路板。 这使得STC单片机的开发变得十分简单了。  几乎相当于自己开发自己。 实在找不不到这么好使用的单片机。

---
