01 Darlington三极管

一、前言

一个三极管。

G1M1730976888_1920_1080.MP4|_-1

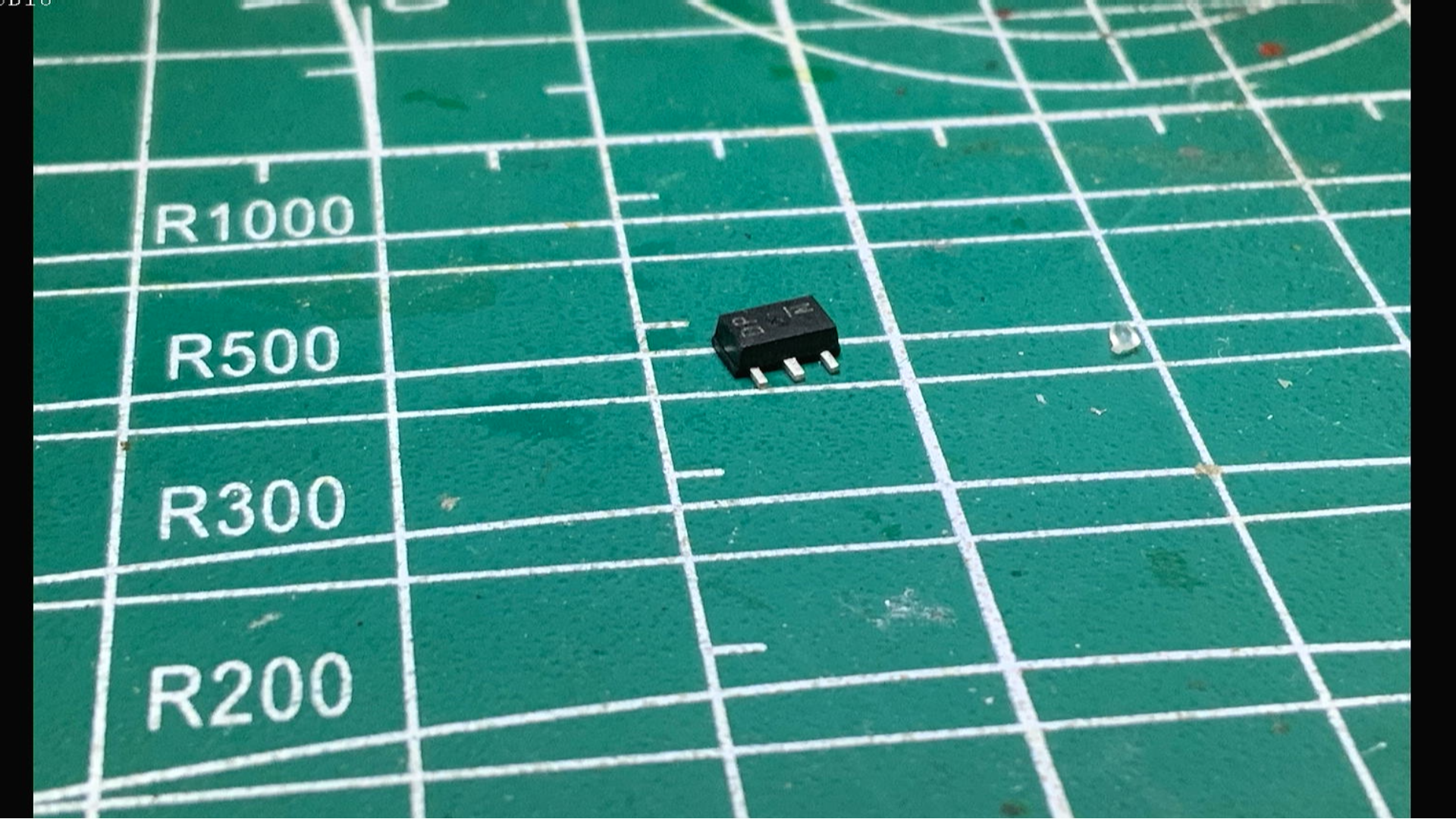

这是手边的一个 SOT89封装的三极管，它上面的丝印文字包括有 DP，以及 N，就再也没有其它的信息。那么这个三极管究竟是什么型号，是否是一个大林顿三极管呢？下面对其进行初步测试一下。

G4M1730976796_1920_1080.MP4|_-4

二、转接板

下面制作一个转接板。

G1M1730976960_1920_1080.MP4|_-1

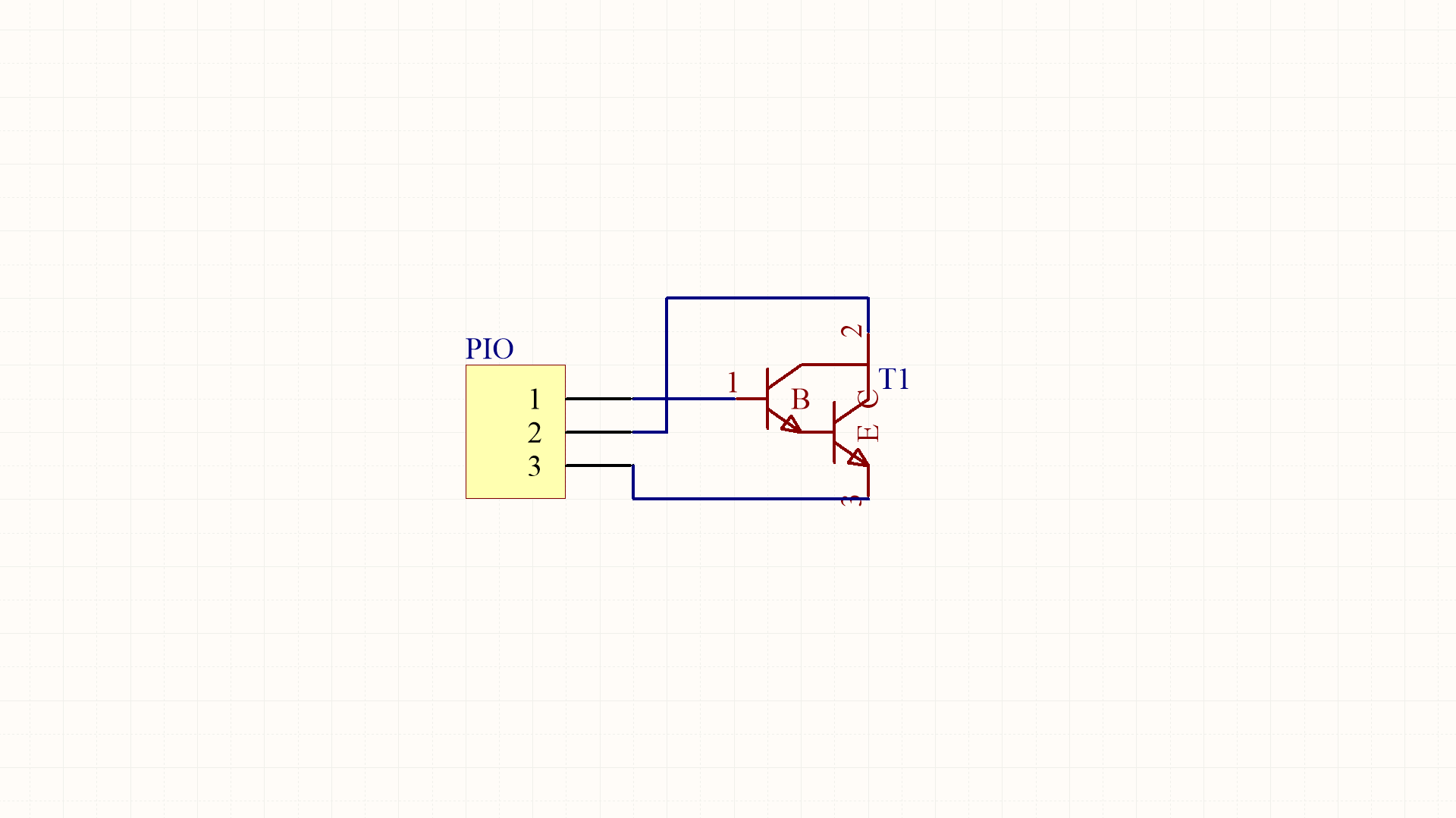

为了便于测了，设计一个芯片转接板。利用一分钟制板方法，制作出转接板，将三极管通过三个间距为 100mil 的三针插头对外连接。这样便于在面包板上进行测试。

G5M1730977189_1920_1080.MP4|_-5

三、测量三极管

下面看一下测量结果。

G1M1730977257_1920_1080.MP4|_-1

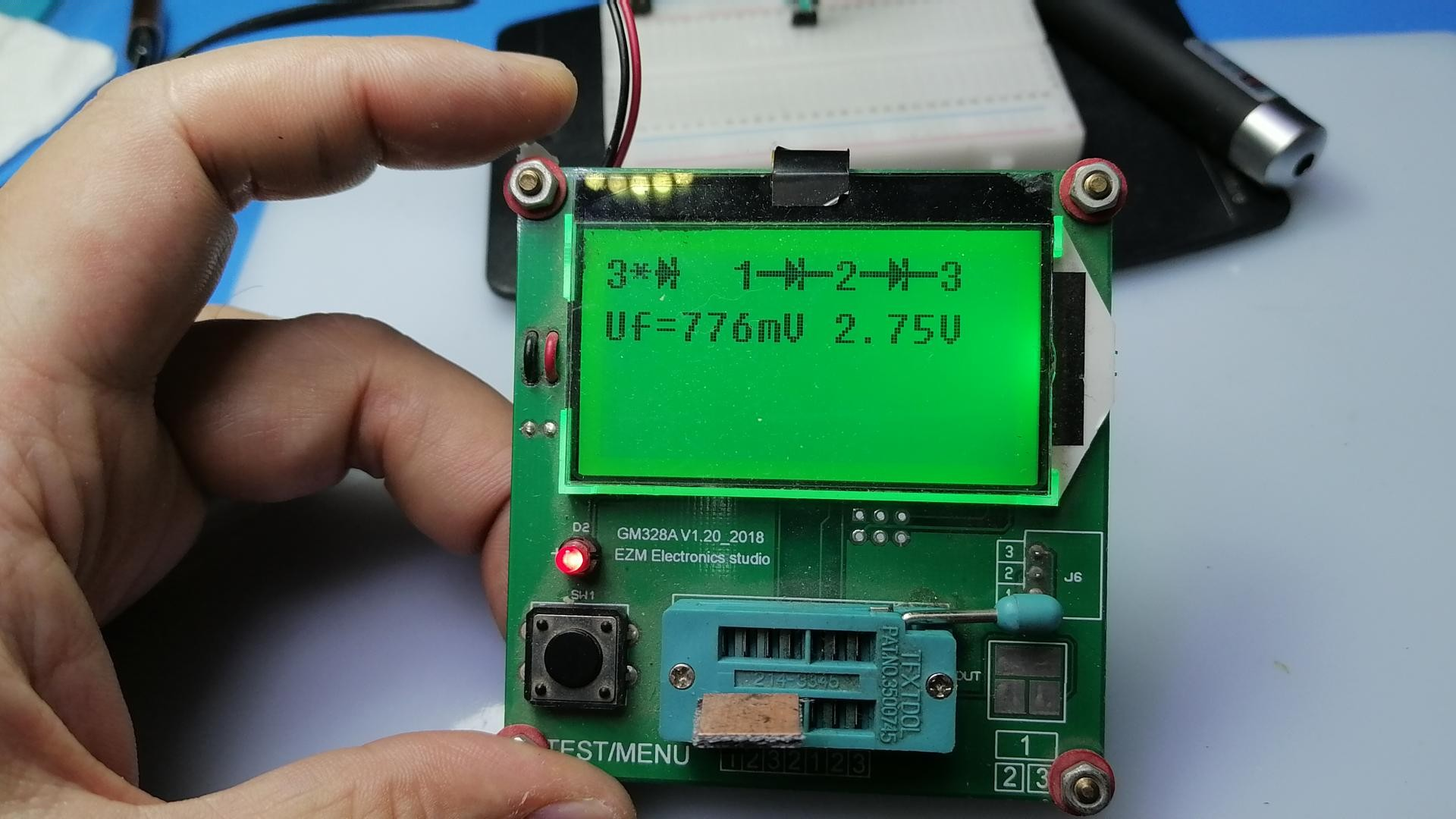

首先使用晶体管助手对三极管进行测量。很遗憾，测量结果令人感到困惑。结果显示这是一个被串联在一起的二极管。并没有三极管特性。这究竟是为什么呢？原本猜测第一个管脚是基极，第二管脚是集电极，第三管脚是发射极。但为什么第二第三管脚之间出现了二极管特性呢？

G4M1730977531_1920_1080.MP4|_-4

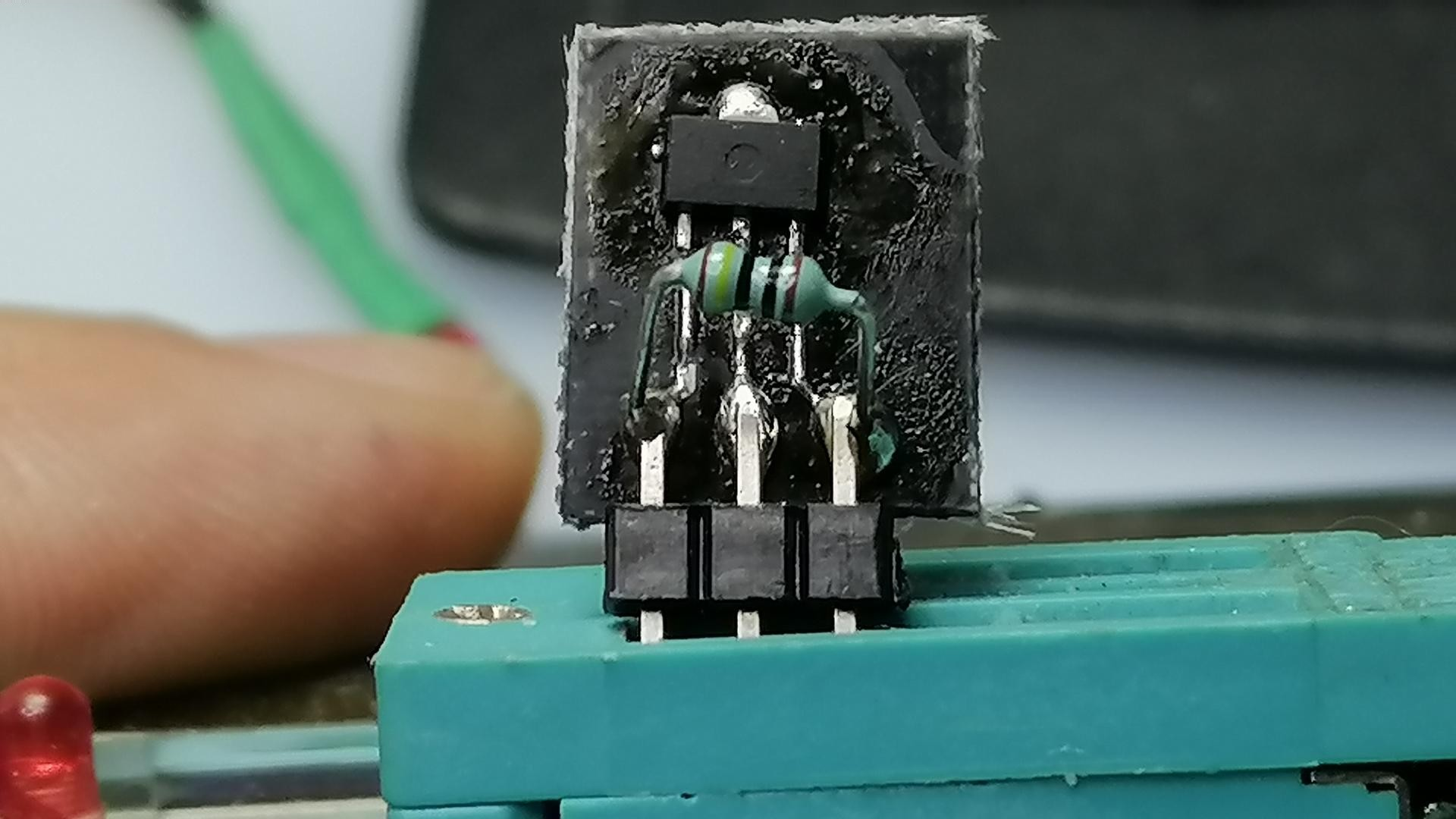

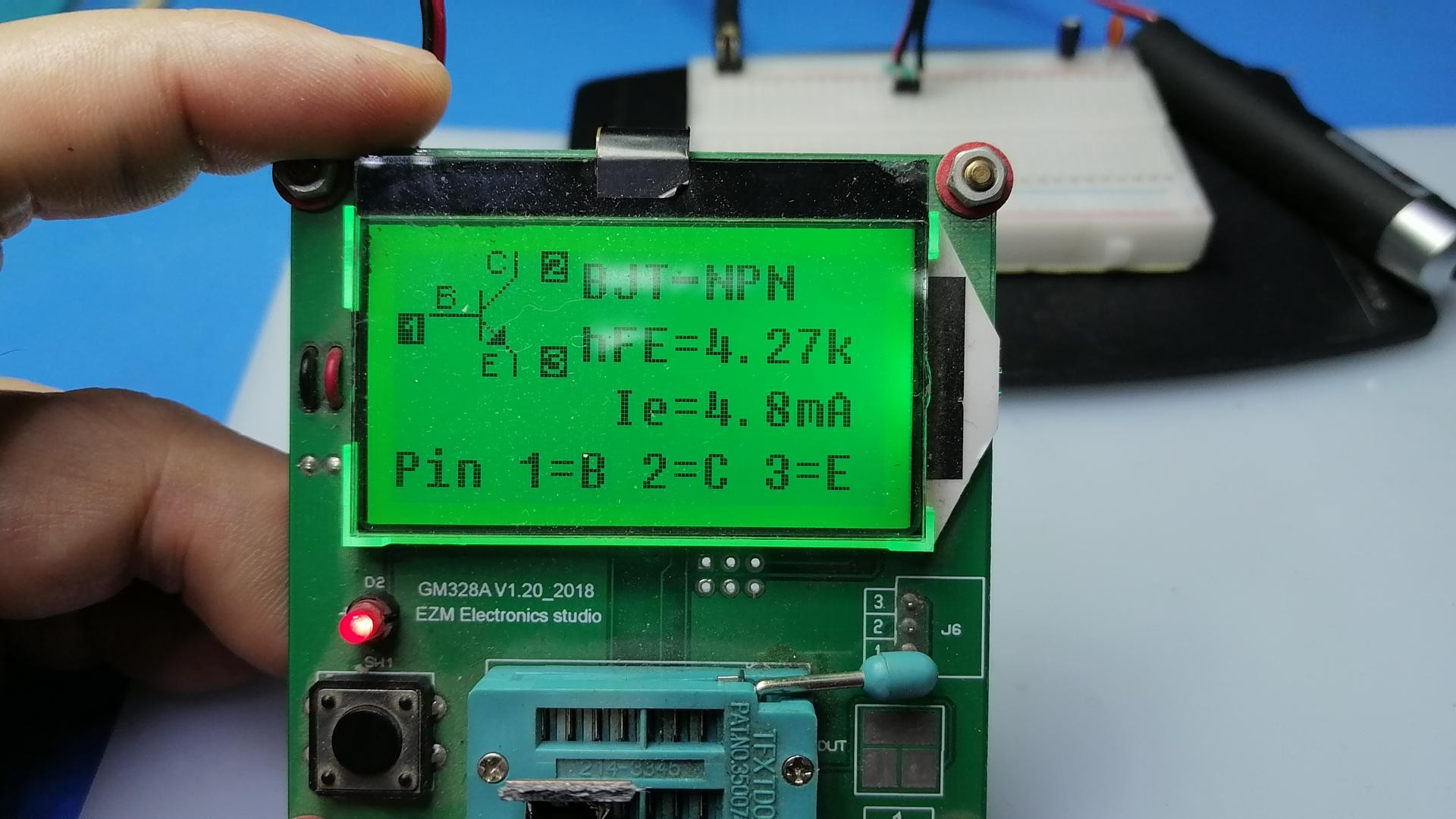

在第一管脚和第三管脚之间，焊接一个 1MΩ 的电阻。也就是在基极和发射极之间连接一个电阻。这样就可以将基极上面有可能的感应电流给旁路掉。这就可以使用的达林顿三极管不会导通。下面在重新测试一下，这次显示结果显示这个器件就是一颗 NPN 的达林顿三极管。他的电流放大系数高达 4270 。由此可见，对于普通的达林顿三极管在测量的时候，需要考虑到外部干扰可能使得它处于导通状态。这主要是因为他的电流放大系数太高了。通过在基极和发射极之间增加一个大的电阻，可以防止测量结果出现问题。
