01 LTH7R锂电池管理芯片


一、前言

  这款锂电池充电管理芯片, 在芯片上的文字为LTH7R,  手边正好有一颗从别的电路板上拆卸下来的芯片。  下面测量一下它的特性。

G3M1740730496_1920_1080.MP4|_-3

二、实验结果

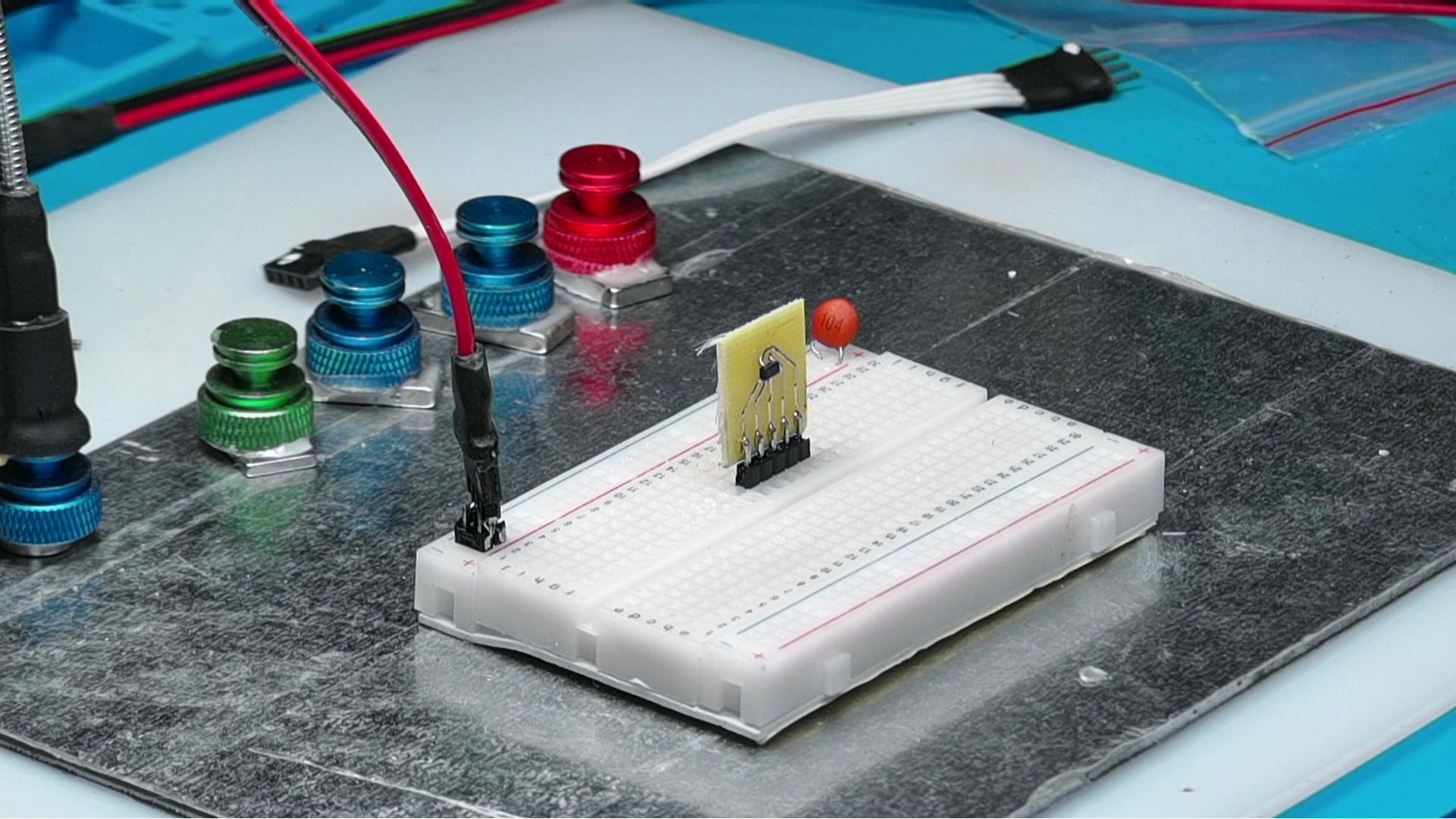

  为了方便测试, 设计制作一个转接板。 将SOT23 封装的芯片的五个管脚引至100mil的接口中。  这样方便可以在面包板上进行测试了。

G3M1740728705_1920_1080.MP4|_-3

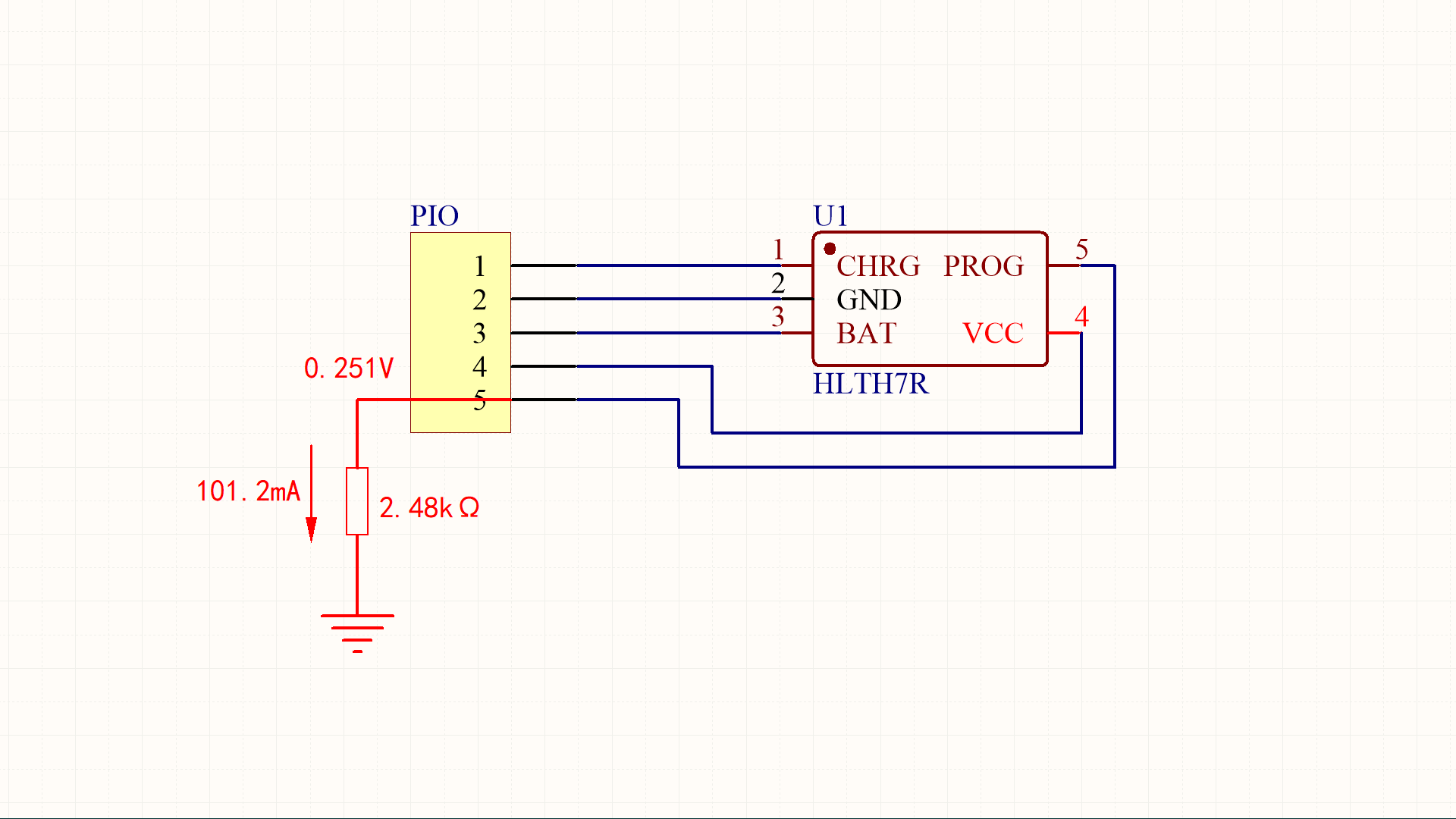

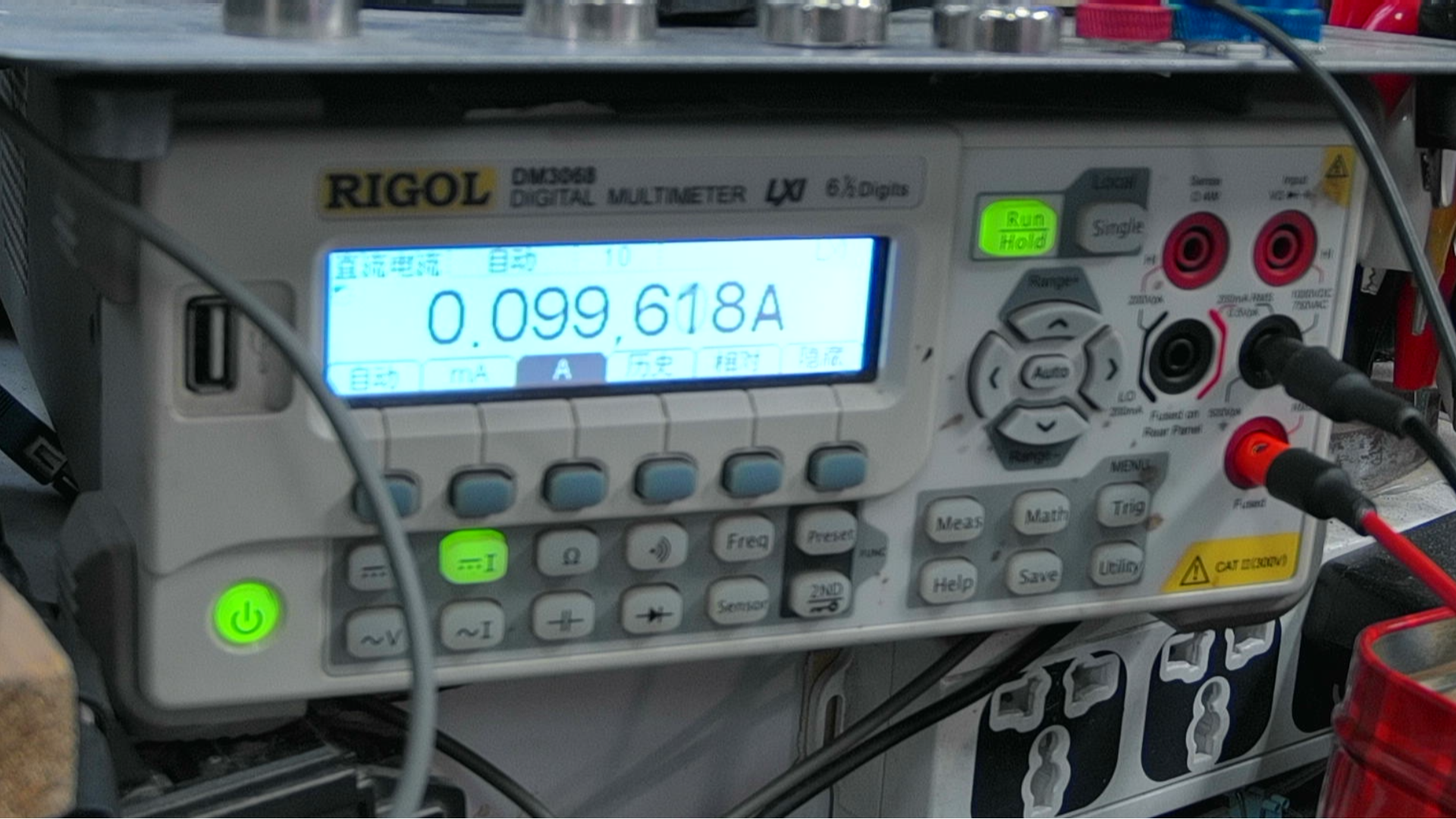

  给充电模块提供5V工作电源,  在它的BAT输出挂载一个15欧姆负载电阻。  在电流设置端口 外部挂载 2.48k欧姆电阻。  该端口的电压为 0.251V。  因此, 设定电流为0.101微安。 放大1000倍之后, 充电电流为 100mA左右。  实际测量结果为 99.6mA。

G6M1740732576_1920_1080.MP4|_-6

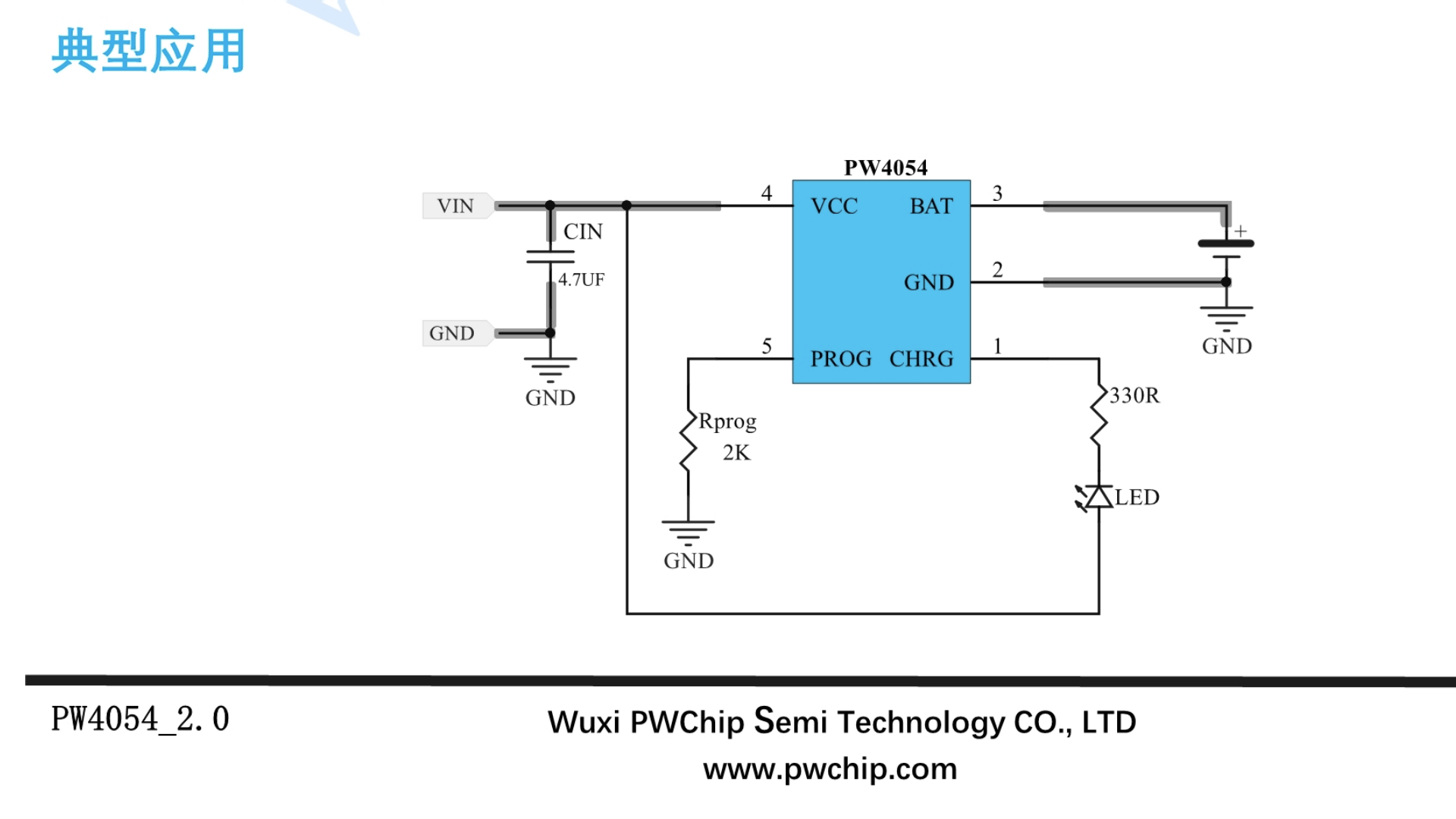

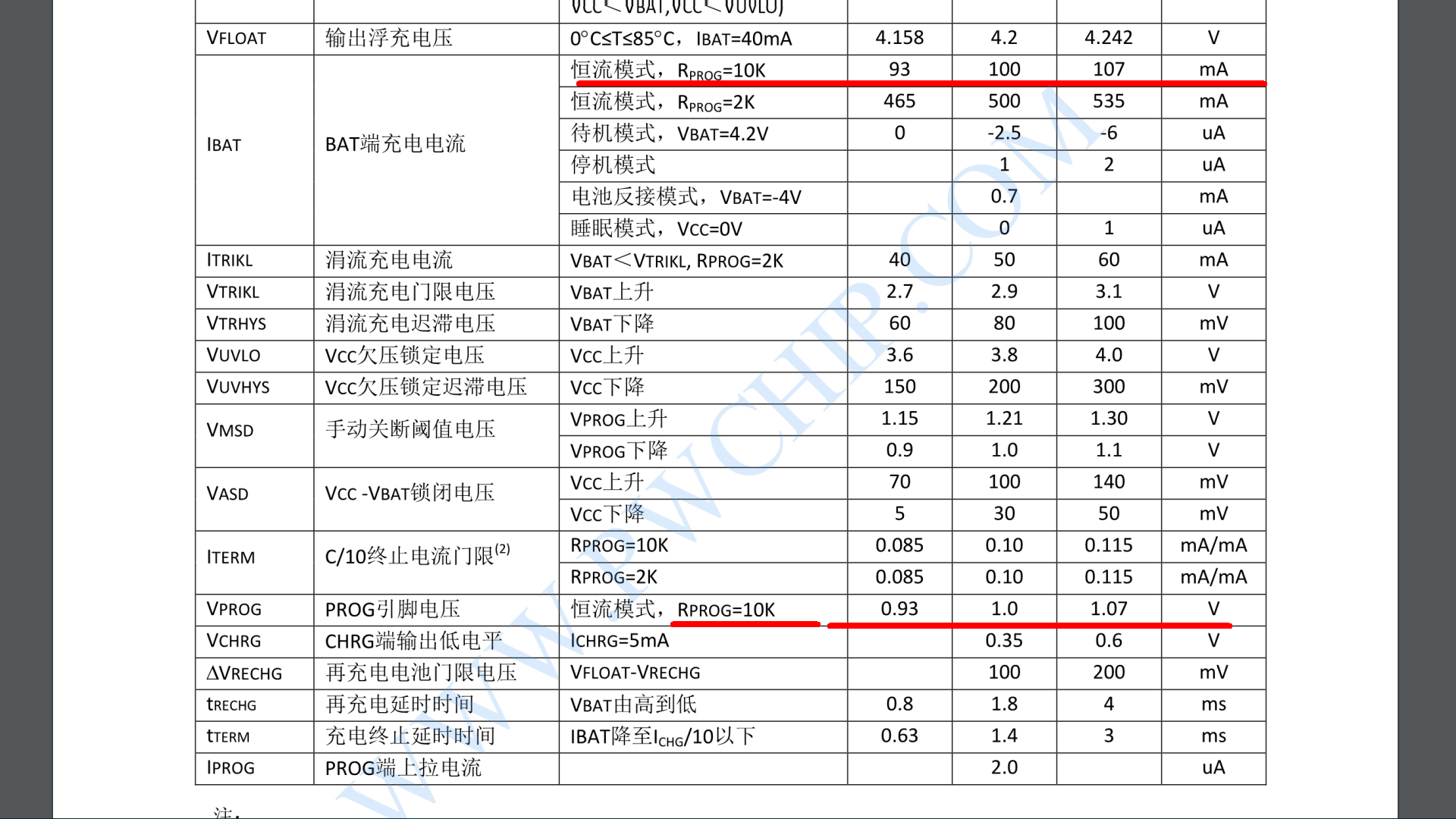

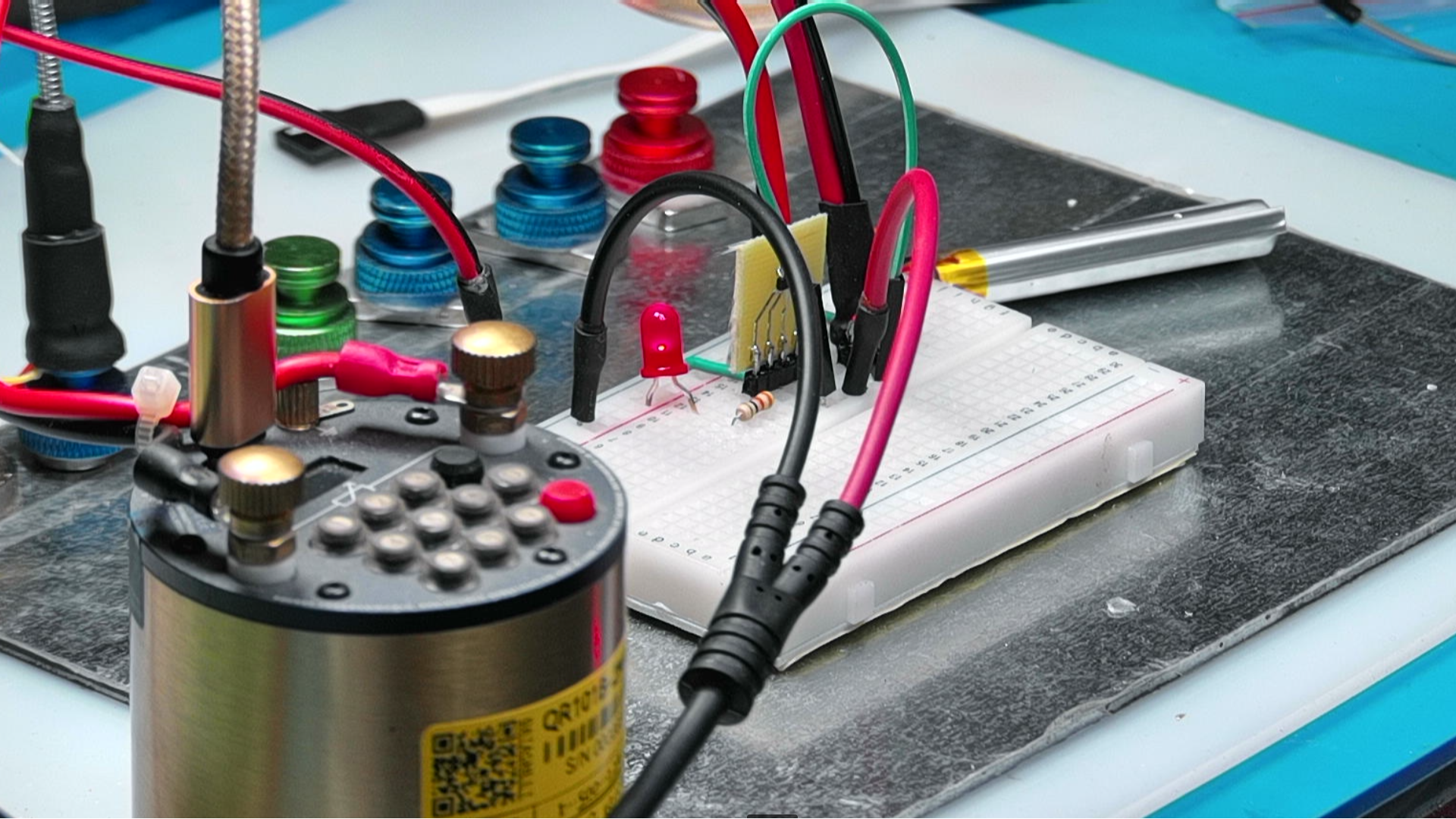

  使用一个可编程电阻替代电路中电流设置电阻。 从1k变化到10k。  可以看到, 在PROG管脚上的电压, 随着电阻的增加而上升,  最终稳定在1V左右。  输出电流随着设置电阻增加而下降,  当PROG 电压达到1V之后, 输出电流便等于设定电阻上电流的1000倍。 与设定电阻成反比。  根据 LTH7R数据手册中的数据,  在设定电阻为10k欧姆情况下, PROG管脚电压为 1V。  对应的充电电流为100mA 。 这与刚才测试是相符合的 。 但是, 当设定电阻为2k欧姆的时候, 输出电流没有达到 500mA。

G8M1740734080_1920_1080.MP4|_-8

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2025-02-28
#
# Note:
#============================================================

from headm import *
import serial
from _ast import Or
from serial.serialutil import SerialException
from tsmodule.tsvisa        import *


#------------------------------------------------------------
qr10 = serial.Serial()
qr10.baudrate = 115200
qr10.timeout = 0.05
try:
    qr10.port = 'COM6'
except:
    printf('Set qr10 port COM6 error. ')

try:
    qr10.open()
except serial.serialutil.SerialException:
    printf('Open qr10 port COM6 error.')
else:
    printf('Open qr10 port COM6 Ok.')
#------------------------------------------------------------

rdim = linspace(10e3, 20e3, 100)
idim = []
vdim = []

dm3068open()
dn3068open()

for r in rdim:
    qr10.write(b'AT+USER.SP=%5.1f\n'%r)

    time.sleep(1)
    i = dn3068cdc()
    v = dm3068vdc()
    idim.append(i)
    vdim.append(v)
    tspsave("meas", rdim=rdim, idim=idim, vdim=vdim)

    printff(r, i, v)

plt.plot(rdim, vdim, lw=3, label='ProgV')

plt.xlabel("R(Ohm)", color="steelblue", fontsize=16)
plt.ylabel("Vprog(V)", color="steelblue", fontsize=16)

ax1 = plt.twinx()
ax1.plot(rdim, idim, "r", lw=3, label="Current")
ax1.set_ylabel("Current(A)", color="steelblue", fontsize=16)
ax1.legend(loc="lower right", fontsize=24)
plt.grid(True)
plt.tight_layout()

plt.show()

#------------------------------------------------------------




#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

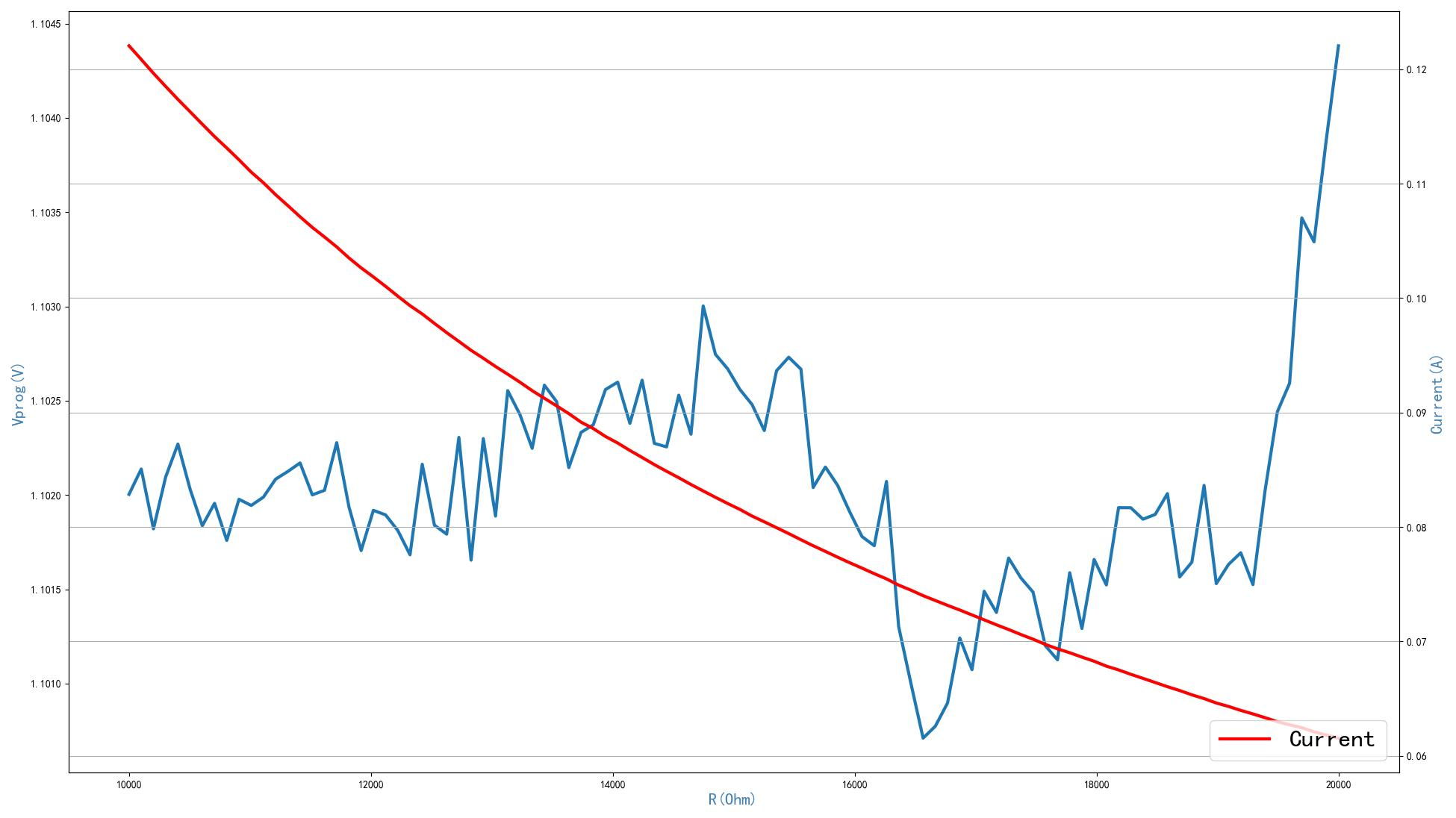

▲ 图1.2.1 电流电阻变化,对于PROG电压以及实际输出电流的影响

▲ 图1.2.1 电流电阻变化,对于PROG电压以及实际输出电流的影响

  设置可编程电阻从10k欧姆变化到20k欧姆,  PROG电压基本上维持在1.1V。   输出电流与电流设定电阻成反比。 大体上等于流过可编程电阻电流的1000倍。
G3M1740734532_1920_1080.MP4|_-3

▲ 图1.2.2 测量变成电阻从10k变化到20k输出电流与PROG电压情况

▲ 图1.2.2 测量变成电阻从10k变化到20k输出电流与PROG电压情况



  结 ※


  文测试了锂电池充电管理芯片 PW4054, 芯片文字为 LTH7R。  测试了外部电流设定电阻对于充电电流的影响。   在一定范围内, 充电电流等于设定电阻上电流的1000倍。

G3M1740734753_1920_1080.MP4|_-3
