本文通过实验验证了磁环对抑制直流电机干扰的有效性。测试发现，当有刷直流电机运行时，其引线会对OLED显示造成严重干扰。通过在电机引线上绕制四匝磁环（直径15mm，高10mm），干扰被完全消除。对比实验显示，移除磁环后OLED显示立即紊乱，重新安装后恢复正常。该测试直观展示了磁环在抑制电机高频干扰中的关键作用，为电路抗干扰设计提供了实践参考。（150字）

关键词：磁环，电机干扰，OLED

磁环的作用

01 磁环的威力

一、OLED的干扰

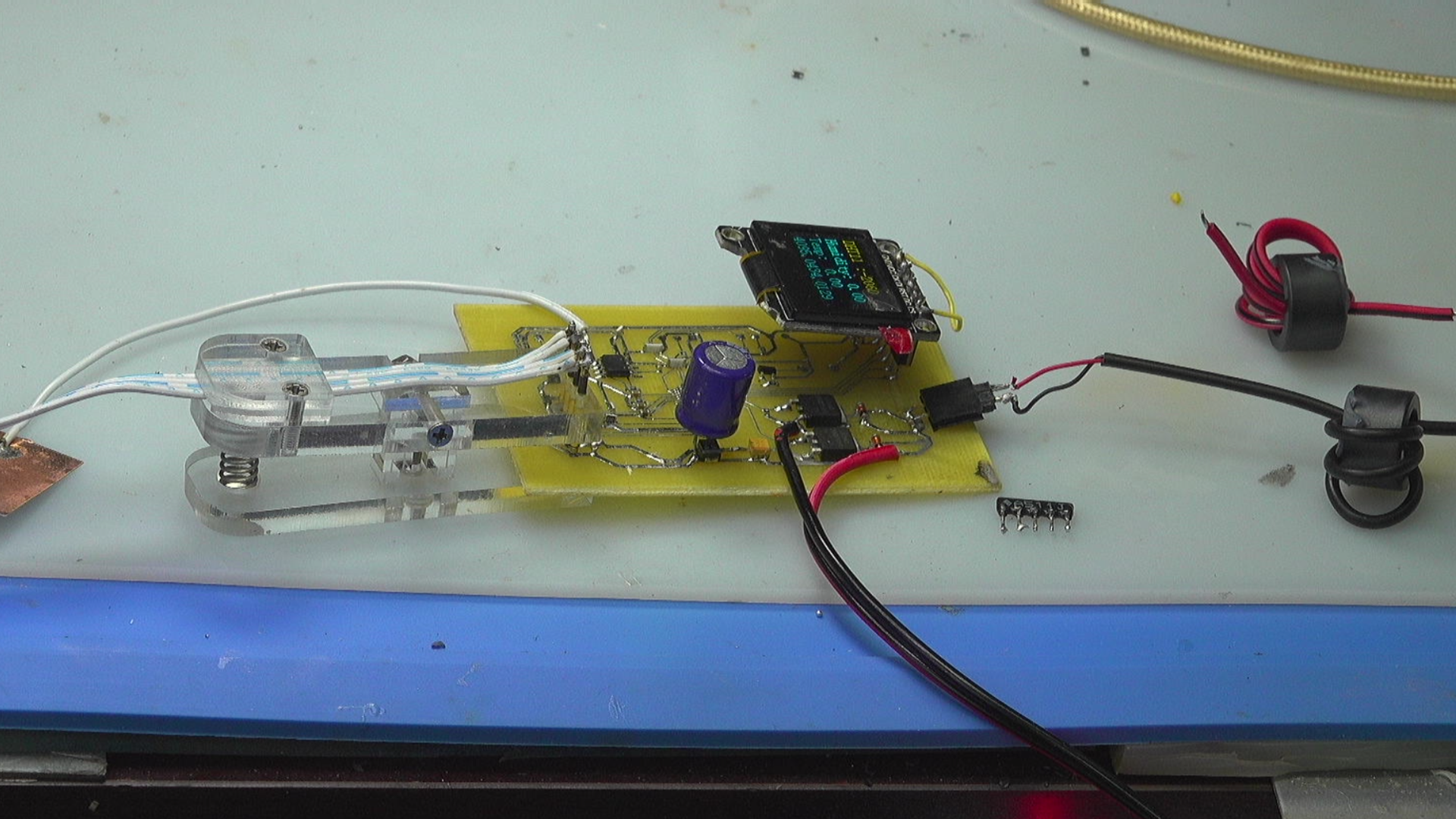

这个OLED显示电路，在之前一直受到电机的干扰。当电机运转之后， OLED 屏幕显示就会混乱。后来对 OLED的数据端口增加了 510欧姆的上拉电阻，问题的已解决。正好昨天，拆卸了一个别人的步进电机驱动电路。其中，电机输出接口上都带有这种磁环。下面测试一下它对于抑制电机干扰的作用。

G5M1748918468_1920_1080.MP4|_-5

二、磁环抗干扰

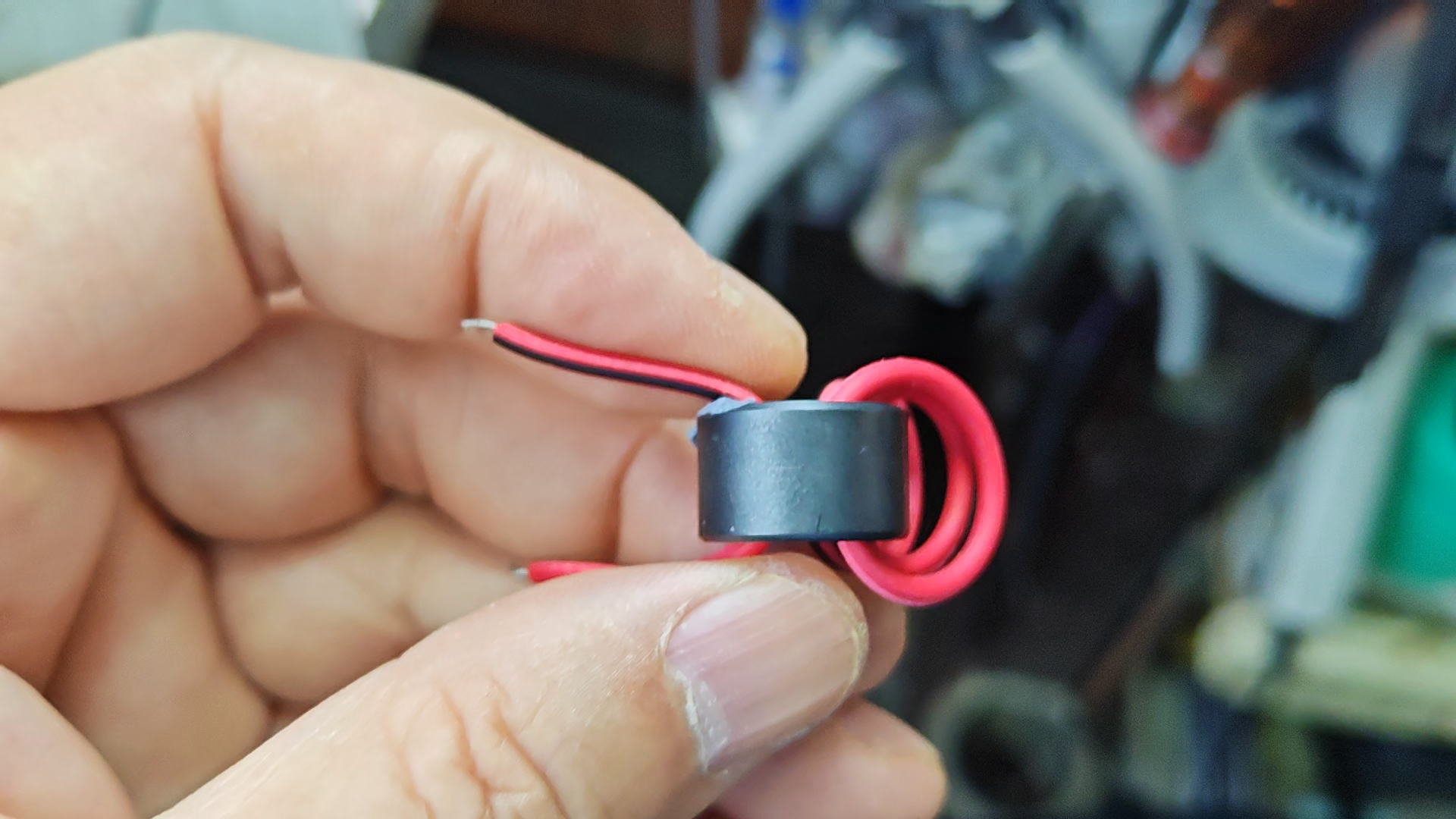

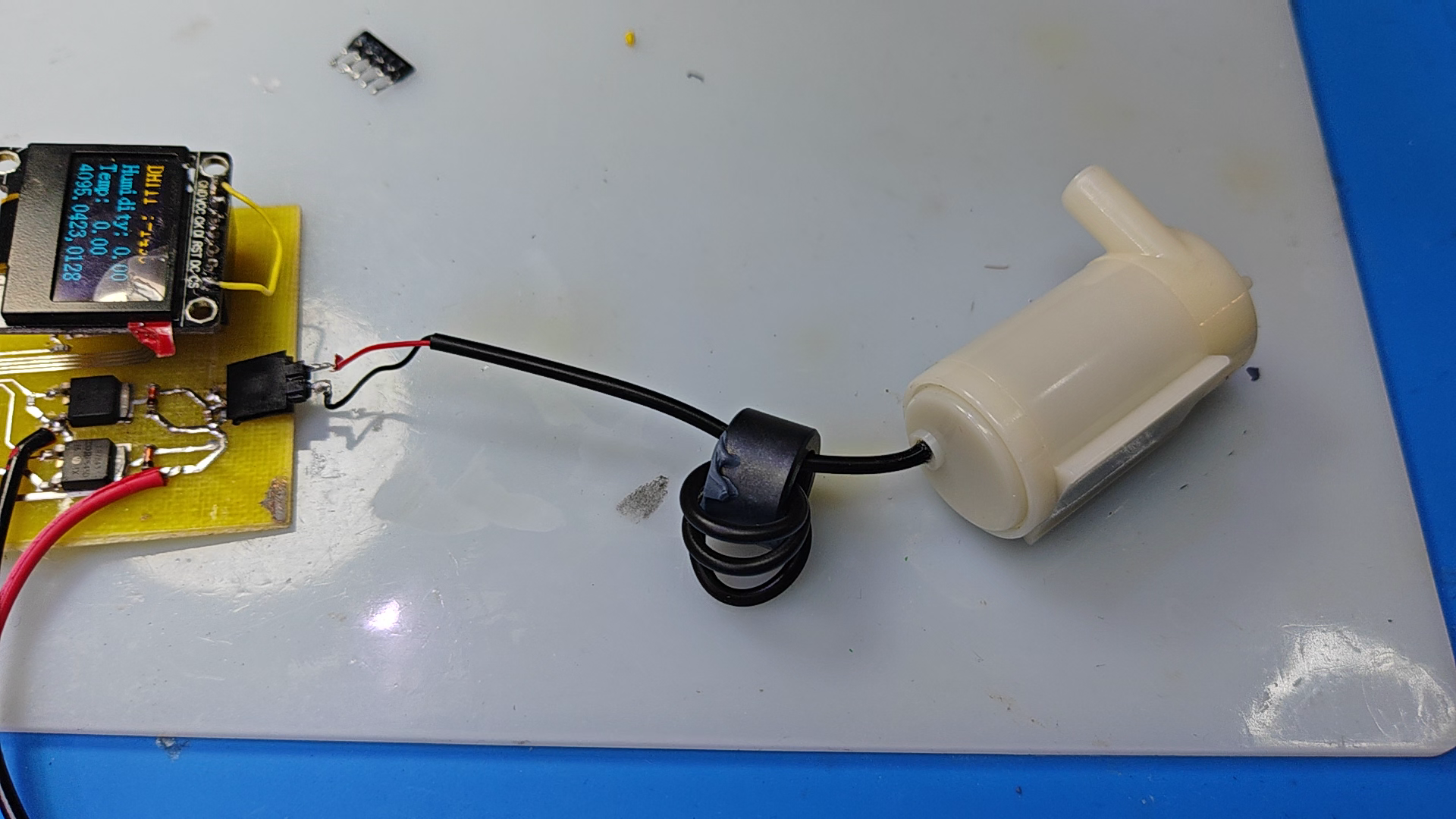

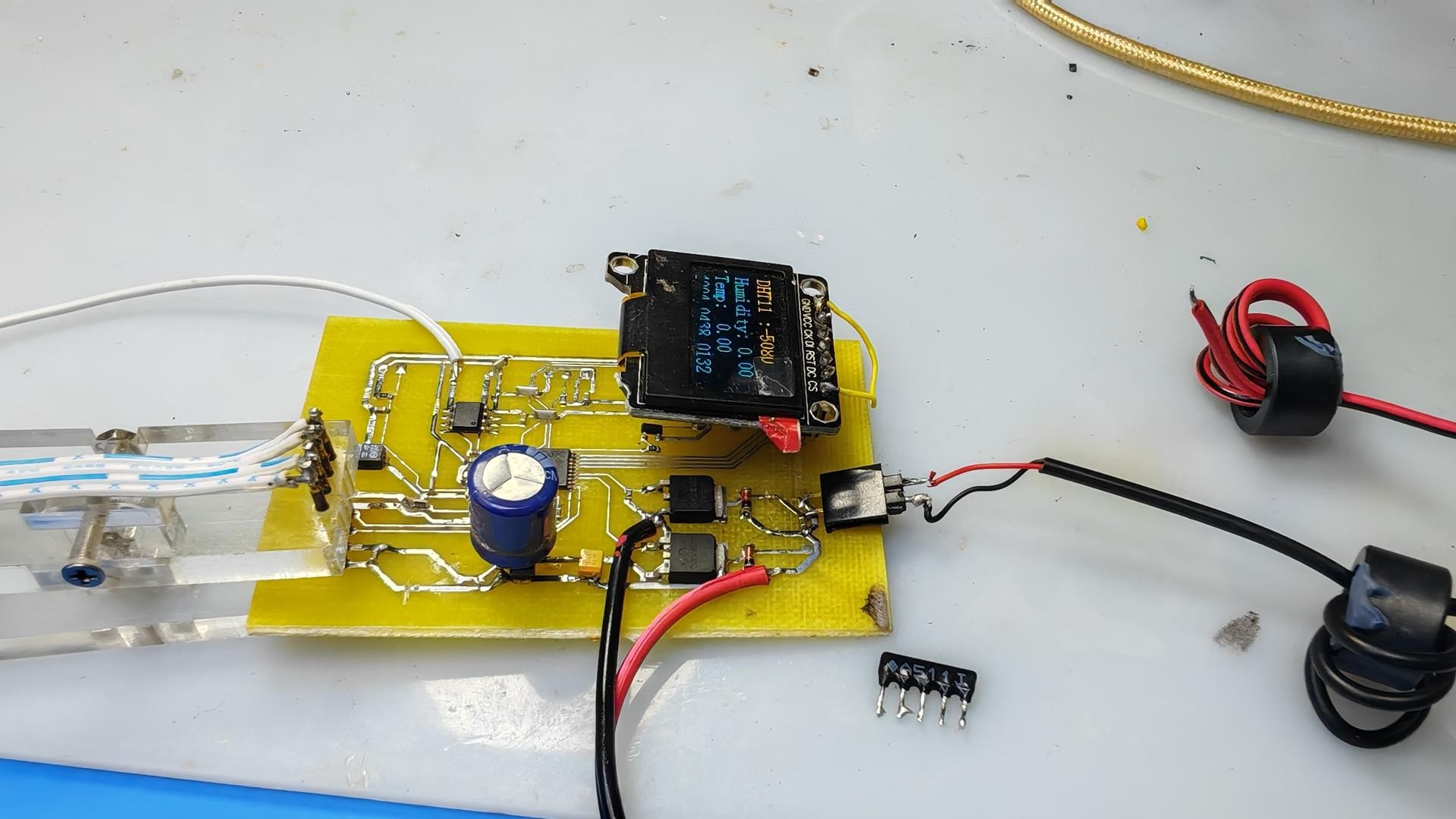

这是一个昨天从一款步进电机驱动器电路中拆卸下来的磁环。如果单股线绕制五圈，对应的电感大约为 16微亨。将直流电机引线在它上面绕制四圈之后，连接到OLED驱动电路。可以看到 OLED 不再受到干扰了。到此为止，我才能够深刻的感受到这个磁环在抑制干扰中的作用。现在将磁环拆卸下来，再作为对比查看一下，如果取消掉磁环时，电路中的 OLED 是否还受到干扰。启动电机，可以看到 OLED显示被干扰的一塌糊涂了。由此可以看到，这个小型有刷电机电机通过引线给电路造成了很大的干扰。现在， OLED 上面没有焊接510欧姆的上拉电阻。可以看到的确他的数据线很容易遭到线路中的高频干扰。再次将磁环套在电机的输出引线上，可以看到 OLED又重新恢复了正常。之前，对于磁环的抗干扰性能了解不深。通过这个测试，对于它在电机接口中的左右有了肉眼可见的理解。
