【VisionMaster】图像源模块之本地图像

最新推荐文章于 2024-12-23 10:59:29 发布
最新推荐文章于 2024-12-23 10:59:29 发布
阅读量4.9k 收藏 3
点赞数 4
分类专栏： # VisionMaster 文章标签： 计算机视觉
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhy29563/article/details/123935517
版权
本文详细介绍了如何在VisionMaster中配置图像源，包括选择图像源、调整像素格式、取像间隔，以及自动化切换和字符触发过滤等功能。适合深入理解视觉处理方案设置的读者。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

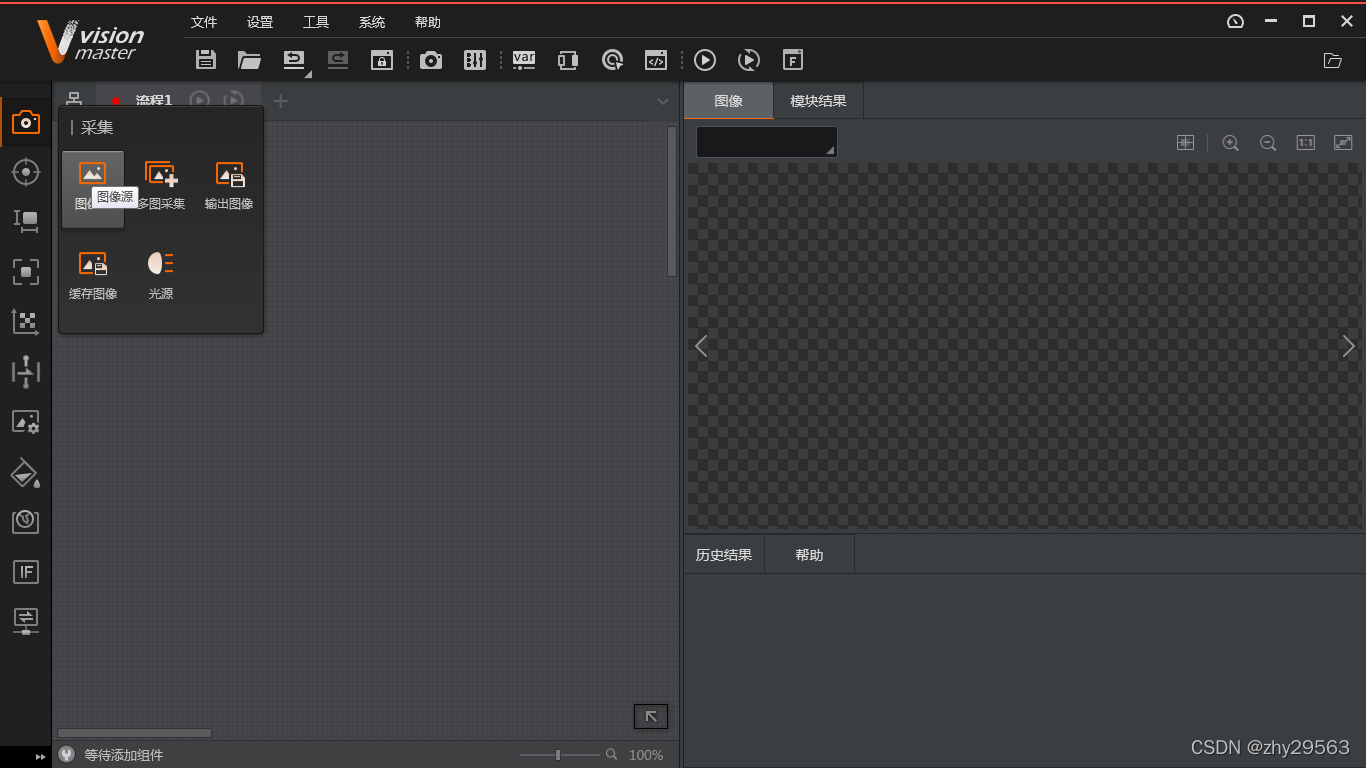

  • 打开VisionMaster，进入通用方案。从左侧的工具栏中选择采集组
    在这里插入图片描述

  • 鼠标左键选中图像源模块，拖入默认流程中

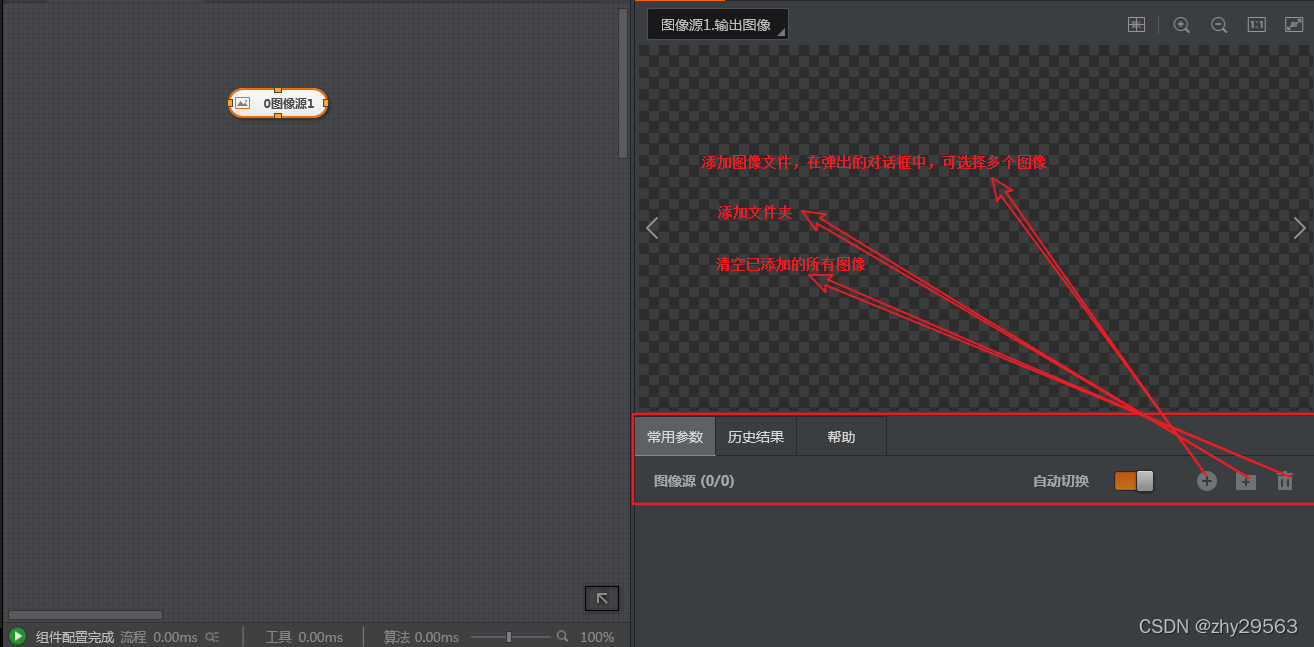

  • 选中流程图中的图像源模块，右下角的常用参数中显示了本地图像的参数
    在这里插入图片描述

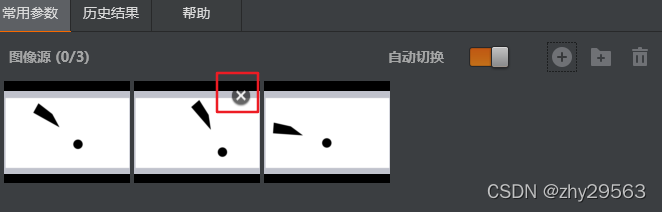

  • 每张图像缩略图右上角的X号，表示删除指定的图像
    在这里插入图片描述

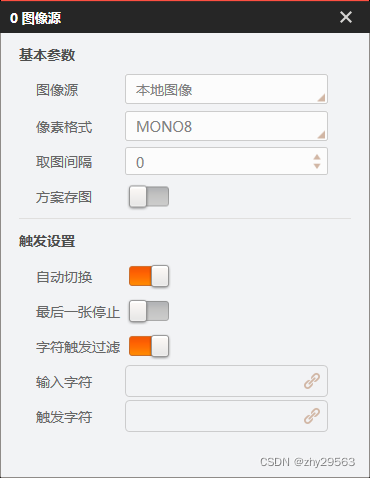

  • 双击 流程图 中的图像源模块，弹出参数选项。在图像源参数中选择本地图像.
    在这里插入图片描述

    • 像素格式
      选择该模块的输出图像的像素格式，支持Mono8，Mono10，Mono12，RGB24，YUV，Bayer等
    • 取像间隔
      循环取图时，相邻两次取图的时间间隔，单位毫秒
    • 方案存图
      在保存方案时，是否将图像数据保存到方案中
    • 自动切换
      当添加多张图像或选择的图像文件夹中的图像有多个时，开启该参数，运行结束后，自动切换到下一张图像
    • 最后一张停止
      开启后，当使用本地图像连续运行方案时，运行完最后一张图像，方案停止运行
    • 字符触发过滤
      开启后，可通过外部通信控制该模块是否运行
