泄放电路与LDO扩流电路

1. 直接用并联电阻的方式进行能量泄放，这种方式简单直接但是电阻会损耗掉一定能量：

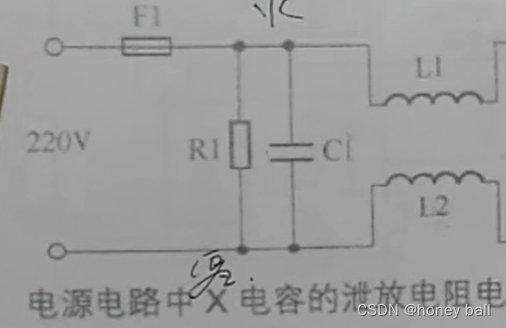

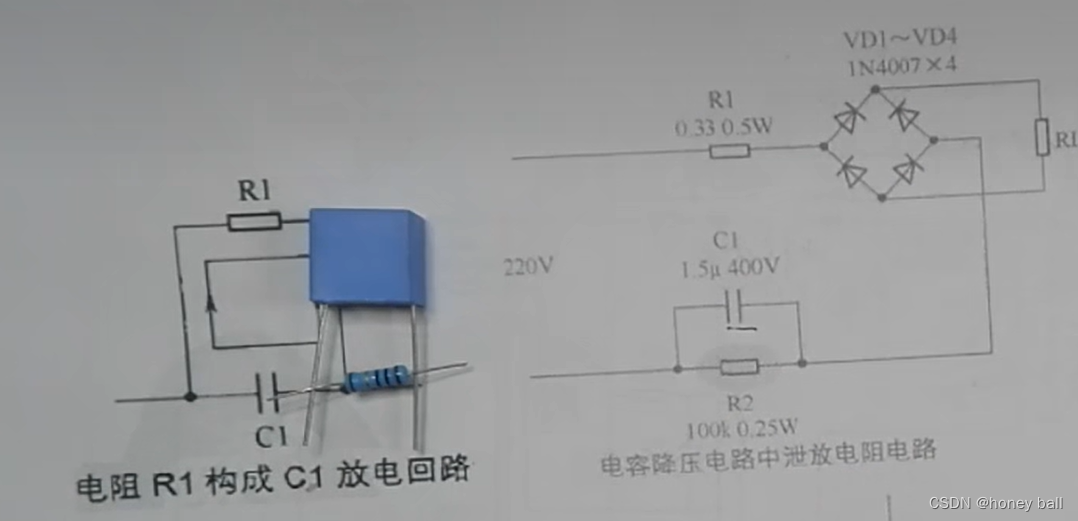

安规电容旁边的电阻：

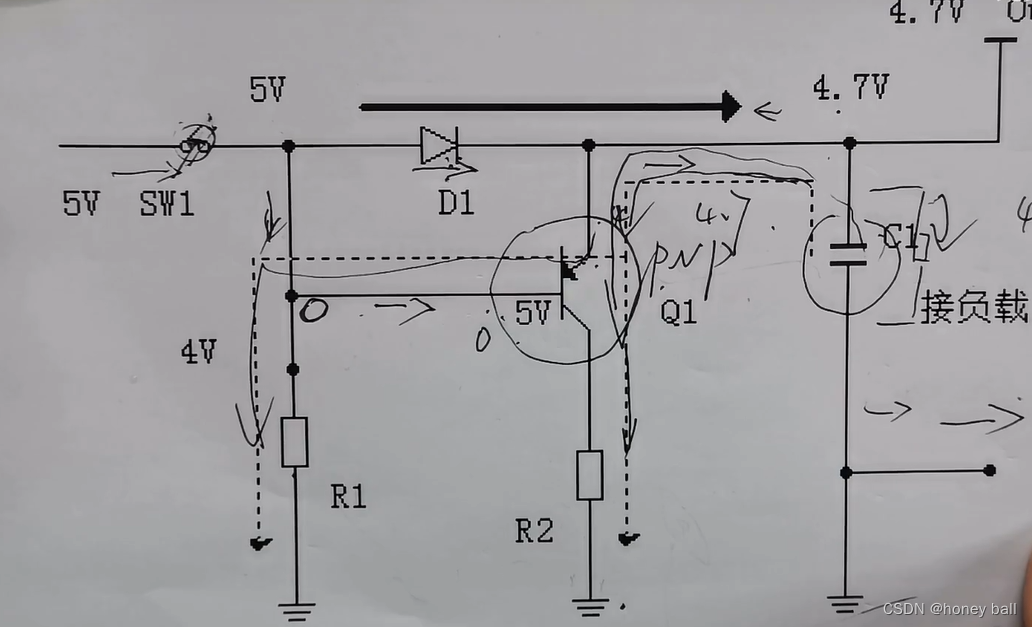

2.三极管泄放电路：针对于大功率场景电阻不便于直接使用的时候，主要目的是电源断开时泄放大电容C1的能量。利用了三极管导通条件：集电结正偏，发射结反偏三极管导通+硅二极管压降0.7v原理

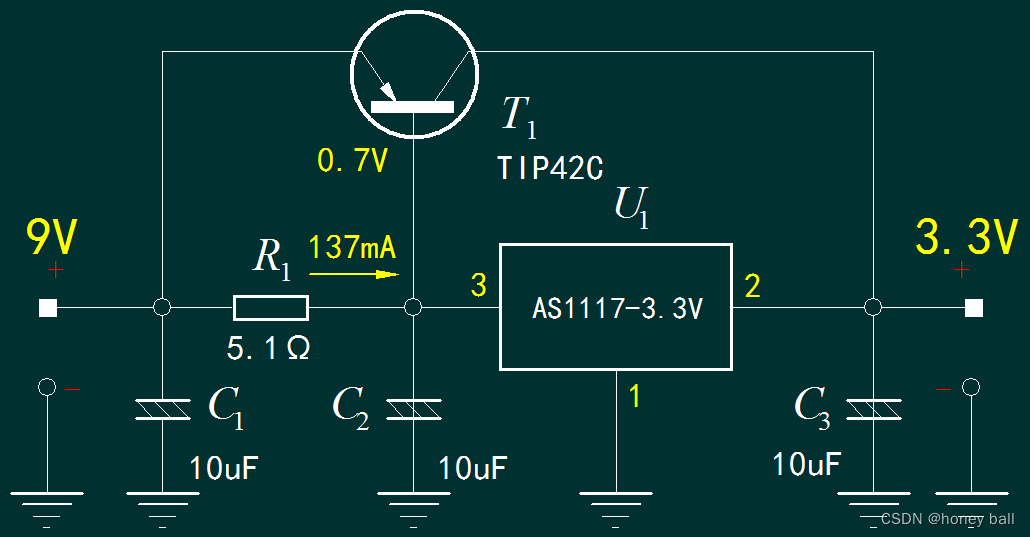

LDO扩流电路：

按照0.7V作为 TIP42C 导通的条件，  当 1117 工作电流超过137mA 之后，  主要的电流就由 T1 提供。超过了200mA之后，  输出电压便随着电流增加而下降了。
