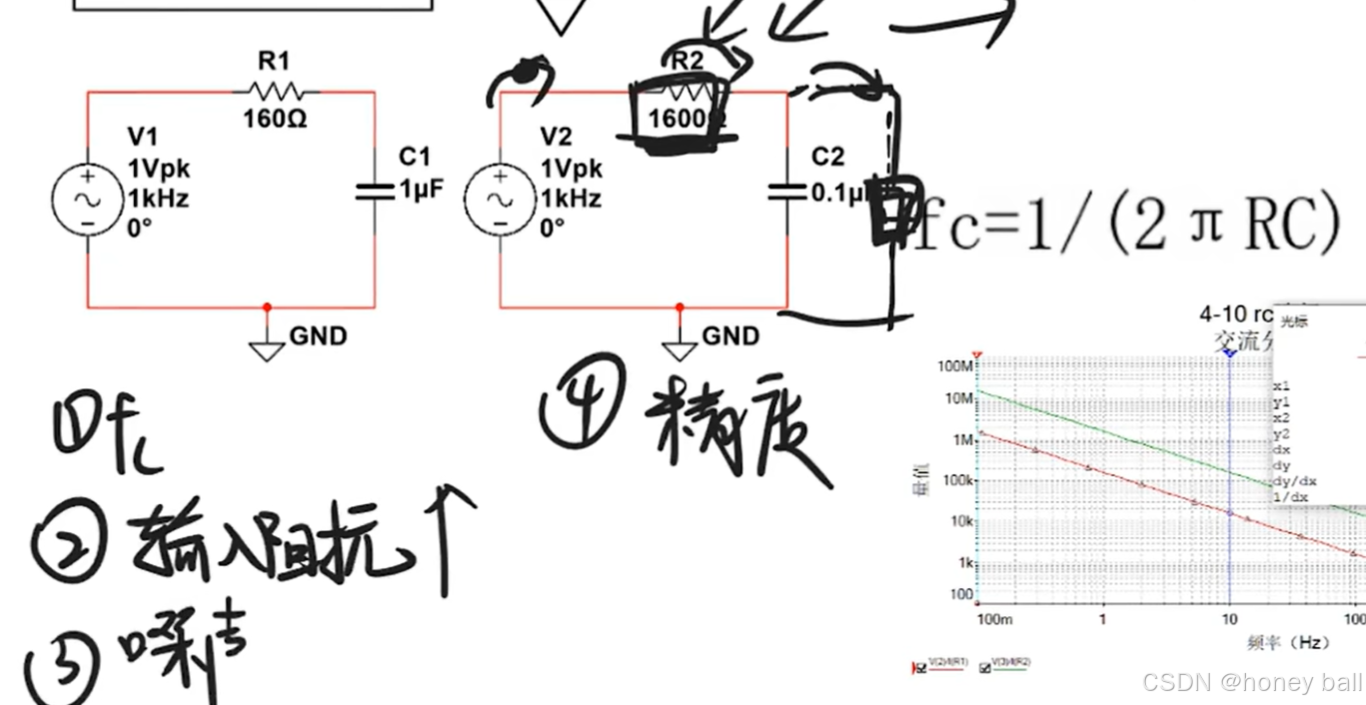

知道RC的乘积，那么RC具体值怎么算呢？

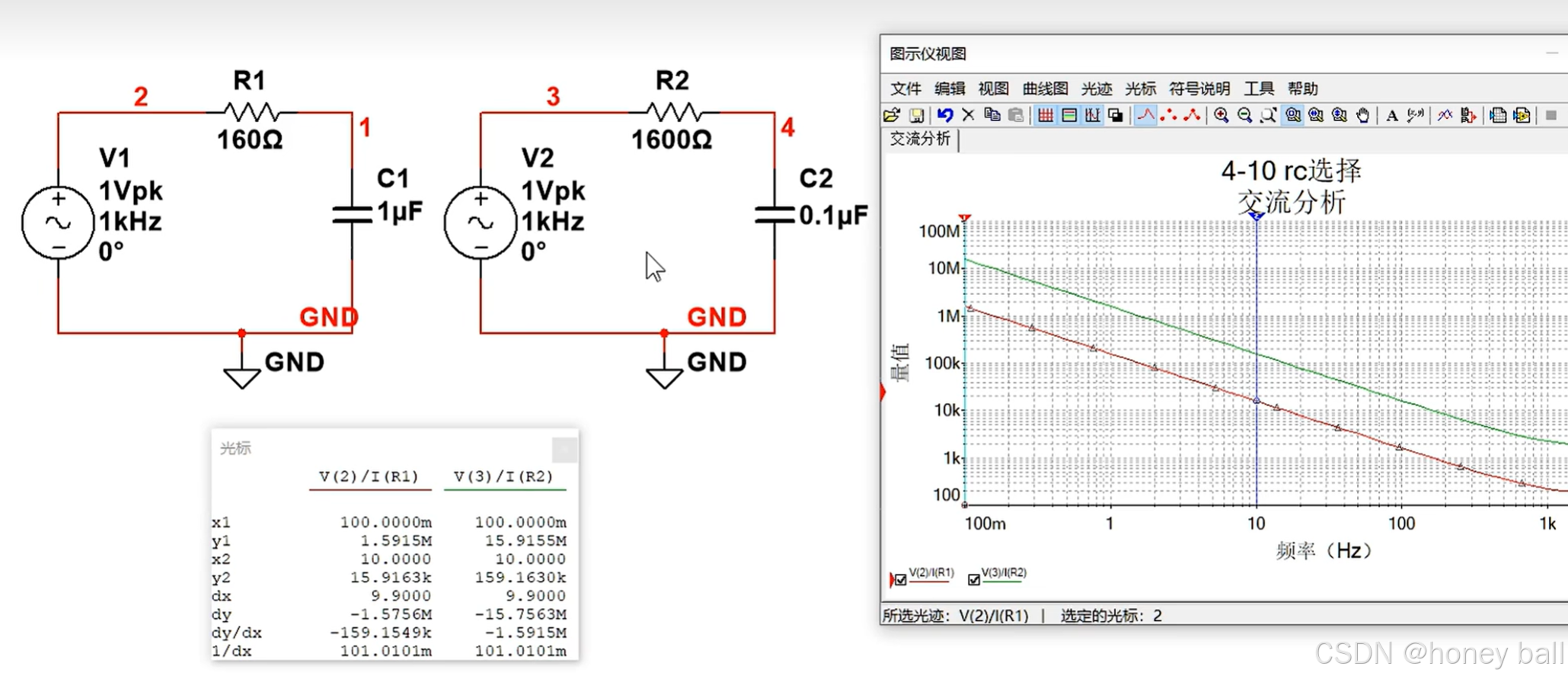

1.考虑源端，输入阻抗越高越好，这样RC滤波电路就不会跟源端进行分压了

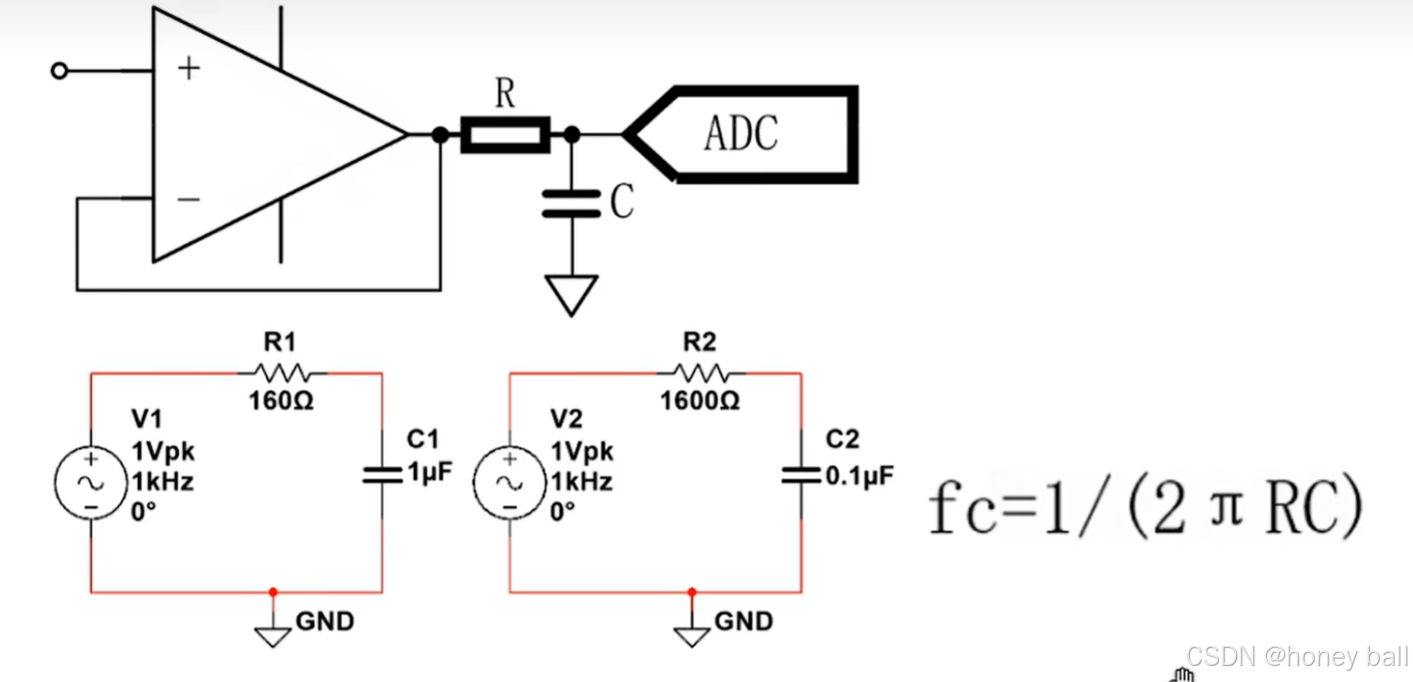

2.考虑精度，R小一点好，因为本质是R和ADC采集端的阻抗进行了分压

3.考虑噪声，电阻变大，电容变小，噪声变大

那么说了这么多，考虑了这么多因素，该如何选取电阻电容值呢：

1.查看ADC采集端的输入阻抗大小相关的介绍，尽量让R的值跟ADC的输入阻抗不在一个量级

2.用滤波器计算器，参照推荐的容值和阻值
