ADC:模拟数字转换器，ADC可以将引脚上变化的模拟电压转换为内存中储存的数字变量，建立起模拟电路道数字电路的桥梁。ADC输入电压范围0~3.3v,转换结果为0到4095.

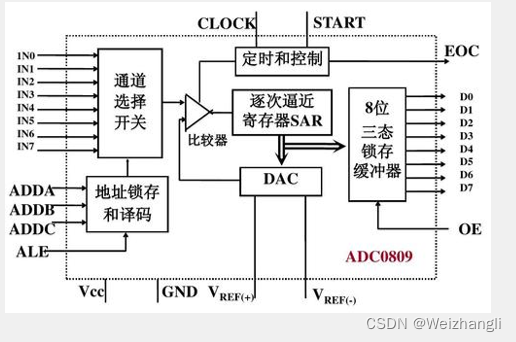

基本原理：

ADC首先接收输入的模拟信号，并将其与参考电压进行比较。参考电压通常是ADC的工作电压范围的一部分，用来确定模拟输入信号的大小。ADC会将比较器的输出初始化为0，并根据比较结果决定下一步要比较的信号范围。：ADC从最高有效位（Most Significant Bit，MSB）开始，根据比较器的输出逐位逼近输入信号的数字表示。具体步骤如下：

首先，ADC将待转换的模拟信号的MSB置为1，然后与当前的逼近值进行比较。
如果比较结果显示输入信号的这一位大于逼近值，ADC会将这一位设为1，并继续下一位。
如果比较结果显示输入信号的这一位小于逼近值，ADC会将这一位设为0，并继续下一位。

1.配置流程

如上图ADC的基本结构所示，在使用ADC数模转换的过程中首先需要打开，然后需要使用的外设有GPIO。在使用过程中需要配置GPIO的结构，使其符合ADC工作的要求，在配置好GPIO口后，配置AD转换器要选着使用规则组还是注入组。然后在进行触发控制，与AD数据寄存器的配置。中断看门狗依照自己需求配置。

规则组：规则组是ADC的主要工作模式，用于常规的模拟信号转换。在规则组中，ADC按照预定义的规则序列进行模拟信号的转换。每次启动转换时，ADC会依次转换规则组中每个通道的模拟信号，并将结果存储在规则组的结果寄存器中。
注入组:注入组是ADC的另一种工作模式，用于需要高优先级和即时响应的模拟信号转换。在注入组中，ADC可以在规则组转换期间插入对注入组中通道的转换。这意味着，当有高优先级的信号需要立即转换时，可以触发注入组的转换，而不必等待规则组转换完成。

初始化AD函数

 void AD_Init(void)
 {
     //第一步，打开RCC时钟,分别打开GPIO和ADC时钟
         //打开GPIO时钟
     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
         //打开ADC时钟
     RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);

         //将RCC时钟分频输入进ADC比较模块中
     RCC_ADCCLKConfig(RCC_PCLK2_Div6);                       //选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

     //第二步配置GPIO模式
     GPIO_InitTypeDef GPIO_InitStruct;
     //选择此模式使GPIO口不受其他电压影响
     GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AIN;
     GPIO_InitStruct.GPIO_Pin=GPIO_Pin_0 |GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
     GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
     GPIO_Init(GPIOA,&GPIO_InitStruct);

     //第三步，配置ADC
         //ADC规则通道配置,选择ADC1外设，使用0通道，放在1的次序，选择55个周期
         //ADC结构配置
     ADC_InitTypeDef ADC_InitStructure;                      //定义结构体变量
     ADC_InitStructure.ADC_Mode=ADC_Mode_Independent ;
     ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right ;
     ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
     ADC_InitStructure.ADC_NbrOfChannel=1;
     ADC_InitStructure.ADC_ScanConvMode=DISABLE;
     ADC_InitStructure.ADC_ContinuousConvMode=DISABLE;

         //ADC结构体初始化
     ADC_Init(ADC1,&ADC_InitStructure);
     ADC_Cmd(ADC1,ENABLE);

     //校准设置
     ADC_ResetCalibration(ADC1);
     while (ADC_GetResetCalibrationStatus(ADC1) == SET);
     ADC_StartCalibration(ADC1);
     while (ADC_GetCalibrationStatus(ADC1) == SET);



 }

获取值函数

 int AD_GetValue(int Channel)
 {
     ADC_RegularChannelConfig(ADC1,Channel,1,ADC_SampleTime_55Cycles5);
     ADC_SoftwareStartConvCmd(ADC1, ENABLE);                 //软件触发AD转换一次
     while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); //等待EOC标志位，即等待AD转换结束
     return ADC_GetConversionValue(ADC1);                    //读数据寄存器，得到AD转换的结果


 }
