AD 常见绿色报错的消除

TM 可以复位绿色错误

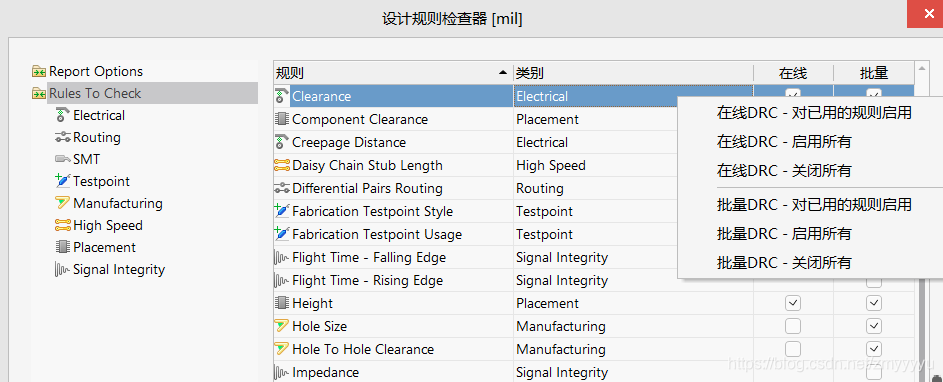

在这个里面，关闭所有报错
只打开电器里面的所有报错

23： PCB板框的评估及叠层设置

对PCB板框进行评估：
1.全选器件
2.

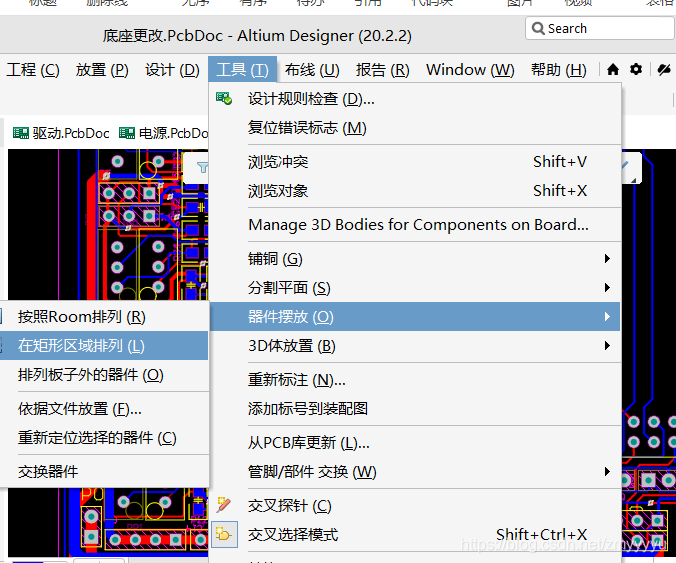

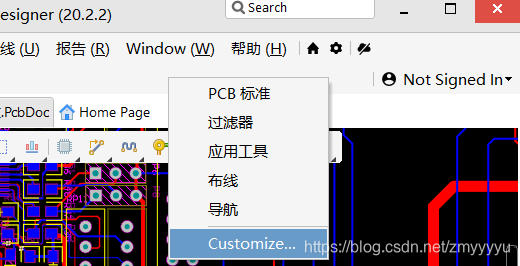

如果设置了快捷键但是没有起作用，右键单击上方菜单栏，如上图所示
然后找到更改的快捷键，删除之前默认的键

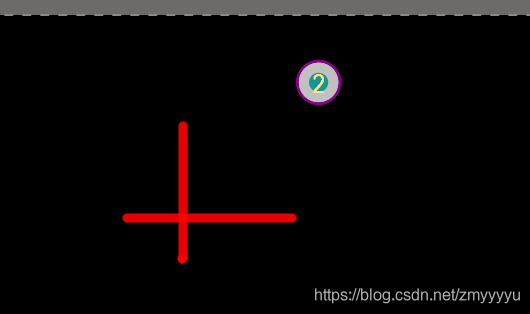

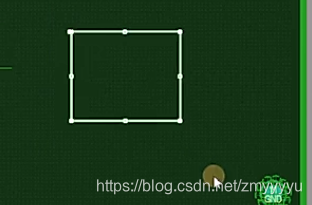

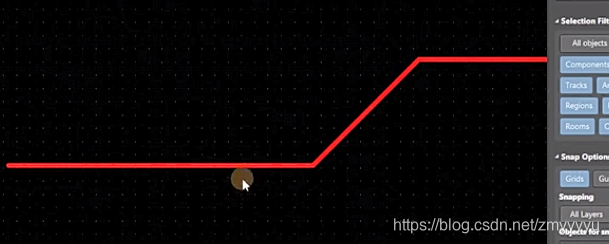

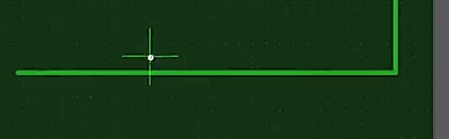

在机械层用框框住，然后按EOS设置原点

然后根据测量的距离可以将框更改位整数，按需要即可
放置的快捷键是P 后面按需更改

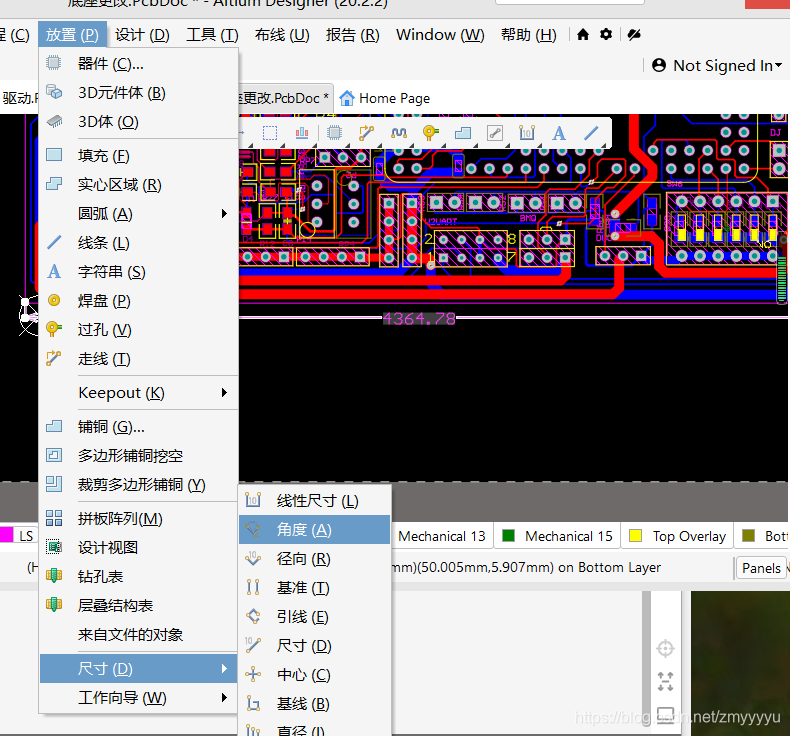

可以放置尺寸，如图所示：

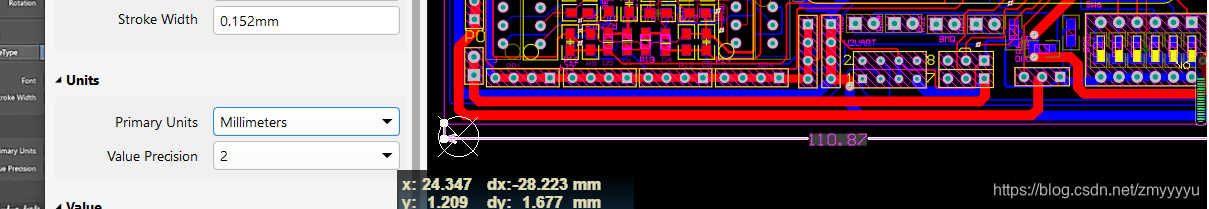

可以更改其单位，上图中显示的是mm

CTRL + D可以打开上面的页面

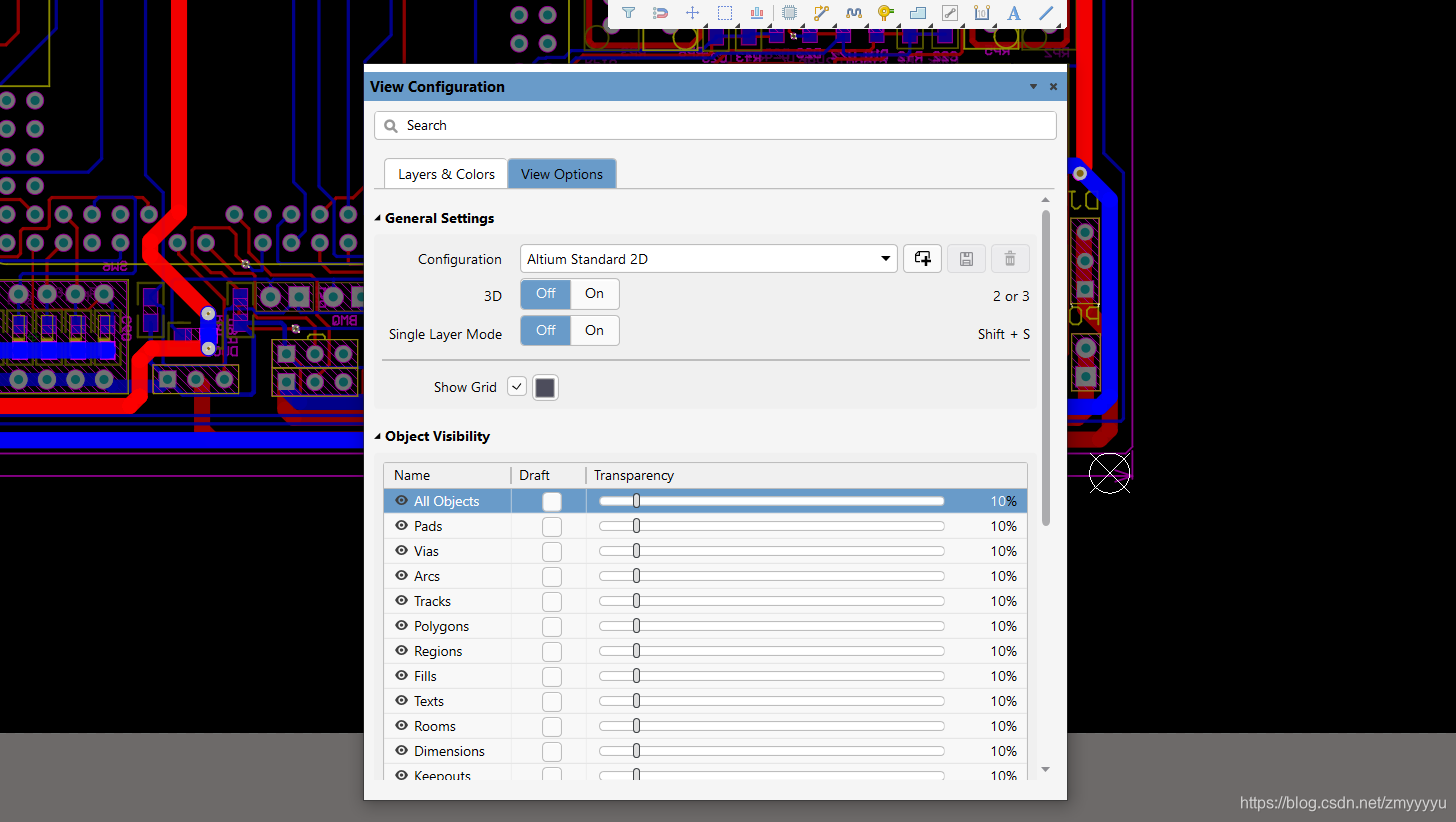

3D和single layer mode可以更改层的设置

AD中画PCB文件高亮显示和取消高亮某一网络的快捷键

画PSB文件高亮显示某一网络：
ctrl+鼠标左键即可
取消高亮显示某网络：
shift+c

将所选择的外框全部选中，然后
DSD快捷键

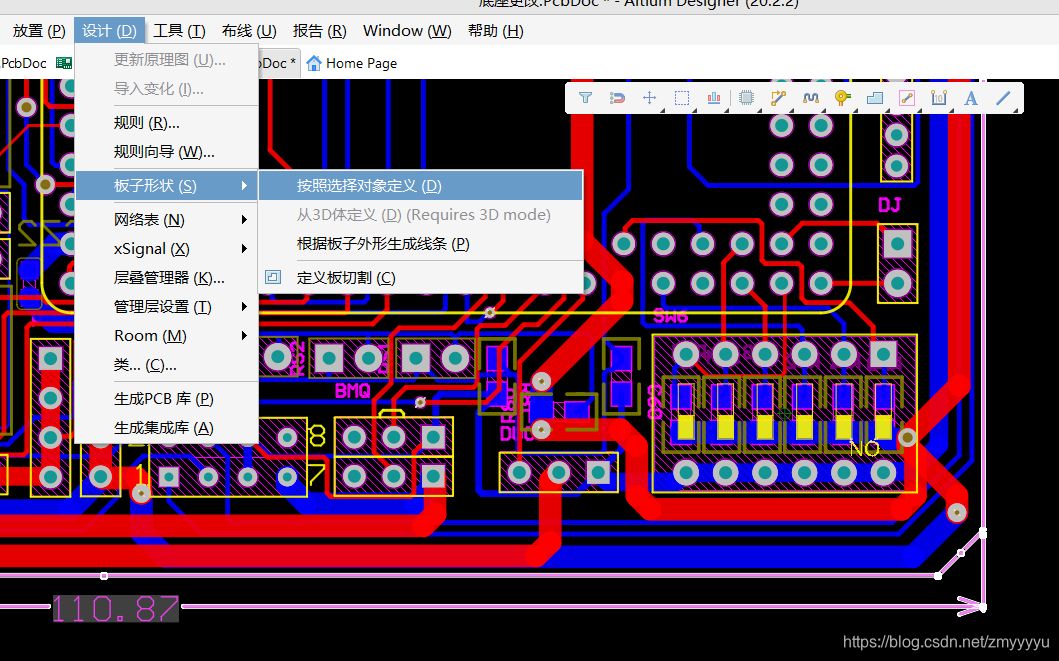

快速的将所选择的板框重新定义
然后新生成一个新的同样大小的黑框

快捷键是M

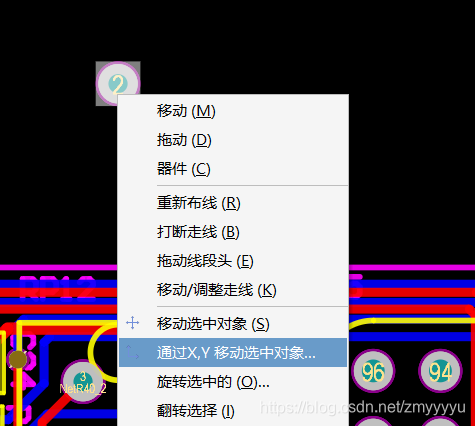

固定孔移动的XY的距离一般是5 5 mm


叠层设置：
2 4 层差别
成本 电源层 地层（专门用来进行回流和屏蔽） 平面完整性也得到了保证 信号质量会好一些
信号质量 （4层好）

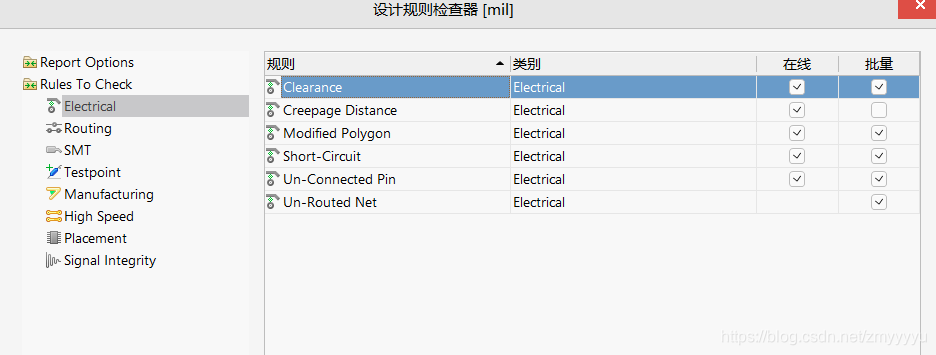

开始的绿色信号报错，和判断PCB的层数可以看

搜索绿色报错和判断进行观看
四层板怎样对其进行叠层：

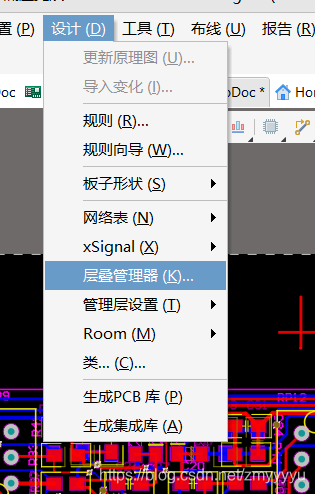

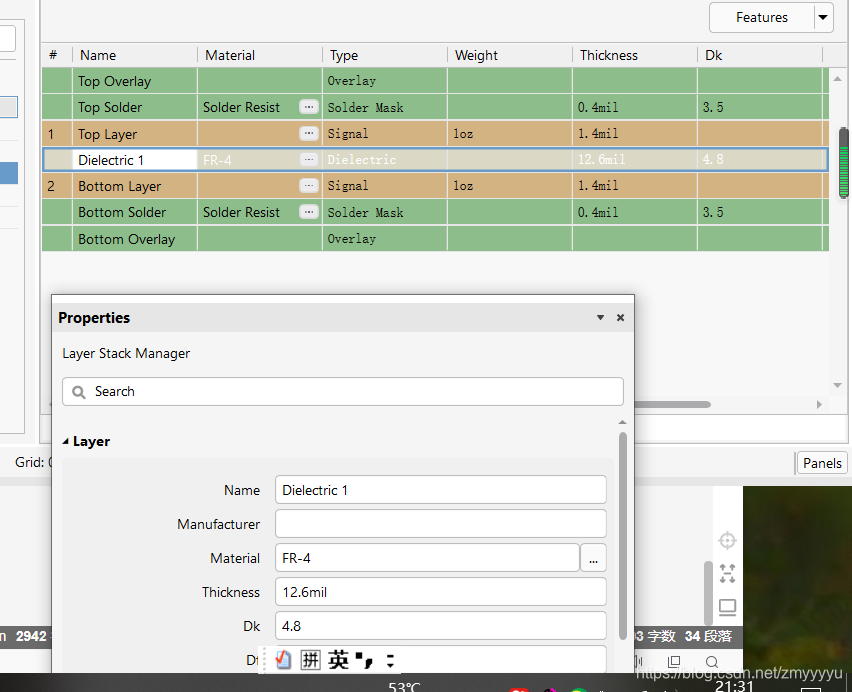

出来这个：第一个是 丝印层
2.阻焊层
3.信号层

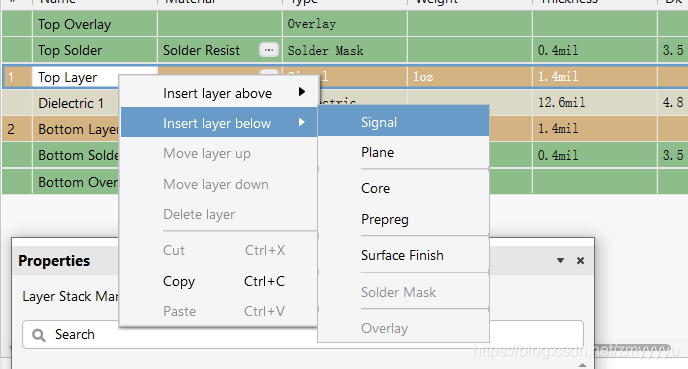

如图所示，右键进行层的添加
Signal 是正片层
PLane 是负片层
Core是芯板 （类似于绝缘材料）
Prepreg PD片
surface finish 表面处理

GND表示层属性 POWER
02表示的是在第几层

添加完之后可以看到底部有添加后的层数
负片层和正片层的区别：
正片层
是有铜的

负片层没有铜

对于负片层直接添加网络

负片层可以直接绘制这样一个区域对其进行分割
正片层是直接画铜的
正片见到的就是铜
负片不是铜

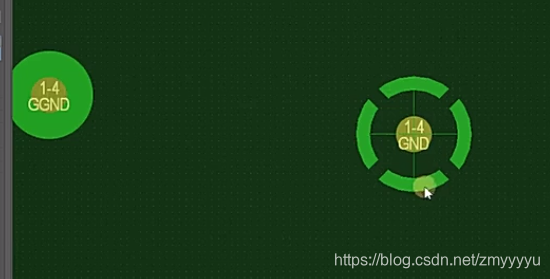

网络是否和焊盘连接上，右边是连上的 ，左边是没有连上的
