电赛电源驱动讲解

电源

主要用到的是降压,LDO:线性稳压芯片
线性稳压电源主要用的是DC-DC芯片 LM2940 AMS1117 LM7815
稳压好不好看纹波
缺点:受功率限制,不能过大电流
DC-DC 类芯片:LMR16020 TPS562200
可以过1A、2A的电流
缺点:外围电路复杂
15V 5V 3.3V 1.8V (电赛主要用到的电压)
通过输入一个24V左右的电压,通过DC-DC芯片降压电路降到上面几个电压
LMR16020 频率越高越好,频率越高,纹波越小,用的电容的容值和电感的感值越小
画PCB的时候注意封装问题

驱动

电源分四大块:主电路 电源电路 驱动电路 检测电路
主电路是根据题目中给的条件进行设计,主电路的供电要用到学生电源,主电路要供电的电压通常为几十V
电源电路给驱动和检测电路供电,驱动电路,驱动MOS,检测电路,检测电压电流
驱动MOS
电压型器件
控制MOS的开通与关断,要在栅极上加电压
当栅极上的电压达到开启电压的时候,MOS就会开启,相反就是关断
常用的芯片:IR2103 IR2104(贵,死区时间短) EG2103 EG2104(死区时间长) TLP250(光耦隔离型)
数据手册:1.百度
2.TI官网
3.立创
需要驱动电路的原因:单片机的3V3电压不能驱动MOS,MOS的驱动电压要达到15V以上
死区存在的目的是:避免上下桥臂同时导通 上下桥臂同时导通会存在短路的风险

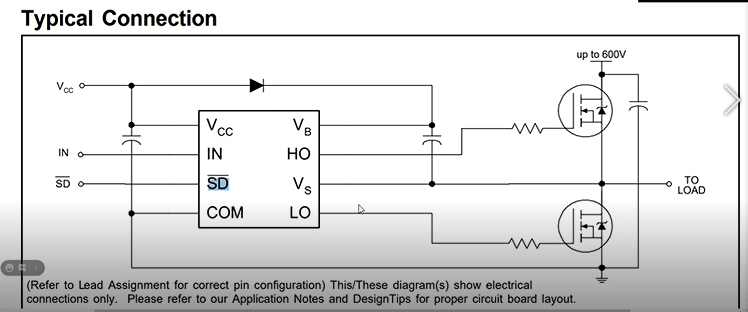

在这里插入图片描述

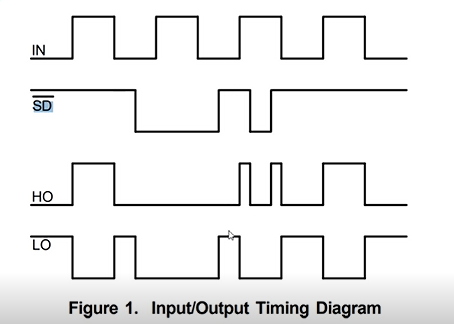

SD控制 MOS管是否导通
SD为低电平时,MOS都截止,为高电平时,输出高低取决于输入
在这里插入图片描述

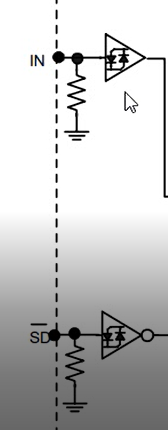

内部有个下拉电阻,没有输入的时候,默认为低电平,起保护的作用(2104)

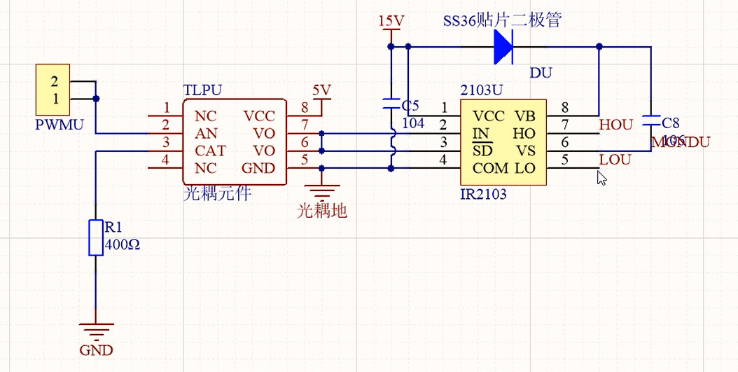

二级管 SS14 改名为SS36
自给电路的作用:加二极管防止电流灌流
在这里插入图片描述
占空比不能给100%,不然会导致MOS发烫
2103:波特图分析,HIN和LIN不同的时候,MOS都截止,芯片不工作
SD一般直接VCC
注意:当输入给一段时间的PWM波后,撤除, 输入IN默认低电平,此时,HO输出低电平,MOS不导通,LO输出满占空比的高电平,MOS一直导通
在这里插入图片描述
在做BOOST中,要注意

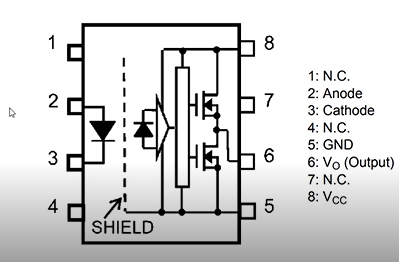

TLP250
在这里插入图片描述
当单片机引脚输出高电平的时候,3号引脚默认接地,二号引脚接单片机输出引脚,
输入为高电平时,灯发亮,6输出的是8,是高电平,相反 输出低电平,数据手册中的真值表可以查到

在这里插入图片描述
