基于Q-learning方法的地铁列车时刻表重新调度


文章信息


《Metro Train Timetable Rescheduling Based on Q-learning Approach》是发表在2020 IEEE 23rd International Conference on Intelligent Transportation Systems (ITSC)上的一篇文章。


摘要


在地铁系统中,不可预测的干扰会影响正常运行,给乘客带来诸多不便。本文研究了地铁管理中考虑实际操作的列车时刻表改期问题。首先,建立了以改期时刻表偏差、乘客总延误时间和能耗为目标的优化模型。同时,介绍了约束条件和一些实用的重调度规则(如预编程速度曲线、列车扣留策略)。其次,将该模型重新构建为马尔可夫决策过程(MDP),明确了状态、动作和奖励函数,然后采用提出的Q-learning方法求解。最后,以北京亦庄地铁线的运行数据为例,验证了该方法的有效性。结果表明,在短时间内可以得到优化目标之间的权衡解。


介绍


随着中国轨道交通的快速发展,地铁系统提供的快速、便捷的服务使乘客受益匪浅。但在一些不可避免的干扰场景下(如基础设施故障、设备故障),巨大的客流需求也给运营管理带来了很大的压力。如果发车间隔较短,主要延误很容易在列车之间产生连锁反应,导致无法实施计划的列车时刻表。更重要的是,列车延误的发生会影响服务质量和乘客满意度。在这种情况下,需要及时调整计划的时刻表,以减少对乘客的负面影响。调度员的操作非常复杂,包括呼叫司机、通知站内工作人员、记录操作过程等,可能会降低重调度策略的效率。因此,有必要设计一种算法来辅助调度员处理列车延误,使列车从干扰中迅速恢复正常运行。

当由干扰引起的主要列车延误时,如果其后的列车不在其后的车站滞留,可能会导致其后的列车在该区段内停止或缓慢运行。从乘客的角度来说,如果持续一段时间,会带来很大的不适。因此,调度员会尽量安排列车在车站停靠,以避免不必要的恐慌。此外,列车运行和停站时间的调整是列车自动运行(ATO)系统中另一种最常用的基于预编程速度曲线的运行调整策略,与列车运行时间一一对应。考虑到这些实际的调度策略,本文首先在多目标TTR模型中引入了扣留策略和运行水平。从决策的角度,将模型转化为MDP模型,并提出了相应的强化学习方法。


问题描述


我们考虑的地铁线路结构如图1所示,包括上行、下行和一个折返站。车站和区段用1,2,…,2I表示。


根据地铁系统的特点和实际运行情况,提出了一些假设。

1) 由于地铁系统布局单一,车站通常没有侧线。从这个意义上说,本文不允许超车和交叉策略。换句话说,所有的列车都以先进先出的方式运行,并在每个车站停车。

2) 某一运营级别对应的特定路段的运行时间是一个固定值,因为ATO系统预先编程了速度曲线。

3) 不考虑外部因素,如极端天气、地震等导致完全中断运行的情况。

A. 目标函数

本文从计划时刻表与改期时刻表的偏差、能耗和乘客总延误时间三个方面考虑优化目标。

TTR问题首先是为了尽快恢复正常的运行秩序和计划的时间表。Tdeviation用于表示计划时间表与改期时间表的偏差之和,具体表示如下


其中T~arrive k,i和Tarrive k,i分别代表列车k到达i站的计划时间和重新安排的时间;T~depart k,i和Tdepart k,i分别代表k次列车从i站出发的计划时间和改期时间;K是需要改期列车数量的总和,2I是车站和路段的数量总和。

其次,列车在固定路段的能耗取决于行驶时间,而行驶时间是由运营水平决定的。一旦给出了运营水平,就可以确定这部分消耗的能量。那么总能量消耗可以由Econsume给定


式中Ek,i为列车k在第i段的能耗。

扰动下的列车延误会降低服务质量,从而影响乘客的满意度。车上乘客到达目的地的延误时间Tdelay计算为


其中Narrive k,i是k次列车在i站下车的乘客人数。

综上所述,我们制定了目标函数,使这些指标的加权和最小,以达到运营成本和服务质量之间的权衡,即


式中ωd、ωt、ωe为权重系数,表示不同指标的重要性。

B. 约束

1) 车头时距约束:为了保证安全,列车必须满足一定的车头时距,这是通过下限来保证的。只要同一站点相邻列车的到站和发站时间被限制,这些约束条件就会得到满足,写为


其中hmin为最小车头时距。

2) 运行和停站时间约束:如上所述,这里考虑ATO系统中预编程的速度曲线。因此,运行时间由运营水平唯一决定。设δl k,i和ηn k,i为表示是否选择运营水平l或n的二元变量,对运行和停站时间的约束公式为



其中Rl k,i为运营水平l的运行时间,Dn k,i为运营水平n的停站时间。由式(9)可知,k次列车在i段或i站只能选择一种运营水平。

3) 折返约束:列车到达I站后,会折返并改变行驶方向。因此,我们使用周转约束来指定列车返回所需的时间,它被描述为


其中tturn是I站的折返时间。

4) 列车运力约束:本文建立客流需求OD矩阵,预测动态客流,计算列车延误的负面影响,定义为

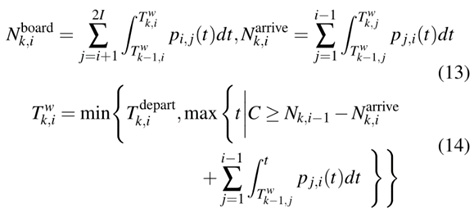

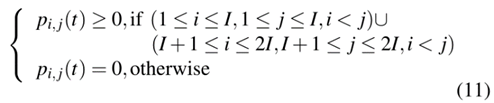

列车延误将不可避免地导致站台拥挤。在这种情况下,由于运力限制,站台上的乘客可能无法同时全部上车。根据OD矩阵,可以得到在i站可以登上k次列车的候车乘客数量。它不仅与i站的乘客到站率有关,还取决于是否有乘客无法登上上一趟列车。Tw k,i定义为最后一名在i站登上k次列车的乘客进入该站的时间,则列车运力约束可表示为



式中,C为列车运力;N k,i为k次列车到达i站时车上的乘客人数;N arrive k,i是在i站登上k次列车的乘客人数。特别地,N k,0=N arrive k,0=N depart k,0=0。

5) 动力学约束:为了便于能量计算,有必要建立一些动力学约束。列车在区段运行一般分为加速、巡航、滑行和制动四个阶段,分别用tl,a k,i、tl,c k,i、tl,o k,i和tl,b k,i表示。一般认为只有前两个阶段有能量消耗。阻力按产生方法分为基本阻力和附加阻力两种。在实际应用中,基本阻力基本遵循戴维斯公式。对于附加阻力,考虑了梯度因子。所以t时刻的牵引力可以由下式获得


式中,Mk,i为列车质量,等于列车净重与车上乘客质量之和;R0、R1、R2为Davis公式的系数;al k,i(t), vl k,i(t)分别为列车k在t时刻速度水平为l时的加速度和速度;θk,i(t)为列车k在运行时间t时第i段的路径梯度。

根据机械功率方程,能量消耗可由牵引力乘以速度的积分计算,即为


C. 列车扣留策略

目前调度员处理延误的方法有:(1)缩短路段运行时间;(二)扣留跟随列车;(3)利用备用列车;(4)让列车在中间站折返。本文基于方法(1)和方法(2)重点研究TTR问题。通过上述分析,可以通过调整运营水平来缩短运行时间。其次介绍了列车扣留策略。

在实际的地铁系统中,跟随列车无法根据主要延误实时调整车速。因此,如果由扰动引起的主要延误违反了安全约束,接下来的列车需要被调度员在随后的车站扣留。图2描述了一个应用列车扣留策略的例子,其中计划时刻表为黑色实线,重新安排的时刻表为橙色虚线。当列车1因车辆故障无法从4号站开出时,2、3、4次列车需分别扣留在3、2、1号站,直至满足最小车头时距。

至于如何确定列车是否需要扣留,我们关注的是上一趟列车的发车时间。定义二元变量µk,i为使用列车扣留策略的标志,表示为


经判定需扣留的列车,应相应调整停运时间。在日常运行中,即使在干扰下,列车之间的跟踪间隔也应保持。因此,可以按如下方式更改停站时间


另外,如果1号站有列车扣留,则无法再实施列车扣留策略,后续列车到达该站的时间调整如下



基于Q-learning方法的列车时刻表调整


Q-learning方法是强化学习(RL)的内容,适用于处理多阶段决策。为了解决上述问题,我们在本节中首先将模型转换为马尔可夫决策过程(MDP),以便于理解。在此基础上,提出了一种基于查找表的调整时刻表获取算法。

A. MDP的基本要素

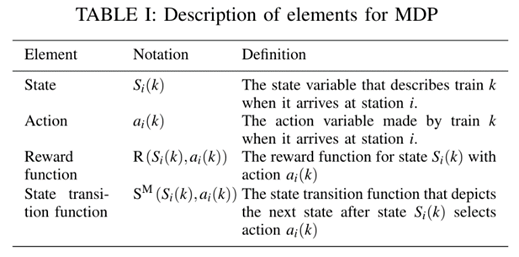

MDP是描述从交互中学习的问题的框架。在智能体和环境的交互作用下,通过试错来改变决策。具体地说,在智能体选择动作之后,环境更新并返回奖励。在本文中,智能体的任务就是使这些奖励最大化。接下来,详细介绍MDP中各元素的定义,如表I所示。


1) 状态和动作:为了解决奖励和转移函数的计算,每个状态都应该有相应的记录信息,称为状态变量。列车k在i站的状态变量定义为


其中状态变量N onboard i (k)为车上乘客人数;T arrive i (k)表示k次列车到达i站的时间。

这些动作对应于优化模型的决策变量,即列车的停站时间和运行时间。因此,每个状态的动作定义为


其中ri(k)表示第i次列车在k站的停站时间,di(k)表示第i次列车在k站之前的运行时间。具体来说,rI(k)和r2I(k)是周转时间。

2) 奖励函数:列车时刻表调整问题以能量消耗、时刻表偏差和乘客的延误时间为目标,由式(4)表示,则状态Si(k)和动作ai(k)的奖励为


其中S是所有可能状态的集合,A是所有可以选择的可行动作的集合。

3) 状态转移函数:状态转移函数SM涉及上车人数和列车节点的变化。乘客转移规律由式(12)描述。列车节点不仅指车站指标的变化,还指列车k到达i站的时间,记为


B. 求解方法

基于Q-learning方法,设计了一种有效的算法来解决本文提出的列车时刻表调整问题。Q-learning是一种近似动态规划方法,它利用近似结构逼近动态规划方程中的价值函数,从而满足Bellman最优性原则。在这里,我们引入了一种使用迭代查找表和离线策略的近似方法,即学习到的价值函数与所遵循的策略无关。

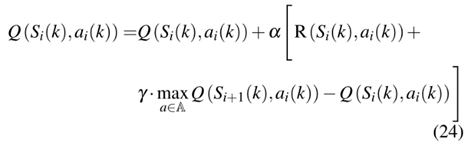

建立一个矩阵来表示查找表,它的列是不同的状态,行是所有可能的动作的排列之一。然后使用ε-贪婪策略来选择动作。一旦智能体选择了一个动作,相应的查找表位置将更新如下


式中,α为学习率;γ是折扣因子,可以理解为未来步骤的重要性。

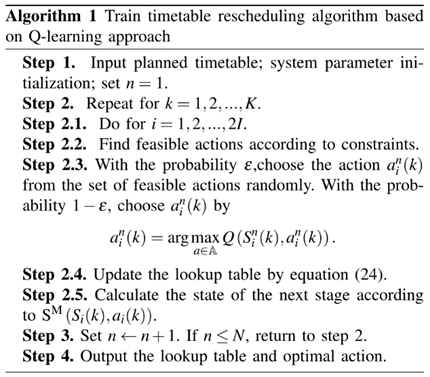

算法1对算法过程进行了完整的总结。



案例研究


以北京亦庄地铁线为例,在短时间内得到了较好的解决方案。同时,可根据实际需求改变权重系数,使算法适用于不同的延迟场景。
