“看门狗”是怎么看好门的？（一）

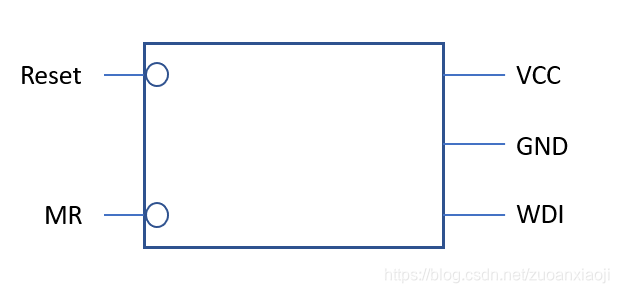

看门狗的主要功能，防止软件跑飞导致系统异常。国内使用较多的看门狗芯片是ADI公司的，当前国内厂家3peak所做的看门狗软件也被大量使用在某通信公司。看门狗电路框图如下图所示：

看门狗拥有三大功能：

• 上电复位；

当供电电压<0.3*VCC时，看门狗上电复位生效，ReSet信号输出低电平（120ms~280ms）当供电电压>0.3*VCC时,看门狗Reset管脚输出高电平。

在使用上电复位功能时，需要充分考虑VCC的上升沿，下降沿，已经供电的单调性。

XXX公司的看门狗芯片，由于VCC上电较缓慢，导致了ReSet管脚异常拉低，整个模块异常复位。

• MR管脚复位；

MR管脚输入低电平时，MR管脚复位功能生效，此时Reset信号拉低，低电平持续时间为160ms(典型时间)。该功能主要应用在信号软件复位。比如某些大模块的软件复位，此时不进行掉电复位。

• 饿狗复位

饿狗复位功能生效时，WDI不喂狗，给出一个低电平，ReSet信号输出低电平。WDI给出一个恒定的脉冲信号，业内定义为喂狗，此时Reset信号为高电平。当WDI管脚输入介于0.3*VCC~0.7*VCC中间时，处于禁狗模式。WDI功能不生效。

WDI功能，需要关注以下两点

1. Reset信号拉低时，持续喂狗，是否会导致Reset信号无法拉高?

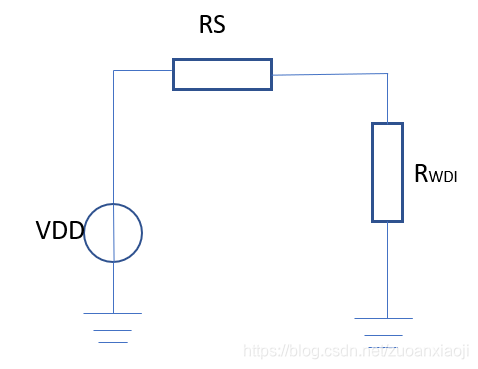

2. WDI处于禁狗模式时，输入信号的IO等效为一个电压源+内阻，与看门狗软件组成如下电路：

       若此时分压比不合适，会导致 WDI管脚拉低，进入饿狗复位模式，并且持续拉低，无法恢复。

       此外，WDI管脚在喂狗时，需要关注喂狗信号的脉冲周期和脉冲宽度。需要在使用前，完成相关的UT测试，避免后续搭配着ASIC芯片使用时，出现很多问题。例如：芯片初始化时，DDR信号清楚的脉冲宽度为4ms,若使用的看门狗WDI的脉冲宽度为8ms,此时，喂狗功能异常，就会导致Reset信号拉低，芯片工作异常，加载异常。

       看门狗使用最多的两种功能：上电狗和软件狗。
