STM32CUBEMX自动生成代码的巨坑

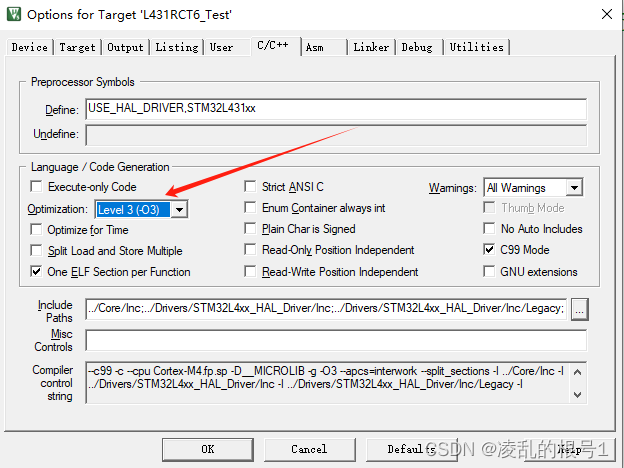

使用cubemx 进行相关配置后导出的keil工程会将keil编译器的代码优化等级默认设置为3,如下图

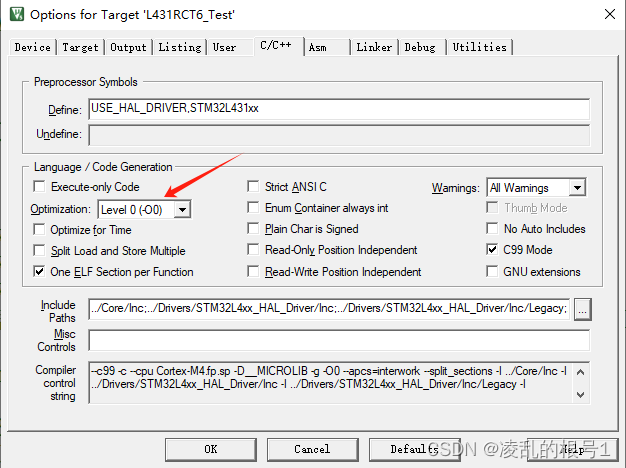

在实际应用中 过高的优化等级的编译器会将它认为无用的代码部分给优化掉,可能就将你的代码逻辑搞没了  让你怀疑人生!cubemx导出新工程后第一件事一定要将优化等级设置为0如下图:

### 使用STM32CubeMX生成初始化代码教程 #### 选择合适的微控制器型号 在启动STM32CubeMX之后,界面会提示用户输入项目名称以及保存路径。随后,在主界面上方可以看到一系列选项卡用于挑选目标MCU(微控制单元)。这里可以通过搜索栏快速定位到所需的特定系列器件,比如STM32F405RG这款高性能Cortex-M4内核处理器[^1]。 #### 配置硬件资源 一旦选定具体的MCU型号后,便可以进入下一步来设定其各项特性参数。这一步骤涉及到了解各个引脚的功能定义及其关联外设的选择;对于每一个被激活的外设模块,还可以进一步调整内部寄存器位以满足实际应用场景下的具体需求。值得注意的是,该工具能够自动检测并解决可能出现的管脚冲突情况,从而简化了开发者的工作流程[^2]。 #### 设定时钟树结构 时钟配置是嵌入式系统设计中的重要环节之一。借助于STM32CubeMX内置的强大向导功能,即使是没有太多经验的新手也能轻松完成复杂的PLL倍频、分频运算等操作。只需按照屏幕上的指示逐步填写所需数值即可获得最优解方案,确保整个系统的稳定运行[^3]。 #### 下载必要的软件包 为了支持更多高级特性的集成开发环境(IDE),如Keil MDK, IAR Embedded Workbench 或者基于Eclipse平台构建而成的GNU ARM Eclipse插件等,可能还需要额外安装由ST官方提供的专用库文件。这些资料通常包含了丰富的API接口文档说明和技术白皮书等内容,有助于加速产品迭代周期的同时也提高了最终产品质量水平。 #### 生成功能完整的源码框架 当上述准备工作全部完成后,点击菜单栏里的“Project”-> “Generate Code”,此时STM32CubeMX将会自动生成一套适用于所选编译器的标准模板工程。这套模板不仅涵盖了所有已启用组件的基础驱动程序片段而且还预集成了部分常用中断服务例程(ISR)入口地址表项声明语句等等有用的信息。 ```c // 示例:main.c 中的部分内容 int main(void){ HAL_Init(); // 初始化HAL库 SystemClock_Config(); // 调用之前设置好的时钟配置函数 MX_GPIO_Init(); // GPIO初始化 /* 用户应用程序入口 */ } ```
