栏目介绍： “论文快讯”栏目旨在精简地分享一周内发表在高水平期刊上的Metasurface领域研究成果，帮助读者及时了解领域前沿动态，如果对专栏的写法或内容有什么建议欢迎留言，后续会陆续开启其他专栏，敬请期待。
论文基本信息
- 标题: Metasurface spectrometers beyond resolution-sensitivity constraints
- 作者:
共同一作：Feng Tang(绵阳科技城光电技术研究所)；
共同一作：Jingjun Wu(南京理工大学电子与光学工程学院)；
共同一作：Tom Albrow-Owen(剑桥大学工程系)；
共同一作：Hanxiao Cui(四川大学航空航天学院)；
Fujia Chen(浙江大学信息科学与电子工程学院)；
Yaqi Shi(浙江大学信息科学与电子工程学院)；
Lan Zou(西南科技大学信息工程与生命科学与工程学院)；
Jun Chen(绵阳科技城光电技术研究所)；
Xuhan Guo(上海交通大学电子工程系)；
Yijun Sun(浙江大学信息科学与电子工程学院)；
Jikui Luo(浙江大学信息科学与电子工程学院)；
Bingfeng Ju(浙江大学信息科学与电子工程学院)；
Jing Huang(西南科技大学信息工程与生命科学与工程学院)；
Shuangli Liu(西南科技大学信息工程与生命科学与工程学院)；
Bo Li(绵阳科技城光电技术研究所)；
Liming Yang(南京理工大学电子与光学工程学院)；
Eric A. Munro(剑桥大学工程系)；
Wanguo Zheng(南京理工大学电子与光学工程学院)；
Hannah J. Joyce(剑桥大学工程系)；
Hongsheng Chen(浙江大学信息科学与电子工程学院)；
Lufeng Che(浙江大学信息科学与电子工程学院)；
Shurong Dong(浙江大学信息科学与电子工程学院)；
Zhipei Sun(阿尔托大学电子与纳米工程系)；
通讯作者：Tawfique Hasan(剑桥大学工程系)；
通讯作者：Xin Ye(西南科技大学信息工程与生命科学与工程学院)；
通讯作者：Yihao Yang(浙江大学信息科学与电子工程学院)；
通讯作者：Zongyin Yang(浙江大学信息科学与电子工程学院) - 发表时间: 2024年12月6日
- 发表期刊: Science Advance （JCR-Q1，IF=11.7）
论文快览：
- 解决的问题： 在光学光谱仪领域，随着设备尺寸的缩小，分辨率与灵敏度之间的权衡成为技术瓶颈。研究者面临的挑战是如何打破这一限制，实现高分辨率下的高灵敏度光谱分析。
- 提出的方法： 论文提出了一种基于介质超材料编码器的微型光谱仪平台，利用光子准束缚态在连续体中的特性（qBICs）。通过调整超材料编码器的几何参数，可以在提高分辨率的同时增强光通量，从而克服传统光谱仪的分辨率-灵敏度权衡限制。这种方法结合了硬件设计创新和算法创新，通过计算重建算法从编码的光谱信息中重建出原始光谱。
- 实现的效果： 实验结果显示，该系统相较于传统设计，光子收集效率提高了两个数量级。在超低强度荧光和天文光子光谱学中展示了其灵敏度优势，能够以1.9纳米的分辨率实现光谱分析，显著提高了光谱仪的实用性。
论文重要图文：
-
摘要：传统的光谱仪设计通常需要在分辨率和灵敏度之间做出妥协，特别是在设备和探测器尺寸缩小时。在这里，我们报告了一种可小型化的光谱仪平台，该平台通过增加分辨率来增强光到探测器的通量。这个基于超表面编码器的平台兼容CMOS工艺，设计目的是展示光子束缚态在连续谱中的特性，其中操作范围可以通过简单调整几何参数来改变或扩展。与传统设计相比，该系统能够提高多达两个数量级的光子收集效率；我们通过超低强度荧光和天体光谱学实验演示了这一灵敏度优势。这项工作代表了光谱仪实际应用的进步，为集成、基于芯片的设备提供了一条途径，能够在无需长时间积分的情况下保持高分辨率和信噪比（SNR）。
-
结论：我们通过工程化带有光子束缚态（qBICs）的超表面，展示了可以构建出一种新型微型光谱仪的基础组件，这种光谱仪不受传统滤波器阵列系统中灵敏度限制的束缚。通过计算光谱重建算法的辅助，这些设备为开发一种既能保持高分辨率又具备高灵敏度的高度小型化平面光谱仪平台提供了一条途径。这些设备对于诸如拉曼光谱、天文光谱仪和纳米尺度生物医学光谱等低光强应用可能非常理想。
-
重要图片：

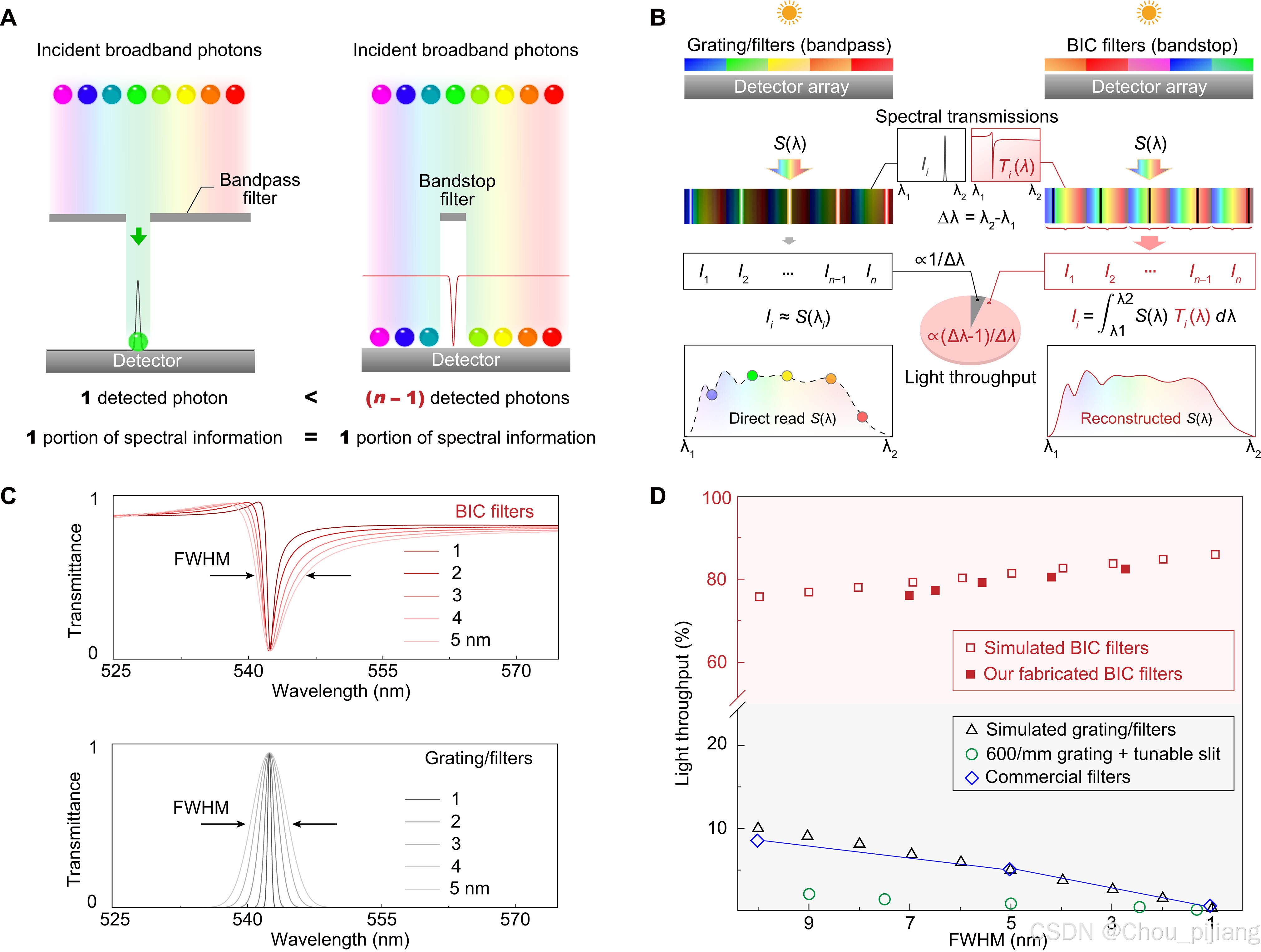

Fig. 1
基于BIC灵感的光谱仪设计的带阻策略。
(A 和 B) 比较了在设计基于滤波器阵列的光谱仪时的带通和带阻策略。
© 模拟的带通特性与qBIC带阻特性。
(D) 光通量与传输特性FWhM的关系，在宽光谱光（500到600 nm）照射下，分别通过模拟的和商业的光栅及滤波器系统进行传输，FWhM值不同。

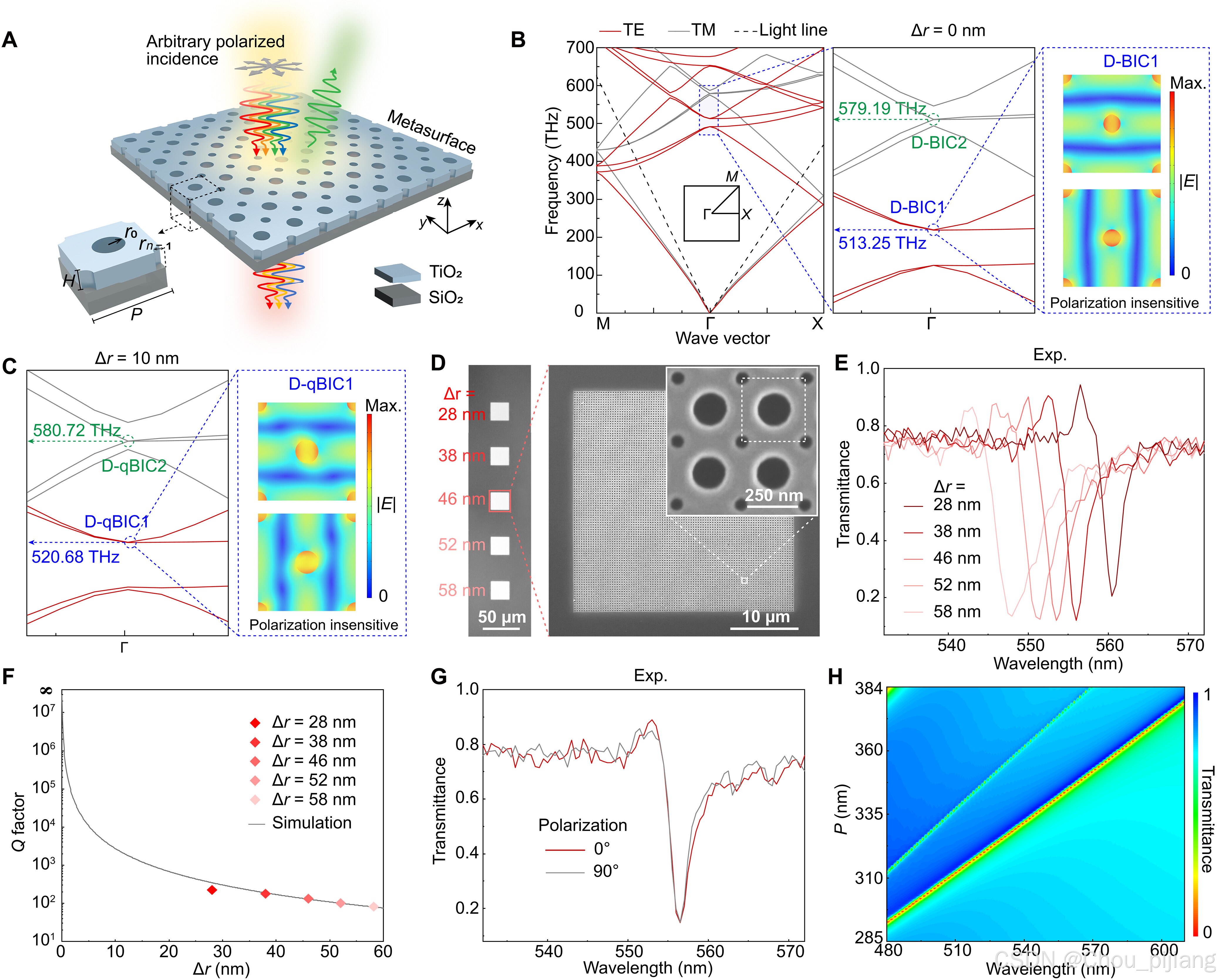

Fig. 2
具有偏振无关qBIC的像素化超表面。
(A) 所设计的二元超表面示意图，由圆柱形纳米孔构成，按平方晶格排列，刻蚀在厚度为H = 92 nm的TiO₂薄片中。单元格（左）以间距P排列，由两种不同半径r₀和r₁的孔构成。
(B) 当Δr = r₀ − r₁ = 0 nm时，该超表面的带结构和场分布。中间面板显示了靠近双重简并BICs的带结构放大图。右面板展示了D-BIC1的场分布。
© 当Δr = 10 nm时，接近D-qBIC的带结构及其对应的场分布（D-qBIC1）。
(D) 制造的1 × 5 qBIC基础的超表面滤波器阵列的SE-M图像，Δr分别为28、38、46、52和58 nm。
(E) 测量的在不同Δr值下的透射光谱。
(F) 从模拟和测量（E）透射光谱中提取的D-qBIC1的Q因子。
(G) 在0°和90°偏振下的测量透射光谱，展示了偏振无关的响应。
(H) 模拟的超表面透射光谱，针对100个具有不同单元格间距P的滤波器。在本图的所有演示中，P = 338 nm。

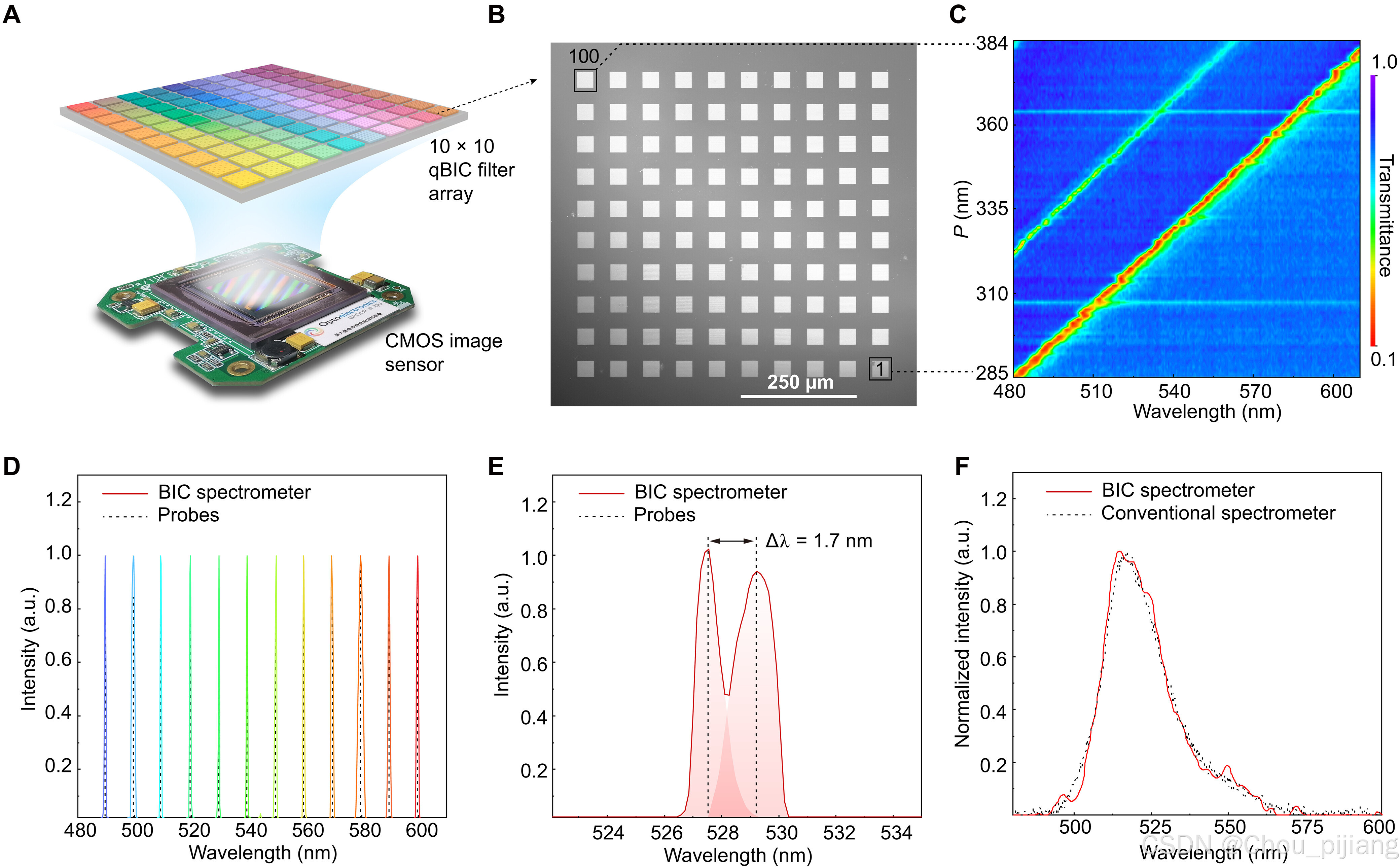

Fig. 3
基于qBIC超表面的微型光谱仪。
(A) 光谱仪示意图，特征为一个10 × 10的qBIC带阻滤波器阵列，集成在一个CMOS成像传感器上。
(B) 制造的超表面滤波器阵列的SE-M图像。
© 100个滤波器的带阻透射特性ti(λ)。
(D) 测量的重建光谱，展示了可分辨的单色谱线（黑色虚线）在可见光范围内。
(E) 测量的重建光谱，展示了两个窄谱线的分辨能力，能够分辨出1.7 nm的光谱线分离。
(F) 测量的重建光谱与传统光谱仪测得的宽光谱光源光谱相比，表示为相对信号。a.u. 为任意单位。

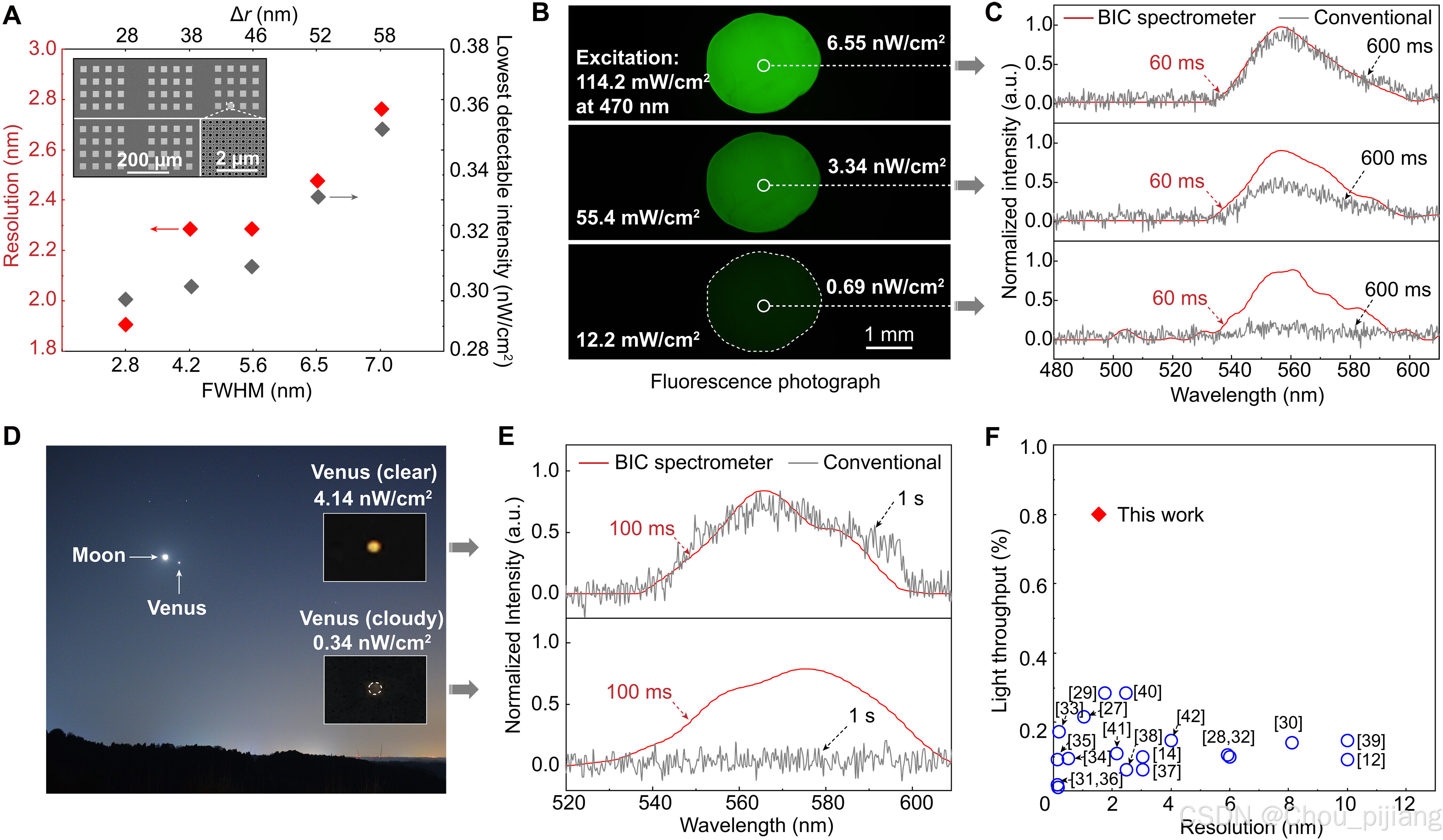

Fig. 4
使用超表面光谱仪进行低光强检测的演示。
(A) 五种不同Δr值的qBIC光谱仪的分辨率和最低可检测强度，每个由16个超表面滤波器单元组成，展示了分辨率与灵敏度之间的正相关关系。插图展示了这五种光谱仪和一个滤波器单元的放大SE-M图像（右下角）。
(B) 在不同激发强度下拍摄的细菌荧光照片。
© 使用qBIC超表面光谱仪（红色）和传统小型光谱仪（黑色）分别测量的相应光谱。
(D) 夜空的彩色照片，放大插图显示清晰和多云条件下的金星。
(E) 来自(D)的金星可见光谱，分别对应清晰（上）和多云（下）条件，通过BIC光谱仪和传统小型光谱仪测得。对于©和(E)，传统的小型光谱仪为Avaspec-ULS2048CL（600/mm光栅，25μm缝隙，37,5000计数/μW每毫秒积分时间，为高端商业小型/微型光谱仪）。
(F) 一些最新（重建型和传统型）小型光谱仪的光通量效率（表示为到达探测器的最终光强与光谱分散/选择前的总光强的百分比）和分辨率。
参考文献
- Tang F, Wu J, Albrow-Owen T, et al. Metasurface spectrometers beyond resolution-sensitivity constraints[J]. Science Advances, 2024, 10(49): eadr7155. DOI:10.1126/sciadv.adr7155
