学习运算放大器典型电路问题及其解释

 前言：该博文为本人在学习运算放大器过程中查看书籍过程中存在的疑惑点，在通过仿真或者实物验证的前提下发表自己对于该问题的解释，如果大家有更好的解释或者本人解释错误的话，还请提出，大家相互学习，并且本博文会不断更新新问题，希望大家在遇到相关问题时候有所帮助！

问题一：小信号经过运算放大器放大后是否还需要电压跟随器来稳定？

答案：不需要

解释：大家知道跟随器也称阻抗变换器（缓冲器）或功率放大器。应用在高内阻的信号源和低阻负载之间，当我们仿真可以看到，负载处的电压很小，其信号源并不能很好的正常发挥作用。所以需要跟随器（跟随器相当于增益大小为1，输入阻抗很大，输出阻抗很小）

当我们已经用了运算放大器来放大电路之后，可以知道输出的信号做为信号源的话输入阻抗为运算放大的输出阻抗很小，所以不需要跟随器来跟随！

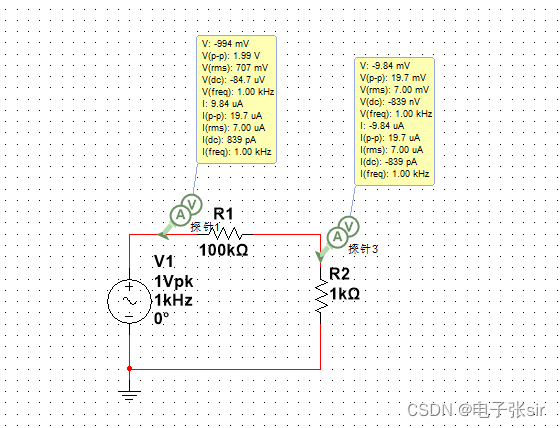

实验效果： 不接跟随器出来的波形 VS  接跟随器出来的波形

问题二： 运放通过抬压之后防止正弦波被削底，在经过运算放大器之后接电容是否会将抬压部分滤除从而滤波得的波形被削底

答案：不会

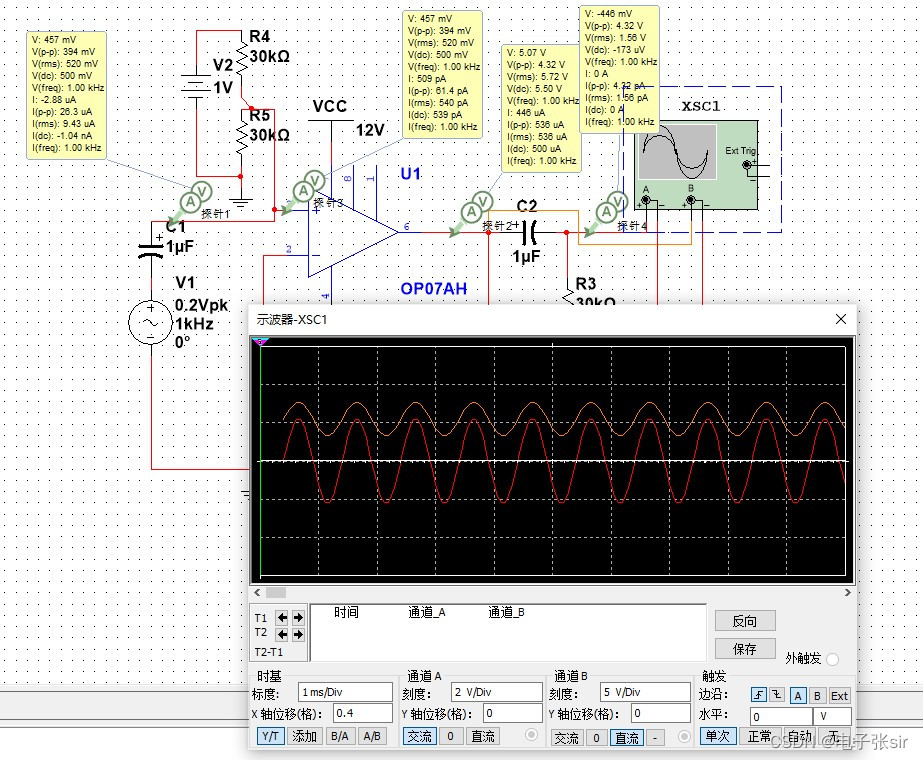

解释：可以看到仿真图中在正弦波经过抬压跟随后，用示波器在电容前与电容之后进行观测，可以发现，波形并不会出现削底现象，只是将抬压部分的直流滤除 ，但是我们一般为了ADC更好的采集，一般不会将抬升的直流电给滤除。

问题三：由于是单电源供电，需要引入抬压VCC/2，但是 为什么在反向端也引入VCC/2呢？

解释：在一般设计中，抬压VCC/2是为了防止波形失真，在输入端口需要添加电容隔直通交。

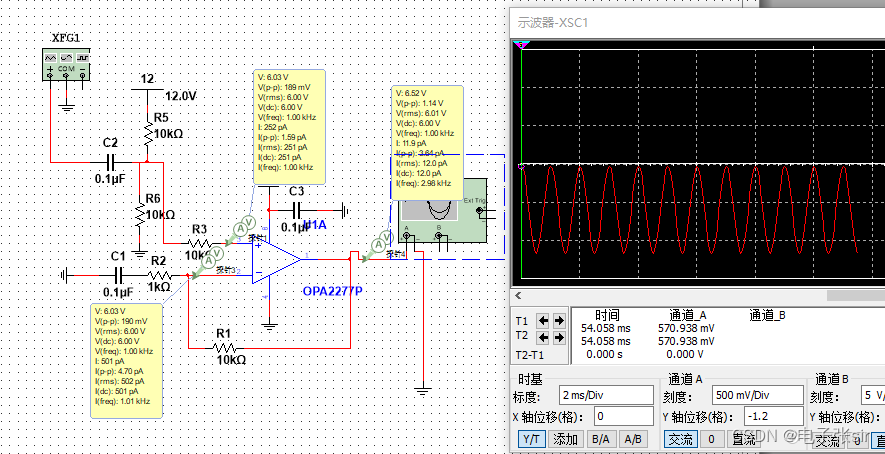

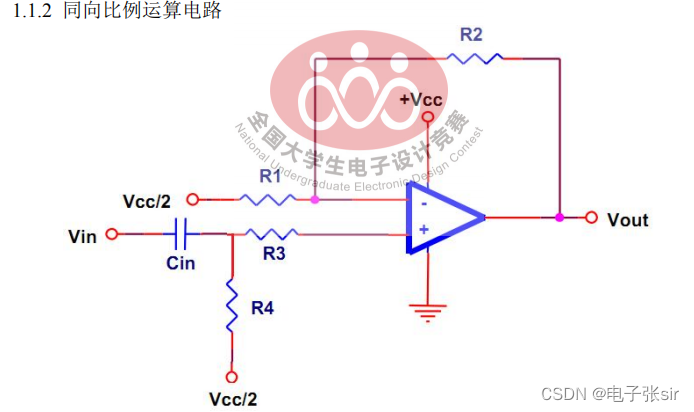

为了防止直流分量也被放大，一般在反向端防止电容来防止直流分量放大。这里的VCC/2的目的便是代替电容来防止直流分量进行放大，通过下图可以看到引入VCC/2与加入电容效果一致。

 问题四： 为什么差分放大电路在同向端和反向端都需要添加电容？

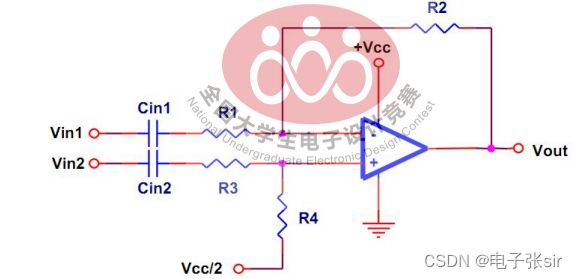

解释：由于是单电源供电，需要进行抬压，但是差分放大需要俩端口输入信号，电路存在反馈回路由于虚断，为了隔直通交，需要加入电容。

问题五：对于一般运算加入偏置电压在同向端加入，而现在在反向端加入偏置电压的目的？

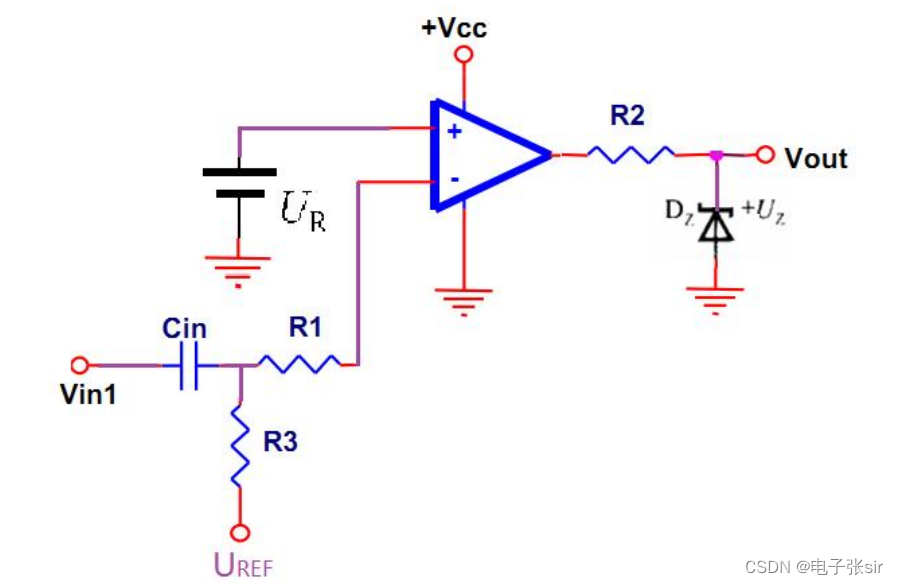

答：由于是单电源供电，为了能够更好的与参考电压比较，引入偏置电压，加在反向端相对于抬高反向端电压，由于电压比较器是开环电路，并不能使用虚短去分析电路，虚断还是成立的。

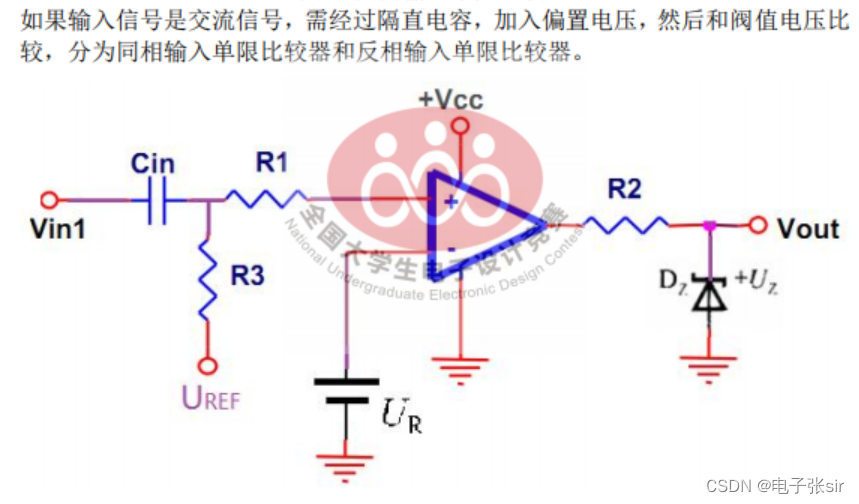

问题六：对于单门限比较器，若是交流信号需要加入偏置电压使之抬压至0V以上再与之阈值电压相比较，如果不加会怎么样？

 答：其实是不影响的，通过仿真可以看到输入电压有负电压也是可以和阈值电压相比较的，不一定要通过偏置电压抬压！
