运算放大器的稳定性分析（一）

已于 2023-08-18 15:34:49 修改
阅读量3.1k 收藏 13
点赞数
分类专栏： 模拟硬件 文章标签： 运放的稳定性 运放输出振荡 稳定性分析 输入输出电容
于 2021-03-09 11:38:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_38345163/article/details/114575600
版权

1、举两个最常见的运放的稳定性问题

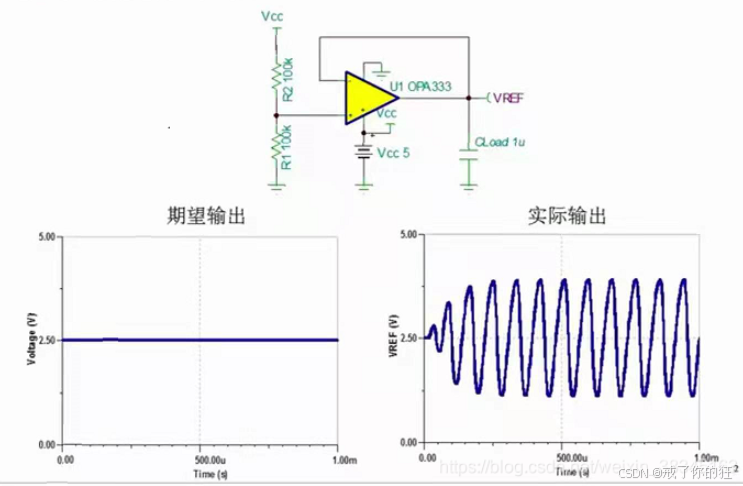

在运放输出直接接一个电容就非常容易使输出振荡。

2、常见的存在稳定性问题的放大器电路

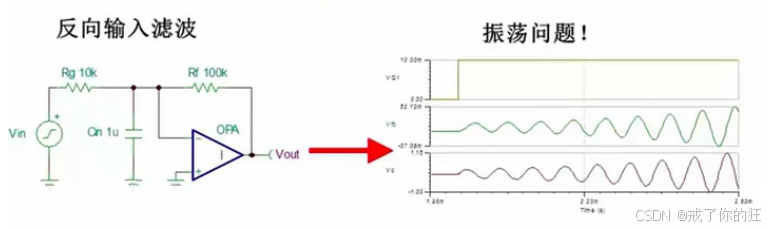

两种类型，一种是输出接了容性负载的电路，一种是输入有电容和大的电阻。

3、放大器电路不稳定的原因分析

不稳定的原因和输出到反馈延时有直接的关系。

延时电路在运放电路中
