STM32 Keil STlink调试总结

在Keil中使用STlink对STM32F103C8T6下载的时候，出现报错 Flash Timeout.Reset Target and try it again，如下图所示

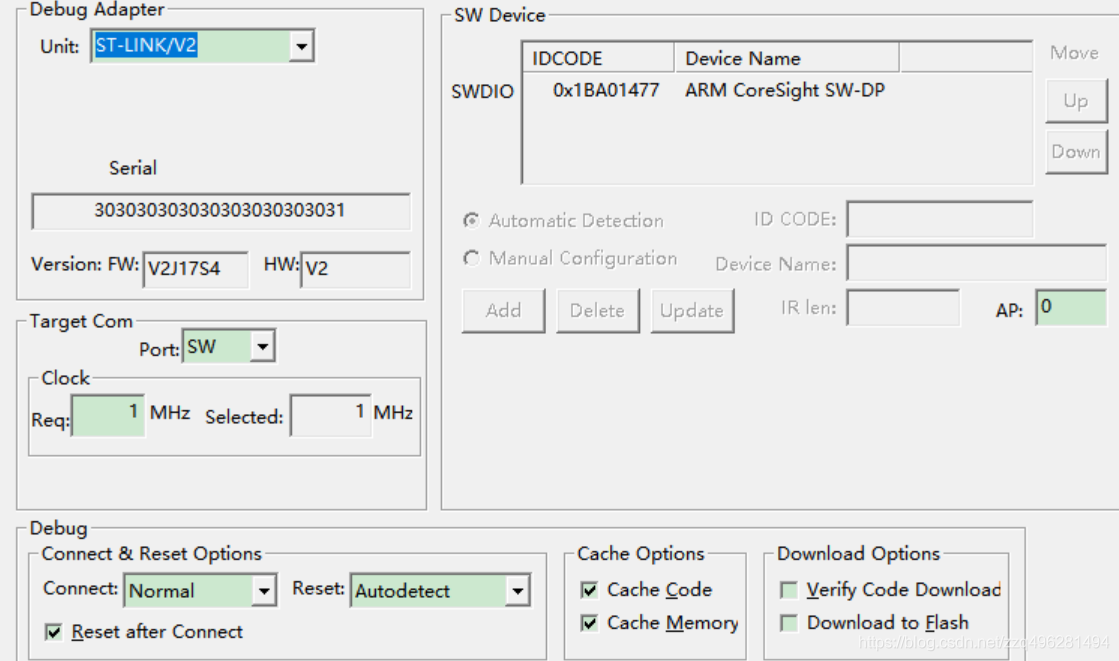

仔细检查了对应的Debug->Setting中能够检测到STlink并且设置正确如下

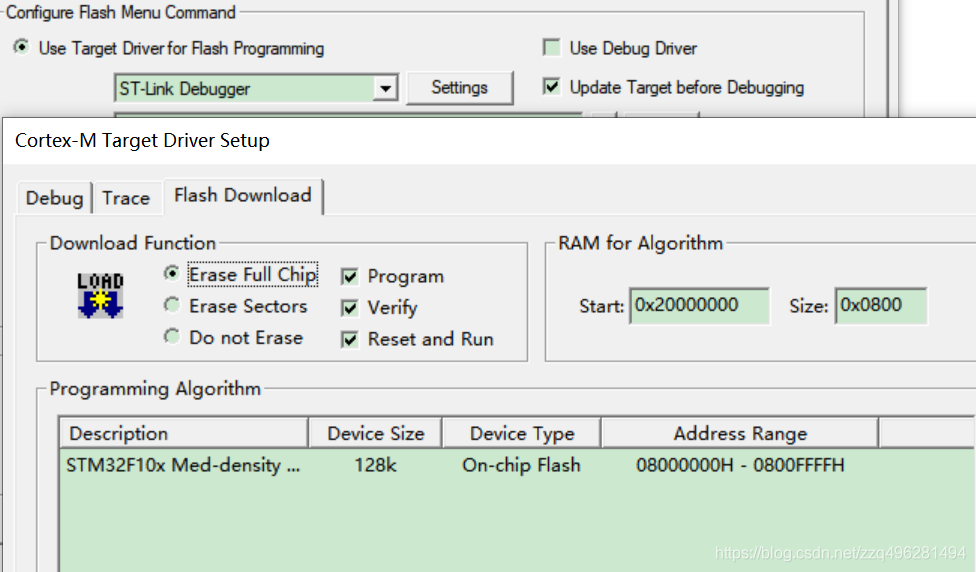

 Utility中也选择了正确的芯片和容量

后来经过搜索查看发现如果对Flash设置了写保护，那就无法对Flash进行编程和擦除，因此需要通过stlink utility进行解除写保护才能下载程序，具体操作如下

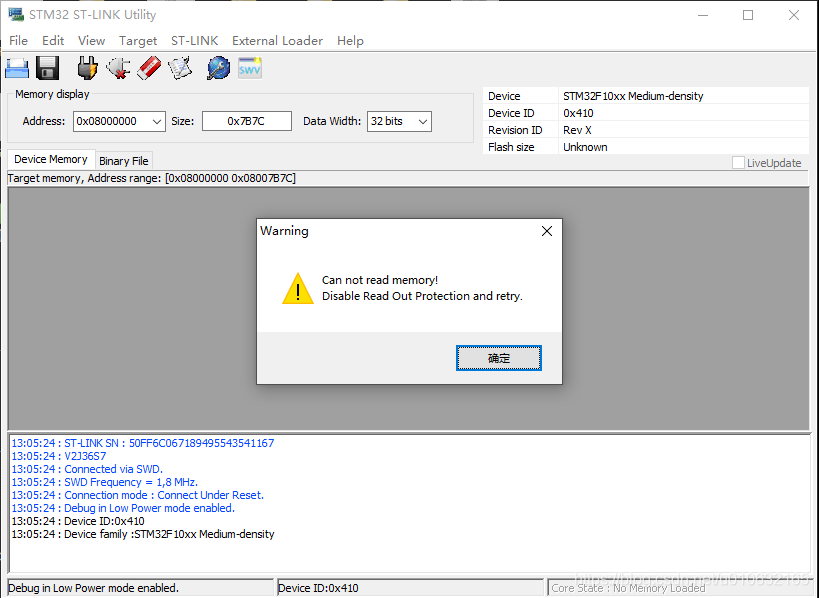

在stlink连接目标板的情况下，打开stlink utility，在菜单栏的Target下选择connect，因为这时候Flash已经被锁住了，所以同样地也看到相应的错误提示 Can not read memory Disable Read Out Protection and retry，具体如下图所示

在菜单栏target里打开Option Bytes…选项，或者直接通过快捷键ctrl+B打开，请确保当前已经正确连接了stlink和目标板，否则会出现报错

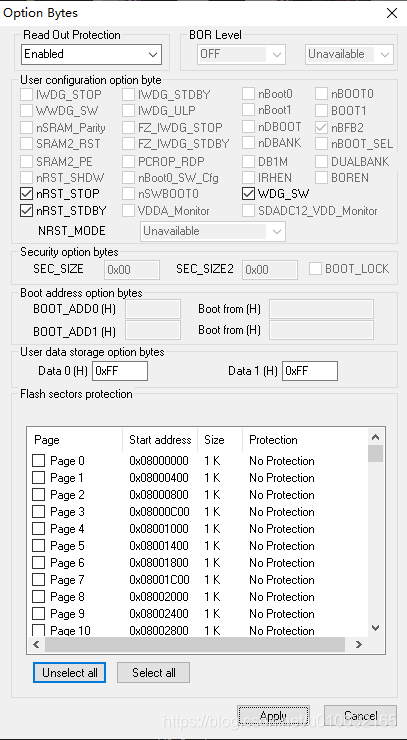

正确连接的情况下，打开Option Bytes…，发现在这里Read Out Protection选项是enable，这个表示无法通过swd读取STM32内部Flash的程序

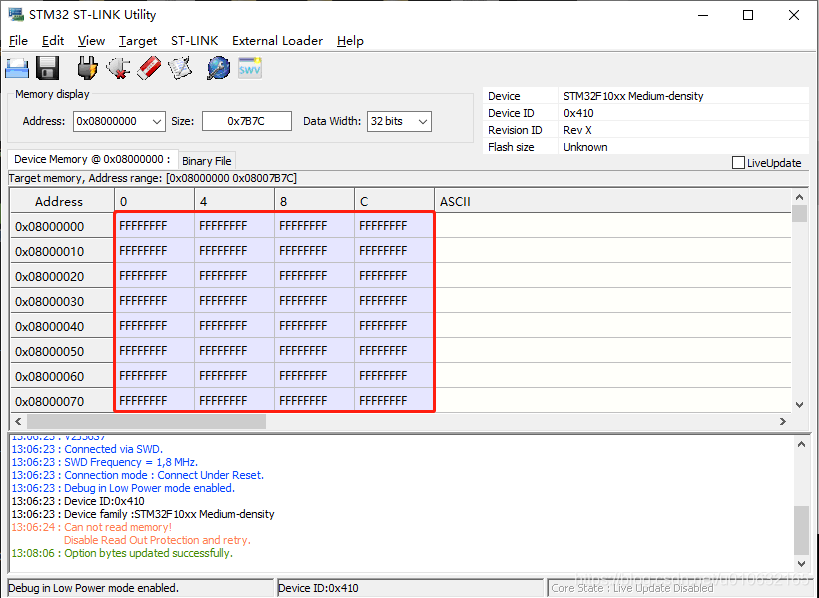

将Read Out Protection选项设置位disable，点击Apply，这时候Flash已经成功解锁了。但是同时发现，内部Flash已经被擦除了，，这可能STM32的保护机制有关，防止程序被拷机，然后进行反编译破解，这样也可以提高破解的门槛。具体显示如下图所示

 完成以上步骤之后，在菜单栏Target下选择Disconnect，或者通过快捷键ctrl+D断开和目标板的连接；重新进入MDK，就能正常对目标板进行调试，仿真，以及程序的烧写
