RS485电工详解

cfqq1989

已于 2022-11-23 02:19:26 修改

阅读量1.4w

点赞数 16

分类专栏： C#串口文章标签： serialport

于 2022-11-22 22:41:31 首次发布

本文链接：https://blog.csdn.net/cfqq1989/article/details/127989726

版权

C#串口专栏收录该内容

11 篇文章

订阅专栏

本文深入解析RS485通信原理，包括其空闲状态、工作时的逻辑01跳变、电平逻辑特点及数据帧结构。通过示波器观察不同条件下的波形变化，阐述了起始位、数据位、校验位与停止位的作用，并讨论了串口发送接收时序问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

串口数据帧我们学过，但到RS485是不是就卡壳了？

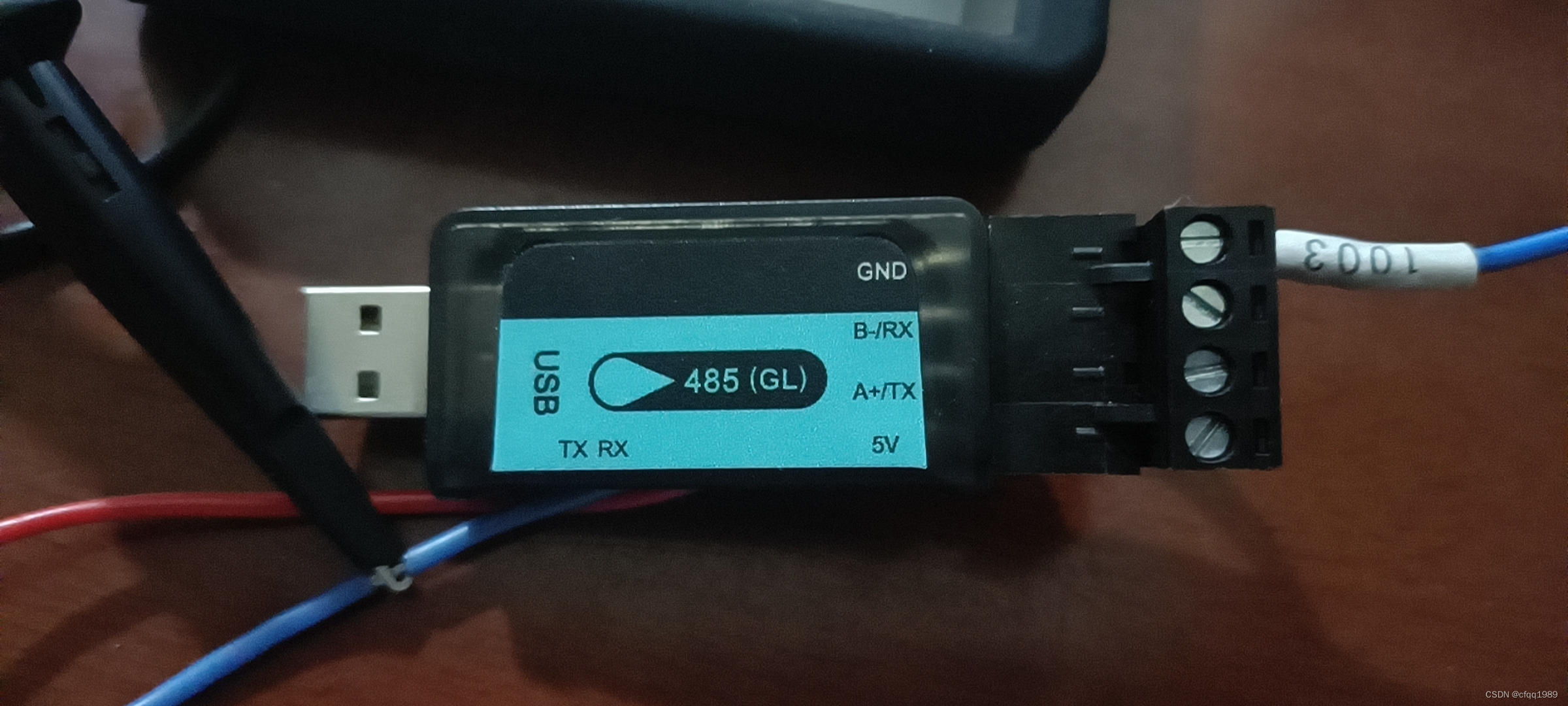

空闲状态：AB线悬浮在2.3V的样子。GND是0V，+5V是4.75v

工作时，AB线在2.3v上做逻辑01（-2v，+2v）跳变。

这图是不是还不太好理解？我把B线下移3伏，给大家看看。

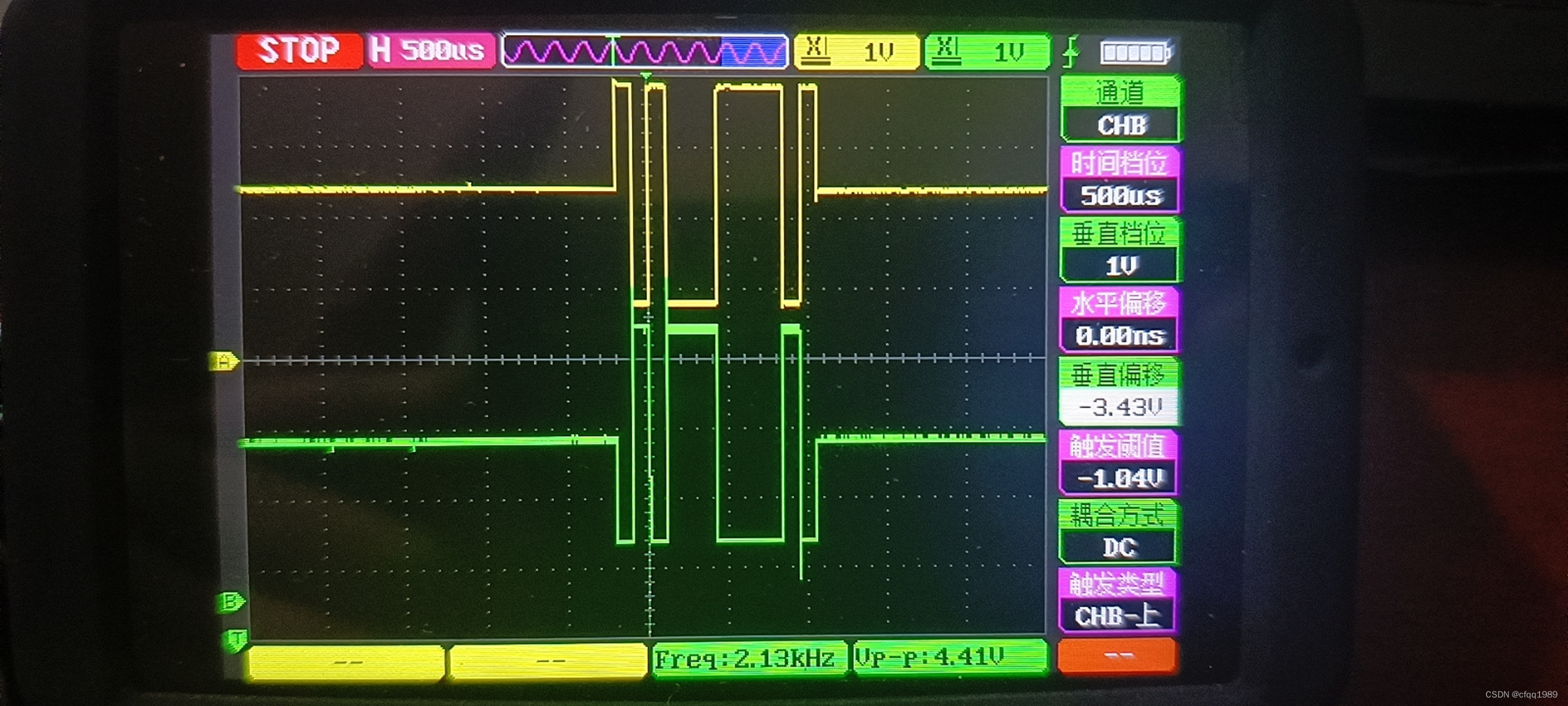

黄色是A相，绿色是B相。值是0x71

电平逻辑正好相反。永远对称。

RS-485的电气特性：逻辑“1”以两线间的电压差为正（2~6）V 表示；逻辑“0”以两线间的电压差为负（2~6）V 表示。

我们来看下：

逻辑正： A（2.3v+2v）约4v B（2.3v-2v）约0v 差值正4V

逻辑负： A（2.3v-2v）约0v B（2.3v+2v）约4v 差值负4V

所以 B相是电平参考线。

//===========================

电压的问题讲完了，就该讲时序了。

我们先把示波器的GND接到B相上。

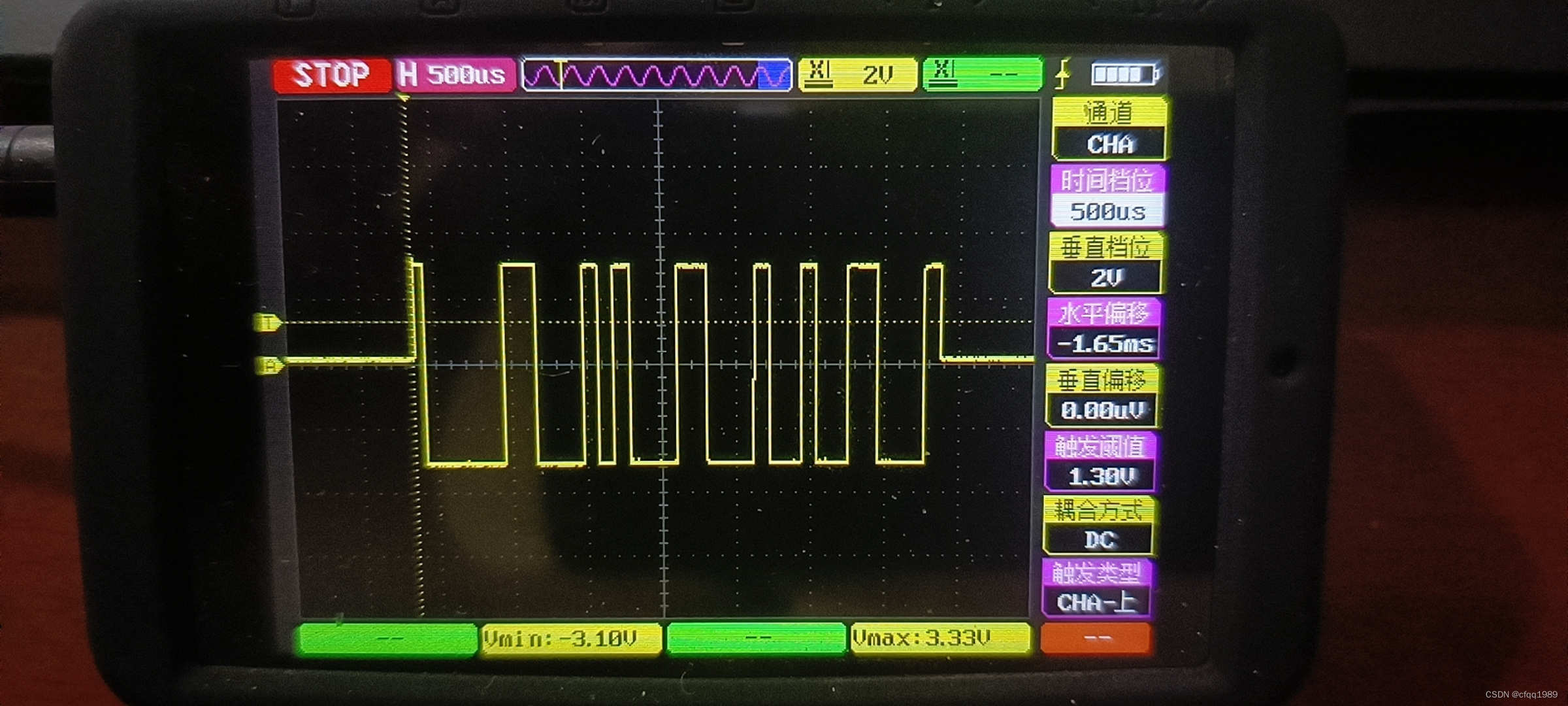

这2图是同一个波形，只是GND参考线换成了B相。

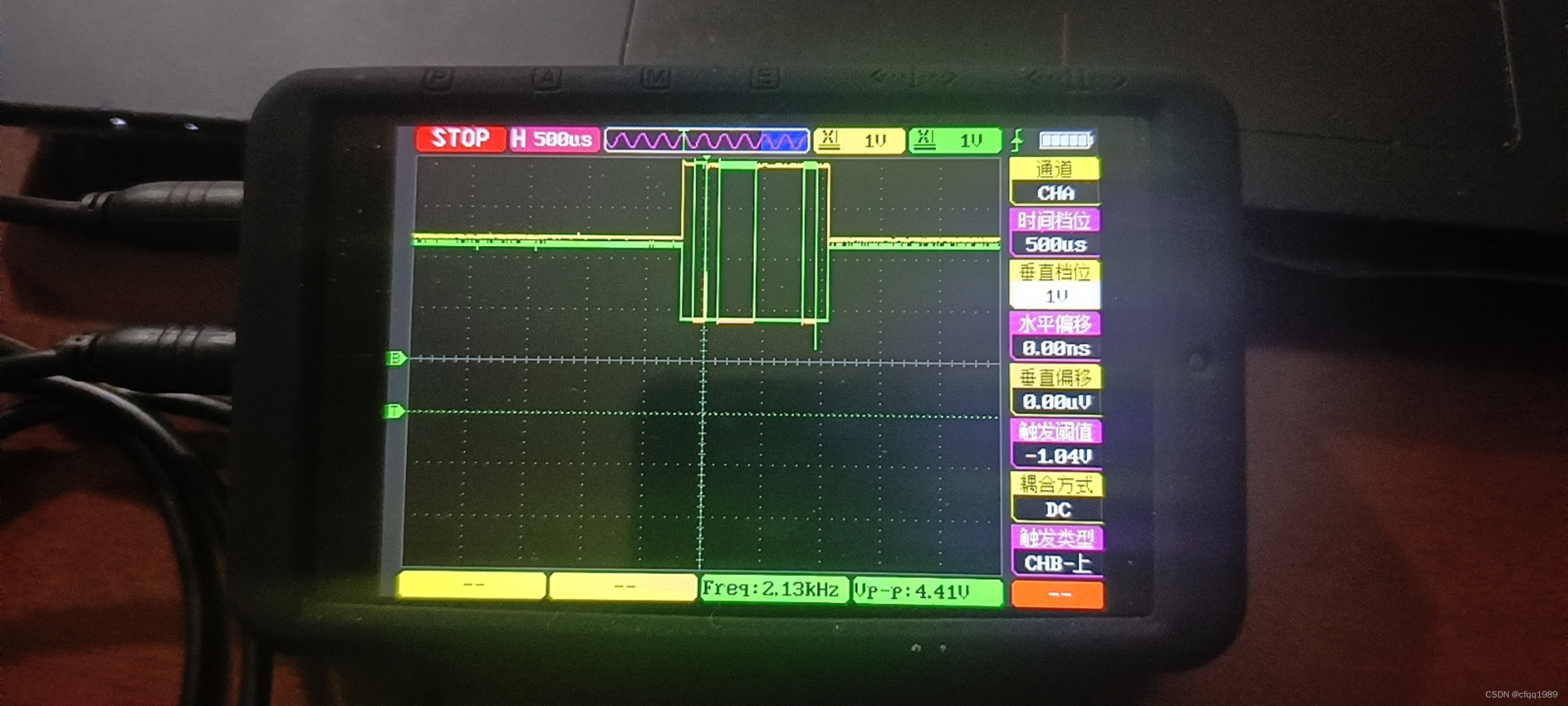

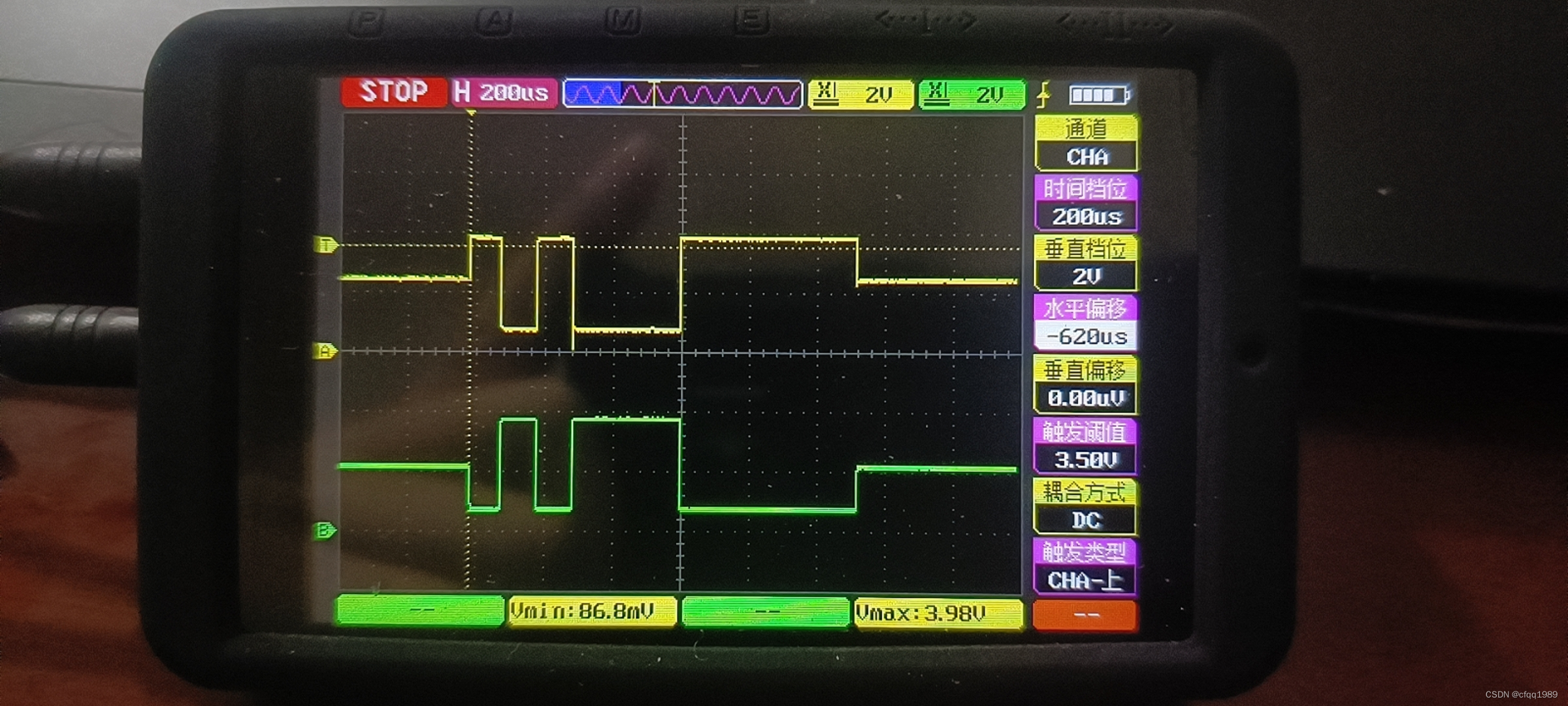

空闲时：AB都是2.3V相当于没电压，是0伏。逻辑正负切换时，波形振幅放大了。一个格子是2v，逻辑1正3.5v，逻辑0负3.5v

RS-485的电气特性：逻辑“1”以两线间的电压差为正（2~6）V 表示；逻辑“0”以两线间的电压差为负（2~6）V 表示。

我们来看下：

逻辑正： A（2.3v+2v）约4v B（2.3v-2v）约0v 差值正4V

逻辑负： A（2.3v-2v）约0v B（2.3v+2v）约4v 差值负4V

B相是电平参考线。这样，逻辑就对上了。起始位要保持一个低电平，0伏怎么保持低电平呢？所以要先拉高4v，再拉低（负4v）并保持一位长度。

我们来看下数据帧：

n长度高电平，一个起始位低电平，8个数据位电平，一个校验位，一个停止位。

所以，空闲是n长的0v。

一个起始位低电平：为了这个条件，所以至少拉高1个位的高电平再保持一个位的低电平。

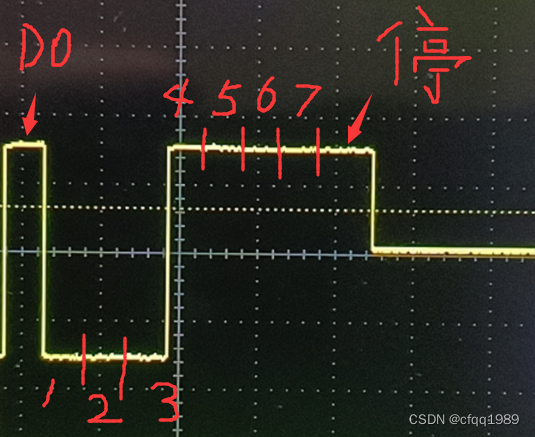

8个数据位电平，D0D1D2D3D4D5D6D7 我发的是0xF1，

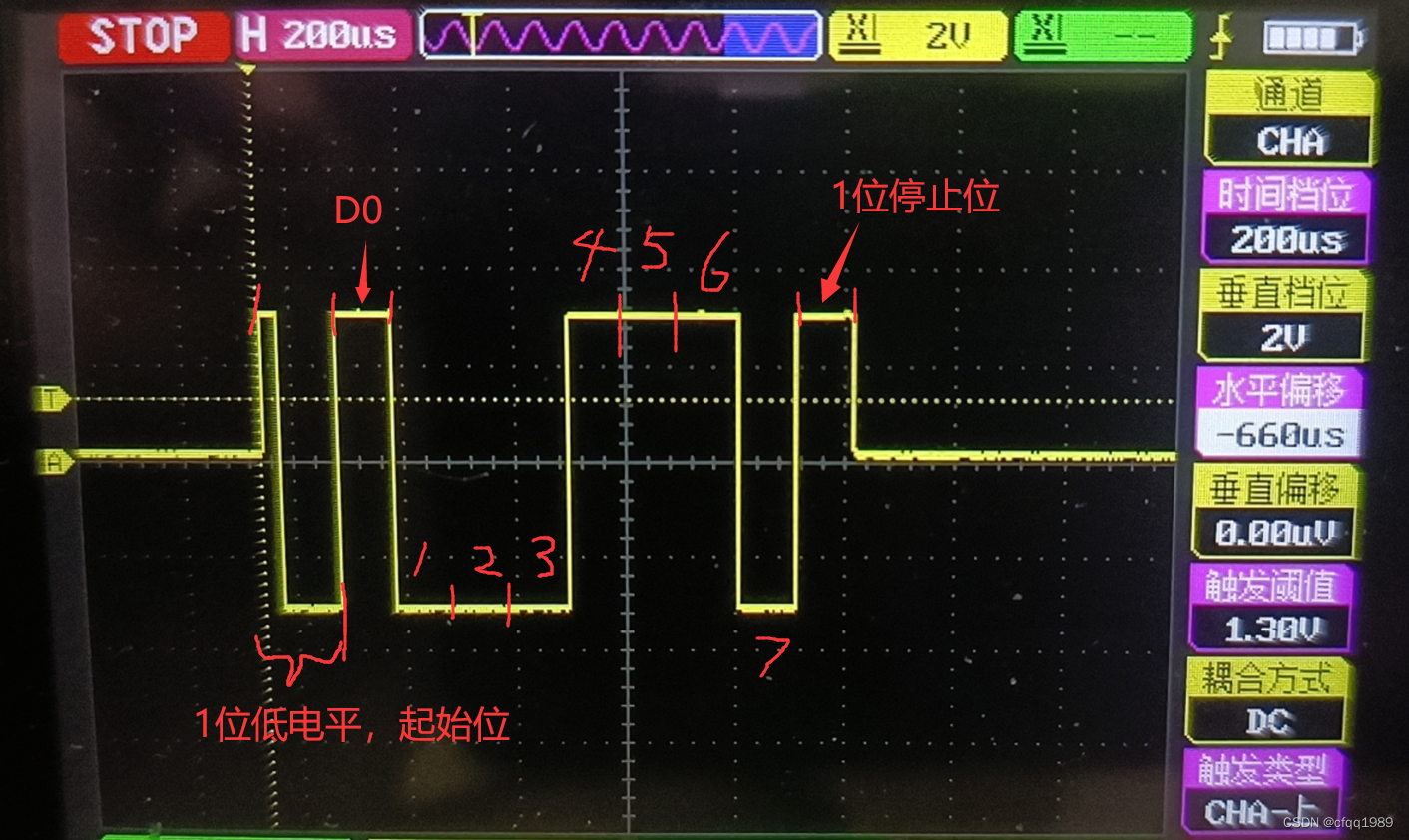

这个是（96N81）的时序图，你会发现，没有校验位的电平宽度，因为你是无校验，所以校验电平宽度就没有。

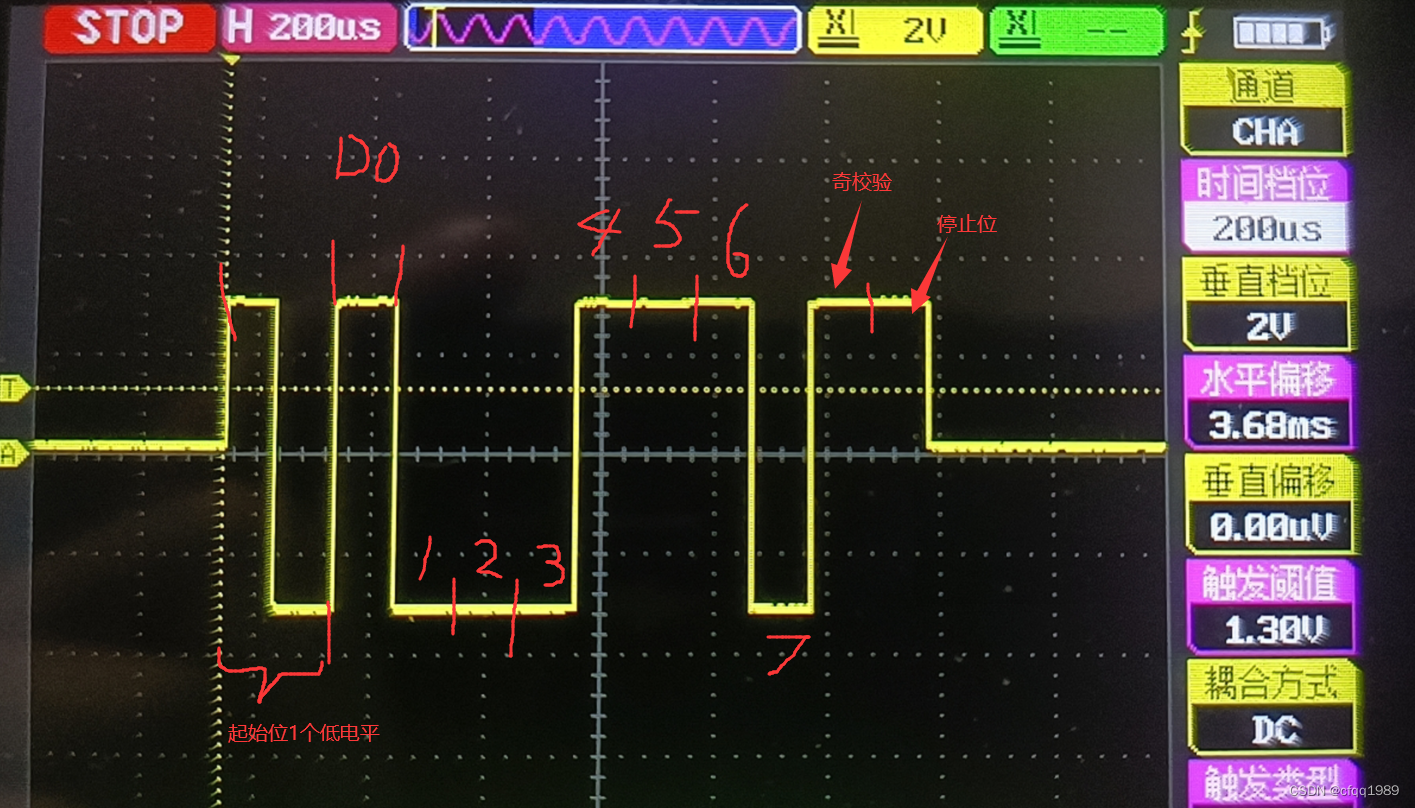

为了看校验位，我发的值要改成0x71（0111 0001），串口（96o81）奇校验

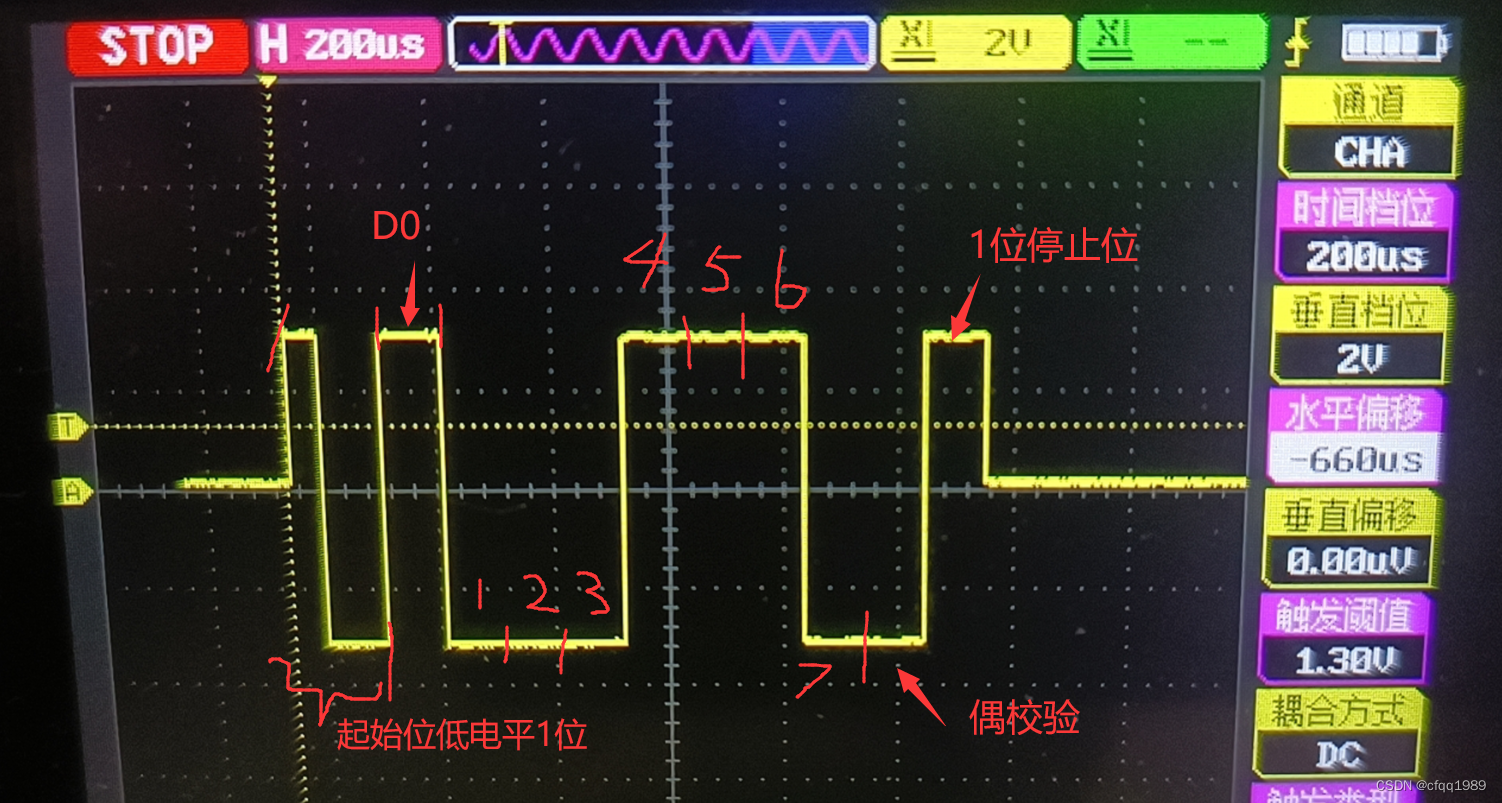

为了看校验位，我发的值要改成0x71（0111 0001），串口（96E81）偶校验

0x71（0111 0001）括号里的1数量，加校验位电平值，是偶数就是偶校验 4+0等于4是偶数

好，下面看个无校验的（96N81）

可以看到，校验位的电平长度没了。

校验位，实际还可以强制：一直为1，或者一直为0；

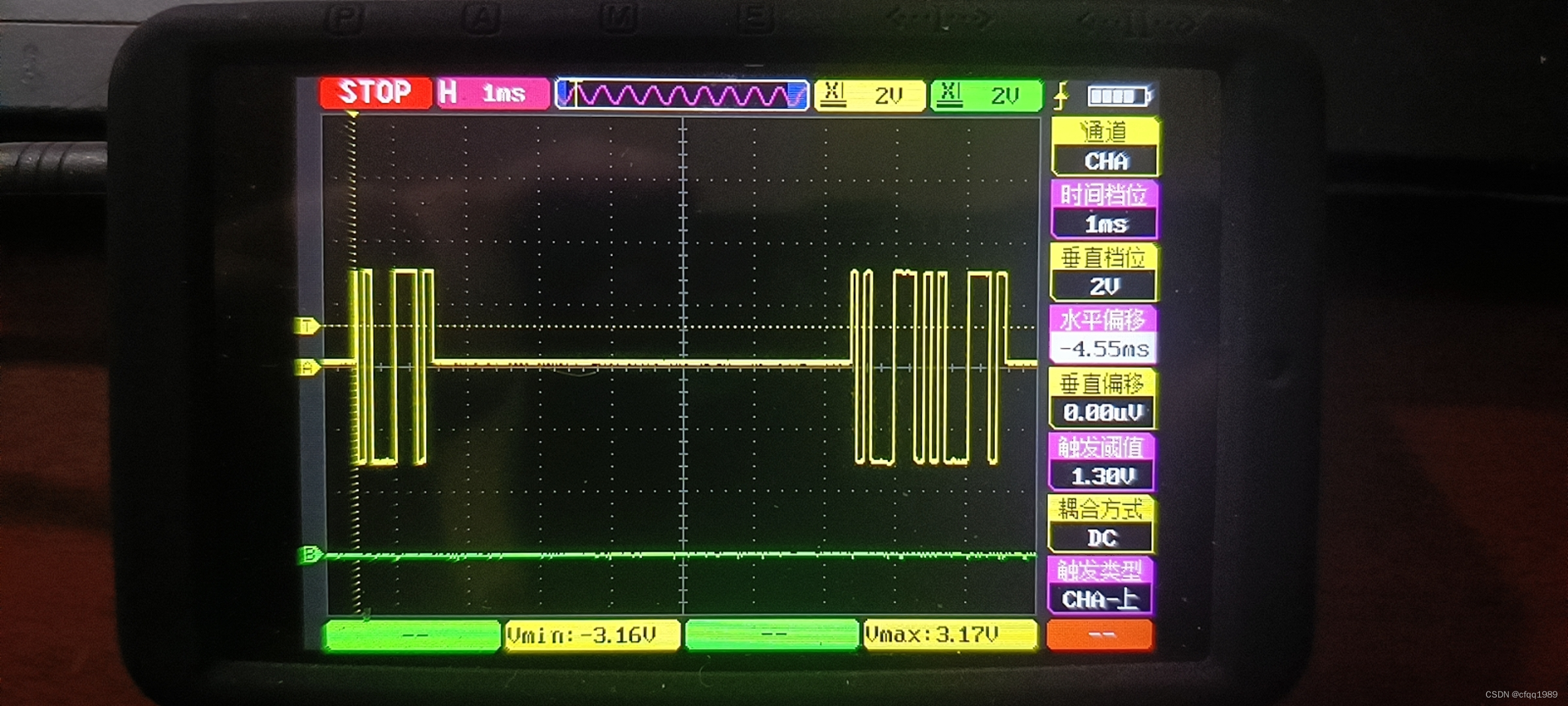

注意：串口刚打开后，发送的第2帧有延迟，之后会没这个问题。

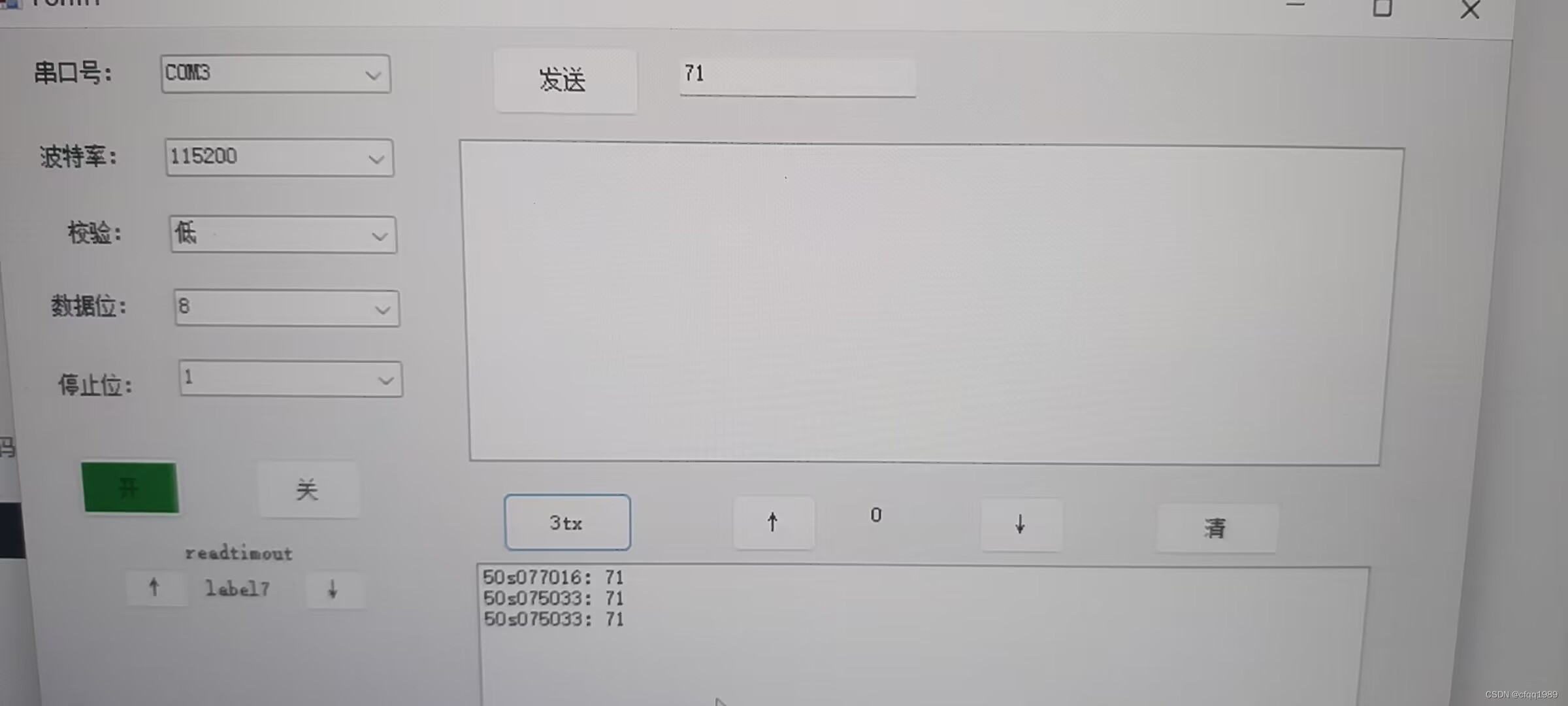

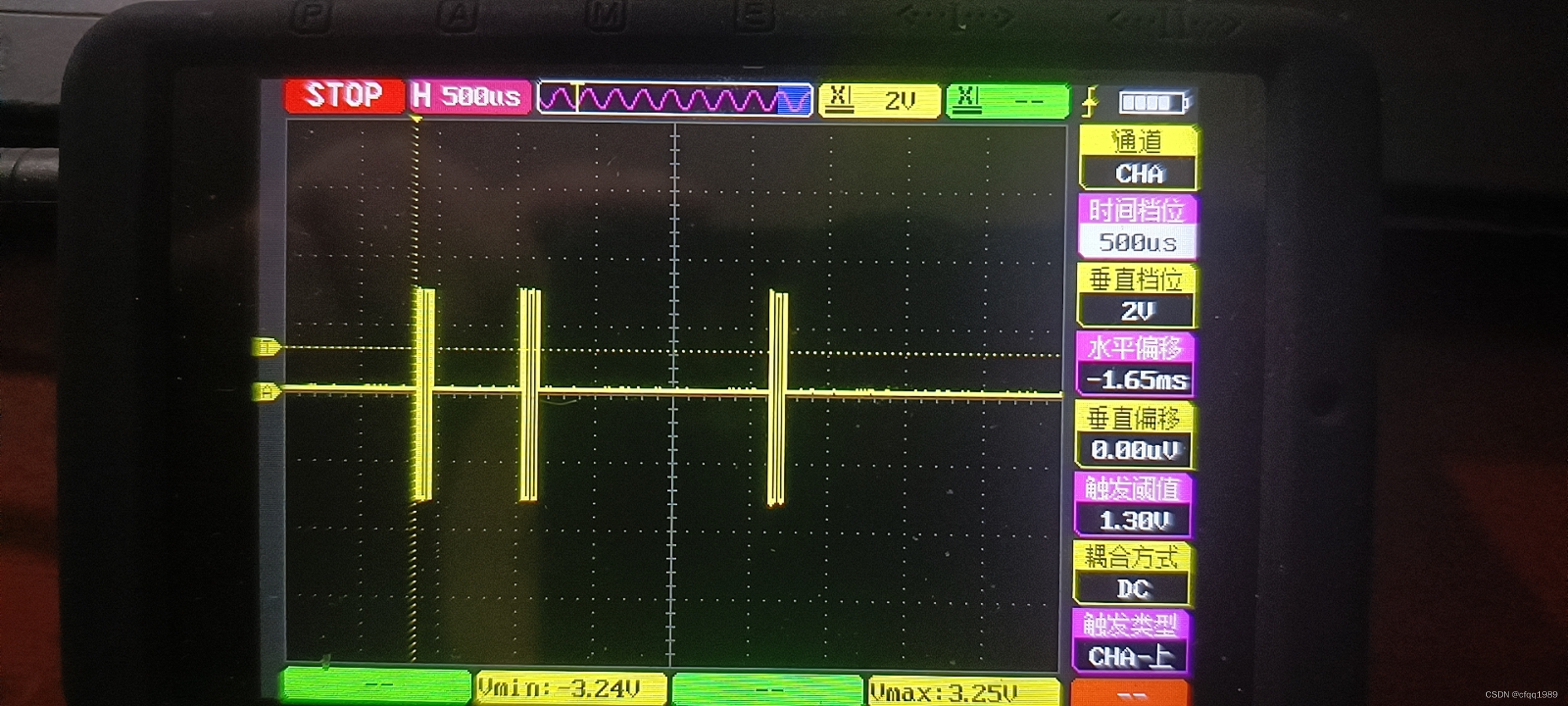

打开串口，连续发送3次字节，看下时序图

我也不明白，为什么刚打开串口后，发送的第2帧会延迟。之后再连续发送就不会再延迟。可能是C#底层类库的问题。

接收：出现数据帧过短字节，可以用 com.ReceivedBytesThreshold = 1;// 单帧最低字节数

com.ReceivedBytesThreshold = 5;// 单帧最低字节数

设置5后，间歇发送的字节必须达到5字节，才能触发串口接收事件。

发送部分：

虽然是连续发单字节，实际代码有延迟。还是要用示波器,逻辑分析仪，监视

com.Write(by, 0, 1) ;

上位机上也能明显看出第3帧有延迟，我精确到毫秒4位。电脑还是不如单片机那样精准控制时间，实时性太差了。

txshow(by, DateTime.Now.ToString("ss's'ffffff'：'"));




  void txshow(byte[] bs, string tim)//日志
        {
            string num = string.Empty;
            foreach (var item in bs)
            {
                num += item.ToString("X2") + " ";
            }

            listBox2.Items.Insert(0, tim + num);
            //if (this.InvokeRequired)
            //{
            //    this.Invoke(new Action(
            //        () => { listBox2.Items.Insert(0, tim + num); }
            //    ));
            //}
            //else
            //{
            //    listBox2.Items.Insert(0, tim + num);
            //}

        }

用数据包发送才可以实现连续字节发送

 private void button9_Click(object sender, EventArgs e)
        {
            com.Write(new byte[3] { 0x30, 0x31, 0x32 }, 0, 3);
        }

这3字节没出现等待情况。

总之，电脑的时间实时性比较差，频繁读写，会造成卡顿。可能线程的问题。会出现字节帧过短，过长，空字节触发串口接收事件。

要么发送后，等待固定的时间，再去读取接收数据帧。或者判断载波检测，空字节可以再等待一会，再去读字节。

以下是我对串口的简单调试，写的C#，可以参考下
