机械–NX2007(UG)有限元分析教程2–装配体

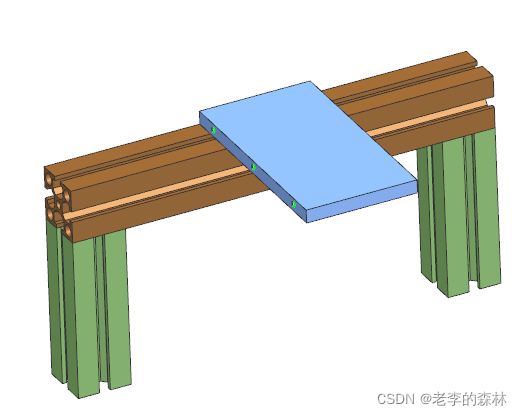

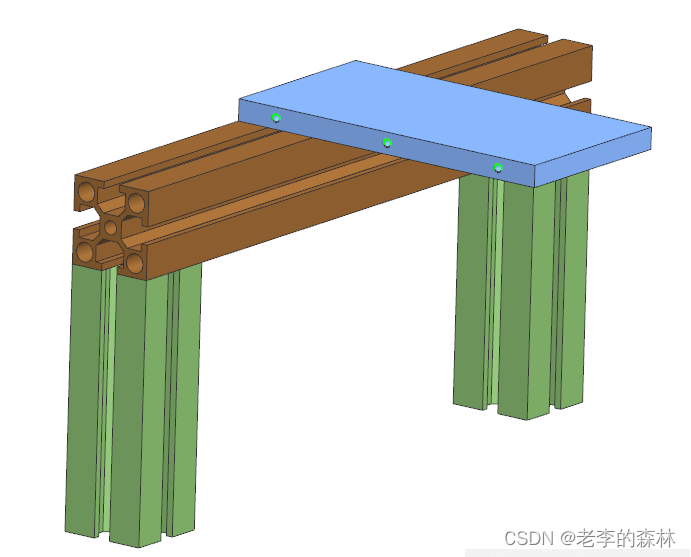

本例仍然以铝型材为例进行讲解，区别是本例是一个装配体
在这里插入图片描述

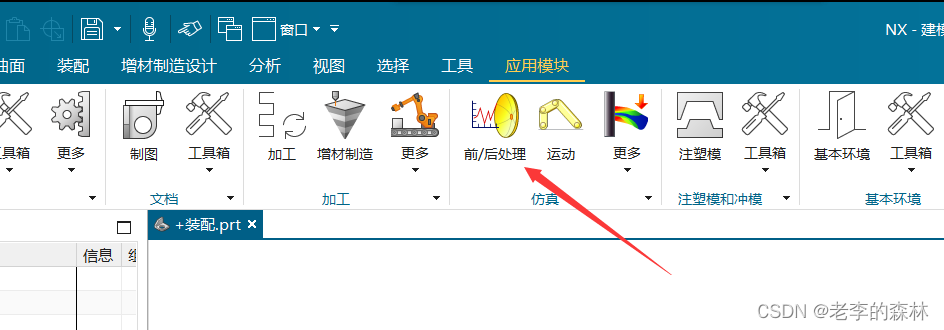

1 进入后处理模块

在这里插入图片描述

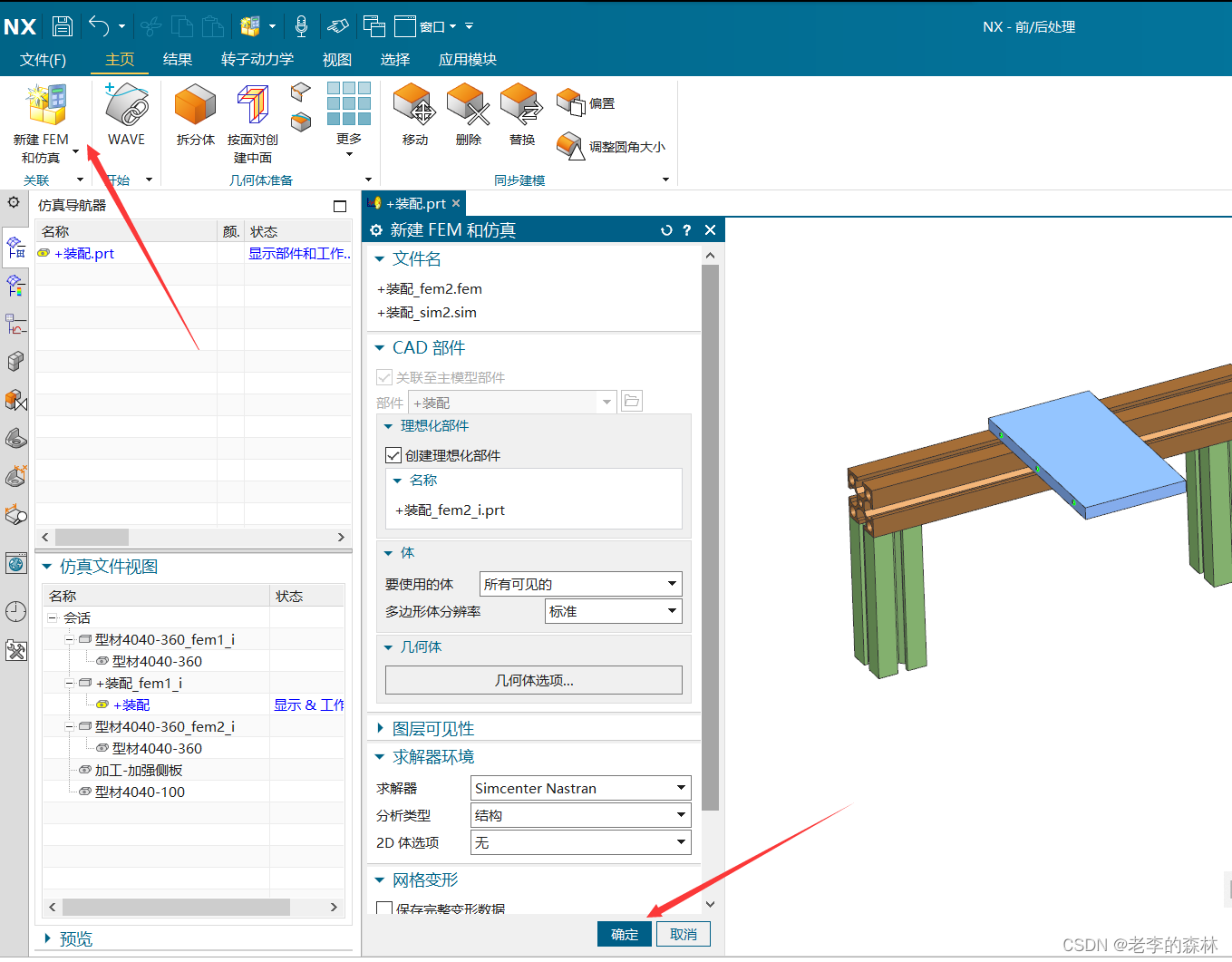

2 新建仿真，参数默认

在这里插入图片描述

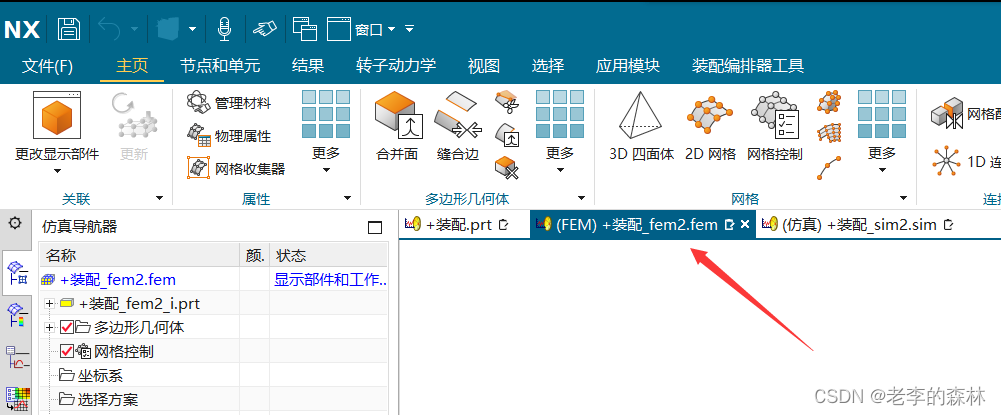

3 选择fem文件

在这里插入图片描述

4 网格配对

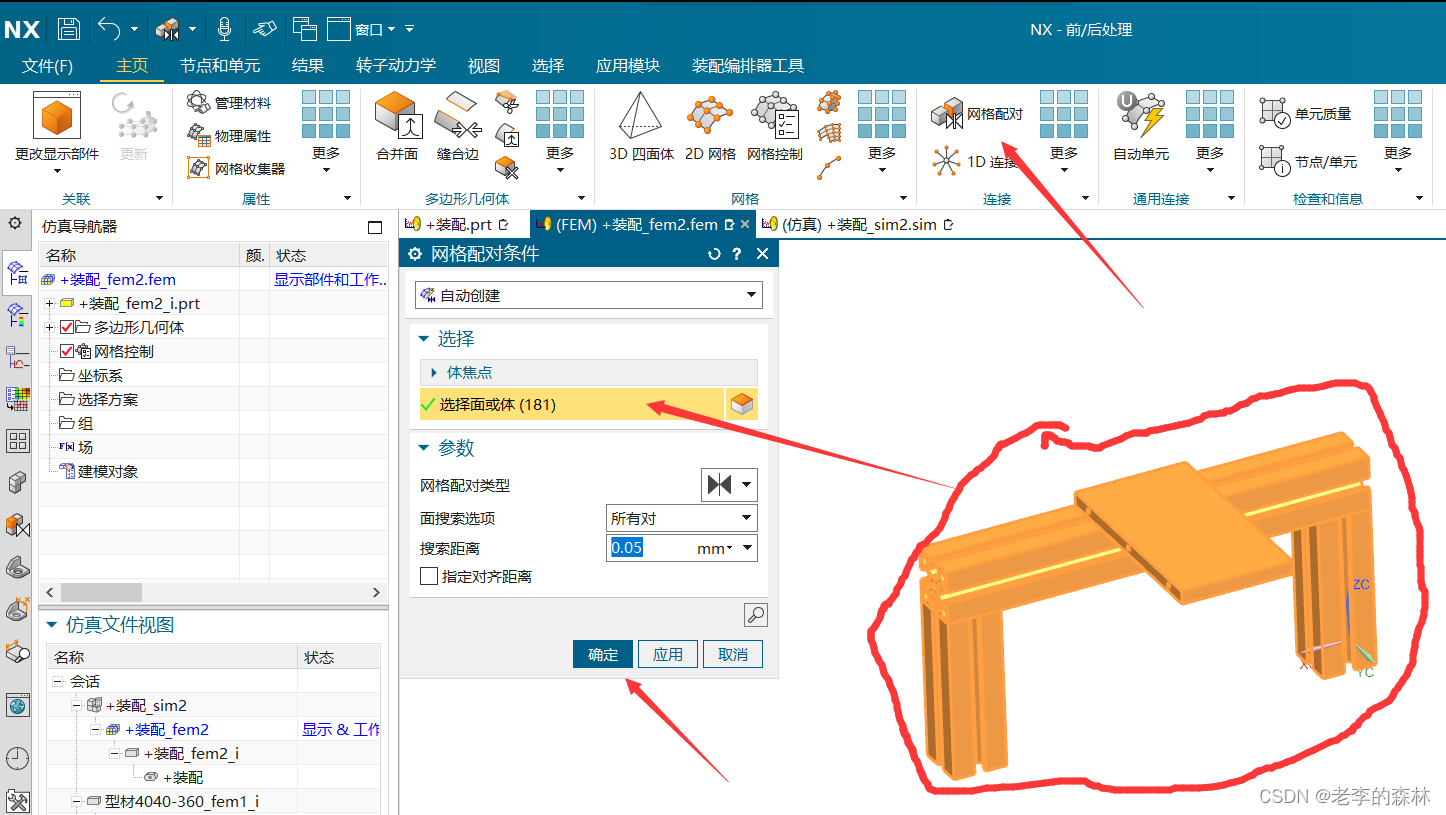

选中所有的装配体，自动生成网格配对。
这一步的意思是，将紧贴在一起的接触面进行配合，以便统一分析受力情况
在这里插入图片描述

5 生成有限元网格

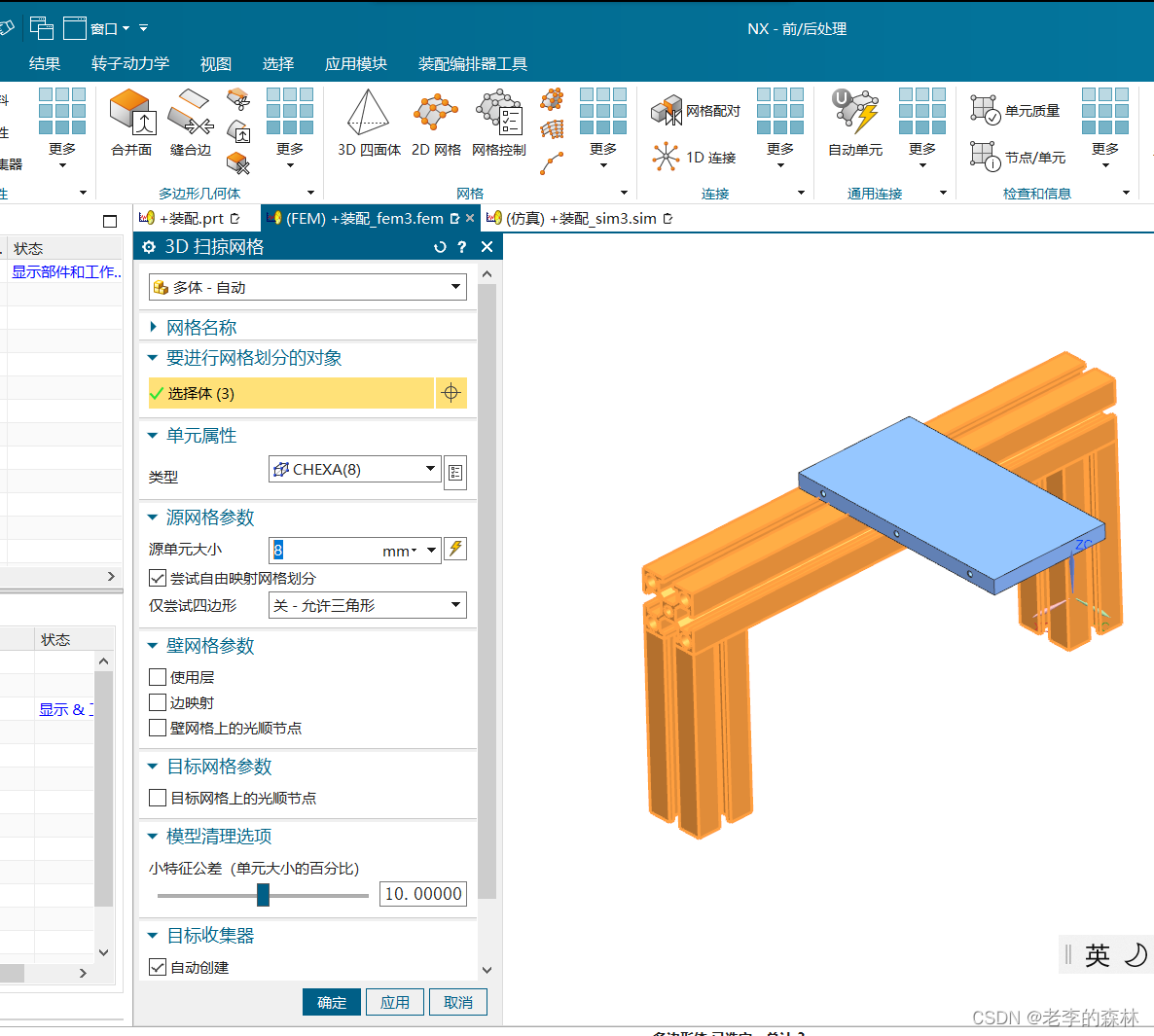

对于型材这样的拉伸体，可以通过3D扫掠网络来生成，这样网格的数量比较少，单元形状规整，分析可以减小计算量
在这里插入图片描述

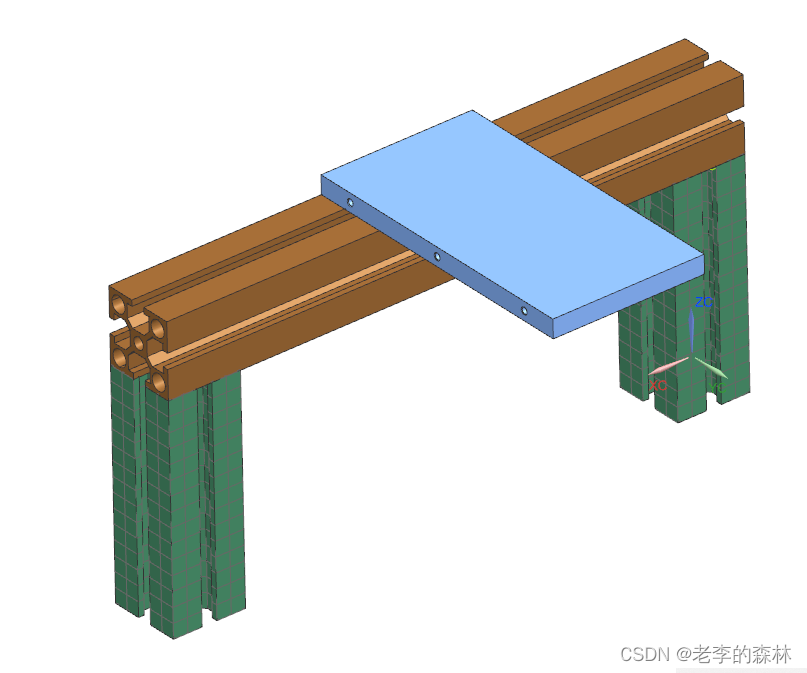

此时位于横梁的铝型材不能生成网格，如下图

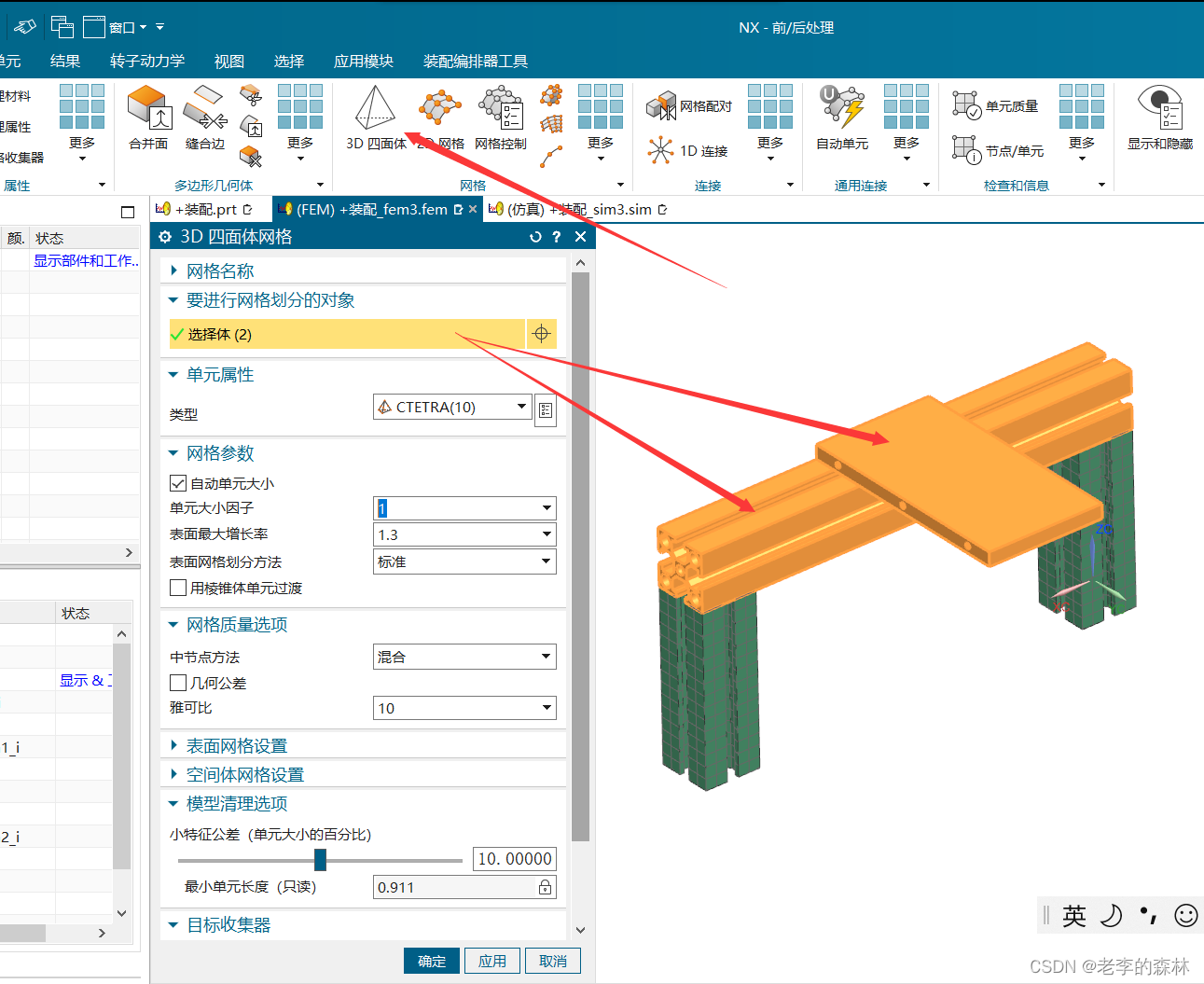

对于蓝色的铝板，侧面有盲孔，所以不能通过拉伸的方式直接生成，这两个物体可以通过3D四面体方式生成网格
在这里插入图片描述

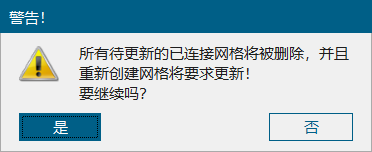

弹出一个警告，点是

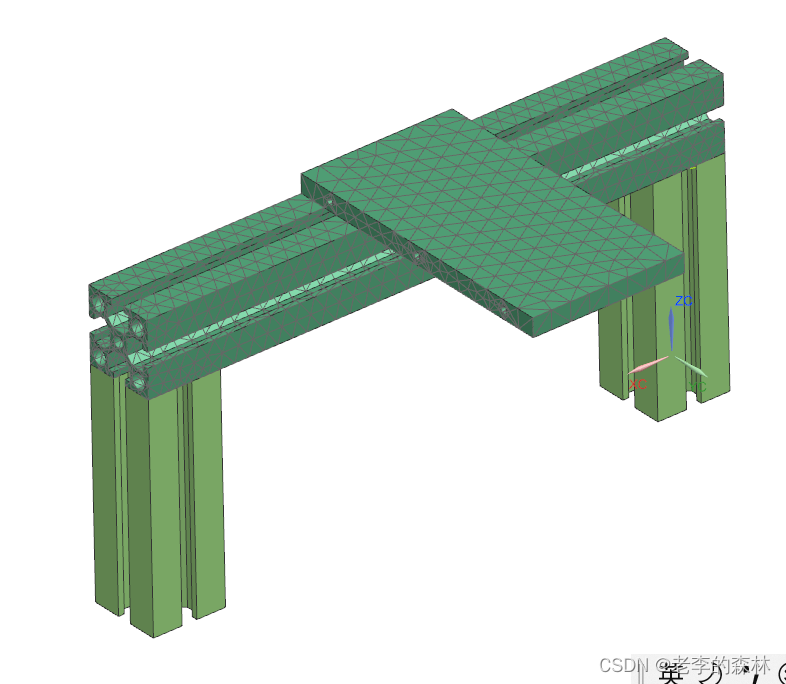

此时横梁和上方的铝板已生成网格，但下方的立柱网格消失

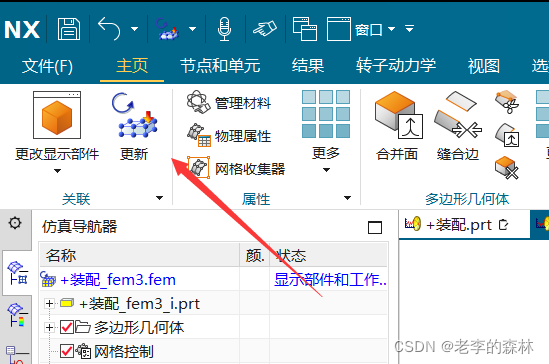

点击更新即可重新生成全部网格

可以看到横梁与立柱的网格形状有明显不同，这是生成方式不同造成的

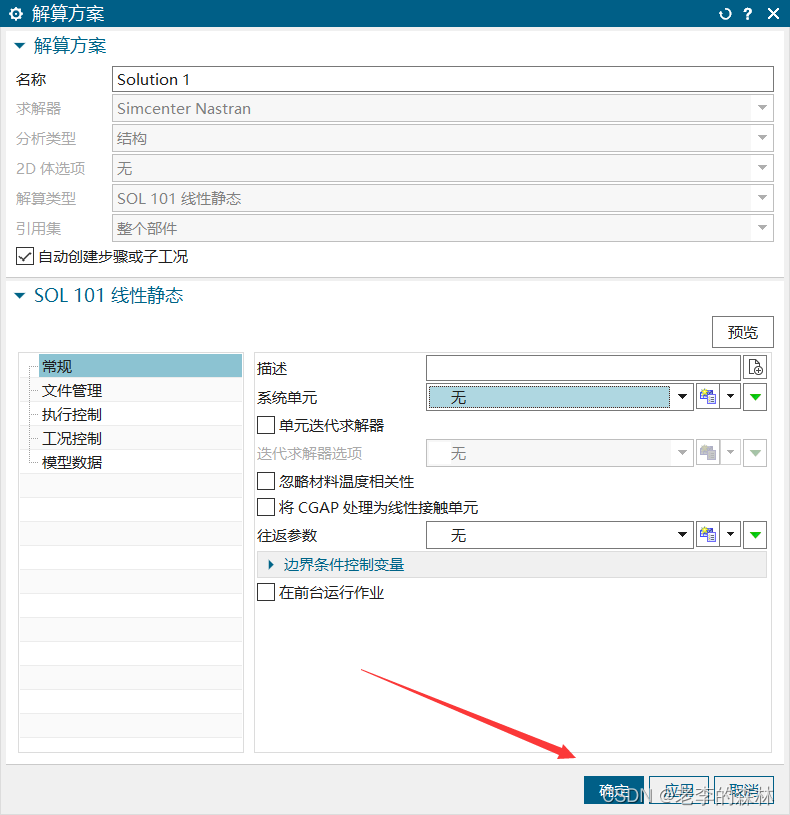

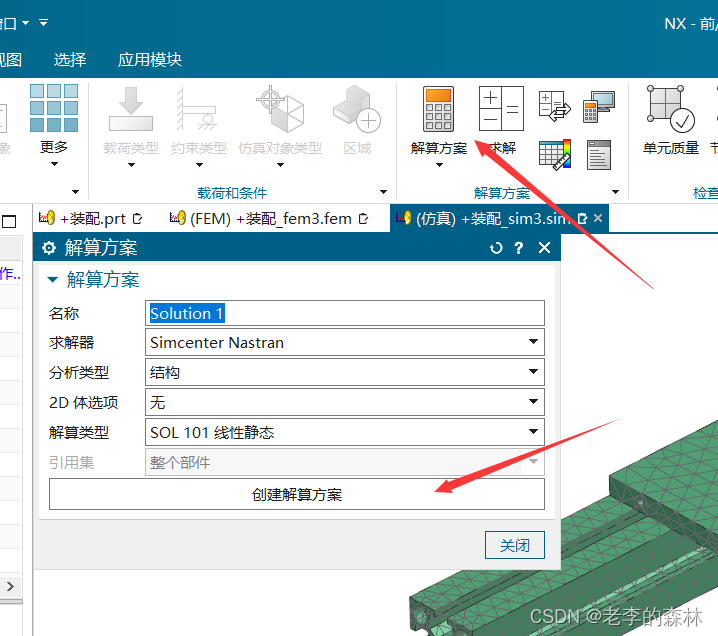

6 转到sim文件，生成解算方案，所有参数默认

在这里插入图片描述

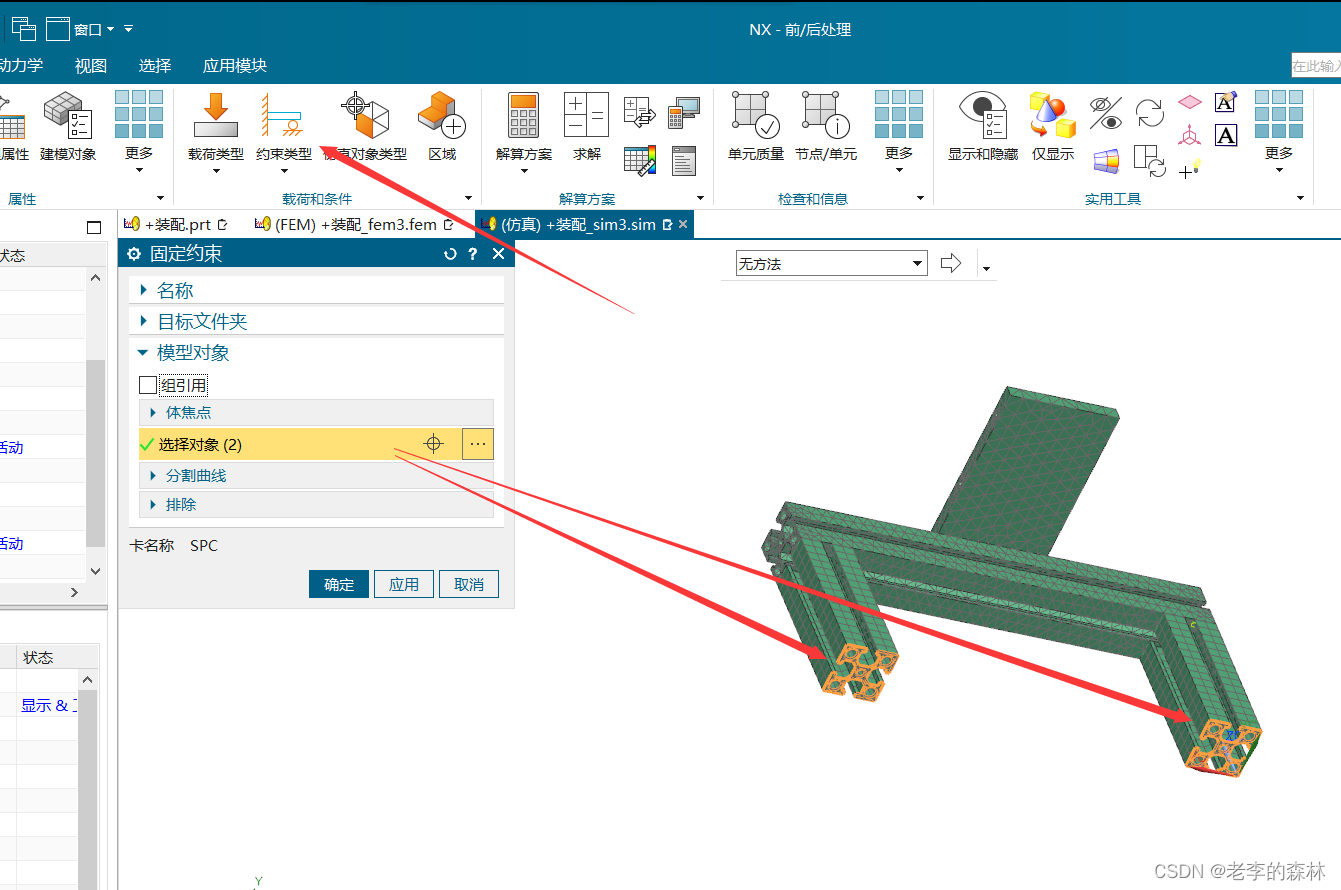

7 生成约束

在这里插入图片描述

8 生成载荷

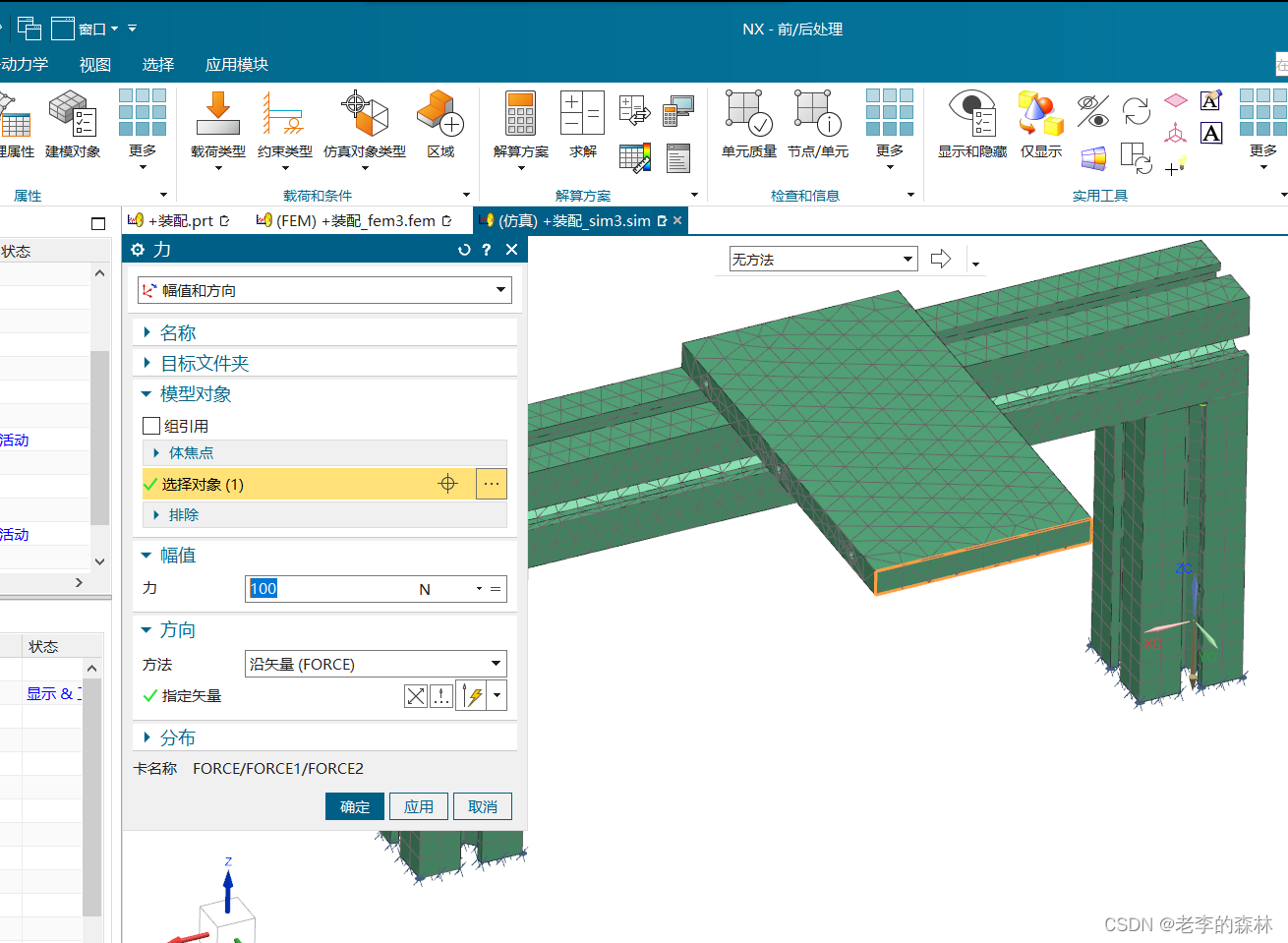

选择端面
在这里插入图片描述

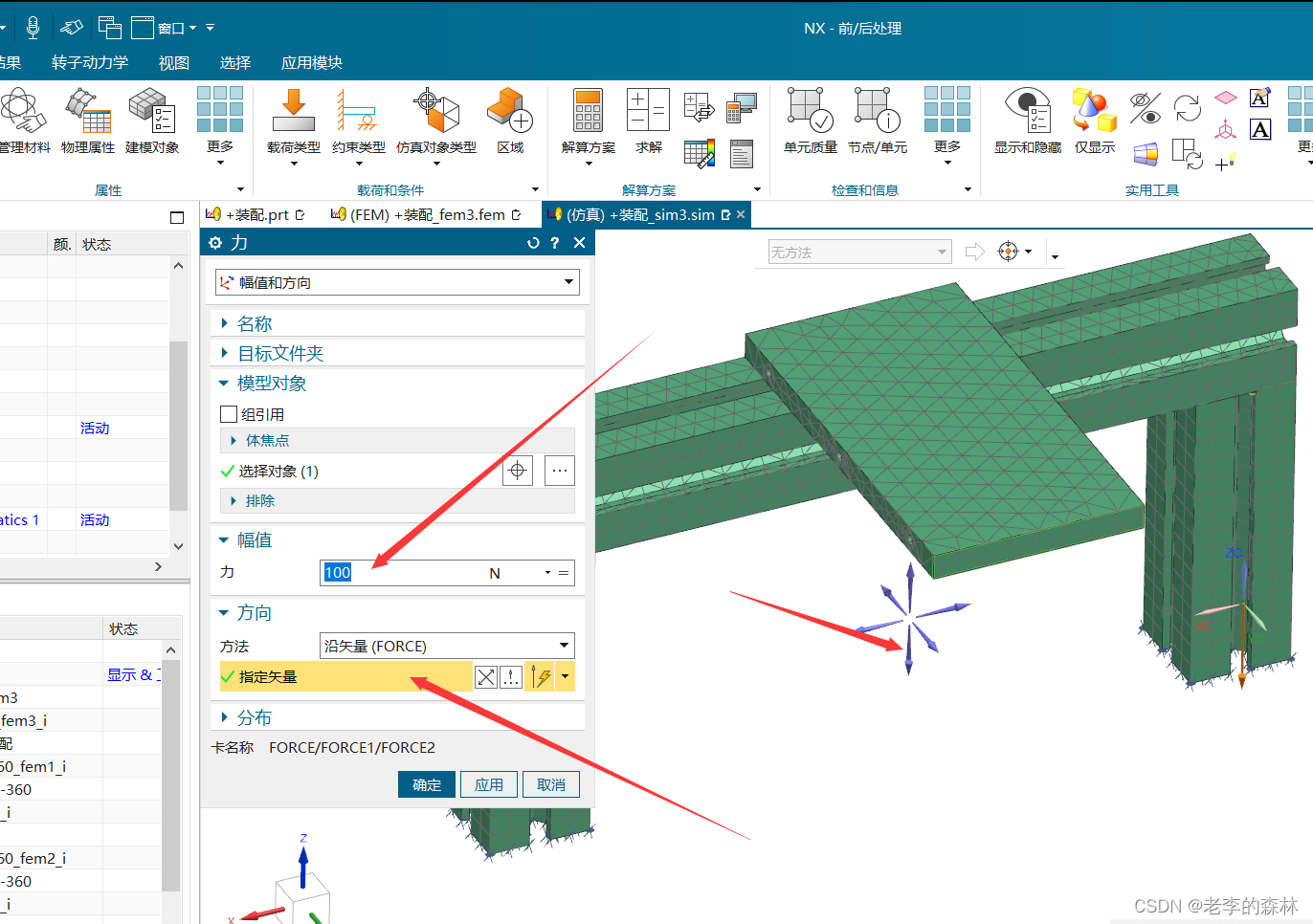

选择方向，向下

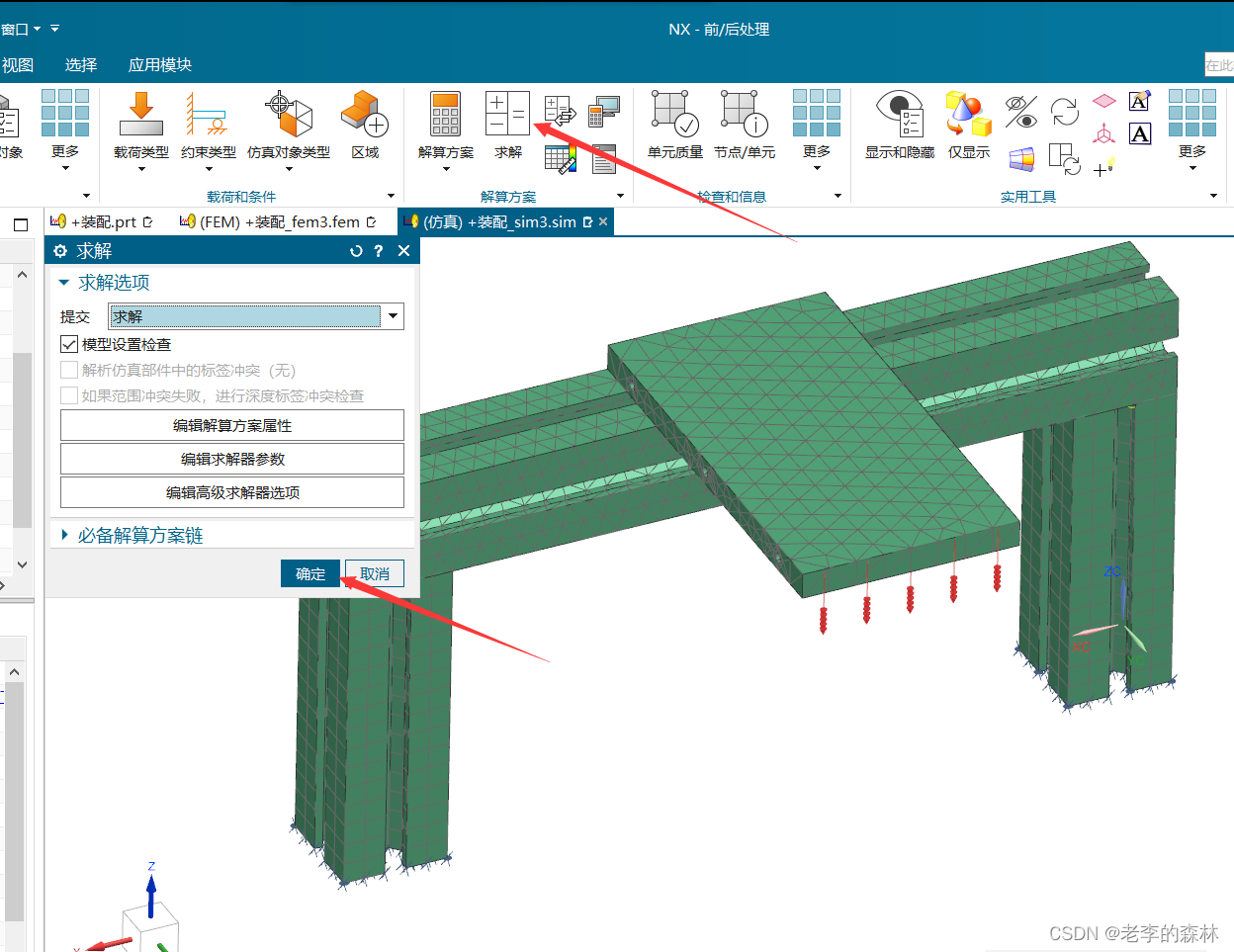

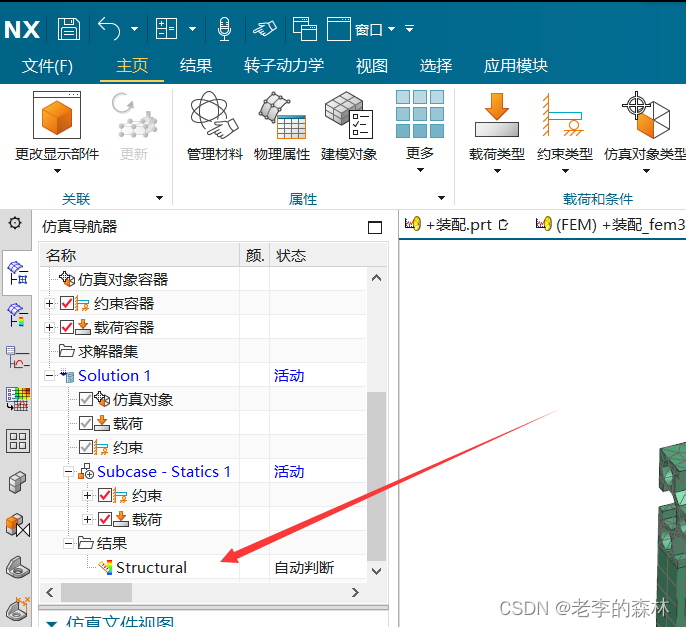

9 求解

在这里插入图片描述

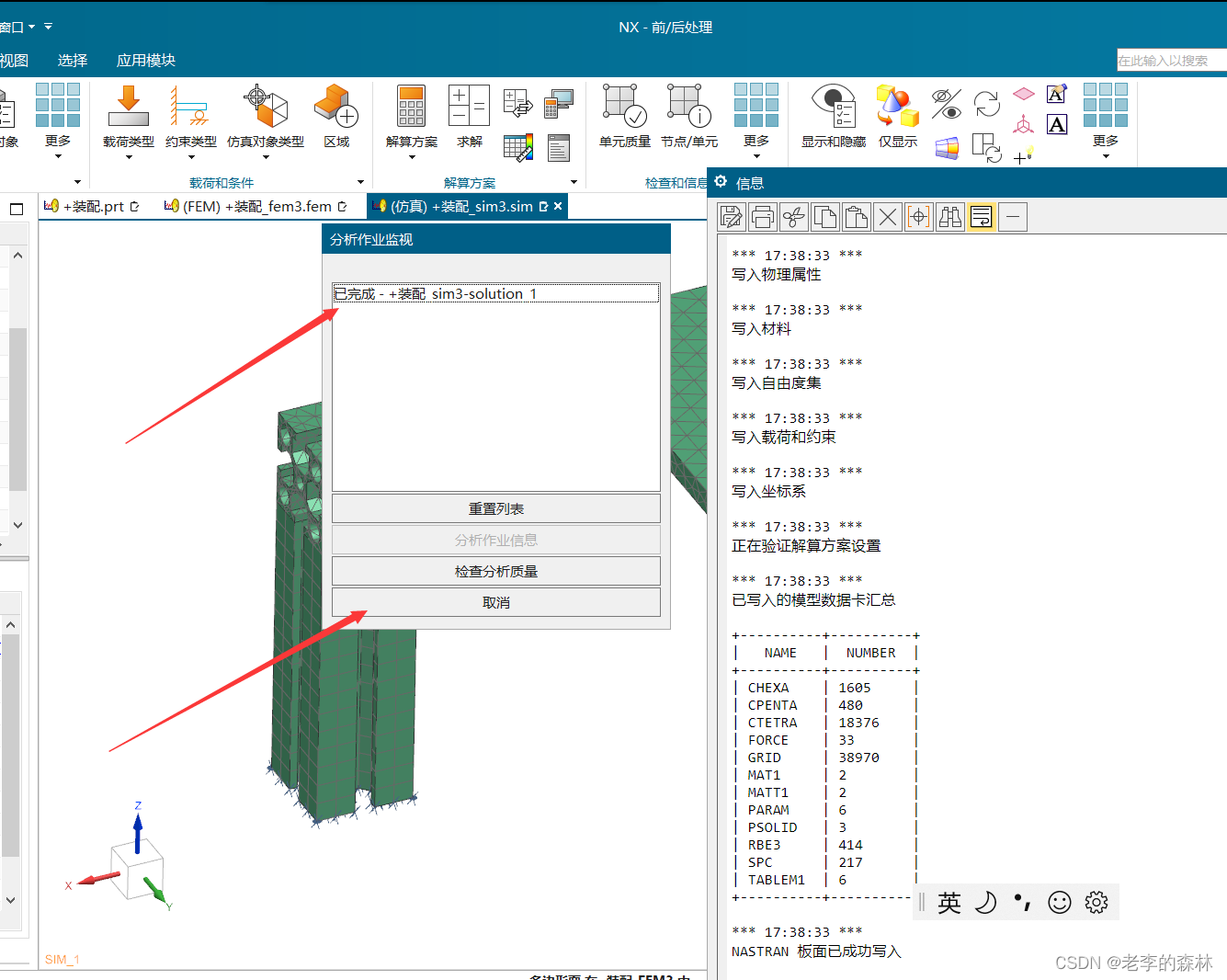

等待解算完成后，关掉弹出窗口

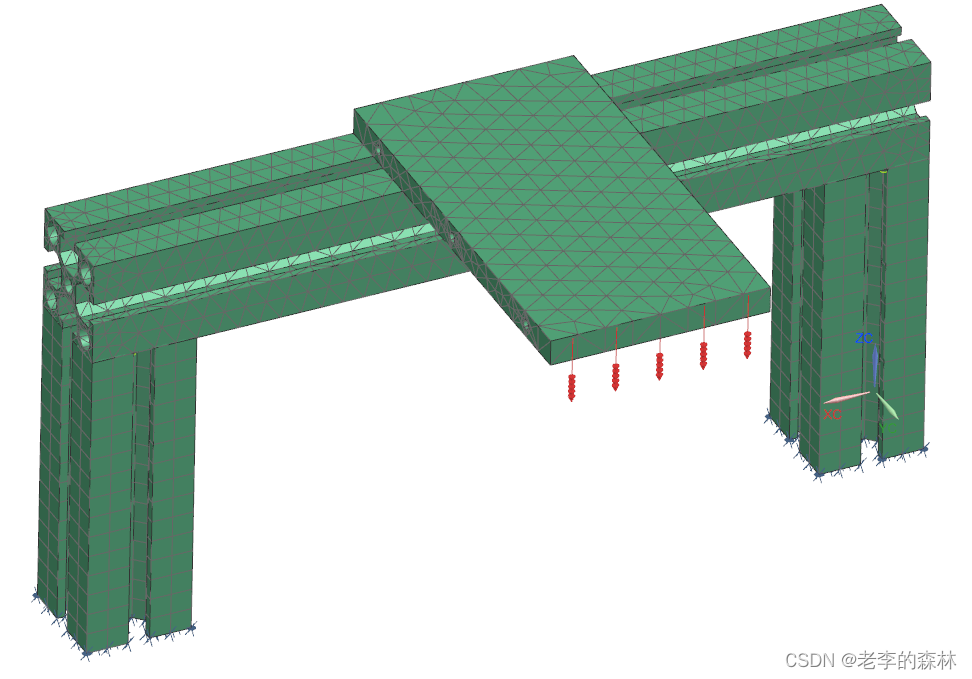

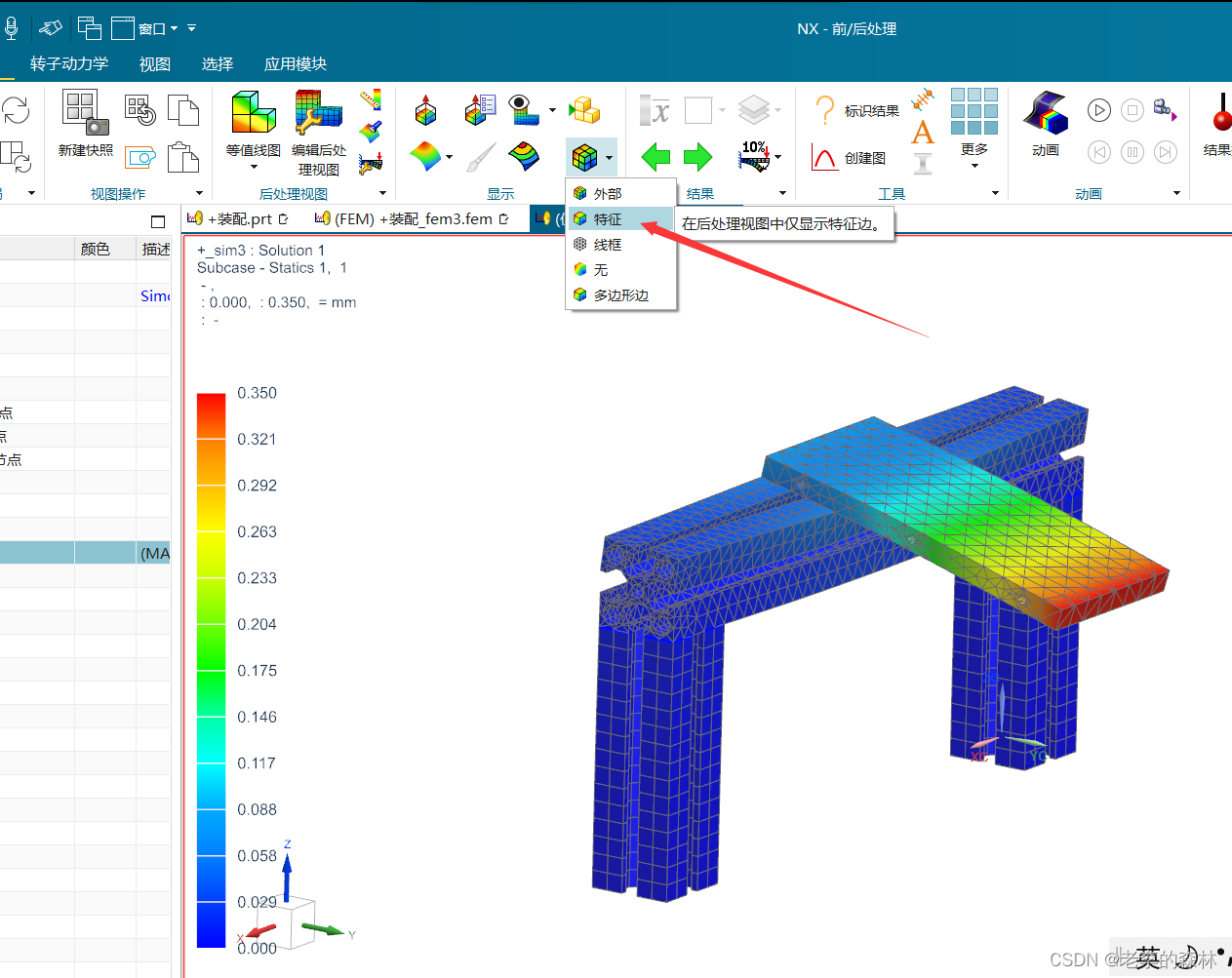

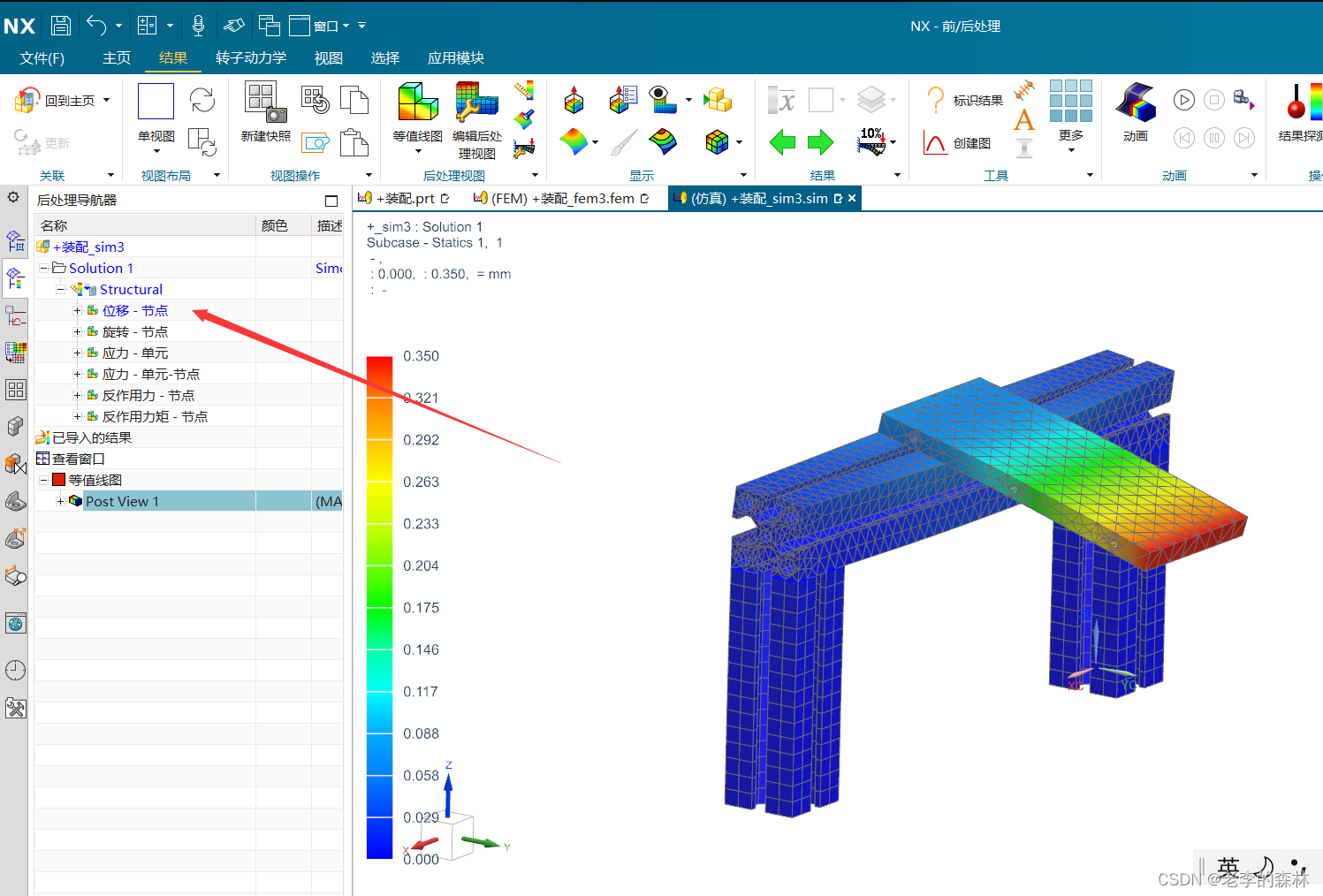

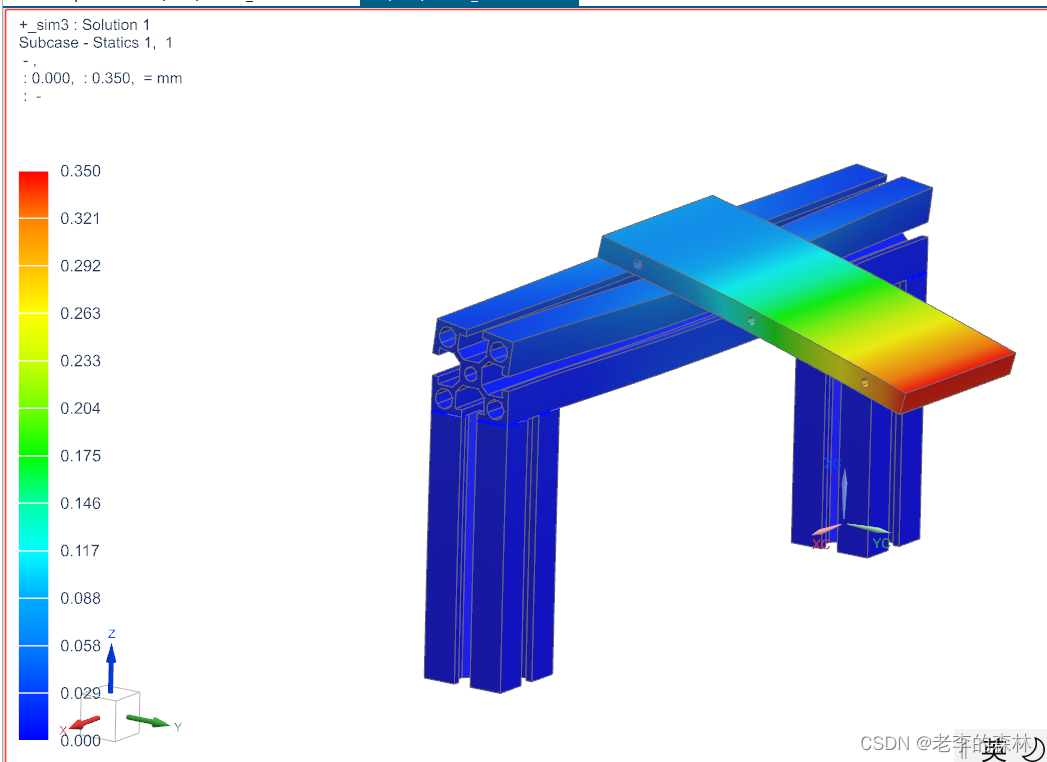

10 查看结果

在这里插入图片描述

原创不易，转载须注明出处
