掌握核心步骤：RTA-BSW以太网配置全解析

目录

常见相关缩写词和缩略语

Ethernet  Stack概述

RTA-BSW提供的以太网模块概览

Eth 模块

Eth配置

Eth驱动模块的主要参数

Copy Eth模块

Eth 集成

EthTrcv 模块

EthTrcv 配置

EthTrcv 生成的代码

EthTrcv 集成

EthIf 模块

EthIf 配置

EthIf 集成

EthSM 模块

EthSM 集成

TcpIp 模块

TcpIp 配置

SoAd模块

SoAd配置

SoAd 集成

UdpNm 模块

ComM 模块

ComM 配置

EcuM 模块

EcuM 配置

BswM 模块

BswM 配置

在RTA-BSW（Real-Time Automation Basic Software）中配置以太网涉及多个步骤，下面主要围绕”如何在 RTA-BSW 中设置以太网网络的基本配置“为主题进行描述并展示 Eth、EthIf、EthSM、TcpIp 和 SoAd 的相关示例配置。

常见相关缩写词和缩略语

ARP - 地址解析协议 (Address Resolution Protocol)

DHCP - 动态主机配置协议 (Dynamic Host Configuration Protocol)

ICMP - Internet 控制消息协议 (Internet Control Message Protocol)

NDP - Neighbor 发现协议 (Neighbor Discovery Protocol)

SoAd - 套接字适配器 (Socket Adaptor)

TCP - 传输控制协议 (Transmission Control Protocol)

TCP/IP - 一组用于计算机网络的通信协议 (A family of communication protocols used in computer networks)

TP - 传输协议 (Transport Protocol)

UDP - 用户数据报协议 (User Datagram Protocol)

Ethernet  Stack概述

以下是以太网Stack的overview，其中：

1. EthIf 是 MCAL 驱动程序，是EthTrcv 和 TcpIp 堆栈之间的接口

2. TcpIp 模块是以太网堆栈的核心和主要实现。

3. Socket Adaptor 是 TcpIp stack 与 PduR 之间的接口。

RTA-BSW提供的以太网模块概览

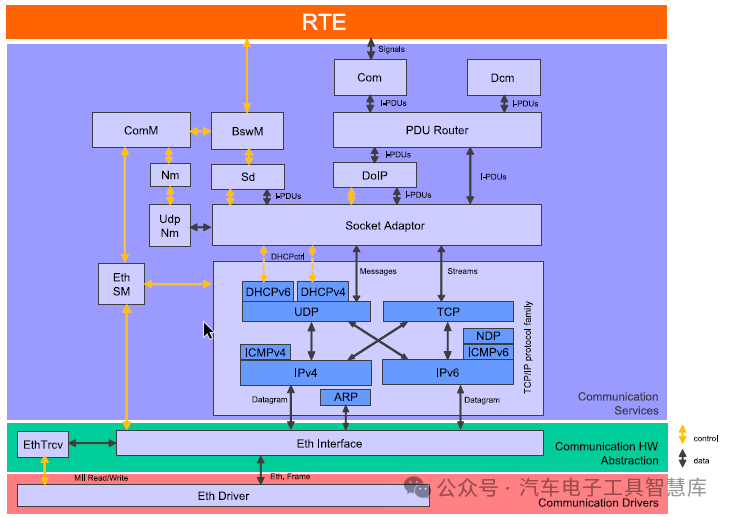

如下图所示：是RTA-BSW除了 Eth 驱动程序（它属于 MCAL） 以外提供的以太网相关的所有模块。

   注：RTA-BSW 参考指南提供了有关一些模块（如 EthIf、EthSM、TcpIp 和 SoAd）的配置和集成建议，有关集成的更多信息，请参考每个模块的部分。

Eth 模块

注：文中提到的示例中使用的是 Infineon MCAL。

Eth配置

Eth驱动模块的主要参数

• EthSpeed: 配置以太网速度（10Mbps、100Mbps、1Gbps）

• EthOpMode: 配置双工模式（半双工或全双工）

• EthPhyInterface: 配置用于在以太网 MAC 控制器和 PHY 控制器之间通信的机制

• EthCtrlPhyAddress: 包含控制器的 MAC 地址（示例中为 00:03:19:00:00:01）

如果以太网控制器使用中断模式，则必须在驱动程序和 RTA-OS 中启用中断。

• EthCtrlEnableRxInterrupt 和 EthCtrlEnableTxInterrupt: 启用接收和发送中断

注意：以下 MCAL 模块需要更新：

• Mcu 配置，以生成 Eth 控制器时钟

• Port配置，以配置用于与 PHY 控制器通信的每个端口（MII/RMII/RGMII 和 MDIO 信号）。

• Irq（可选，如果使用中断时） Irq 配置以及在 RTA
