一、定时器

1.定时器模块的功能

STM32定时器模块主要有计数、定时、输入捕获、输出比较这四个功能。其中：

计数：脉冲计数，使用使用微控制器内部的外部时钟（PCLK）来计数，是对固定周期的脉冲信号计数。

定时：时间控制，通过对微控制器内部的时钟脉冲进行计数实现定时功能。

输入捕获：对输入信号进行捕获，实现对脉冲的频率测量，可用于对外部输入信号脉冲宽度的测量，比如测量电机转速。

输出比较：将计数器计数值和设定值进行比较，根据比较结果输出不同电平，用于控制输出波形，比如直流电机的调速。

2.STM32定时器类别

STM32定时器主要分为基本定时器、通用定时器和高级定时器。

下面是STM32定时器的分类比较表：

定时器基本定时器**(TIM6、TIM7)**通用定时器**TIMx(x=2~5)**高级定时器**(TIM1、TIM8)**
计数器类型16**位，向上**16**位，向上、向下、向上/向下**16**位，向上、向下、向上/向下**
预分频系数1**～65535之间的任意数**1**～65535之间的任意数**1**～65535之间的任意数**
输入**/捕获通道**无四个独立通道：输入捕获、输出比较、**PWM生成、单脉冲模式输出**四个独立通道：输入捕获、输出比较、**PWM生成、单脉冲模式输出**
产生中断**/DMA**可以可以可以
刹车（电机控制）无无可以

3.通用定时器

STM32通用定时器TIMx（x=2，3，4，5）主要由时钟源、时钟单元、捕获和比较通道等构成，核心是可编程预分频驱动的16位自动装载计数器。

（1）时钟源

当定时器使用内部时钟时，定时器的时钟源统称为TIMxCLK。TIMxCLK的系统默认的时钟频率为72MHz，但其时钟来源并不相同。

定时器TIM2~TIM7挂接在APB1上定时器TIM1和TIM8挂接在APB2上。

若外部晶振的频率为8MHz，则系统默认的时钟频率为72MHz

APB1预分频器的分频系数设置为2，则PCLK1=36MHz；

APB2预分频系数设置为1，则PCLK2=72MHz，TIM1和TIM8的时钟频率TIMxCLK=72MHz；

Cortex系统时钟由AHB时钟（HCLK）8分频得到，即SysTick的频率为9MHz。

（2）预分频器PSC

可以以1～65535之间的任意数值对时钟源CK_PSC的时钟频率进行分频，输出CK_CNT脉冲供计数器CNT进行计数。

（3）计数器CNT

TIMxCNT是一个16位的寄存器，计数范围为1～65535，可以向上计数、向下计数或向下向上双向计数。

要得到想要的计数值，需要对输入时钟频率进行分频。

当计数值达到设定值时，便产生溢出事件，溢出时产生中断或DMA请求，然后再由自动装载寄存器进行重新加载或更新。

计数器溢出中断属于软件中断，执行相应的定时器中断服务程序。

（4）自动装载寄存器ARR

定时器的定时时间主要取决于定时周期和预分频因子，计算公式为：定时时间=（ARR+1）×（预分频值PSC+1）/输入时钟频率或 T=（TIM_Period +1）*（TIM_Prescaler +1）/TIMxCLK这里ARR+1是因为计数器都是从0开始计数的。

二、PWM

PWM是一种利用脉冲宽度即占空比实现对模拟信号进行控制的技术，即是对模拟信号电平进行数字表示的方法。

1.工作原理

STM32的定时器除了TIM6和TIM7，其他定时器都可以用来产生PWM输出。

通用定时器能同时产生多达4路的PWM输出。

STM32中每个定时器有4个输入通道：TIMx_CH1~TIMx_CH4；每个通道对应1个捕获/比较寄存器TIMx_CRRx，将寄存器值和计数器值相比较，通过比较结果输出高低电平，从而得到PWM信号。

在PWM的一个周期内，定时器从0开始向上计数，在0-t1时间段，定时器计数器TIMx_CNT值小于TIMx_CCRx值，输出低电平；

在t1-t2时间段，定时器计数器TIMx_CNT值大于TIMx_CCRx值，输出高电平；

当定时器计数器的值TIMx_CNT达到ARR时，定时器溢出，重新从0开始向上计数，如此循环。

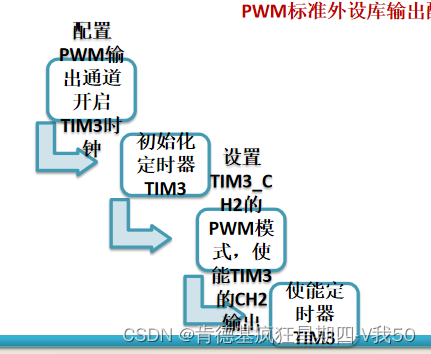

2.PWM标准外设库输出配置

首先配置PWM输出通道，开启TIM3时钟：

STM32规定了具体的引脚作为PWM输出引脚，选择不同的引脚时，还必须使用重定向功能（Remap）

定时器TIM1的引脚复用功能映像：

复用功能TIM1_REMAP[1:0] = 00**(没有重映像)**TIM1_REMAP[1:0] = 01**(部分重映像)**TIM1_REMAP**[1:0] = 11(完全重映像)** (1)
TIM1_ETRPA12PE7
TIM1_CH1PA8PE9
TIM1__CH2PA9PE11
TIM1_CH3PA10PE13
TIM1_CH4PA11PE14
TIM1_BKINPB12(2)PA6PE15
TIM1_CH1NPB13(2)PA7PE8
TIM1_CH2NPB14(2)PB0PE10
TIM1_CH3NPB15(2)PB1PE12

定时器TIM2的引脚复用功能映像：

复用功能TIM2_REMAP**[1:0]=00(没有重映像)**TIM1_REMAP**[1:0]=01(部分重映像)**TIM1_REMAP[1:0]=10 (**部分重映像)** (1)TIM1_REMAP[1:0]=11**(完全重映像)** (1)
TIM2_CH1_ETR**(2)**PA0PA15PA0PA15
TIM2_CH2PA1PB3PA1PB3
TIM2_CH3PA2PB10
TIM2_CH4PA3PB11

定时器TIM3的引脚复用功能映像：

复用功能TIM3_REMAP[1:0] = 00**(没有重映像)**TIM3_REMAP[1:0] = 10**(部分重映像)**TIM3_REMAP[1:0] = 11**(完全重映像)** (1)
TIM3_CH1PA6PB4PC6
TIM3_CH2PA7PB5PC7
TIM3_CH3PB0PC8
TIM3_CH4PB1PC9

三、用定时器计数方式，控制LED以2s的频率周期性亮灭

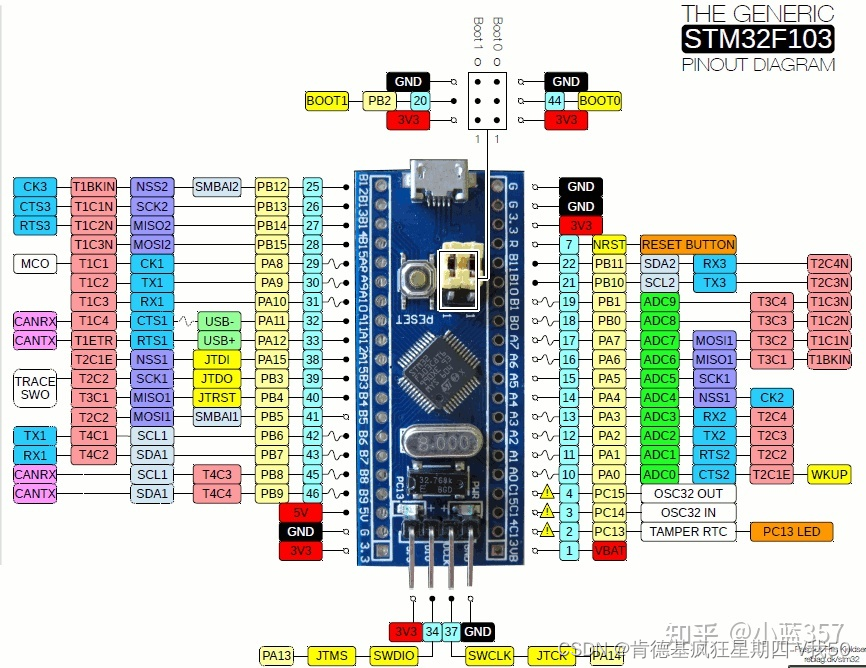

使用STM32F103的 Tim2~Tim5其一定时器的某一个通道pin（与GPIOx管脚复用，见下图），连接一个LED，用定时器计数方式，控制LED以2s的频率周期性地亮-灭。

1.STM32Cube配置

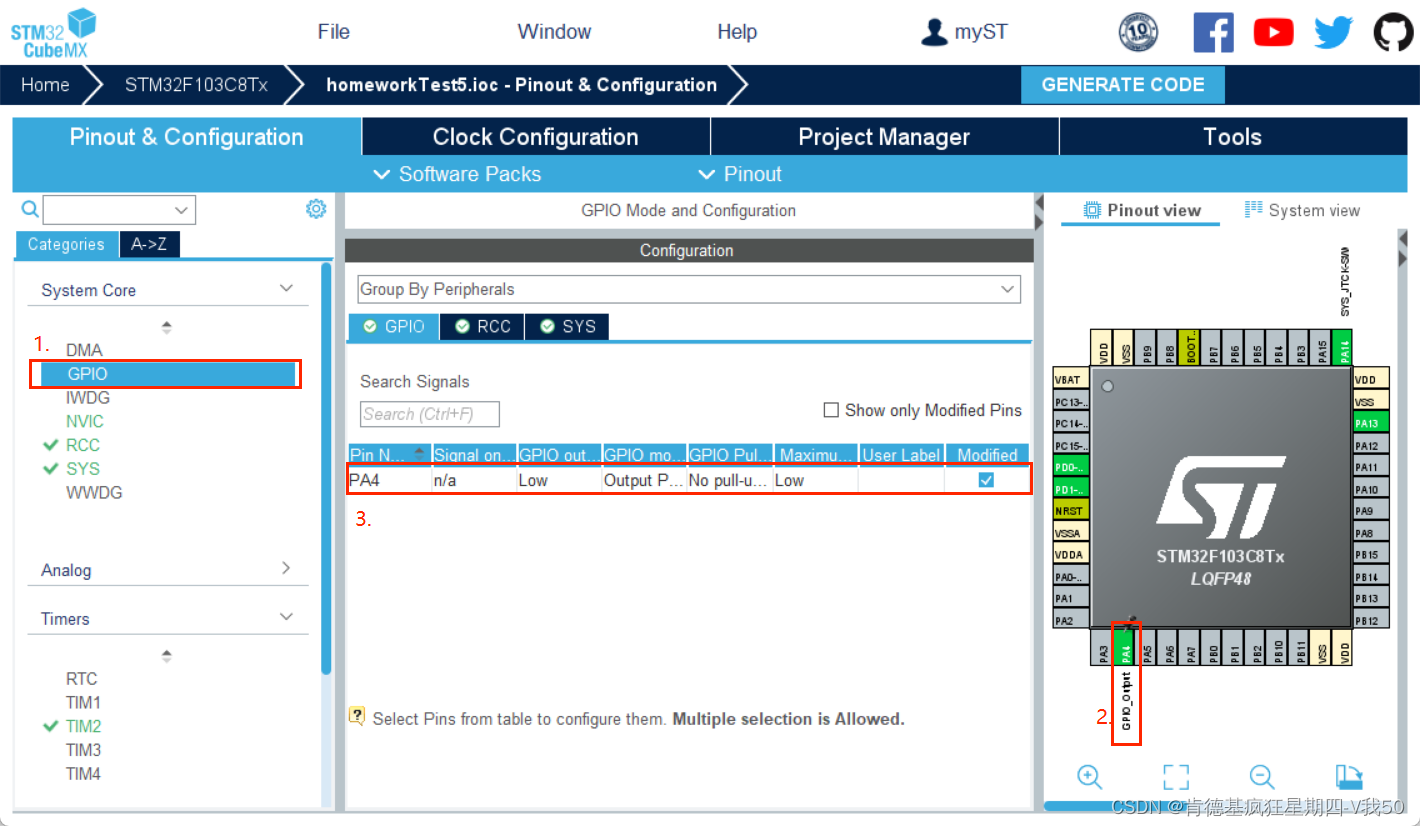

（1）GPIO配置

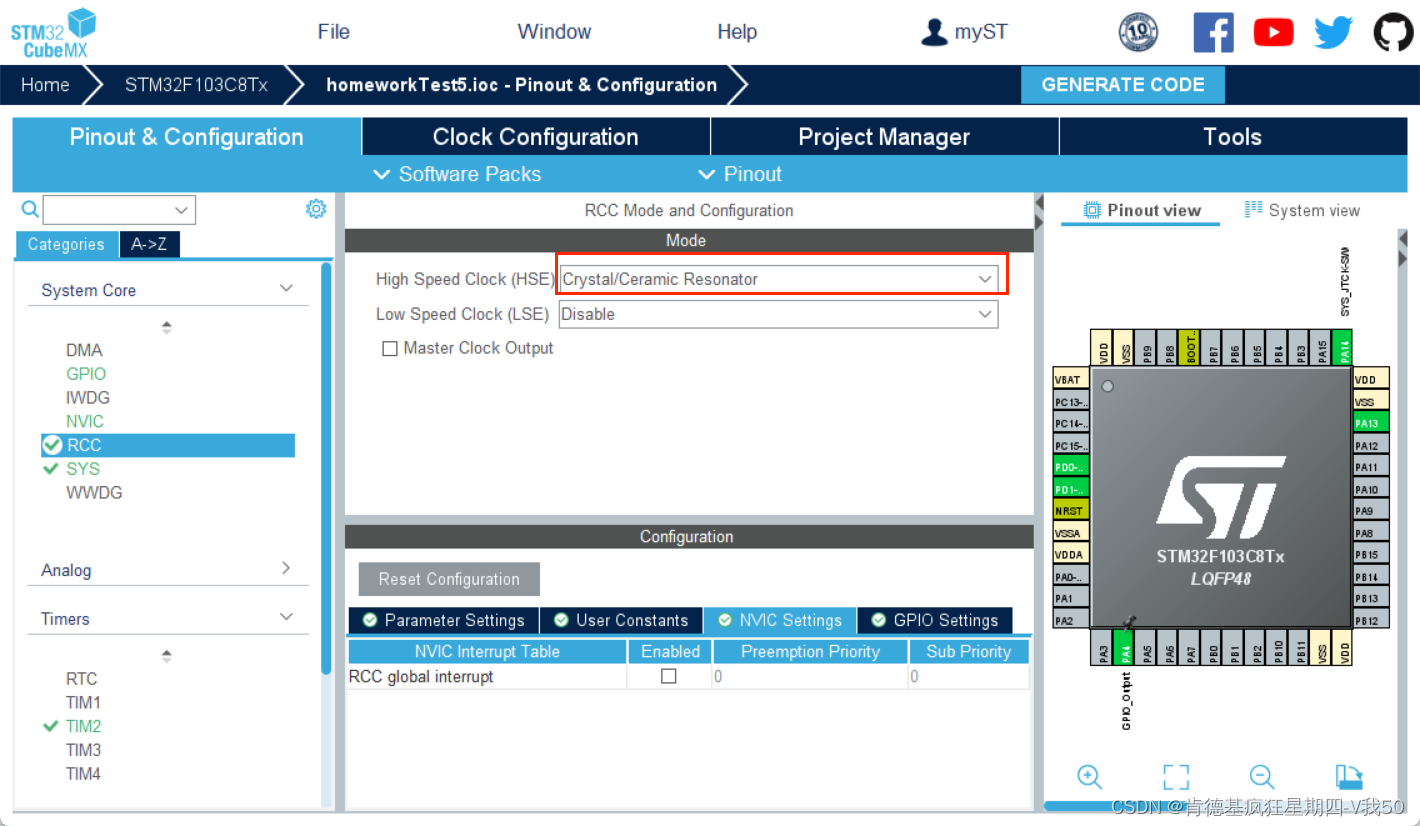

（2）RCC配置

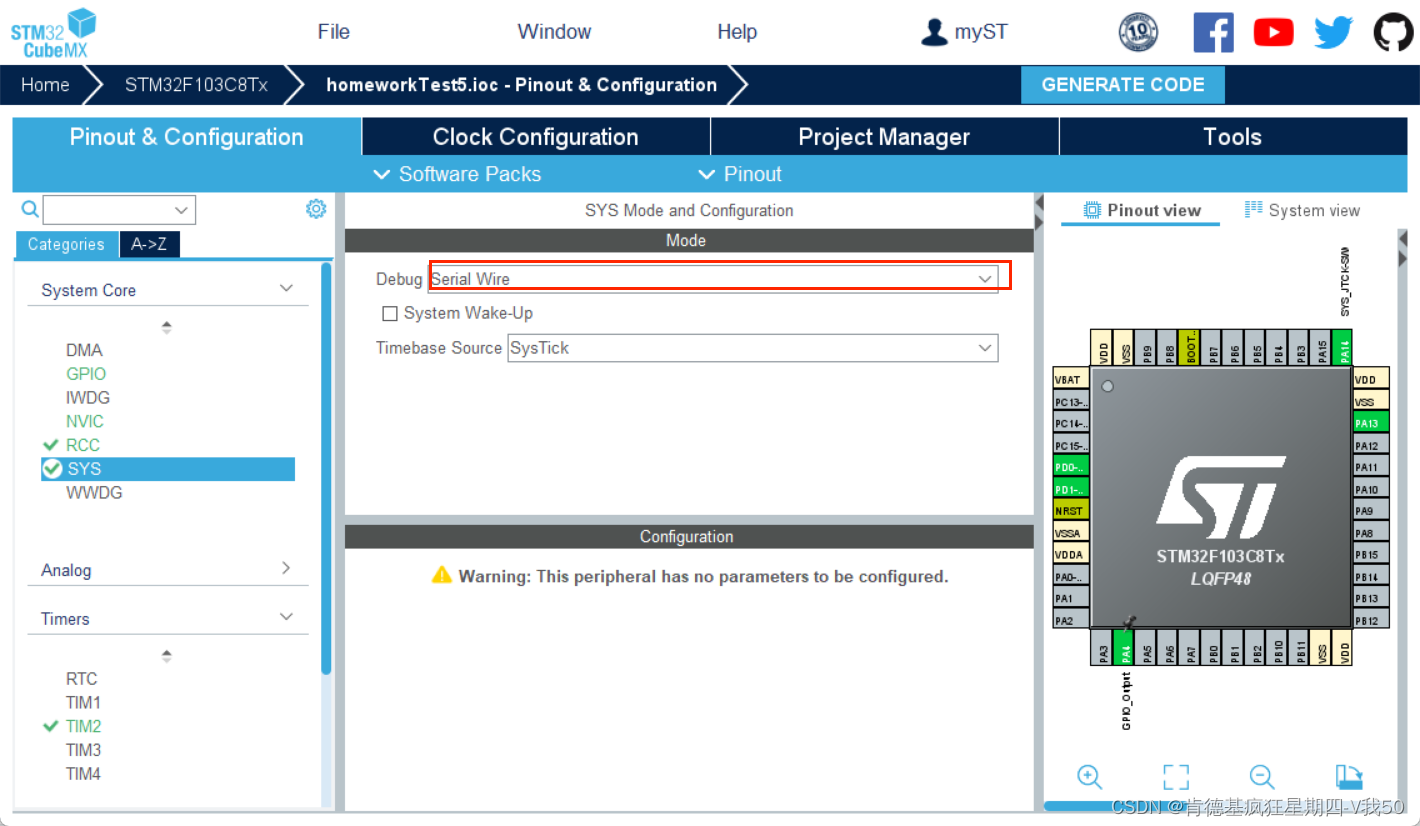

（3）SYS配置

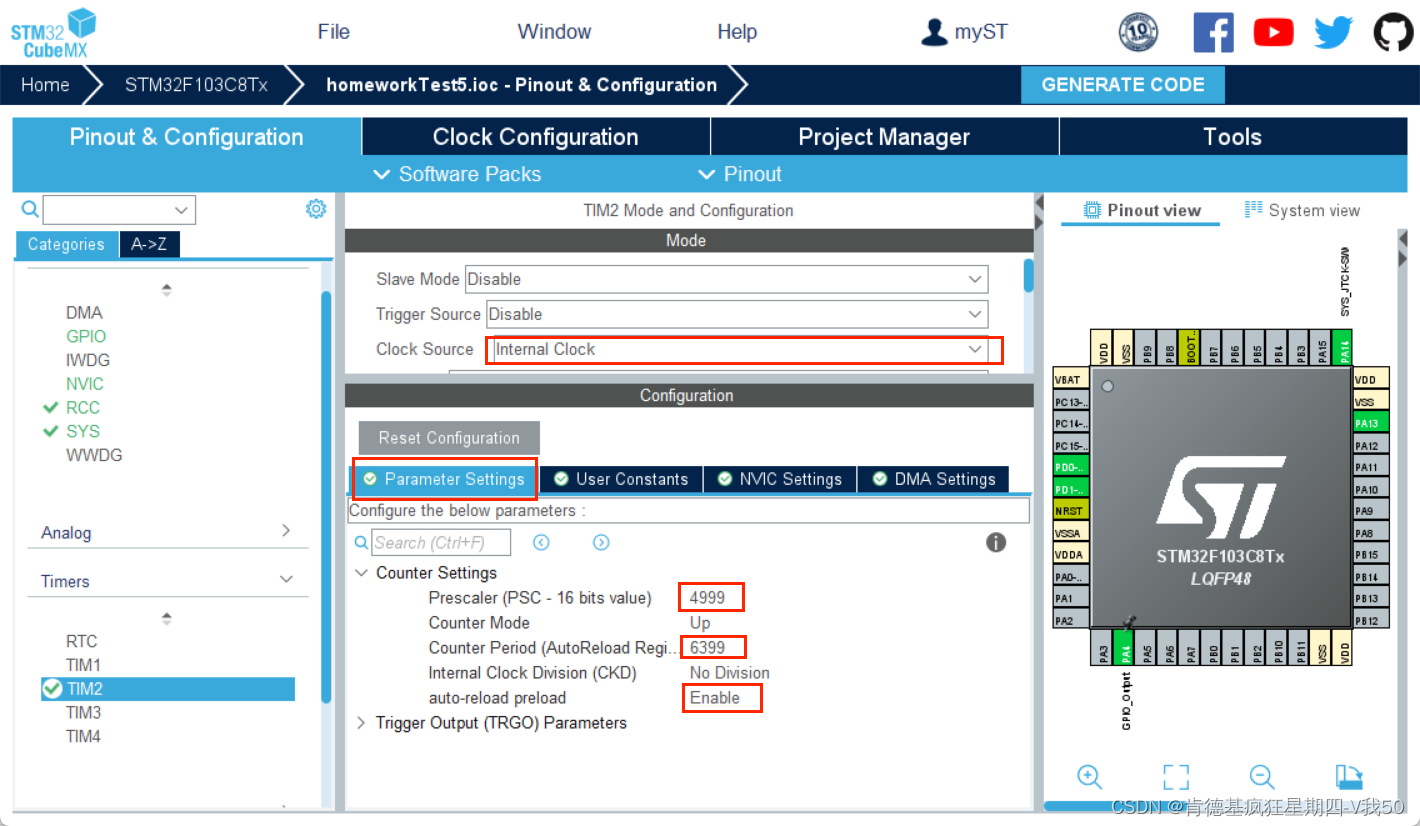

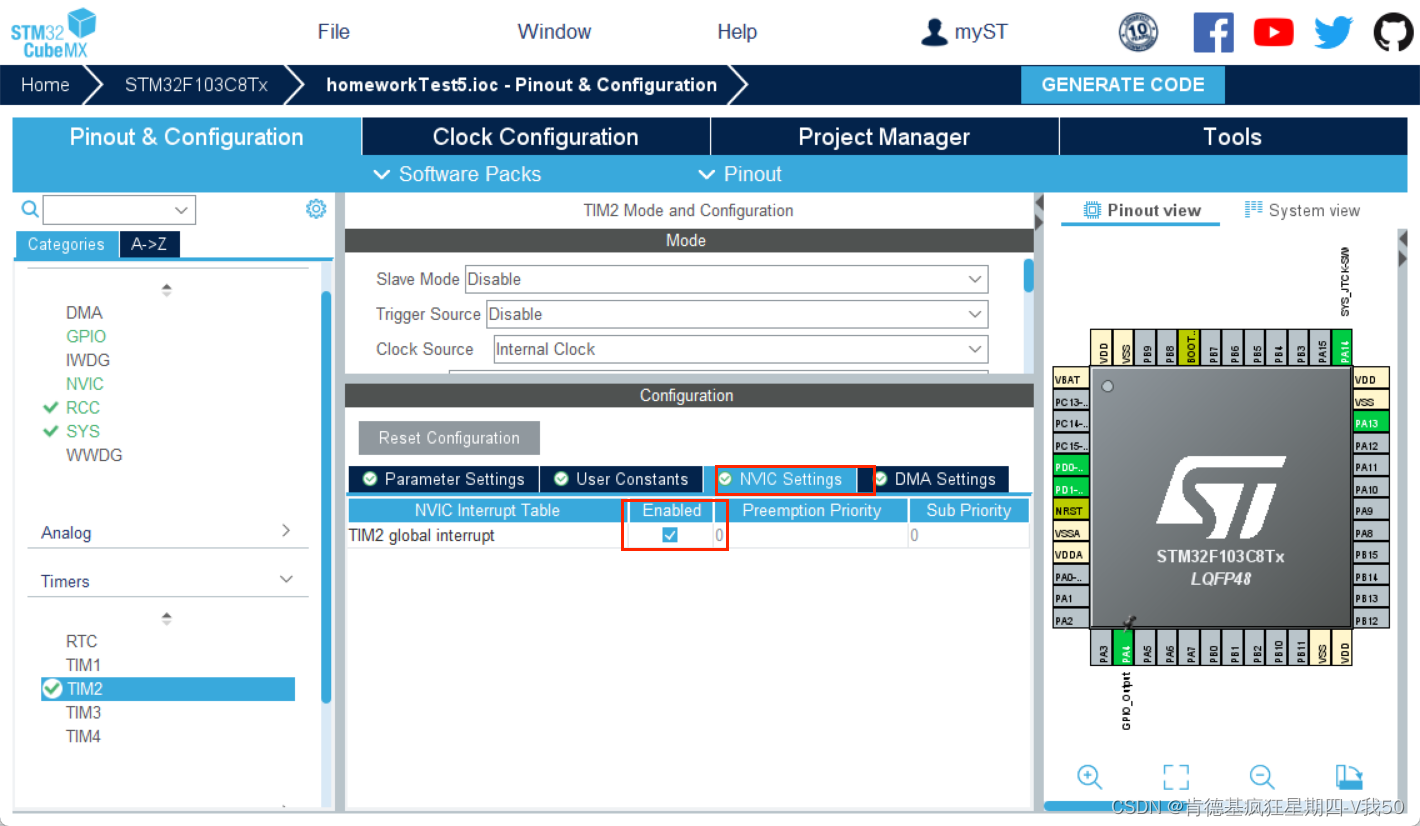

（4）TIM2配置

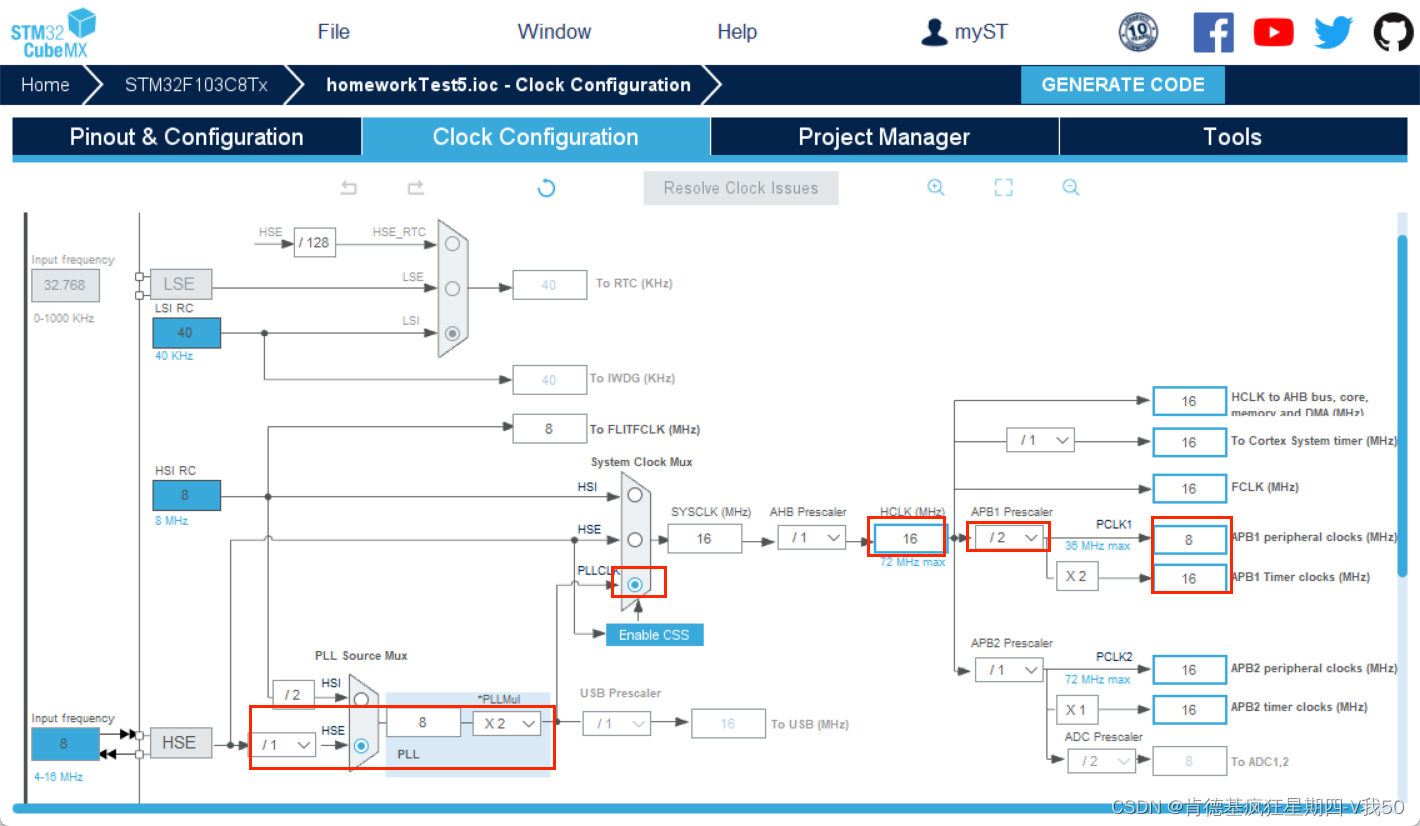

（5）Clock配置

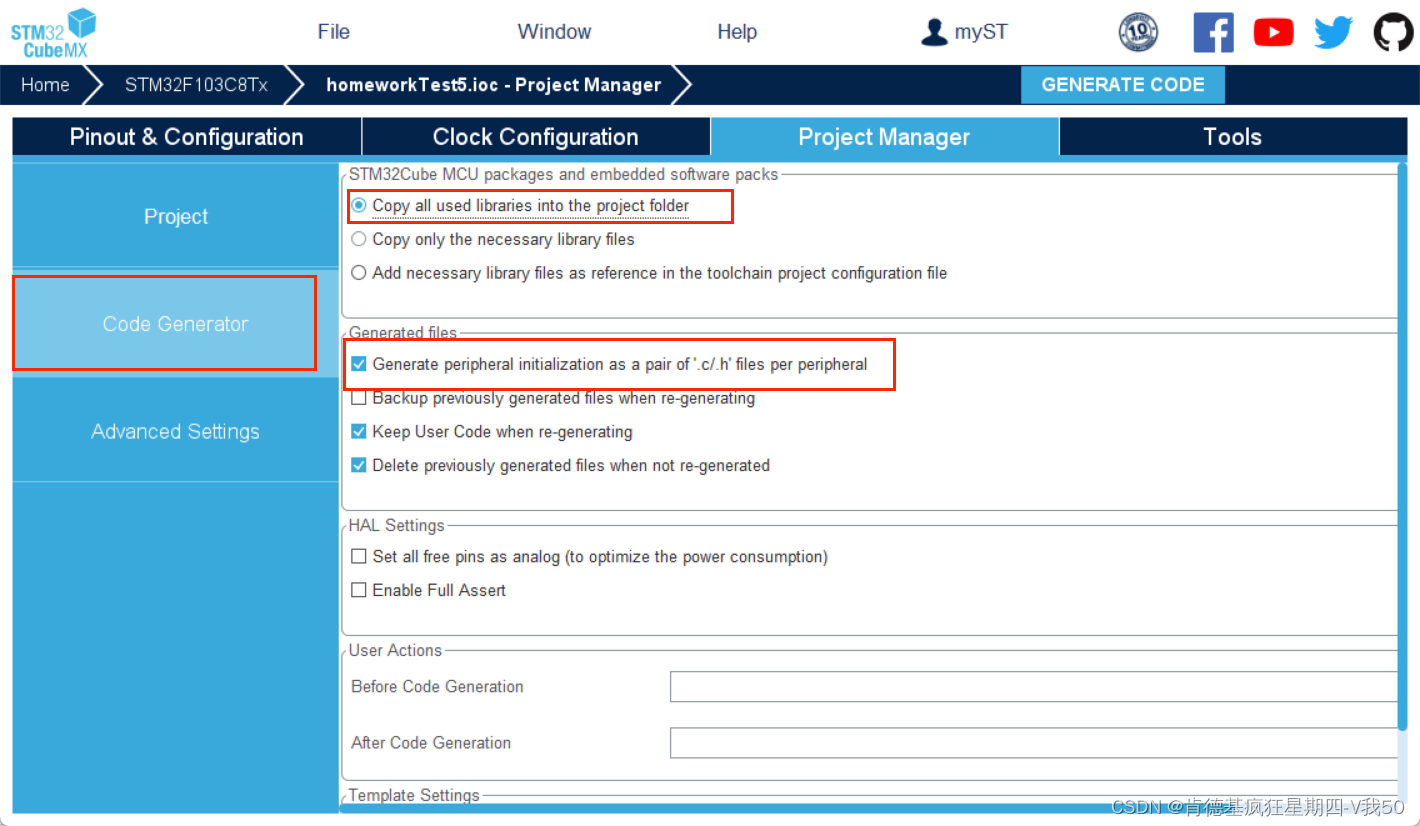

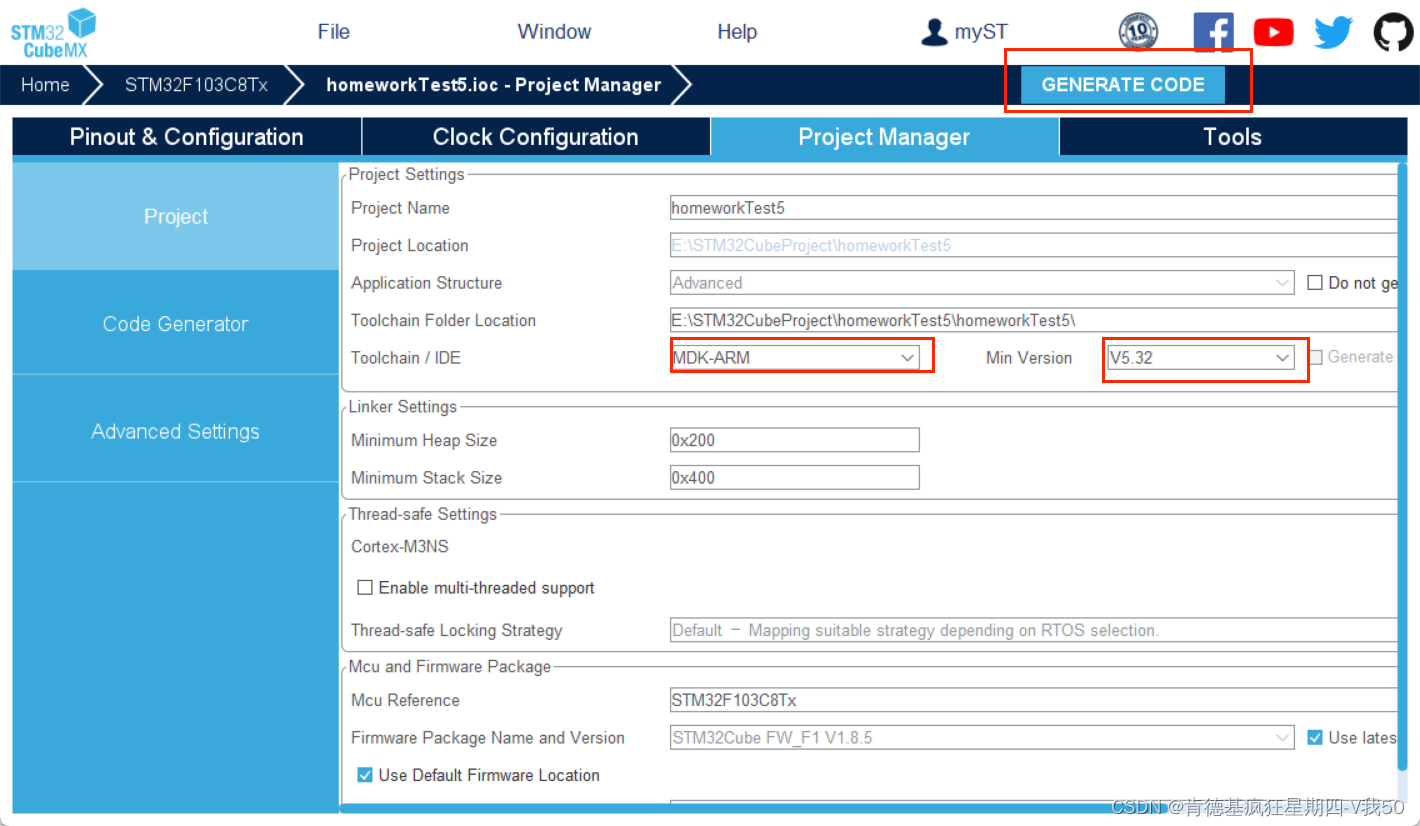

（6）项目配置

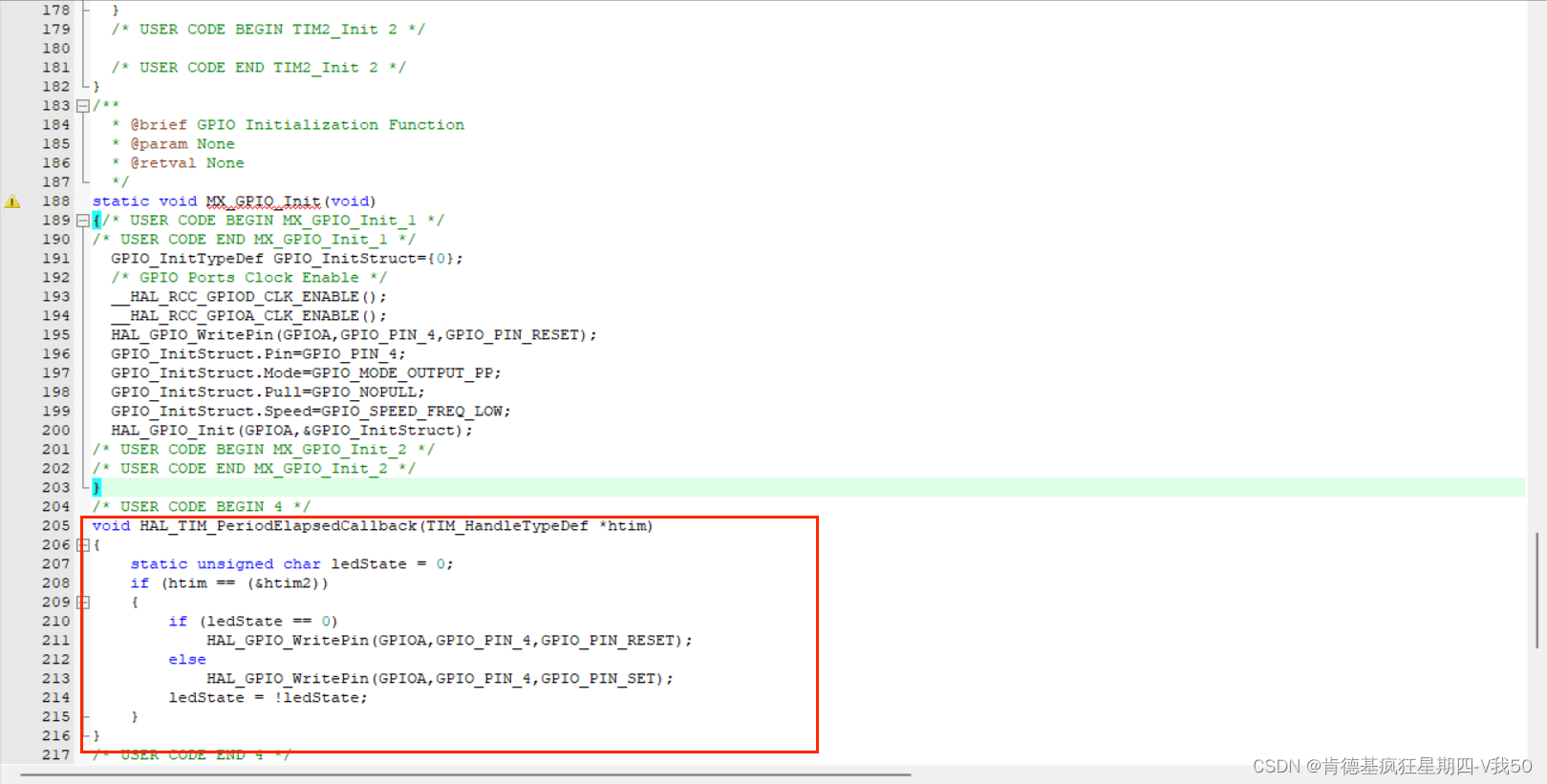

2.KEil代码编写

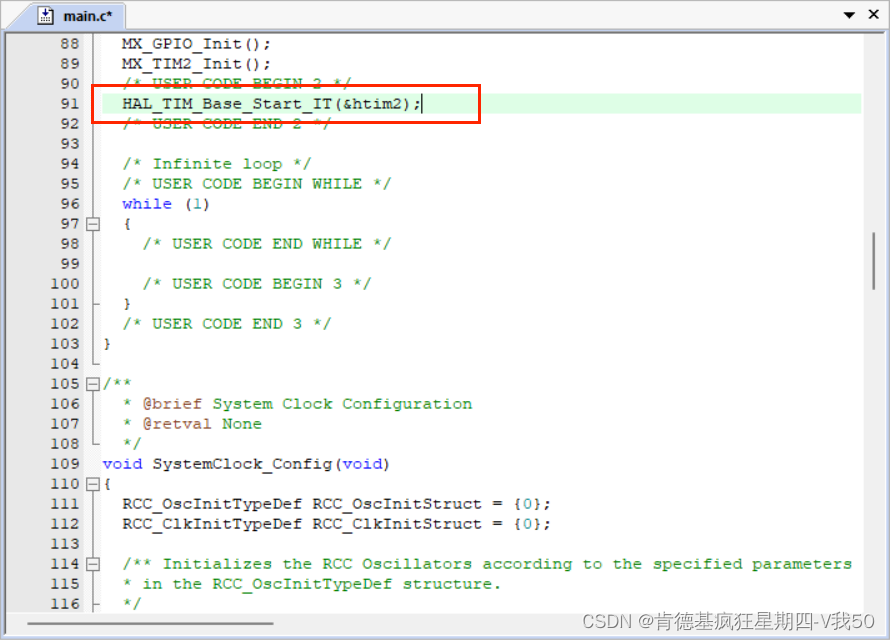

添加了如下代码：

  HAL_TIM_Base_Start_IT(&htim2);

添加如下代码：

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    static unsigned char ledState = 0;
    if (htim == (&htim2))
    {
        if (ledState == 0)
            HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);
        else
            HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);
        ledState = !ledState;
    }
}

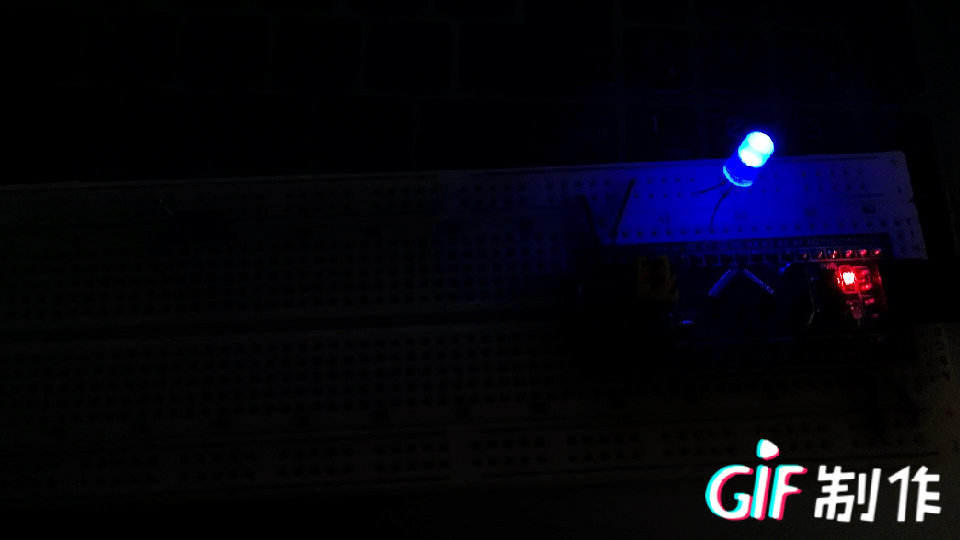

3.实验结果

四、采用定时器PWM模式，让 LED 以呼吸灯方式渐亮渐灭，周期为1~2秒

接上，采用定时器PWM模式，让 LED 以呼吸灯方式渐亮渐灭，周期为1~2秒，自己调整占空比变化到一个满意效果；使用Keil虚拟示波器，观察 PWM输出波形。

1.STM32Cube配置

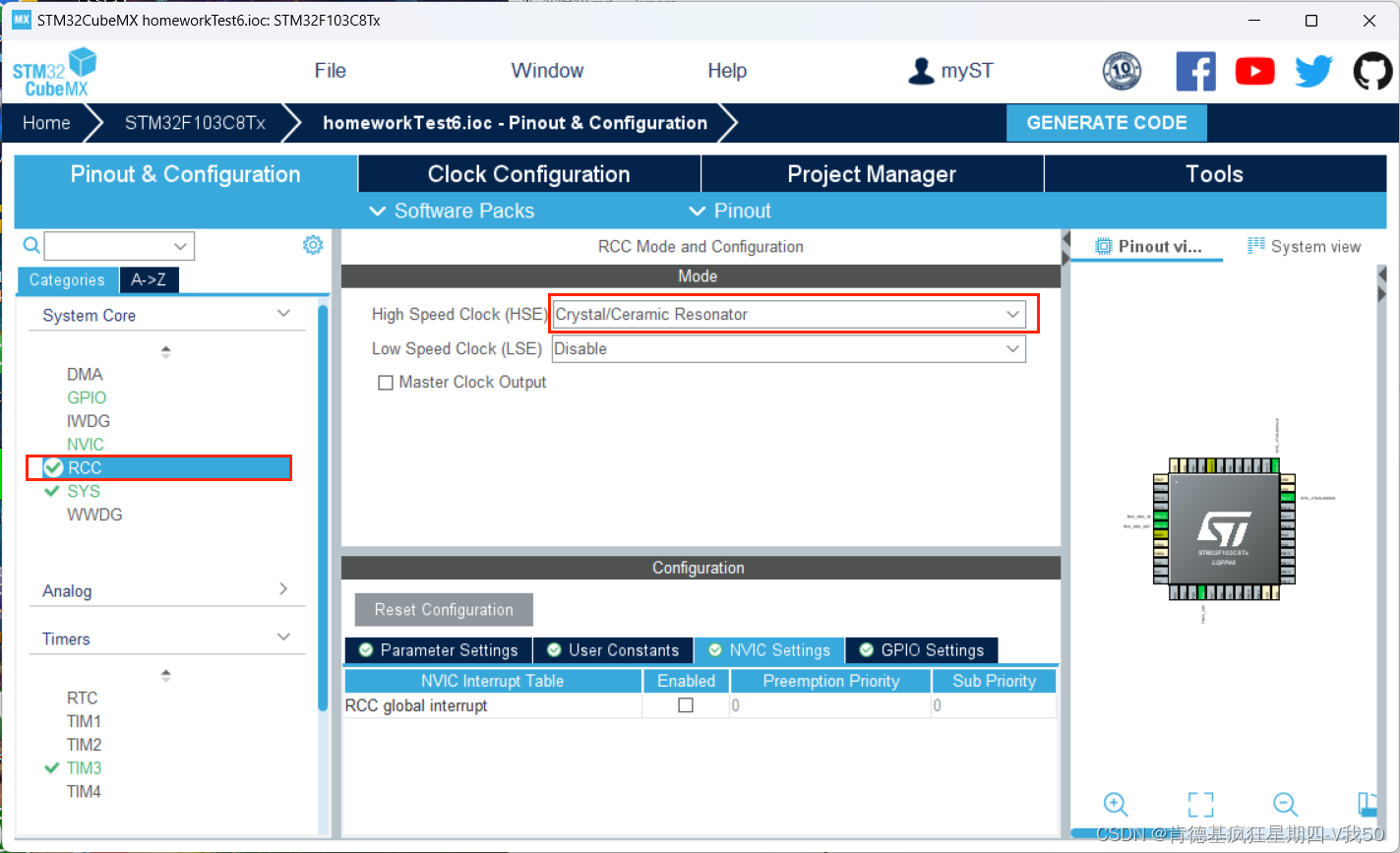

（1）RCC配置

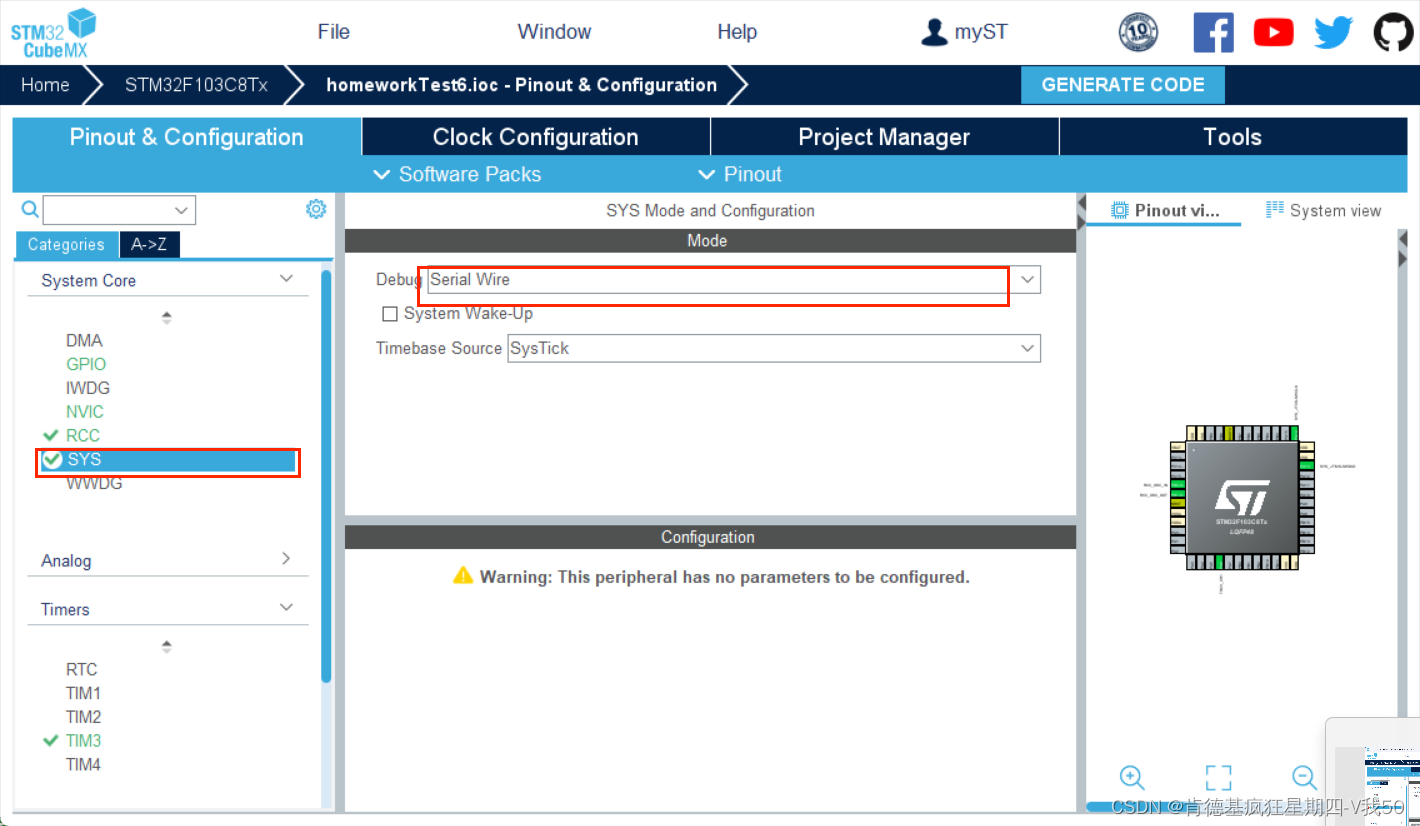

（2）SYS配置

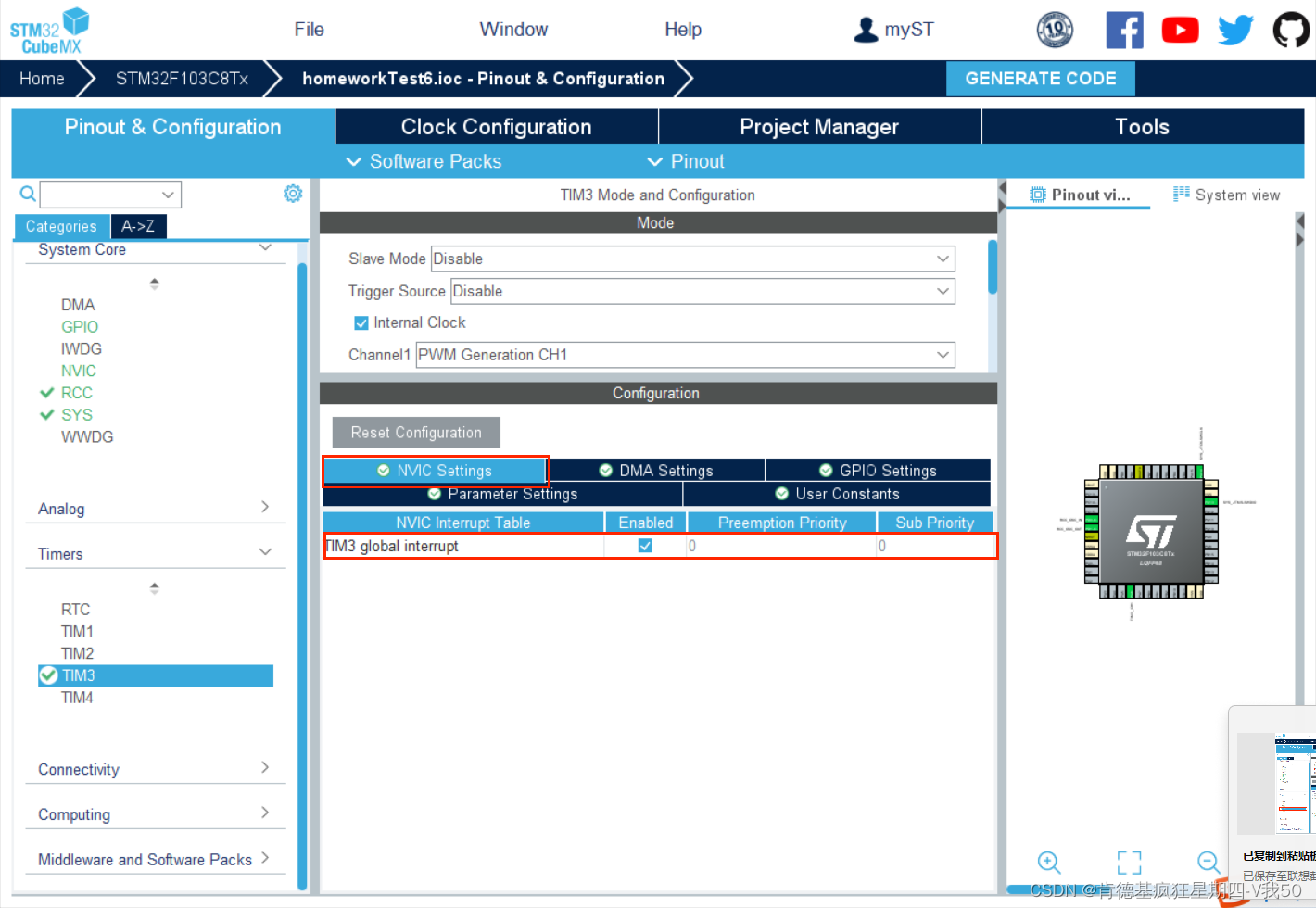

（3）TIM3配置

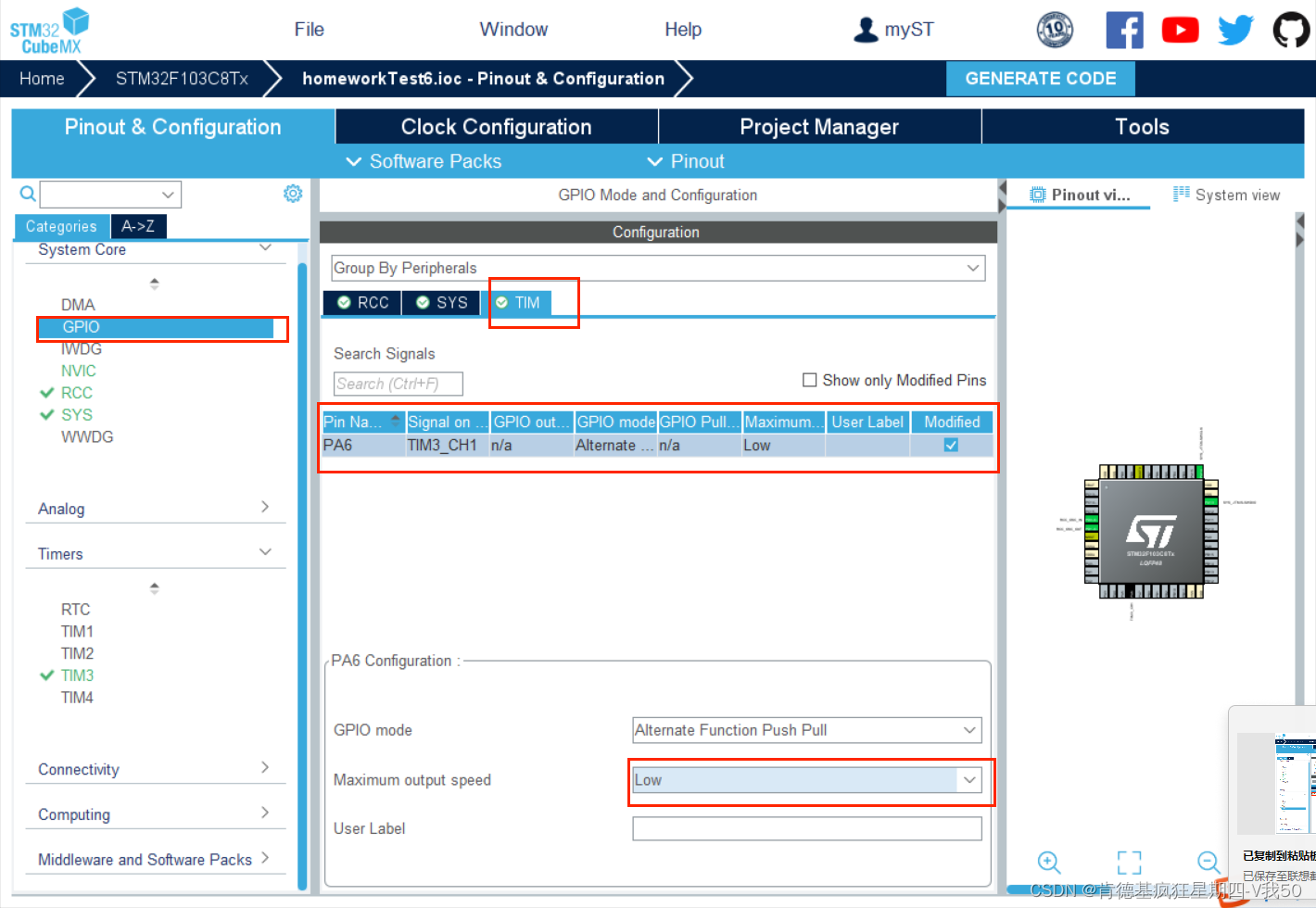

（4）GPIO配置

2.KEil代码编写

在main.c中对应位置添加下面的代码：

  /* USER CODE BEGIN 1 */
	uint16_t pwmVal=0;   //PWM占空比
    uint8_t dir=1;
  /* USER CODE END 1 */
  /* USER CODE BEGIN 2 */
  HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_1);
  /* USER CODE END 2 */
while (1)
  {
    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
	  while (pwmVal< 500)
	  {
		  pwmVal++;
		  __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_1, pwmVal);    //修改比较值，修改占空比
//		  TIM3->CCR1 = pwmVal;    与上方相同
		  HAL_Delay(1);
	  }
	  while (pwmVal)
	  {
		  pwmVal--;
		  __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_1, pwmVal);    //修改比较值，修改占空比
//		  TIM3->CCR1 = pwmVal;     与上方相同
		  HAL_Delay(1);
	  }
	  HAL_Delay(200);
  }
  /* USER CODE END 3 */

3.程序烧录及实验结果

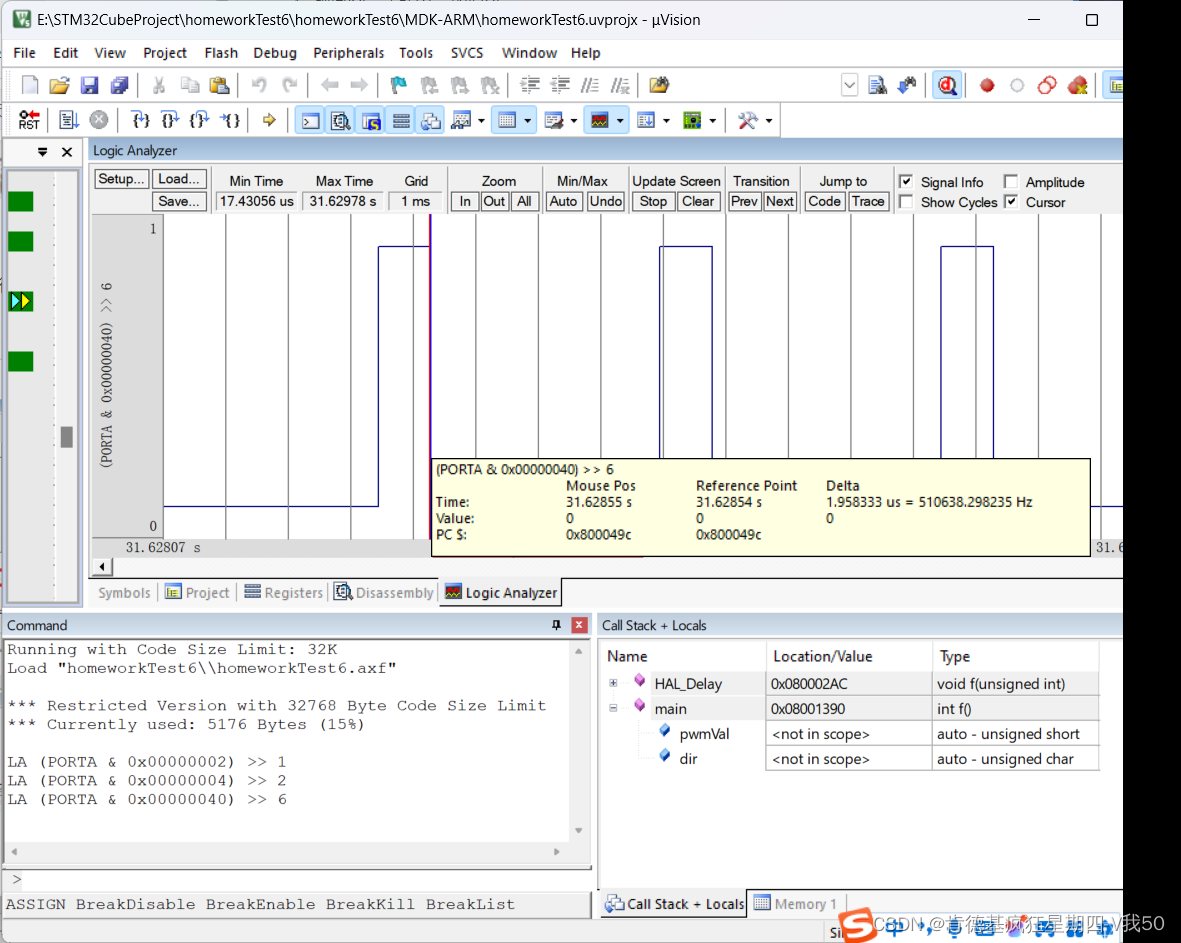

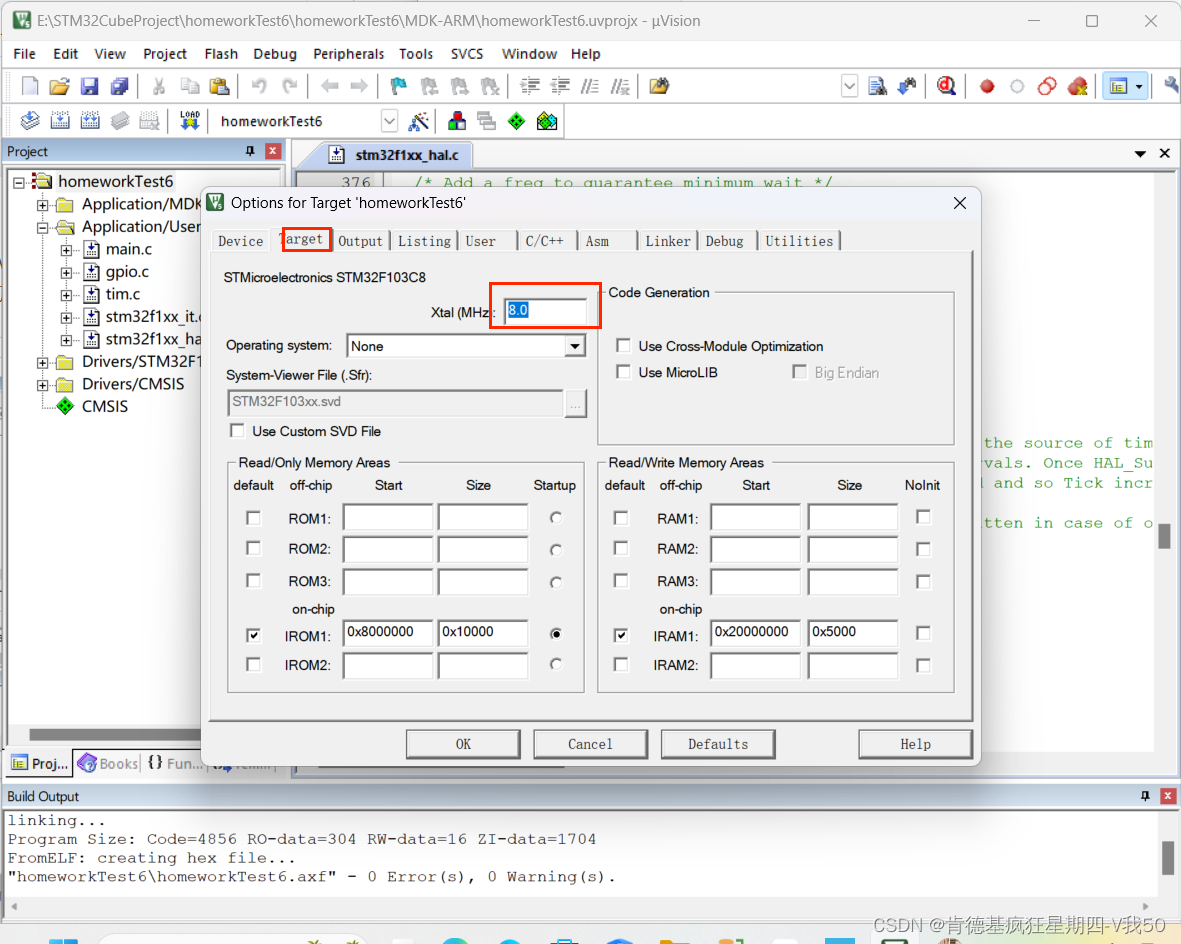

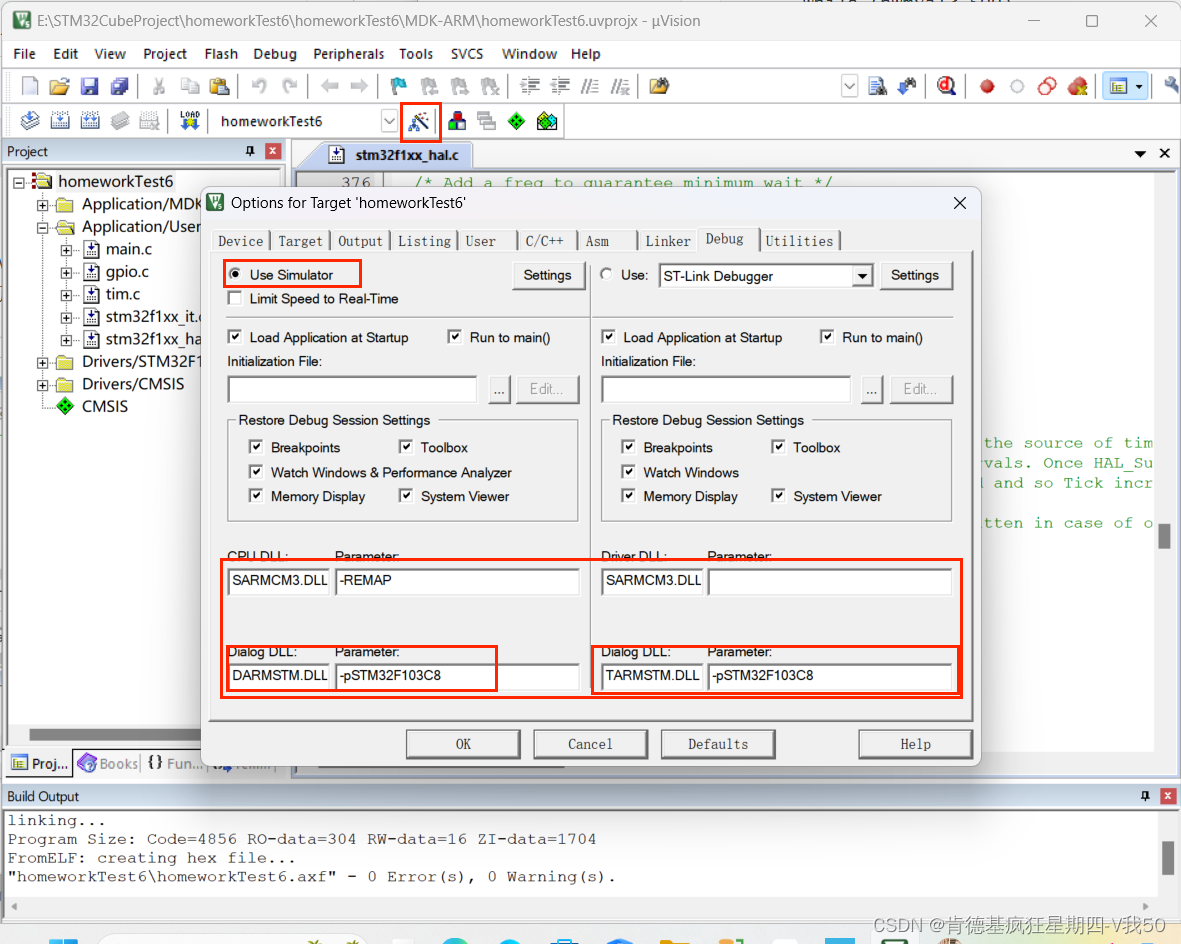

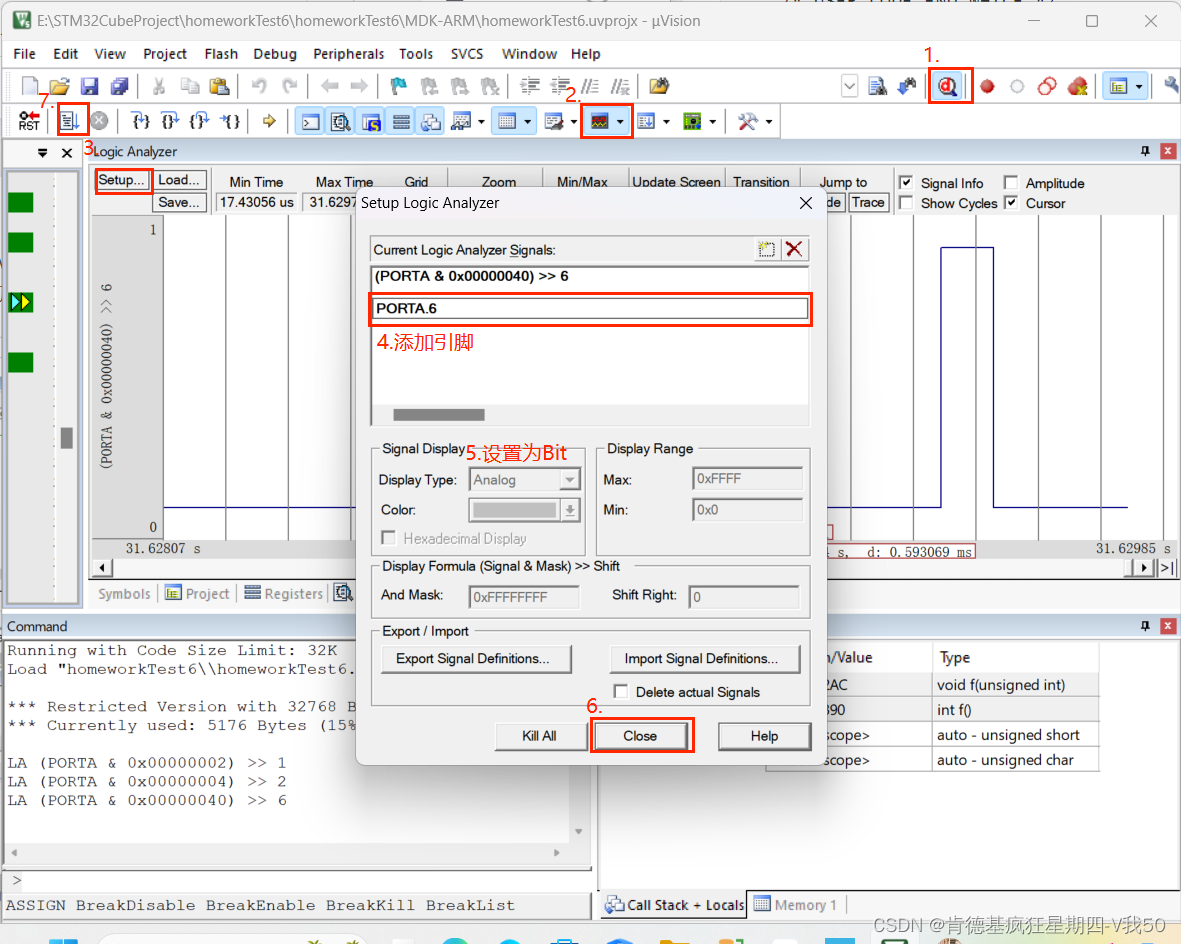

4.KEil波形图查看

波形图如下：
