【STM32】——基于stm32最小系统点亮LED灯

目录

一、stm32f103c8t6寄存器

1.寄存器

二、GPIO初始化设置

1.根据芯片手册查询端口地址

 2.打开时钟

3.端口配置寄存器

​编辑

 4.配置高电平​编辑

三、点亮LED灯

1.使用GPIOA、GPIOB、GPIOC点亮红、蓝、黄三种LED灯

2.将P13口加入流水灯的闪烁中

四、Keil中的遇到的问题解决

总结

---

一、stm32f103c8t6寄存器

1.寄存器

        寄存器是 CPU 内部用来存放数据的一些小型存储区域，用来暂时存放参与运算的数据和运算结果。其实寄存器就是一种常用的 时序逻辑电路 ，但这种时序逻辑电路只包含存储电路。 寄存器的存储电路是由锁存器或触发器构成的，因为一个锁存器或触发器能存储1位二进制数，所以由N个 锁存器 或触发器可以构成N位寄存器。寄存器是 中央处理器 内的组成部分。寄存器是有限存储容量的高速存储部件，它们可用来暂存指令、数据和位址。在计算机领域，寄存器是CPU内部的元件，包括 通用寄存器 、专用寄存器和控制寄存器。寄存器拥有非常高的读写速度，所以在寄存器之间的数据传送非常快。

寄存器是一个存储空间，地址很容易索引到。

二、GPIO初始化设置

1.根据芯片手册查询端口地址

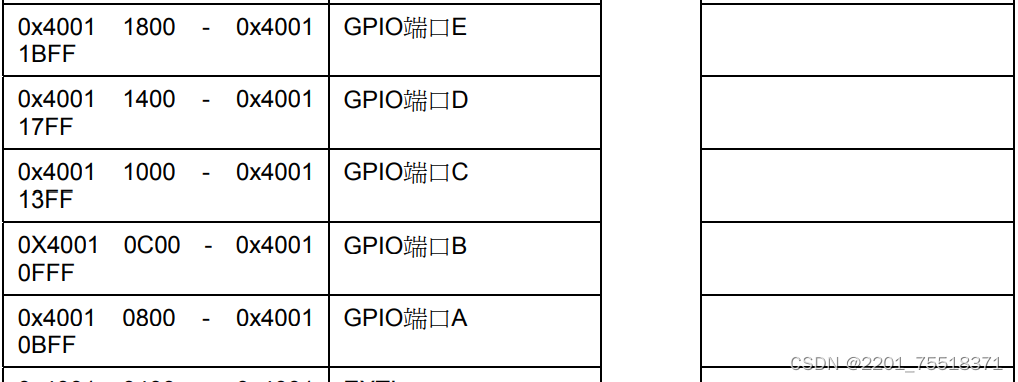

如上图所示GPIOA的地址在0x40010800-0x40010BFF之间，GPIOB、GPIOC均可查询得到

 2.打开时钟

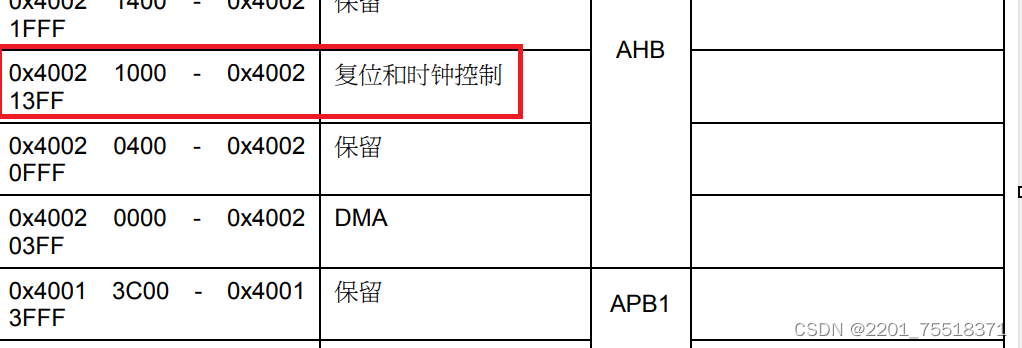

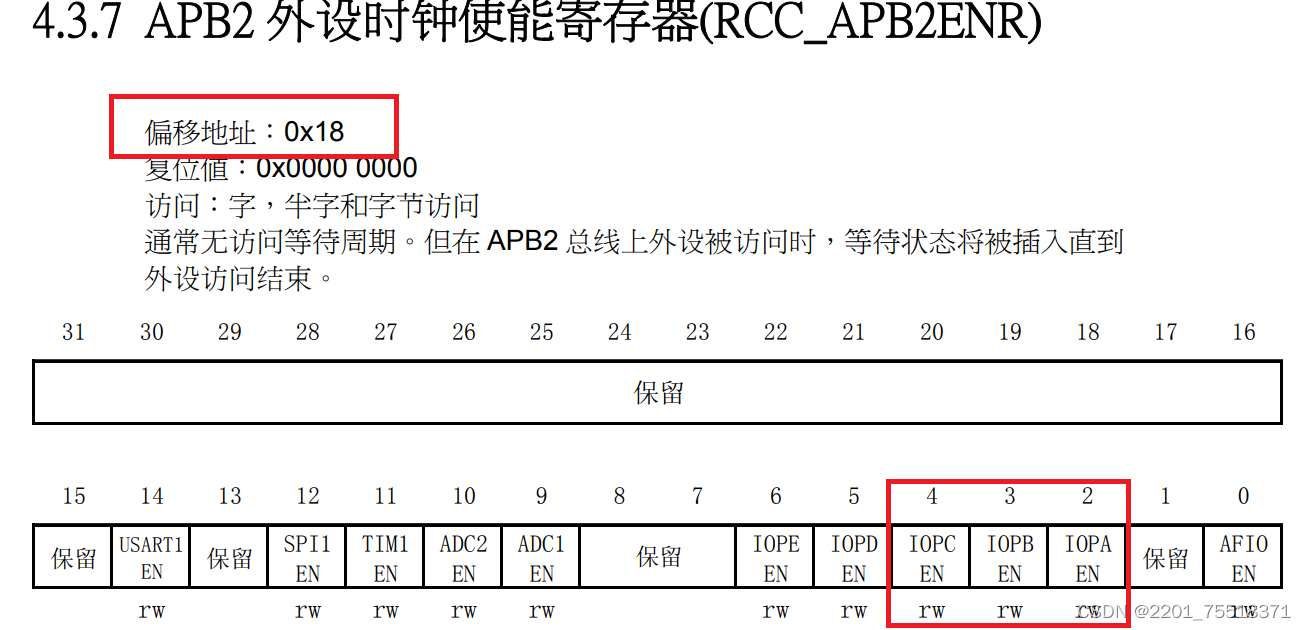

         时钟地址是基础地址加上偏移地址 ，即0x40021018，则打开三个IO口的时钟需要将三个位都置1，具体代码如下：

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

// 打开时钟
RCC_APB2ENR |= (1<<3);  // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2);  // 打开 GPIOA 时钟


3.端口配置寄存器

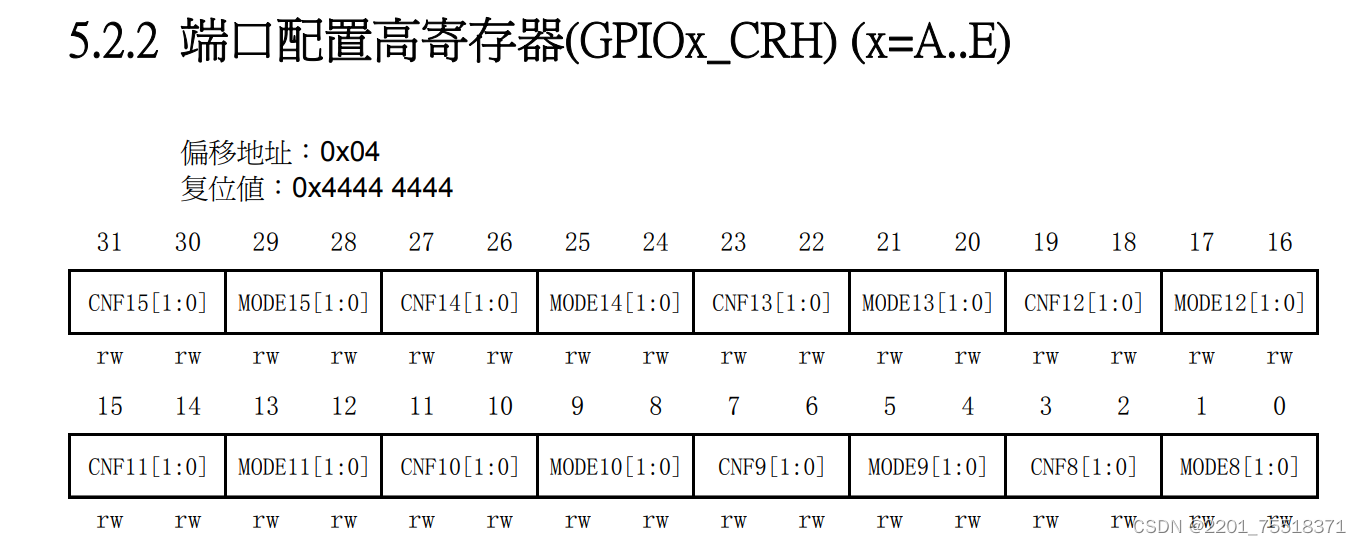

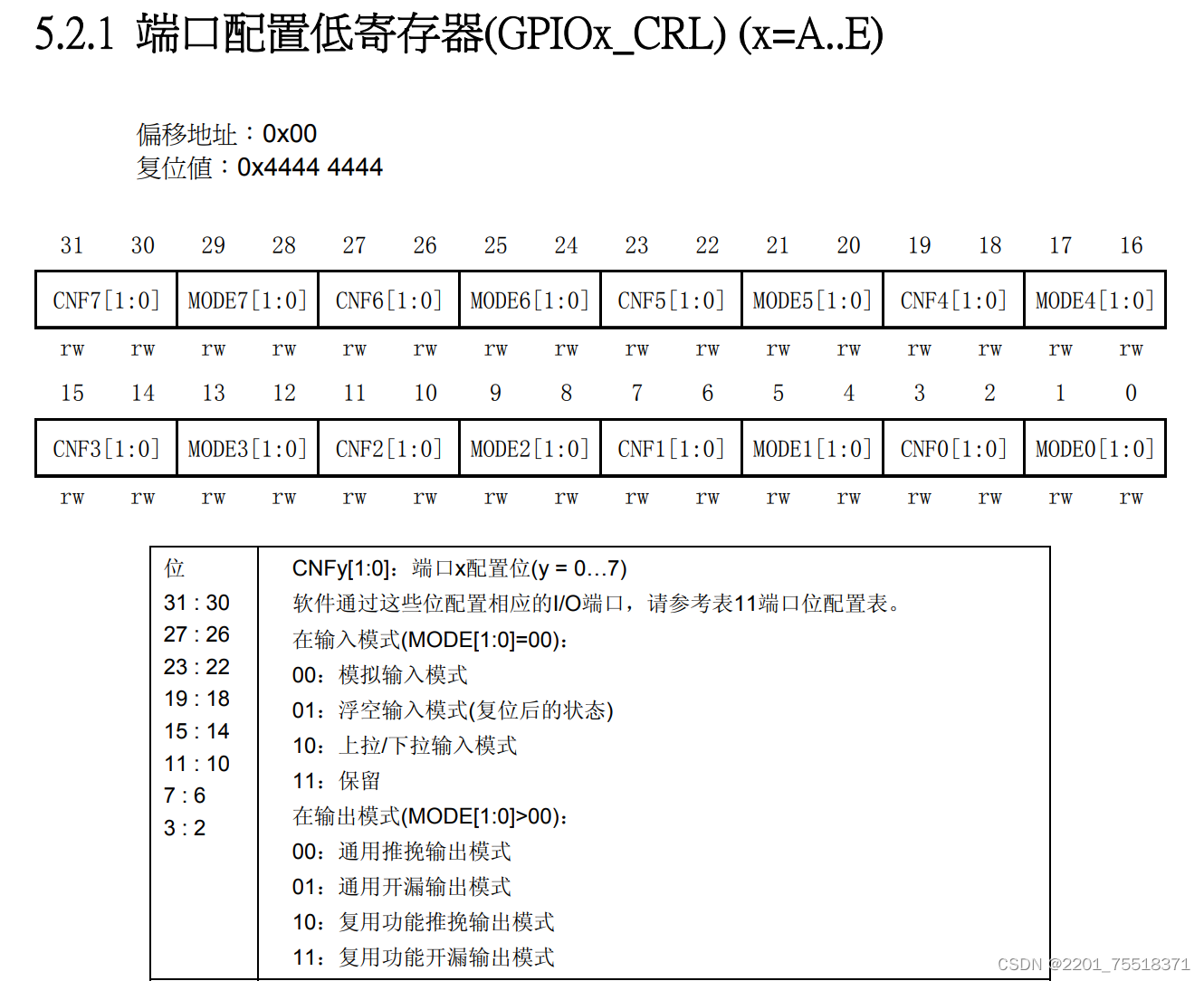

端口1-7为低，端口8-15为高。每个引脚由四个位控制。

GPIO口有八种模式：

• 输入浮空
• 输入上拉
• 输入下拉
• 模拟输入
• 开漏输出
• 推挽式输出
• 推挽式复用功能
• 开漏复用功能

本次实验使用推挽输出：根据手册可以知道使用此输出需要看CNF加端口号上面bit为置为00。

此次实验最大速度是10MHz，因此MODE加端口号上面的bit位需要变为01。
