基于单片机智能温控器控制系统设计

**单片机设计介绍，基于单片机智能温控器控制系统设计

一 概要

  基于单片机智能温控器控制系统设计概要如下：

一、设计背景与目的

在现代工业自动化和智能家居环境中，温度控制是一个至关重要的环节。为了实现对温度的精确控制，并提高系统的智能化水平，我们设计了一个基于单片机的智能温控器控制系统。该系统能够实时监测环境温度，并根据预设的温度值进行自动调节，以满足不同应用场景的需求。

二、系统组成

单片机控制器：作为系统的核心部件，单片机控制器负责接收温度传感器的数据，执行控制算法，并输出控制信号。
温度传感器：用于实时监测环境温度，并将温度数据转换为电信号传输给单片机控制器。常见的温度传感器有DS18B20、NTC热敏电阻等。
A/D转换器：将温度传感器输出的模拟信号转换为单片机可以处理的数字信号。
显示模块：用于显示当前温度、设定温度以及系统状态等信息，方便用户观察和操作。
按键模块：提供用户输入接口，用于设定温度值、切换控制模式等。
控制执行模块：根据单片机控制器的指令，控制加热或制冷设备的开关和功率，以实现对环境温度的调节。
电源模块：为整个系统提供稳定的电能供应。
三、工作原理

温度检测：温度传感器实时检测环境温度，并将检测到的温度数据转换为电信号发送给A/D转换器。
数据处理：A/D转换器将模拟信号转换为数字信号后，单片机控制器接收这些数字信号，并与预设的目标温度进行比较。
控制决策：根据比较结果，单片机控制器执行相应的控制算法（如PID控制算法），计算出控制信号。
控制执行：单片机控制器将控制信号发送给控制执行模块，控制执行模块根据指令控制加热或制冷设备的开关和功率，以调整环境温度。
显示与反馈：通过显示模块实时显示当前温度、设定温度等信息，方便用户了解系统状态。同时，系统还可以根据需要输出报警信号，以提示用户注意异常情况。
四、系统特点

智能化程度高：通过单片机控制器实现对温度的实时监测和控制，提高了系统的智能化水平。
高精度控制：采用高精度温度传感器和先进的控制算法，能够实现对环境温度的精确控制。
易于操作：系统采用直观的显示界面和简单的按键操作方式，方便用户进行参数设置和查看系统状态。
可靠性高：采用稳定的单片机控制器和可靠的电路设计，确保系统长时间稳定运行。
成本效益高：相比于传统的温度控制系统，本系统采用单片机控制方案，降低了成本。
五、应用前景

基于单片机智能温控器控制系统具有广泛的应用前景。在工业领域，可以应用于生产线上的温度控制、实验室设备的温度调节等；在农业领域，可以应用于温室大棚的温度控制、水产养殖的温度调节等；在家庭生活中，可以应用于空调、暖气等设备的温度控制。随着物联网和人工智能技术的不断发展，该系统还可以进一步实现远程控制、数据分析和智能化管理等功能，为人们的生活和工作带来更多便利。

二、功能设计

当温控开关打开时，若测得环境温度大于设定温度，则继电器吸合，启动压缩机工作；若测得环境温度小于设定温度，则继电器释放，压
缩机停正工作该实验可以应用于对温度空制精度要求不是很高的场合，例如，粮仓，电冰箱，空调，电饭锅等。如果配以通讯接口，可以做成多
点温度检测监控系统。具有极强的扩展性

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

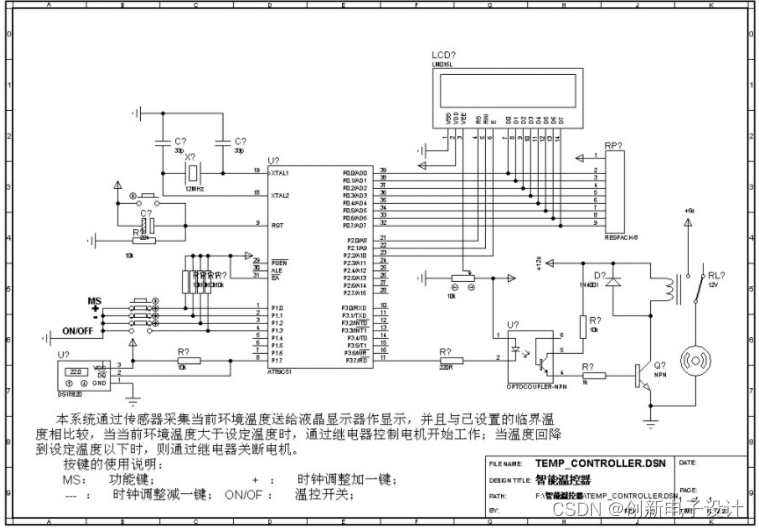

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

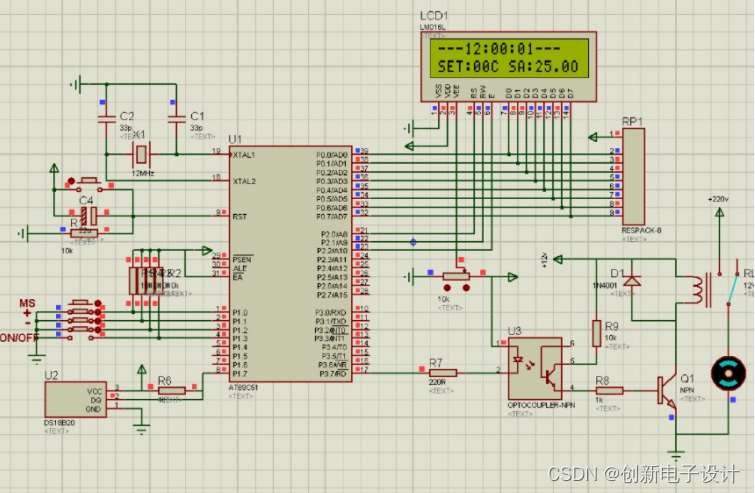

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
