基于单片机GPS定位语音智能盲人拐杖设计

**单片机设计介绍，基于单片机GPS定位语音智能盲人拐杖设计

一 概要

  基于单片机GPS定位语音智能盲人拐杖设计概要

一、设计背景与意义

随着科技的进步和社会的发展，盲人群体的生活质量和安全性越来越受到关注。传统的导盲方式，如导盲犬和导盲杖，虽然在一定程度上帮助了盲人，但仍然存在局限性，如无法有效探测远处障碍物、受环境因素影响大等。因此，设计一款基于单片机、GPS定位和语音智能的盲人拐杖，旨在通过技术手段为盲人提供更加安全、独立、高效的导盲服务。

二、系统组成

核心控制模块：采用高性能、低功耗的单片机作为核心控制器，如STM32系列，负责接收和处理来自各传感器的数据，并执行相应的控制逻辑。
GPS定位模块：通过GPS模块实时获取盲人所在位置的经纬度信息，为导航和定位提供数据支持。
超声波避障模块：利用超声波传感器检测前方障碍物，并将距离信息反馈给单片机，实现避障功能。
语音提示模块：采用语音合成技术，将导航信息、障碍物距离等转换为语音输出，方便盲人接收和理解。
电源模块：为整个系统提供稳定的电源供应，确保系统正常工作。
三、工作原理

导航与定位：系统通过GPS模块实时获取盲人所在位置的经纬度信息，结合地图数据，为盲人提供准确的导航指引。同时，语音提示模块将导航信息转换为语音输出，方便盲人接收和理解。
避障功能：超声波传感器实时检测前方障碍物，并将距离信息发送给单片机。单片机根据接收到的距离信息，判断是否需要启动避障动作（如转弯、停止前进等），并通过电机驱动模块控制拐杖的运动。
用户交互：系统支持按键输入和语音控制等多种交互方式。盲人可以通过按键输入设置目的地、选择导航模式等；也可以通过语音指令控制拐杖的运动和获取导航信息。
四、技术特点

高精度导航与定位：利用GPS定位技术和地图数据，为盲人提供准确的导航指引，帮助他们快速到达目的地。
实时避障功能：通过超声波传感器实时检测前方障碍物，确保盲人在行走过程中的安全。
用户友好的交互方式：系统支持多种交互方式，满足盲人的不同需求，提高了系统的易用性和实用性。
低功耗设计：采用高性能、低功耗的单片机和传感器，确保系统在长时间使用过程中能够保持稳定的性能。
五、总结

基于单片机GPS定位语音智能盲人拐杖设计，通过集成单片机控制技术、GPS定位技术和语音智能技术，实现了高精度导航、实时避障和用户友好的交互方式。该系统不仅提高了盲人的生活质量和安全性，也为盲人群体的出行提供了更加便捷、高效的解决方案。

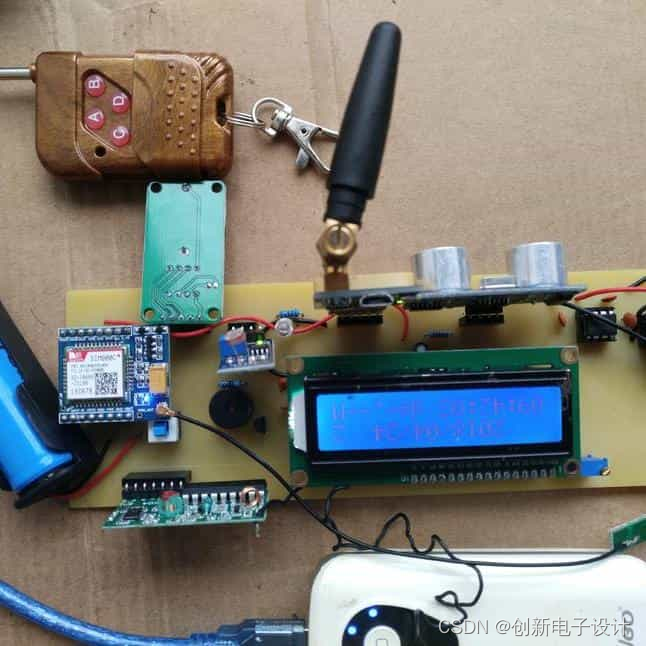

二、功能设计

1.实时探测前方障碍物，1m内有障碍物语音播报。

2.光线弱时语音提示，自动开启拐杖灯光，光线强时自动关闭。按下灯光按键，灯光将闪烁，可警示他人。

3.配有实时时钟，按下语音报时按键，语音播报当前时间。

4.配有GPS实时定位模块以及GSM模块，若发现迷失方向，可按下求救按键将当前所处位置发送至绑定用户。

5.拐杖掉落后，可按下寻杖按键，拐杖发出声音，方便盲人快速寻找。

6.所有按键均集成到遥控器上

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
