基于51单片机控制恒压供水系统设计

**单片机设计介绍，基于51单片机控制恒压供水系统设计

一 概要

  基于51单片机控制恒压供水系统的设计概要可以归纳为以下几个方面：

一、系统概述
设计目标：

设计一个基于51单片机的恒压供水系统，通过调节水泵的转速或功率，实现供水压力的恒定。
系统组成：

核心控制器：51单片机（如STC89C51），负责接收传感器数据、执行控制算法，并发出控制指令。
水泵：用于提供供水压力，可以选择不同类型的泵，如离心泵、自吸泵等。
压力传感器：用于检测供水压力，并将压力信号转换为电信号。
变频器：用于控制水泵电机的转速，根据51单片机的指令调整水泵的功率。
显示模块：用于显示当前供水压力和水泵工作状态等信息。
二、硬件设计
硬件连接：

压力传感器与51单片机相连，将压力信号传输给单片机。
水泵和电源通过变频器与电源相连，变频器根据单片机的指令控制水泵的转速。
显示模块与单片机连接，实时显示压力和水泵状态。
硬件要求：

压力传感器需具有高精度和快速响应能力，确保准确检测供水压力。
变频器需具有稳定的输出频率和可靠的控制性能，确保水泵转速的精确调节。
三、软件设计
主程序：

负责系统初始化，包括设置单片机的工作模式、初始化IO端口、设置定时器等。
不断读取压力传感器数据，并与设定的压力值进行比较。
根据比较结果，通过变频器控制水泵的转速或功率，实现供水压力的恒定。
定时器中断程序：

用于定时检测压力传感器数据，以便及时调整水泵转速或功率。
可以设置多个定时器中断，实现不同时间段的供水压力控制。
显示模块程序：

实时显示当前供水压力和水泵状态等信息，方便用户查看。
四、系统优势
实时性：系统能够实时检测供水压力，并根据需要快速调整水泵转速或功率，实现供水压力的恒定。
稳定性：采用51单片机作为核心控制器，具有良好的稳定性和可靠性，确保系统的长期稳定运行。
节能性：通过精确控制水泵的转速或功率，避免不必要的能源浪费，实现节能效果。
可扩展性：系统采用模块化设计，方便进行功能扩展和升级，满足不同场景下的供水需求。
五、调试与测试
完成硬件和软件设计后，需要进行调试和测试，确保系统的稳定性和可靠性。测试包括功能测试、性能测试和稳定性测试，需要不断调整参数和优化算法，以达到最佳的控制效果。

六、总结
基于51单片机控制恒压供水系统是一个高效、稳定、节能的供水解决方案。通过精确控制水泵的转速或功率，实现供水压力的恒定，为城市居民和工业生产提供可靠的供水保障。

二、功能设计

此项目是本人的毕业论文，包括了完整的论文一共40多页和开题报告，还有完整的程序带注释，还有proteus仿真，拿来就能使用。

设计通过控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节， 使供水系统自动恒压值稳于设定的压力值。用户可以自行设定水管中的水压，低功耗低噪音高性能高寿命的特点使得本设计在同类产品中脱颖而出。使用 Keil C 和 Proteus 等先进 EDA软件进行了高效率地设计实现和仿真验证。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

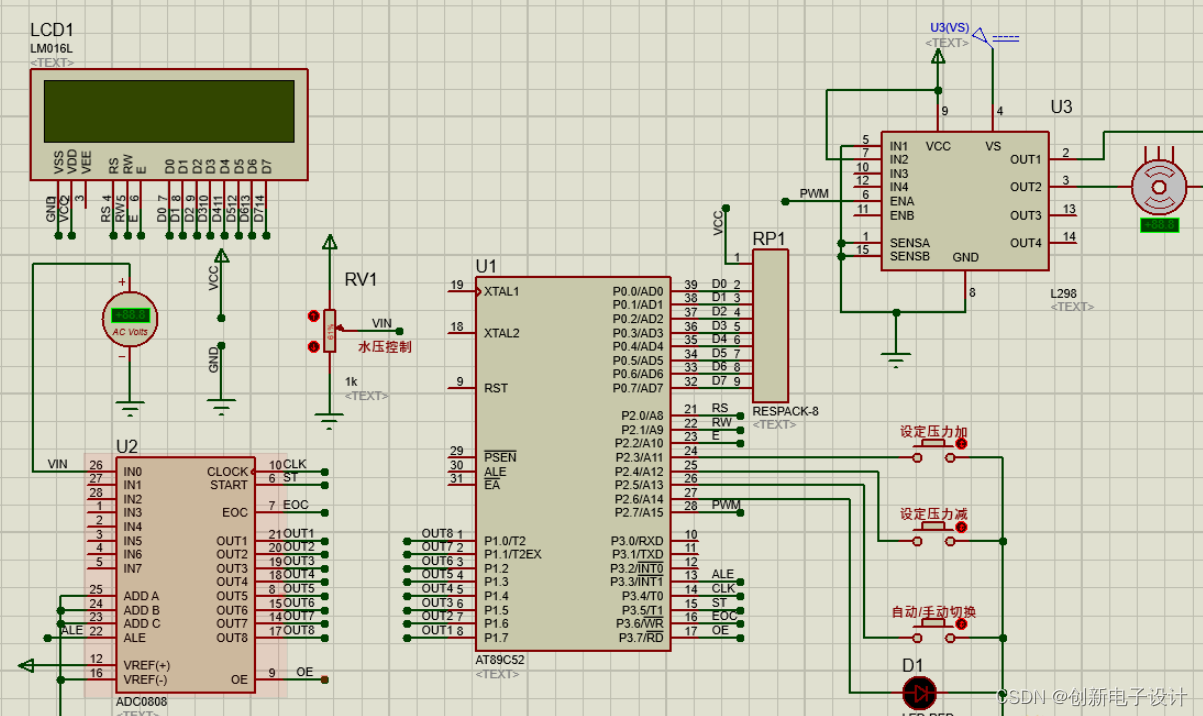

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

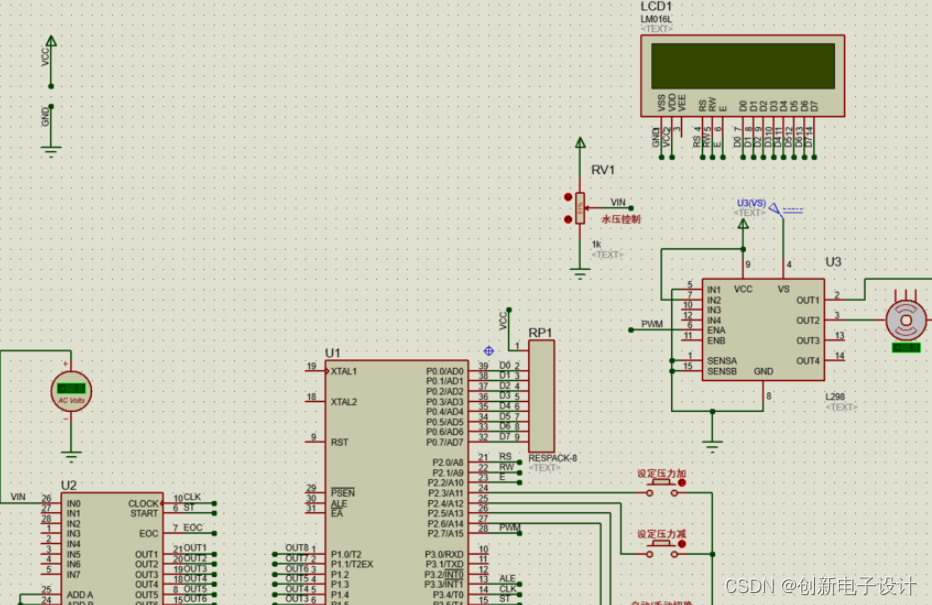

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
