引言

a. 介绍神经网络的重要性

随着大数据和计算能力的快速发展，神经网络已经成为许多领域的核心技术。从图像识别、自动驾驶汽车到智能家居，神经网络为我们提供了强大的学习和预测能力。这些网络不仅改变了我们解决问题的方式，还提供了一种全新的视角来理解数据和知识。因此，对神经网络的研究和应用具有巨大的实际意义。

b. 为什么可视化神经网络结构很重要

尽管神经网络在各个领域取得了显著的成功，但它们的复杂性和不透明性仍然是一个挑战。为了解决这个问题，可视化神经网络结构变得至关重要。通过可视化，我们可以更直观地了解网络的架构、层次和连接方式，更容易地发现潜在的问题并进行优化。此外，可视化还有助于提高团队协作的效率，方便教育和传播知识。

c. 介绍PlotNeuralNet项目的目标

PlotNeuralNet项目旨在为研究人员、工程师和学生提供一个简单易用的神经网络可视化工具。通过PlotNeuralNet，用户可以轻松地绘制出各种类型的神经网络模型，并自定义绘图参数以满足不同需求。我们的目标是让神经网络可视化变得更加容易、高效和有趣，从而推动深度学习领域的进一步发展。

一、PlotNeuralNet项目概述

a. 项目的起源与发展

PlotNeuralNet项目是由一群热衷于深度学习和可视化的研究者们发起的。他们认识到现有的神经网络可视化工具要么功能有限，要么难以使用。因此，他们开始开发PlotNeuralNet，一个旨在为用户提供简单易用且功能强大的神经网络可视化工具。自项目成立以来，PlotNeuralNet已经吸引了大量的关注和支持，不断完善功能和提高用户体验。

b. 主要功能与特点

PlotNeuralNet的核心功能是提供一种快速绘制神经网络结构的方法。它支持多种类型的神经网络，包括卷积神经网络（CNN）、循环神经网络（RNN）和生成对抗网络（GAN）。用户可以通过简单的配置文件定义网络结构，而无需编写复杂数学公式或代码。此外，PlotNeuralNet还提供了丰富的自定义选项，允许用户调整颜色、字体和布局等细节，以满足不同的需求和风格。

c. 支持的神经网络类型

卷积神经网络（CNN）：用于处理图像、语音等结构化数据的网络。
循环神经网络（RNN）：用于处理序列数据（如文本、时间序列数据）的网络。
生成对抗网络（GAN）：一种同时包含生成器和判别器的网络，用于生成新的数据样本。

二、安装与配置

总部预览

1、安装MikTex，请移步下载点这里，下载完一直Next就行了；
2、点击Github链接，下载PlotNeuralNet 脚本到本地。
3、如果使用Git bash下载的话，使用命令：git clone https://github.com/HarisIqbal88/PlotNeuralNet；
上一步完成之后，运行包中pyexamples文件夹下的unet.py文件，如果能成功的话证明python环境没什么问题；

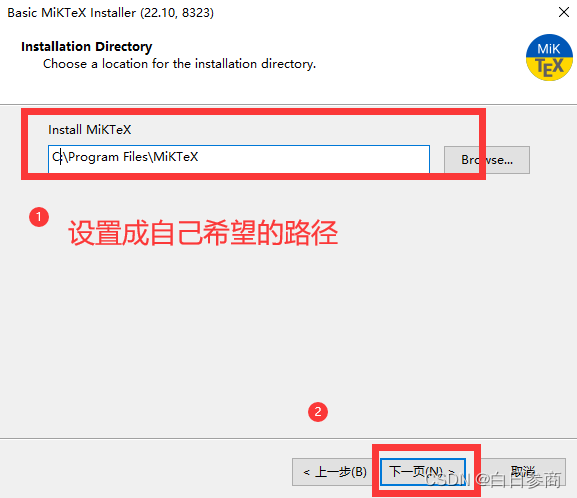

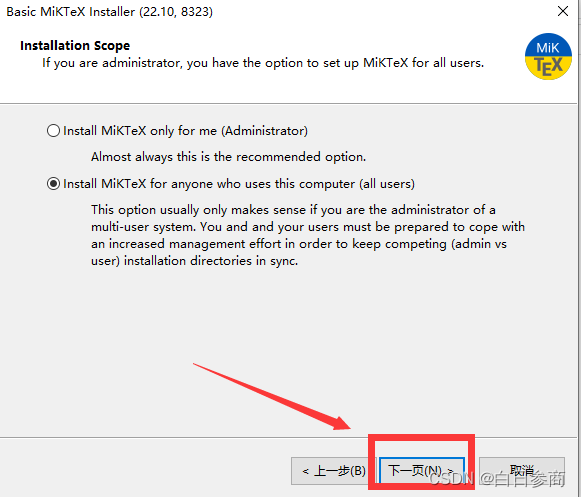

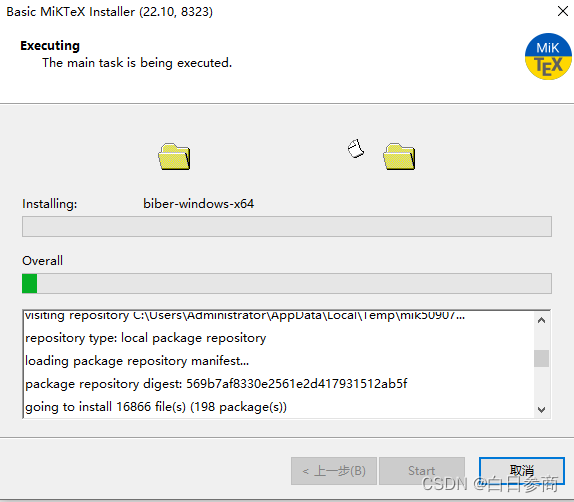

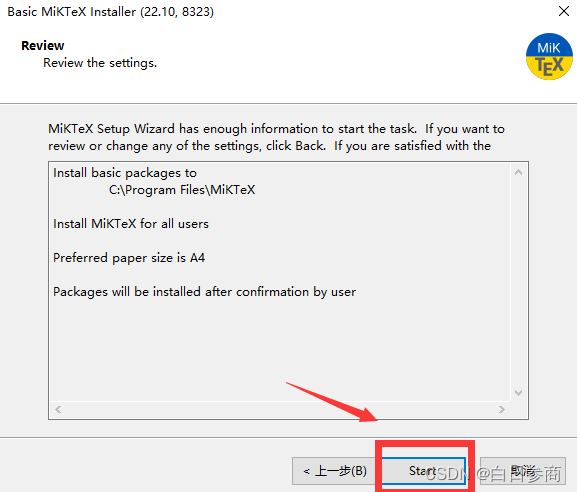

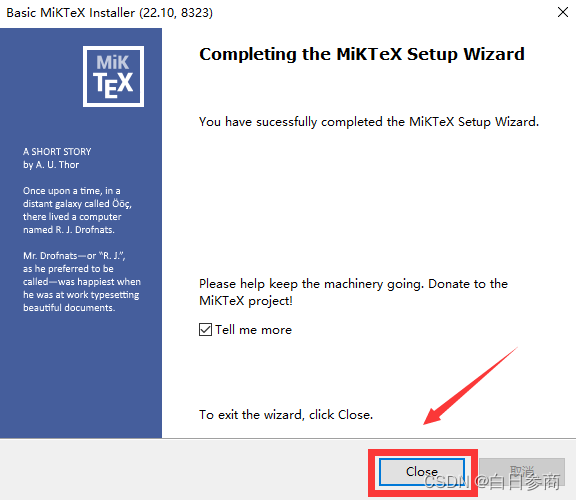

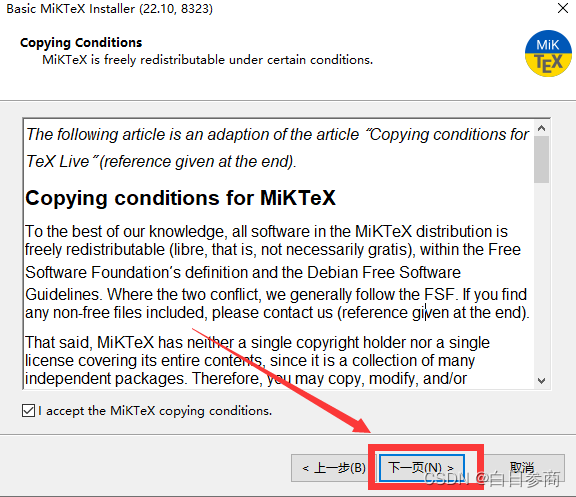

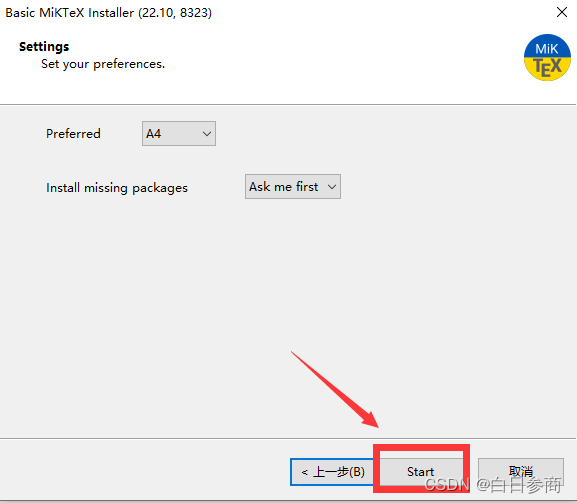

第一步：安装MikTex

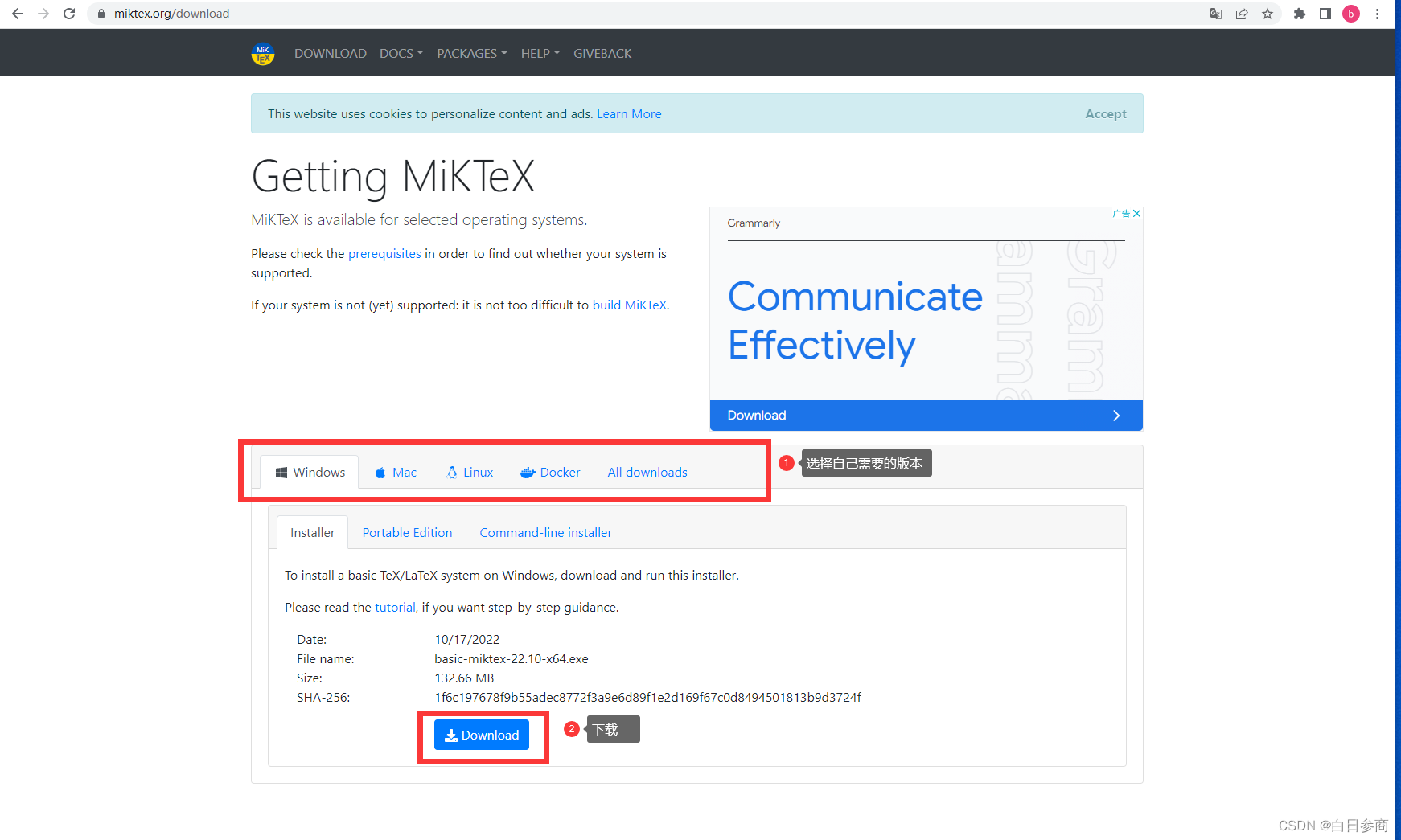

安装MikTex，请移步下载点这里，下载完一直Next就行了；

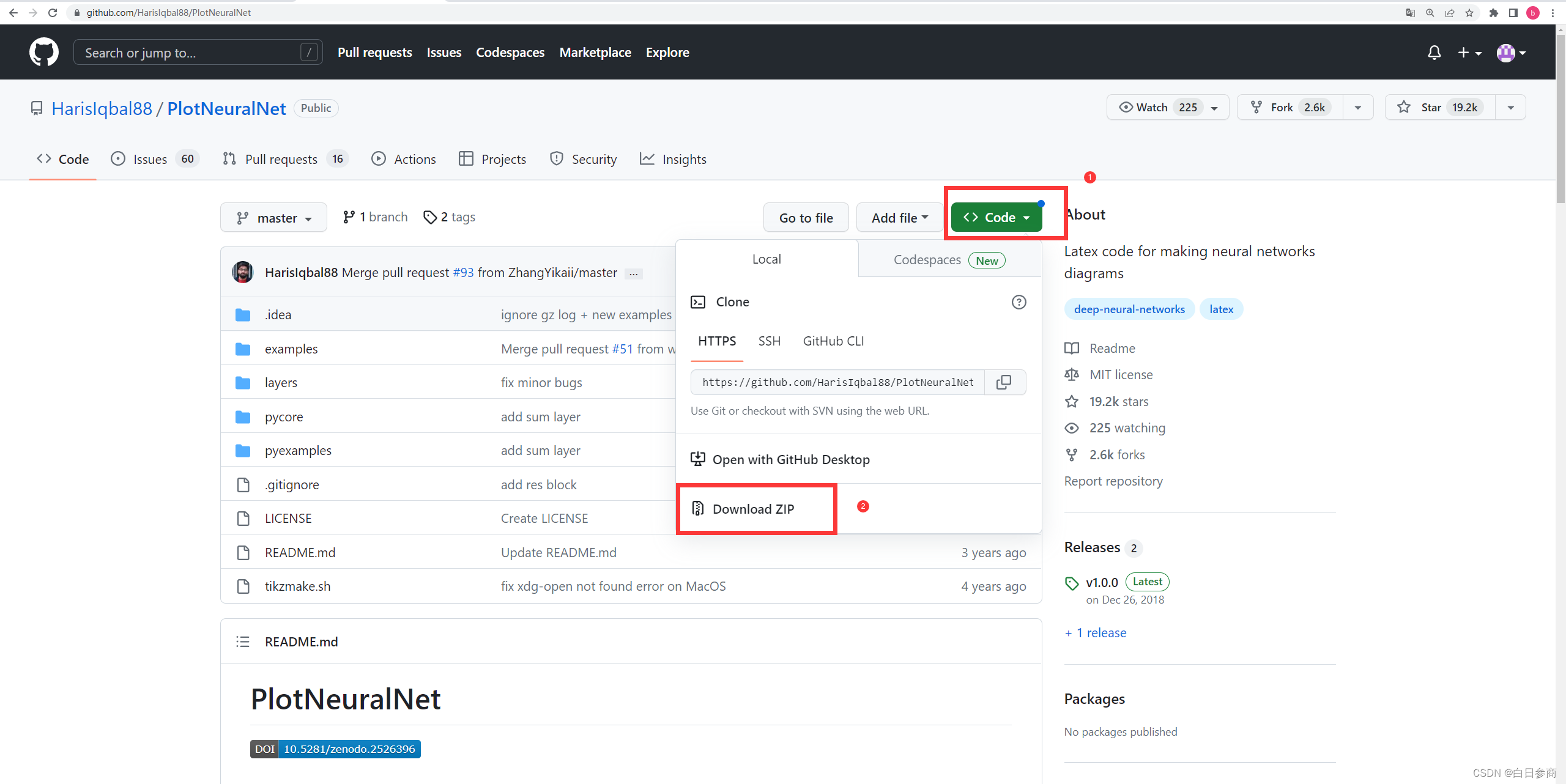

第二步：GitHub下载项目

点击Github链接，下载PlotNeuralNet 脚本到本地。
如果使用Git bash下载的话，使用命令：git clone https://github.com/HarisIqbal88/PlotNeuralNet；

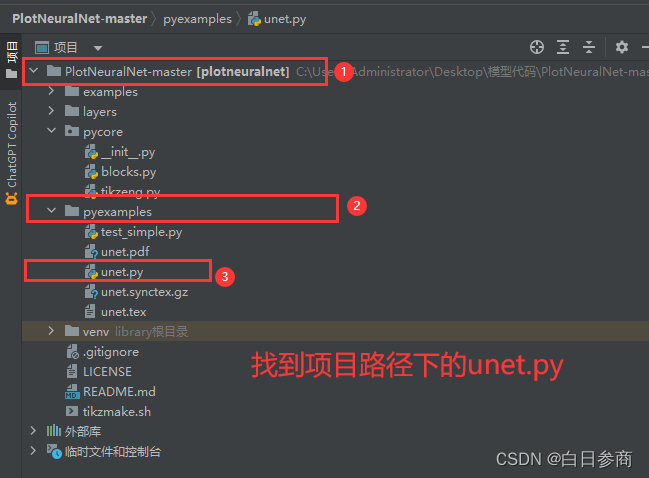

第三步：找到项目

第三步：绘制模型

a、运行模型

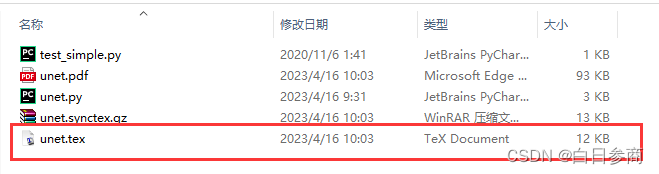

代码中默认的Unet模型，你可以根据自己的需要与设计就行修改代码，设计出自己想要的模型，下面我以Unet模型为例，对Unet.py进行运行，结束后就会在其对应目录出现unet.tex文件

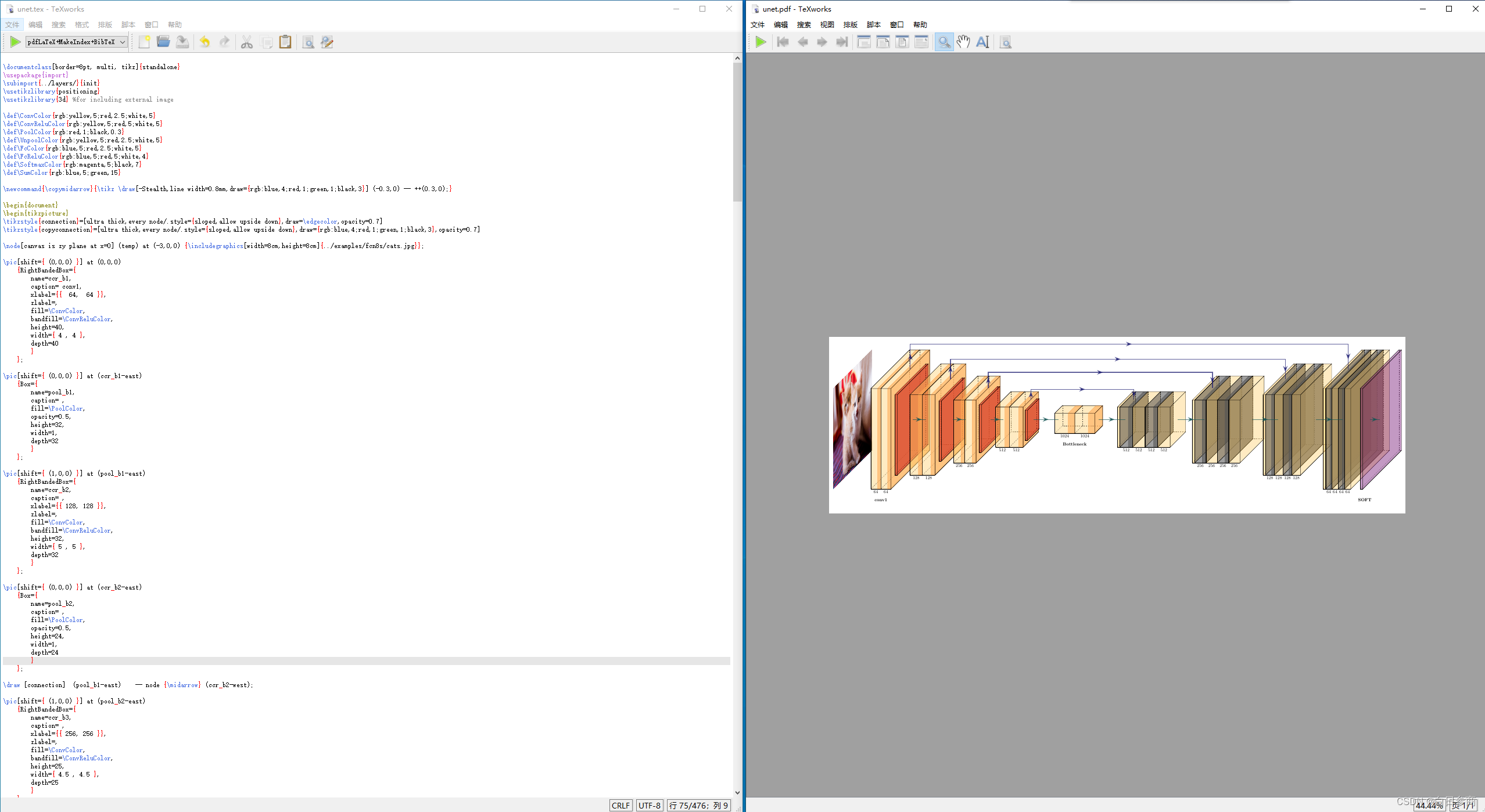

b、在TeXwork中运行unet.tex文件

三、深入使用PlotNeuralNet绘制神经网络模型

a. 绘制简单神经网络模型的例子——清晰的对底层实现深入了解

首先我们来认识一下示例，我们的内容主要是分两个方向的，一个方向是提供给广大热爱编程的研究员，他们可能对于这个的底层绘制感兴趣，于是我们设计了两个模块，一个是提供给只是先快速上手画图的模块，一个是可以清晰的对底层实现深入了解的模块

import sys
sys.path.append('../')
from pycore.tikzeng import *
from pycore.blocks  import *

arch = [
    to_head('..'),
    to_cor(),
    to_begin(),

    #input
    to_input( '../examples/fcn8s/cats.jpg' ),


    #block-001
    to_ConvConvRelu( name='ccr_b1', s_filer=500, n_filer=(64,64), offset="(0,0,0)", to="(0,0,0)", width=(2,2), height=40, depth=40  ),
    to_Pool(name="pool_b1", offset="(0,0,0)", to="(ccr_b1-east)", width=1, height=32, depth=32, opacity=0.5),

    *block_2ConvPool( name='b2', botton='pool_b1', top='pool_b2', s_filer=256, n_filer=128, offset="(1,0,0)", size=(32,32,5), opacity=0.5 ),
    *block_2ConvPool( name='b3', botton='pool_b2', top='pool_b3', s_filer=128, n_filer=256, offset="(1,0,0)", size=(25,25,4.5), opacity=0.5 ),
    *block_2ConvPool( name='b4', botton='pool_b3', top='pool_b4', s_filer=64,  n_filer=512, offset="(1,0,0)", size=(16,16,5.5), opacity=0.5 ),

    #Bottleneck
    #block-005
    to_ConvConvRelu( name='ccr_b5', s_filer=32, n_filer=(1024,1024), offset="(2,0,0)", to="(pool_b4-east)", width=(8,8), height=8, depth=8, caption="Bottleneck"  ),
    to_connection( "pool_b4", "ccr_b5"),

    #Decoder
    *block_Unconv( name="b6", botton="ccr_b5", top='end_b6', s_filer=64,  n_filer=512, offset="(2.1,0,0)", size=(16,16,5.0), opacity=0.5 ),
    to_skip( of='ccr_b4', to='ccr_res_b6', pos=1.25),
    *block_Unconv( name="b7", botton="end_b6", top='end_b7', s_filer=128, n_filer=256, offset="(2.1,0,0)", size=(25,25,4.5), opacity=0.5 ),
    to_skip( of='ccr_b3', to='ccr_res_b7', pos=1.25),
    *block_Unconv( name="b8", botton="end_b7", top='end_b8', s_filer=256, n_filer=128, offset="(2.1,0,0)", size=(32,32,3.5), opacity=0.5 ),
    to_skip( of='ccr_b2', to='ccr_res_b8', pos=1.25),

    *block_Unconv( name="b9", botton="end_b8", top='end_b9', s_filer=512, n_filer=64,  offset="(2.1,0,0)", size=(40,40,2.5), opacity=0.5 ),
    to_skip( of='ccr_b1', to='ccr_res_b9', pos=1.25),

    to_ConvSoftMax( name="soft1", s_filer=512, offset="(0.75,0,0)", to="(end_b9-east)", width=1, height=40, depth=40, caption="SOFT" ),
    to_connection( "end_b9", "soft1"),

    to_end()
    ]


def main():
    namefile = str(sys.argv[0]).split('.')[0]
    to_generate(arch, namefile + '.tex' )

if __name__ == '__main__':
    main()


b. 如果对如何绘制感兴趣：请看这里–>>解读源代码

总体流程：

1. 首先，代码导入了一些必要的库，如pycore.tikzeng和pycore.blocks。
2. 然后，定义了一个名为arch的列表，用于存储神经网络的各个组件。
3. 在列表中，首先定义了网络的输入，即一张名为’cats.jpg’的图片。
4. 接下来，定义了网络的卷积层、池化层、跳跃连接等组件。在这个全卷积网络中，主要包括以下几个部分：
   4.1 编码器（Encoder）：包含多个卷积层和池化层，用于提取输入图像的特征。
   4.2 瓶颈层（Bottleneck）：一组卷积层，用于进一步提取特征。
   4.3 解码器（Decoder）：包含多个反卷积层，用于将特征图扩展到与原始输入图像相同的尺寸。
   4.4 Softmax层：将网络输出转换为概率分布，用于最终的像素级分类。
5. to_generate函数用于将神经网络架构转换为LaTeX格式的文件（.tex文件），然后通过TeXwork编译生成神经网络模型图。
6. 通过运行这段代码，你可以获得一个全卷积神经网络模型的可视化表示。这有助于更好地理解网络的结构和工作原理。

接下来进行详细解读：

import sys
sys.path.append('../')
from pycore.tikzeng import *
from pycore.blocks  import *

1	导入sys库，用于处理与Python解释器及其环境有关的操作。
2	将项目目录的父目录添加到Python搜索路径中，以便找到pycore库。
3	从pycore.tikzeng库中导入所需的组件。
4	从pycore.tikzeng库中导入所需的组件。

接下来解读arch[]中的代码：

	to_head('..'),
    to_cor(),
    to_begin(),

    #input
    to_input( '../examples/fcn8s/cats.jpg' ),

名称	解读
to_head(‘…’)	设置文档的样式，例如颜色定义。
to_cor()	设置文档的样式，例如颜色定义。
to_begin()	开始绘制图像。
to_input( ‘…/examples/fcn8s/cats.jpg’ )	设置网络的输入图像，即cats.jpg。

接下来解读arch[]中的block–1也就是描述第一部分编码器绘制的代码：

 #block-001
    to_ConvConvRelu( name='ccr_b1', s_filer=500, n_filer=(64,64), offset="(0,0,0)", to="(0,0,0)", width=(2,2), height=40, depth=40  ),
    to_Pool(name="pool_b1", offset="(0,0,0)", to="(ccr_b1-east)", width=1, height=32, depth=32, opacity=0.5),

    *block_2ConvPool( name='b2', botton='pool_b1', top='pool_b2', s_filer=256, n_filer=128, offset="(1,0,0)", size=(32,32,5), opacity=0.5 ),
    *block_2ConvPool( name='b3', botton='pool_b2', top='pool_b3', s_filer=128, n_filer=256, offset="(1,0,0)", size=(25,25,4.5), opacity=0.5 ),
    *block_2ConvPool( name='b4', botton='pool_b3', top='pool_b4', s_filer=64,  n_filer=512, offset="(1,0,0)", size=(16,16,5.5), opacity=0.5 ),

行数	解读
1	to_ConvConvRelu()函数定义了一个包含两个卷积层和一个ReLU激活函数的模块。这个模块的输出特征图尺寸为500，有64个过滤器。设置模块的大小、位置等属性。
2	函数定义了一个池化层，设置其大小、位置等属性。
3	定义一个包含两个卷积层和一个池化层的模块。输出特征图尺寸为256，有128个过滤器。设置模块的大小、位置等属性。
4	定义一个包含两个卷积层和一个池化层的模块。输出特征图尺寸为128，有256个过滤器。设置模块的大小、位置等属性。
5	定义一个包含两个卷积层和一个池化层的模块。输出特征图尺寸为64，有512个过滤器。设置模块的大小、位置等属性。

接下来解读arch[]中的block-005也就是描述第一部分Bottleneck绘制的代码：

 #Bottleneck
    #block-005
    to_ConvConvRelu( name='ccr_b5', s_filer=32, n_filer=(1024,1024), offset="(2,0,0)", to="(pool_b4-east)", width=(8,8), height=8, depth=8, caption="Bottleneck"  ),
    to_connection( "pool_b4", "ccr_b5"),

行数	解读
1	定义了瓶颈层，包含两个卷积层和一个ReLU激活函数。输出特征图尺寸为32，有1024个过滤器。设置模块的大小、位置等属性。
2	to_connection()函数连接池化层pool_b4和瓶颈层ccr_b5。

接下来解读arch[]中的Decoder也就是描述第一部分解码器绘制的代码：

 #Decoder
    *block_Unconv( name="b6", botton="ccr_b5", top='end_b6', s_filer=64,  n_filer=512, offset="(2.1,0,0)", size=(16,16,5.0), opacity=0.5 ),
    to_skip( of='ccr_b4', to='ccr_res_b6', pos=1.25),
    *block_Unconv( name="b7", botton="end_b6", top='end_b7', s_filer=128, n_filer=256, offset="(2.1,0,0)", size=(25,25,4.5), opacity=0.5 ),
    to_skip( of='ccr_b3', to='ccr_res_b7', pos=1.25),
    *block_Unconv( name="b8", botton="end_b7", top='end_b8', s_filer=256, n_filer=128, offset="(2.1,0,0)", size=(32,32,3.5), opacity=0.5 ),
    to_skip( of='ccr_b2', to='ccr_res_b8', pos=1.25),

    *block_Unconv( name="b9", botton="end_b8", top='end_b9', s_filer=512, n_filer=64,  offset="(2.1,0,0)", size=(40,40,2.5), opacity=0.5 ),
    to_skip( of='ccr_b1', to='ccr_res_b9', pos=1.25),

    to_ConvSoftMax( name="soft1", s_filer=512, offset="(0.75,0,0)", to="(end_b9-east)", width=1, height=40, depth=40, caption="SOFT" ),
    to_connection( "end_b9", "soft1"),

    to_end()

行数	解读
1	定义解码器（Decoder）中的第一个反卷积（Unconv）模块，命名为“b6”，输入为“ccr_b5”，输出为“end_b6”。该模块将输入特征图从64x64缩放到16x16，同时改变通道数为512。
2	将第四个卷积模块“ccr_b4”的输出连接到第六个反卷积模块的输出，并生成“ccr_res_b6”作为最终输出。
3	定义解码器中的第二个反卷积模块，命名为“b7”，输入为“end_b6”，输出为“end_b7”。该模块将输入特征图从128x128缩放到25x25，同时改变通道数为256。
4	将第三个卷积模块“ccr_b3”的输出连接到第七个反卷积模块的输出，并生成“ccr_res_b7”作为最终输出。
5	定义解码器中的第三个反卷积模块，命名为“b8”，输入为“end_b7”，输出为“end_b8”。该模块将输入特征图从256x256缩放到32x32，同时改变通道数为128。
6	将第二个卷积模块“ccr_b2”的输出连接到第八个反卷积模块的输出，并生成“ccr_res_b8”作为最终输出。
7	定义解码器中的第四个反卷积模块，命名为“b9”，输入为“end_b8”，输出为“end_b9”。该模块将输入特征图从512x512缩放到40x40，同时改变通道数为64。
8	将第一个卷积模块“ccr_b1”的输出连接到第九个反卷积模块的输出，并生成“ccr_res_b9”作为最终输出。
9	定义一个名为“soft1”的Softmax层，其输入特征图尺寸为512x512。将“end_b9”的输出连接到Softmax层

接下来解读是主函数部分代码：

def main():
    namefile = str(sys.argv[0]).split('.')[0]
    to_generate(arch, namefile + '.tex' )

这是一个简单的Python程序，定义了一个main函数。这个函数的作用是从命令行参数中获取输入的文件名（去掉扩展名），然后调用to_generate函数将神经网络结构生成为LaTeX文件。以下是逐行解释：

行数	解读
1	定义一个名为main的函数。
2	从命令行参数（sys.argv）中获取第一个参数（索引为0），这通常是执行的脚本文件名。使用str将其转换为字符串，然后使用split(‘.’)方法按照.对文件名进行分割，最后通过[0]获取分割后的第一个部分（不包含文件扩展名）。
3	调用to_generate函数，传入神经网络结构（arch）和生成的LaTeX文件名（namefile + ‘.tex’）。

请注意，这个代码片段没有包含to_generate函数和arch变量的定义。您需要查看其他部分的代码来了解这个函数的实现和神经网络结构的定义。另外，这个main函数没有被执行。通常在Python脚本中，您需要在代码末尾添加以下内容以运行main函数：

if __name__ == '__main__':
    main()

b. 绘制简单神经网络模型的例子——快速上手画图

如果想快速上手，博主的建议是直接在Texwork中对代码进行修改，非常方便，我也把一些模块的用法在下面给大家列出来了，主要给大家举了一个例子：

\pic[shift={ (0,0,0) }] at (0,0,0)
    {RightBandedBox={
        name=ccr_b1,
        caption= conv1,
        xlabel={{  64,  64 }},
        zlabel=,
        fill=\ConvColor,
        bandfill=\ConvReluColor,
        height=40,
        width={ 4 , 4 },
        depth=40
        }
    };

行数	解读
1	定义一个TikZ绘图元素（pic），并将其放置在坐标(0,0,0)处。shift={ (0,0,0) }表示没有额外的位移。
RightBandedBox	这是一个自定义的TikZ样式，用于绘制一个带有右侧带状区域的立方体。这个立方体表示一个卷积层，右侧的带状区域表示ReLU激活函数。
name=ccr_b	为该立方体分配一个名字，以便在其他地方引用它。
caption=conv1	为该立方体设置标题（caption），表示这是第一个卷积层（Conv1）。
xlabel={{ 64, 64 }}	在x轴上显示两个标签，表示输入和输出特征图的尺寸都是64x64。
zlabel=	没有指定z轴的标签。
fill=\ConvColor	设置立方体的填充颜色。\ConvColor是一个预定义的颜色值，表示卷积层的颜色。
bandfill=\ConvReluColor	设置带状区域的填充颜色。\ConvReluColor是一个预定义的颜色值，表示ReLU激活函数的颜色。
height=40	设置立方体的高度为40个单位。
width={ 4 , 4 }	设置立方体的宽度。这里分成了两部分，每部分宽度为4个单位，分别表示输入和输出特征图的通道数。
depth=40	设置立方体的深度为40个单位。

c. 绘制简单神经网络模型的例子——快速上手画图(ChatGPT篇)

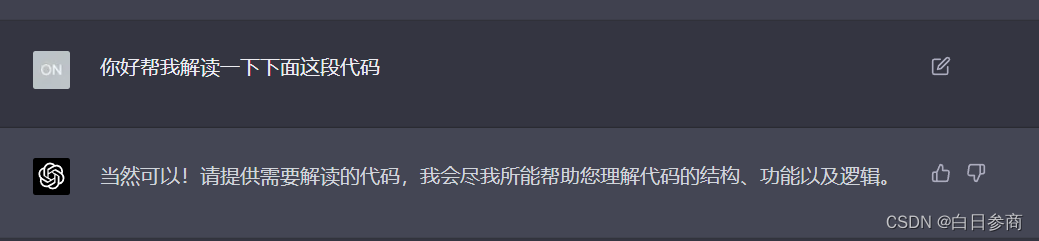

如果你觉得这款软件对你使用上比较吃力，不妨直接把代码喂给ChatGPT让他帮你对代码进行解读：

大概的使用就是这样，关键的一点就行你得把问题描述清楚，告诉它这个是什么代码，用于干嘛，用了什么包，这样可以高效的加快你的代码学习步伐，以及快速画出你想要的模型！！！

四、实际应用案例

a. 如何在研究中使用PlotNeuralNet

在研究过程中，使用PlotNeuralNet可以帮助你更好地理解和分析神经网络的结构，优化模型性能，以及更有效地展示研究成果。以下是一些建议：
1、架构分析：在设计神经网络时，使用PlotNeuralNet绘制网络架构图，帮助你直观地分析网络结构，从而更好地理解各层的作用和参数分布。
2、模型优化：通过可视化神经网络架构，你可以更容易地发现网络中的冗余或不必要的部分，从而优化模型结构和参数，提高模型性能。
3、结果展示：在撰写论文或报告时，使用PlotNeuralNet生成的网络架构图可以让读者更直观地理解模型结构和运行原理，从而提高研究成果的可读性和影响力。

b. 教育领域的应用

在教育领域，PlotNeuralNet可以作为一种教学辅助工具，帮助学生更好地理解神经网络的原理和应用。以下是一些建议：

1、教学示例：教师可以使用PlotNeuralNet生成各种类型神经网络的架构图，作为课堂讲解的辅助材料，帮助学生更直观地理解神经网络的基本概念和原理。

2、课堂实践：在实践课程中，教师可以指导学生使用PlotNeuralNet绘制自己设计的神经网络架构，从而锻炼学生的动手能力和实际应用能力。

3、作业评估：教师可以要求学生在作业中使用PlotNeuralNet提交神经网络架构图，以评估学生对所学知识的理解和应用能力。

c. 用于团队协作和项目演示

在团队协作和项目演示中，PlotNeuralNet可以帮助成员更高效地沟通和协作，提高项目的成功率。以下是一些建议：

1、设计讨论：在团队讨论阶段，成员可以使用PlotNeuralNet绘制初步的神经网络架构图，以便更清晰地展示自己的想法和建议，促进团队之间的沟通和理解。

2、任务分配：项目经理可以根据PlotNeural

五、总结

在本文中，我们详细介绍了PlotNeuralNet的应用背景、安装方法、基本概念和使用方法，并提供了关于如何在研究、教育和团队协作等方面应用PlotNeuralNet的实际示例。我们希望通过本文的介绍，您能够更好地理解和掌握PlotNeuralNet的功能和应用，从而提高您在深度学习领域的研究和实践能力。

如果您觉得本文对您有所帮助，欢迎您点赞、收藏和分享本文，以便更多的读者能够了解和学习PlotNeuralNet。同时，我们非常期待您在评论区提供宝贵意见和建议，让我们共同进步。

在未来，我们将继续关注PlotNeuralNet的发展和更新，为您带来更多关于深度学习可视化的实用技巧和教程。感谢您的支持，让我们携手共创一个更美好的人工智能未来！
