本文详细描述了一个三层交换实验，涉及创建Vlan10和Vlan20，配置Vlanif接口作为三层接口，以及验证PC1和PC2之间的网络连通性。
摘要由CSDN通过智能技术生成

三层交换

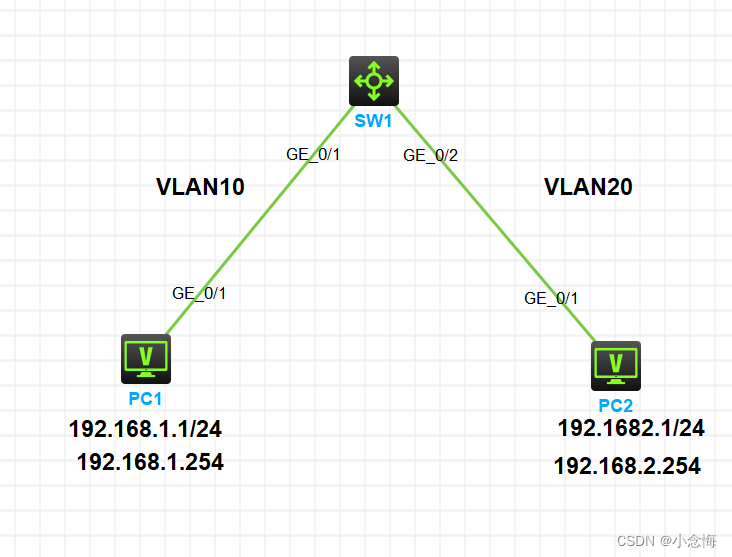

实验拓扑

实验需求

1.对 PC21和 PC2 配置 IP 地址和网关，PC配置省略。

2.PC1 属于 Vlan10，PC2 属于 Vlan20，在三层交换机上配置 Vlanif 三层接口实现 Vlan10 和 Vlan20 三层互通

3.测试PC1 和 PC2是否可以互通

实验步骤

步骤一：在SW1上创建vlan10，vlan20，并把g1/0/1接口加入vlan10，g1/0/2接口加入vlan20。

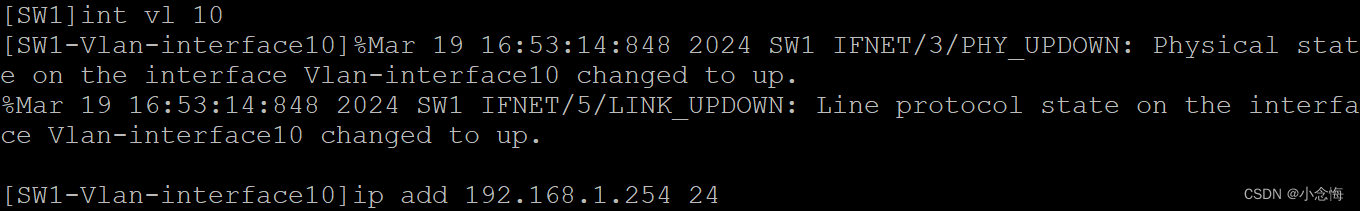

步骤二：在SW1上对vlan10，vlan20开启Vlanif接口，并配置Vlanif10接口IP地址为vlan10的网关地址为192.168.1.254/24，配置Vlanif20接口IP地址为vlan20的网关地址为192.168.2.254/24。

步骤三：查看配置

步骤四：测试互通
