**单片机设计介绍,基于单片机病人呼叫系统仿真设计

一 概要

  基于单片机病人呼叫系统仿真设计的主要目标是创建一个高效、可靠的呼叫系统,以满足医院等医疗机构中病人紧急呼叫的需求。通过仿真设计,可以在实际硬件制作之前对系统的功能和性能进行验证和优化,降低开发成本并提高开发效率。

一、系统组成与工作原理

基于单片机的病人呼叫系统主要由单片机控制模块、呼叫输入模块、显示模块、声音报警模块以及通信模块等组成。单片机作为系统的核心控制器件,负责接收和处理呼叫输入信号,控制显示模块和声音报警模块的工作,并通过通信模块与医护人员终端进行信息交互。

工作原理方面,当病人需要呼叫医护人员时,通过呼叫输入模块(如按钮或遥控器)发送呼叫信号。单片机接收到呼叫信号后,立即启动显示模块显示病人的房间号和床号,同时触发声音报警模块发出声光提示。医护人员接收到呼叫信息后,可以迅速定位到呼叫的病人,并进行相应的处理。

二、仿真设计流程

确定系统需求和功能:明确病人呼叫系统的基本功能和性能要求,如呼叫范围、响应时间、呼叫优先级等。
选择合适的单片机型号:根据系统需求,选择具有足够性能和资源的单片机型号,以满足系统的实时性和稳定性要求。
设计硬件电路:根据系统组成和工作原理,设计相应的硬件电路,包括单片机控制模块、呼叫输入模块、显示模块、声音报警模块以及通信模块的电路连接和布局。
编写仿真程序:使用单片机编程软件,编写仿真程序实现病人呼叫系统的各项功能。程序应包括呼叫信号的处理、显示和报警控制、通信协议的实现等。
进行仿真测试:在仿真环境中运行程序,测试系统的各项功能是否正常工作,如呼叫信号的接收和处理、显示和报警的准确性和及时性、通信的稳定性和可靠性等。
优化与改进:根据仿真测试结果,对系统的硬件电路和仿真程序进行优化和改进,提高系统的性能和稳定性。
三、仿真设计的优势

通过仿真设计,可以在实际硬件制作之前对病人呼叫系统进行全面的测试和验证,避免在实际应用中出现问题。同时,仿真设计还可以降低开发成本,提高开发效率,缩短开发周期。此外,仿真设计还可以为后续的硬件制作提供重要的参考和指导。

四、扩展功能与应用

在基本功能实现的基础上,还可以对病人呼叫系统进行扩展功能的设计。例如,可以加入优先级设置功能,根据病人的病情严重程度设置不同的呼叫优先级;也可以实现多人同时呼叫时的排队处理功能,确保医护人员能够有序地处理病人的呼叫请求。此外,还可以将系统与医院的信息化管理系统进行集成,实现更高级别的信息共享和协同工作。

综上所述,基于单片机病人呼叫系统仿真设计是一个综合性的工程任务,涉及硬件设计、软件编程、仿真测试等多个方面。通过合理的仿真设计,可以开发出功能强大、性能稳定的病人呼叫系统,为医疗机构提供高效、便捷的呼叫服务。

二、功能设计

1.当没有病人呼叫时,第一行显示bing chuang jian hu,第二行显示wu bing ren,有病人呼叫,
第二行将会显示相应床号,当呼叫全部停止时,第二行回归wu bing ren状态。2.有病人呼叫则蜂
鸣器响3.八个按键对应八个灯,其中灯按下表示压力,对应的床即有人。3、另外八个按键对应呼
叫,按下时表示有病人呼叫,蜂蜜器响且显示屏显示床号。支持多个床号报警。

智能病床监护系统以单片机为核心控制元件,当病人按下呼叫系统按钮后,医生值班室会接收到无线信号,系统在接受到无线信号后,可以控制蜂鸣器发出警报提示,指示灯提示并在显示屏显示出相应的床位号。呼叫停止时应答,如果有多名病员呼叫可以同时报警多个床位,并显示对应的床位数,病床下设置压力传感器,可以检测到病人是否在病床上。

运用单片机的智能病床监护系统主要包括显示模块、指示灯模块、主控制器、报警模块、呼叫按键模块、压力检测模块。

设计思路

设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;

调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;

比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;

软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。

————————————————

仿真实现

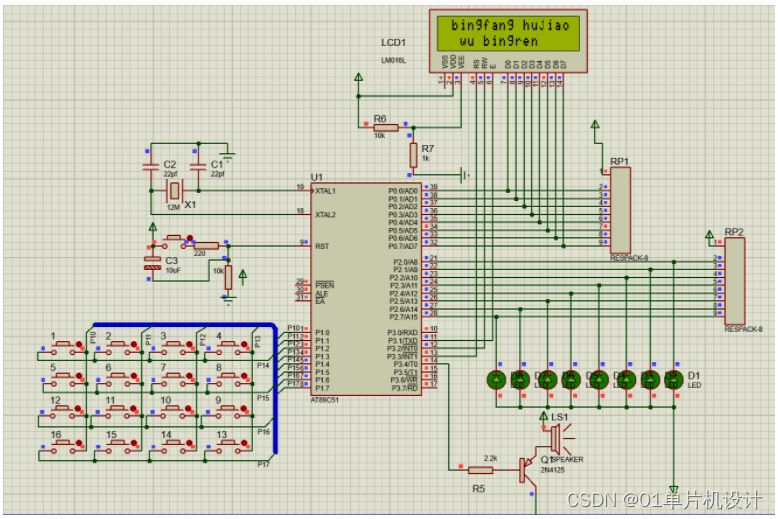

本设计利用protues8.7软件实现仿真设计,具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————

原理图

在这里插入图片描述

五、 程序

本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
在这里插入图片描述

————————————————

在这里插入图片描述

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
