1板卡概述

板卡为4通道125Msps 16bit AD采集 PCIe卡，主要芯片为XC7K160T FPGA及AD9653芯片，支持直流耦合放大，外触发、外时钟输入。板卡实现数据的同步触发采集、连续采集，数据存储、回放显示。

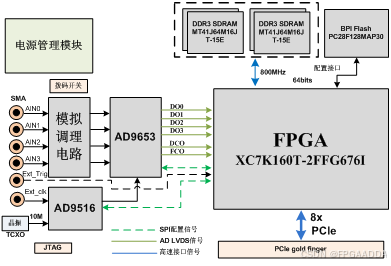

原理框图如下：具体框图如下：

1板卡概述

板卡为4通道125Msps 16bit AD采集 PCIe卡，主要芯片为XC7K160T FPGA及AD9653芯片，支持直流耦合放大，外触发、外时钟输入。板卡实现数据的同步触发采集、连续采集，数据存储、回放显示。

原理框图如下：具体框图如下：

2 性能指标

板卡功能

参数

内容

ADC

芯片型号

AD9653

路数

4
