Quartus Ⅱ仿真 3.全加器

奥里给，一起加油啊，我会陪着你们的！

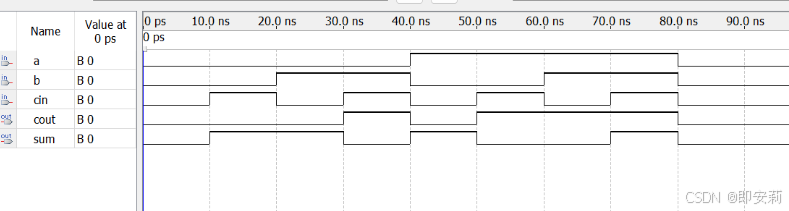

仿真波形：

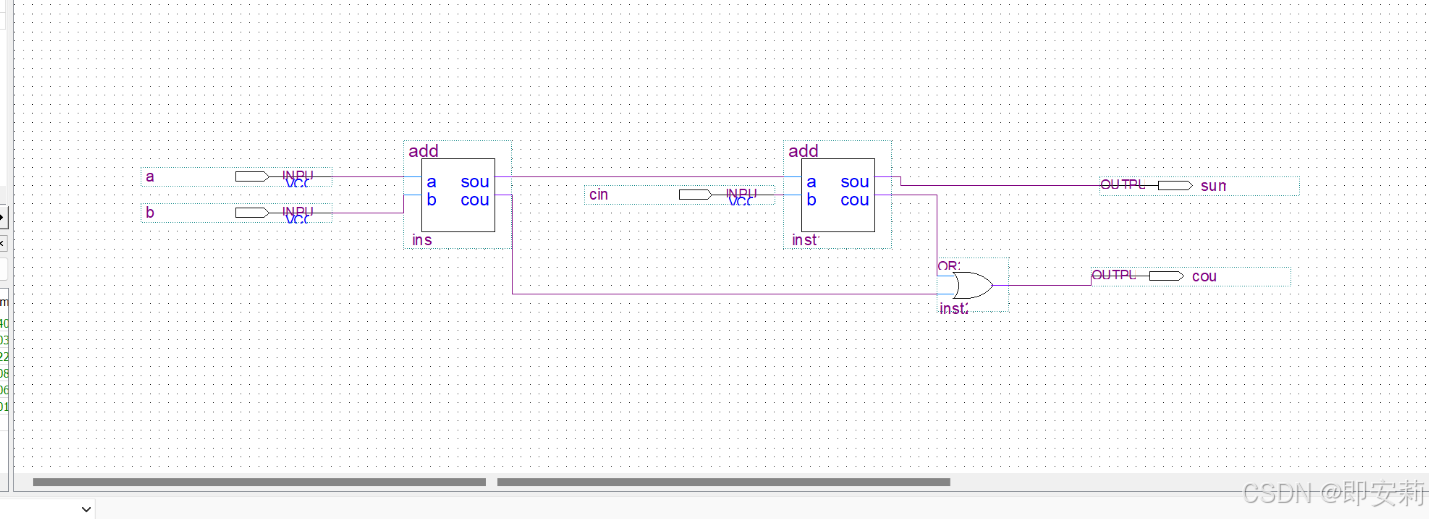

输出结果：



介绍：

全加器是一种数字逻辑电路，用于实现三个一位二进制数的加法运算，包括两个加数位和一个进位输入位。全加器的基本功能是接收两个加数位（A和B）以及一个来自前一位加法结果的进位信号（Cin），并输出一个和值位（Sum）和一个进位输出位（Cout）。

使用：

全加器的逻辑表达式

根据真值表，我们可以推导出全加器的逻辑表达式：

• Sum = A ⊕ B ⊕ Cin
• Cout = (A ∧ B) + (A ∧ Cin) + (B ∧ Cin)

这里，⊕表示异或（XOR）操作，∧表示与（AND）操作，+表示或（OR）操作。

全加器的电路设计

全加器通常由异或门（XOR）、与门（AND）、或门（OR）等基本逻辑门组合而成。一个典型的全加器电路包括：

• 两个异或门，用于计算和位（Sum）。
• 两个与门，用于计算可能的进位。
• 一个或门，用于计算最终的进位输出（Cout）。
