Rhino建模教程 · 第一章：正方体建模入门

🦏Rhino建模教程 · 第一章：正方体建模入门

本章将从最基础的操作入手，带你一步步掌握Rhino建模的核心流程，适合新手或需要复习基础的用户。

---

🎯 目标：制作一个带凹槽、圆角、封盖的正方体模型，并加入一个简单曲面。

---

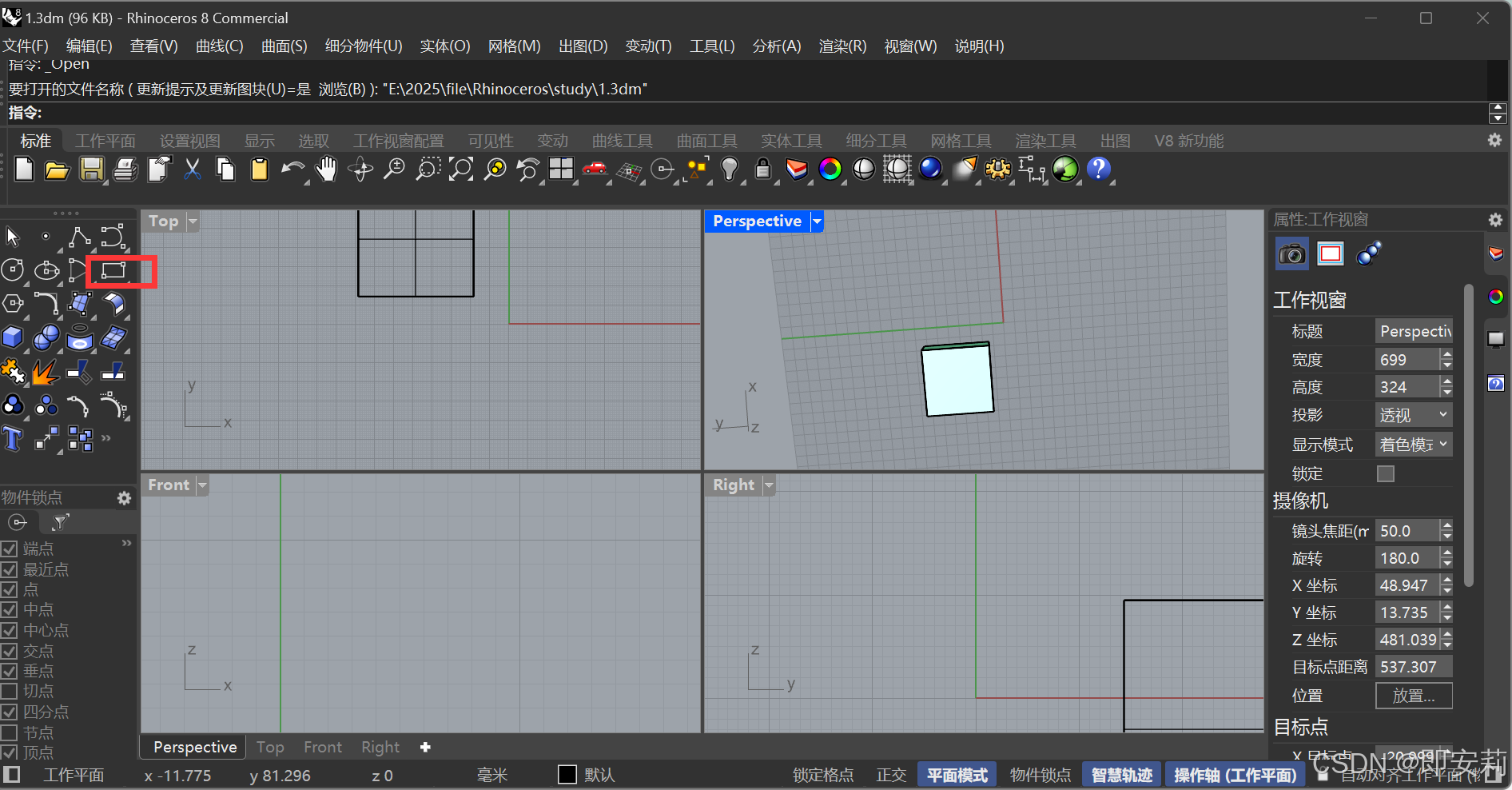

步骤一：使用线条拖拽制作成面

1. 打开Rhino，切换到 前视图（Front View） 或 上视图（Top View）。
2. 使用 Polyline 工具绘制一个正方形轮廓（4条直线首尾相连）。
3. 确保线条闭合，形成一个封闭曲线（Closed Curve）。

步骤二：拉伸形成正方体

1. 选中刚才绘制的封闭曲线。
2. 使用 ExtrudeCrv 命令（或菜单：Solid > Extrude Curve > Straight）。
3. 输入高度值，例如 100，得到一个基本正方体。

---

步骤三：倒角让棱角变圆滑

1. 使用 FilletEdge 命令。
2. 选择你想要倒角的棱边。
3. 输入半径值（例如 5），Rhino将自动替你生成光滑边角。

---

步骤四：布尔差集，创建凹槽

1. 创建一个小一些的长方体，作为凹槽模型（可以复制原正方体并缩小）。
2. 移动它到你想挖槽的位置，确保两者有交集。
3. 使用 BooleanDifference 命令：
   • 先选择主模型（大立方体）
   • 再选择减去的模型（小立方体）
4. 执行后，大立方体上将出现一个凹槽。

---

步骤五：用三条直线创建曲面

1. 在合适视图绘制三条相交或围成形状的曲线。
2. 使用 Loft 或 Sweep2 命令建立曲面：
   • Loft 适合三条曲线轮廓在同一个方向；
   • Sweep2 可以更灵活地定义导轨与轮廓线。

---

步骤六：加盖功能（封闭开口）

1. 若模型顶部或底部未封闭，可使用 Cap 命令。
2. 选中开口的实体或面体，输入 Cap，Rhino会自动为开放区域加盖。

---

✅ 完成效果：一个带有圆角、凹槽、加盖和曲面组合的立方体模型！

---

如果你觉得这个步骤清晰好用，记得点赞＋收藏 ❤️
下一章我们将学习如何在模型中加入更多复杂元素，例如曲面融合与细节雕刻！
