MOS管驱动直流电机反电动势问题的解决

2301_80031092

已于 2024-12-28 23:15:31 修改

阅读量778

点赞数 3

分类专栏：肖特基二极管直流电机反电动势文章标签：单片机嵌入式硬件

于 2024-12-28 23:11:38 首次发布

本文链接：https://blog.csdn.net/2301_80031092/article/details/144796290

版权

这是我的第一篇博客文章,想记录一下自己的学习过程,分享一下心得体会,如果有描述有误或者不正确的地方,请大家指正,谢谢~

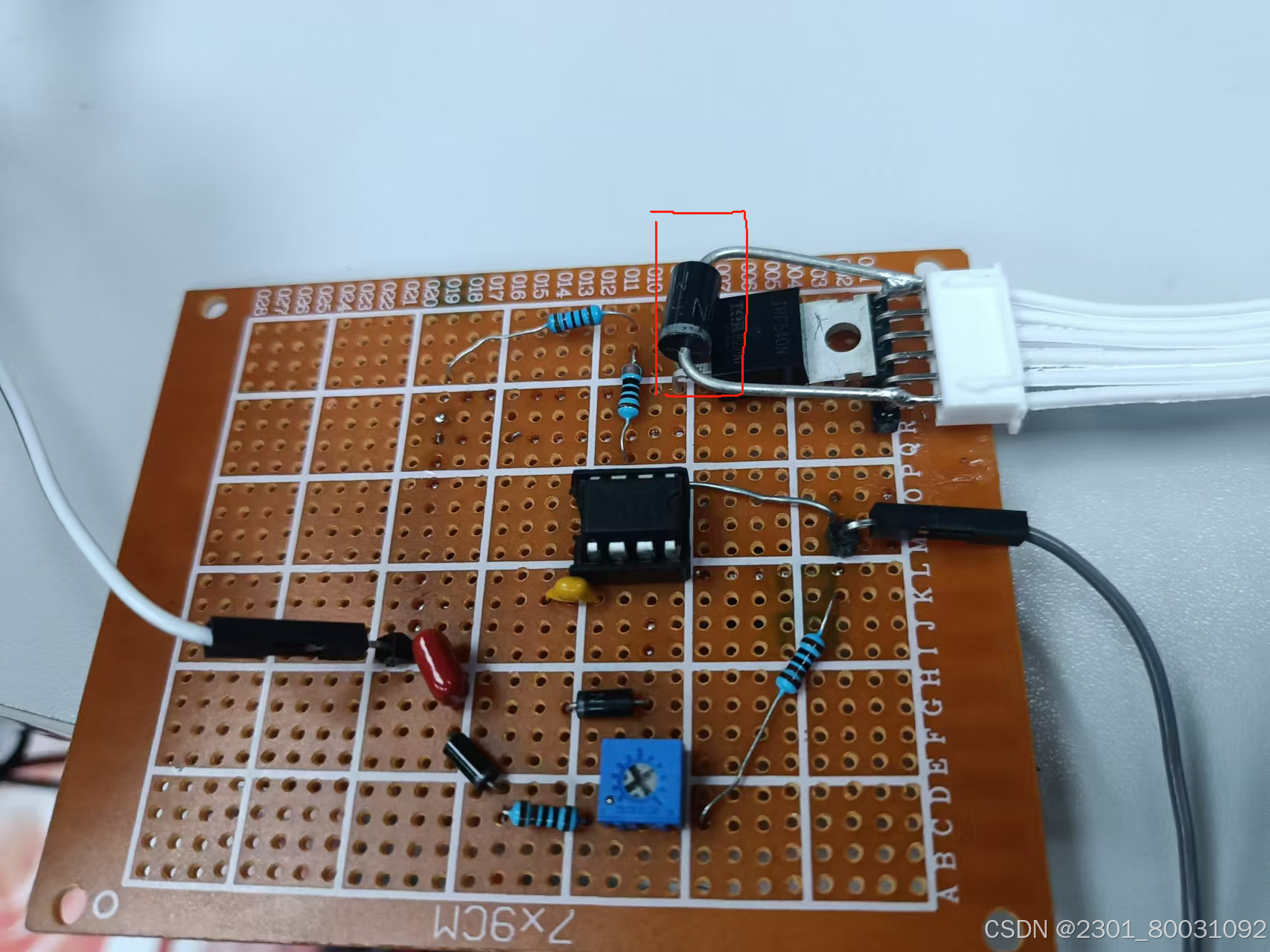

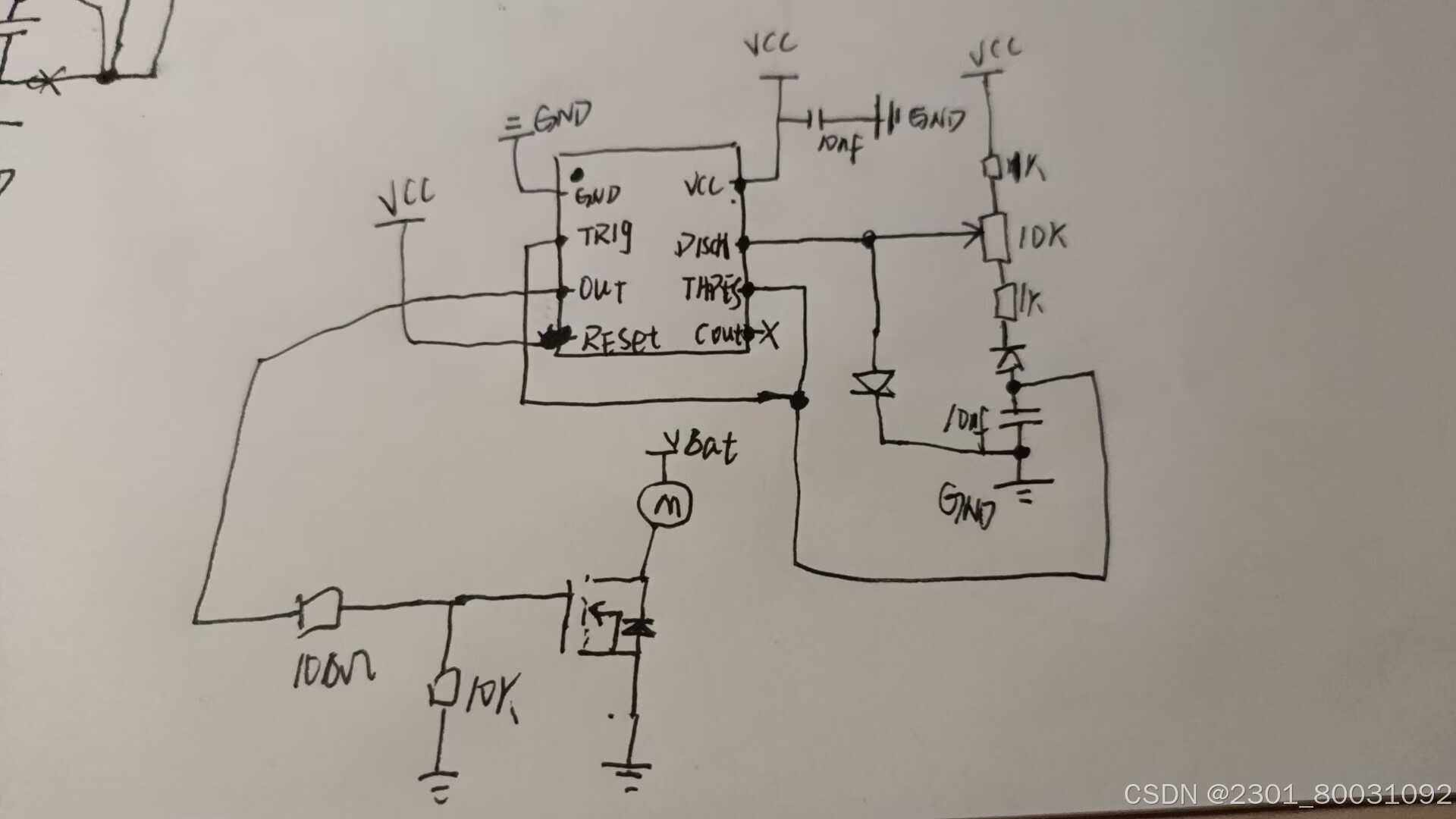

最近在研究MOS驱动直流电机和直流电机的反电动势的问题,使用了NE555来产生PWM(10khz左右)来驱动Nmos (嘿嘿,图有些凌乱了...)

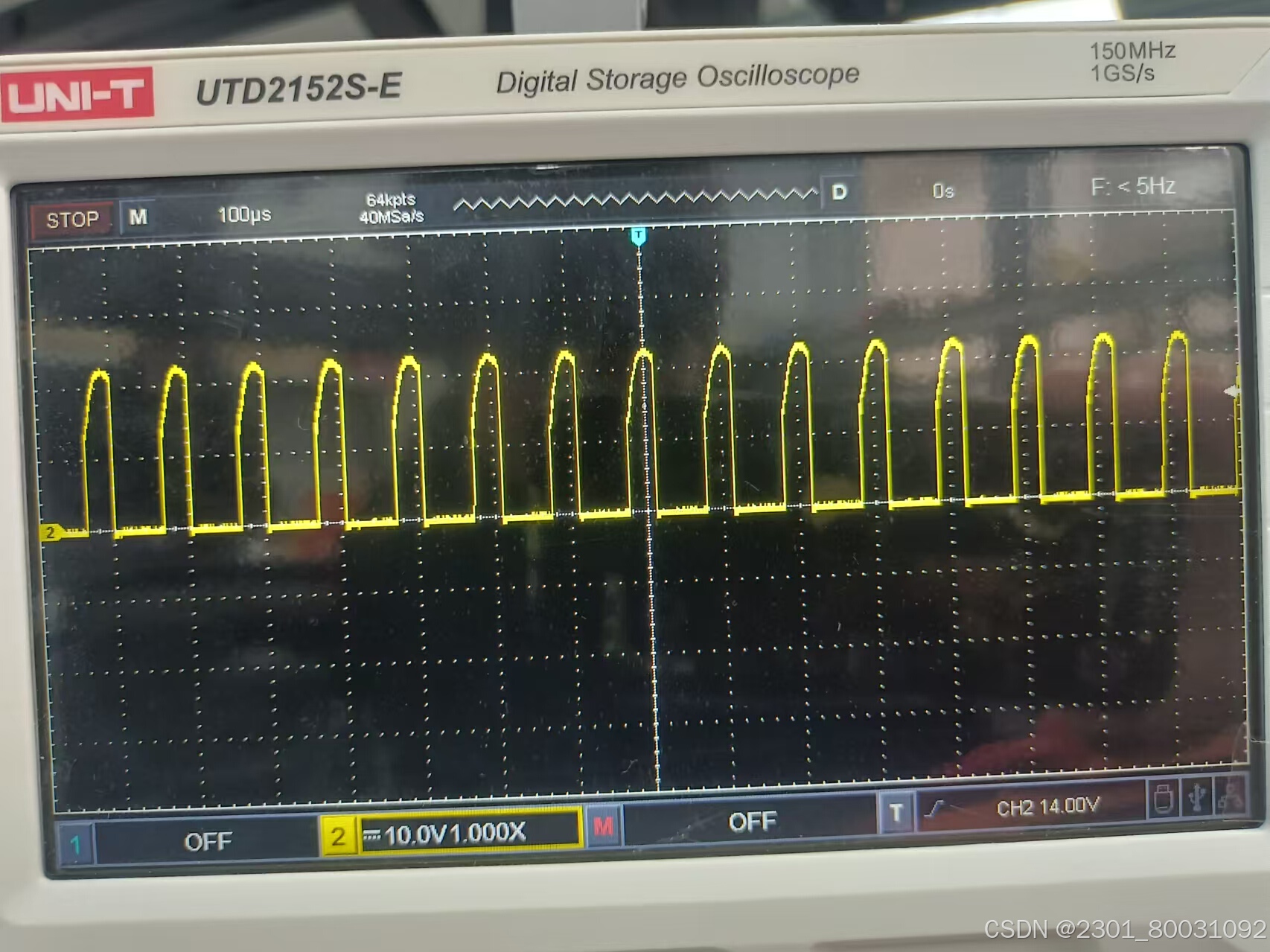

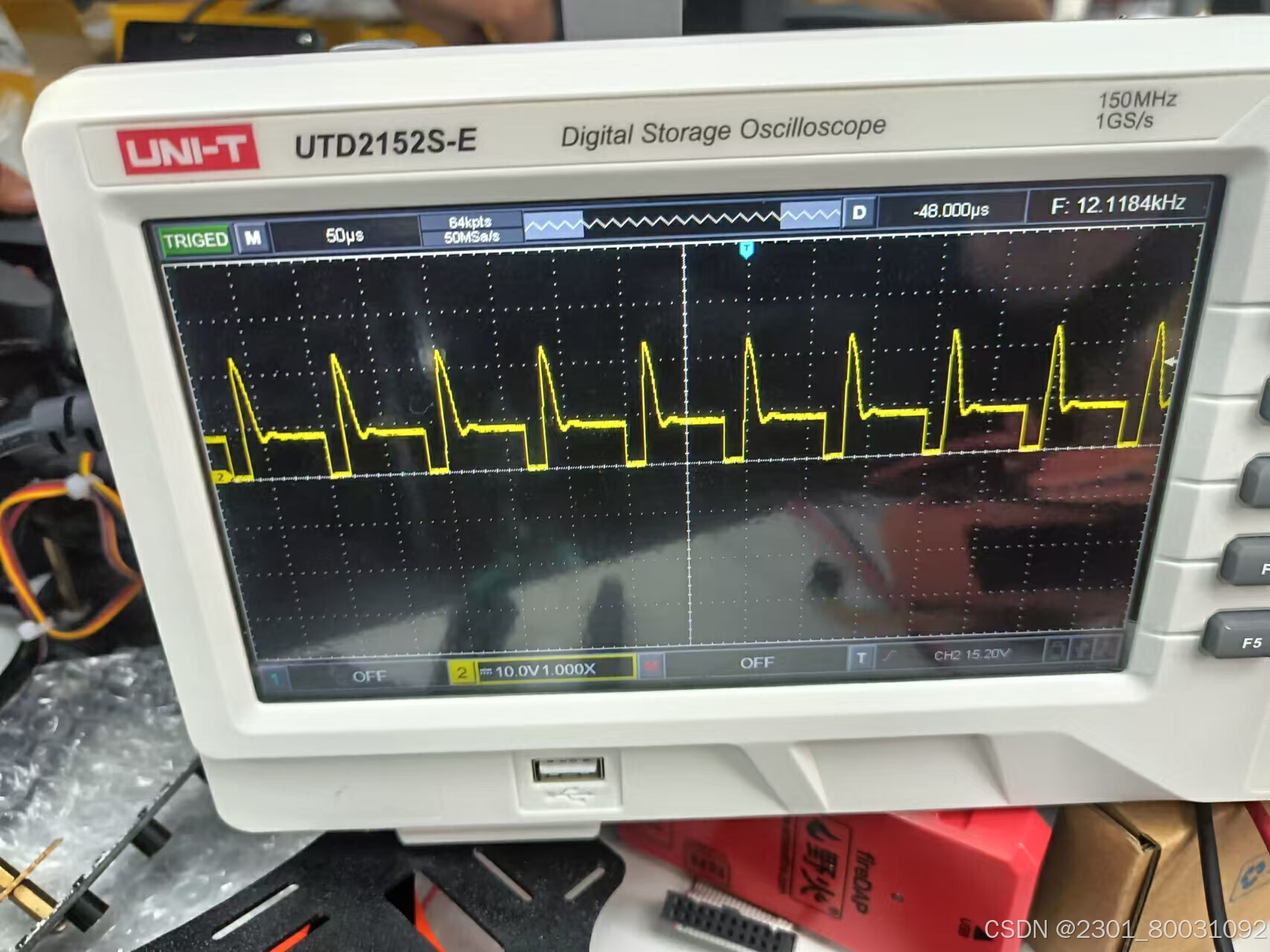

示波器一打,看出端倪了,我的电源电压才8V,示波器测量MOS管的D极峰值电压居然有二十多V,峰值有30V ! 还好MOS管Vgs电压还算高,不然的话要把MOS管搞坏了~ 早就知道了直流电机的反电动势了,这下看到这波形真的清晰了,这样的反电动势是万万要不得的.

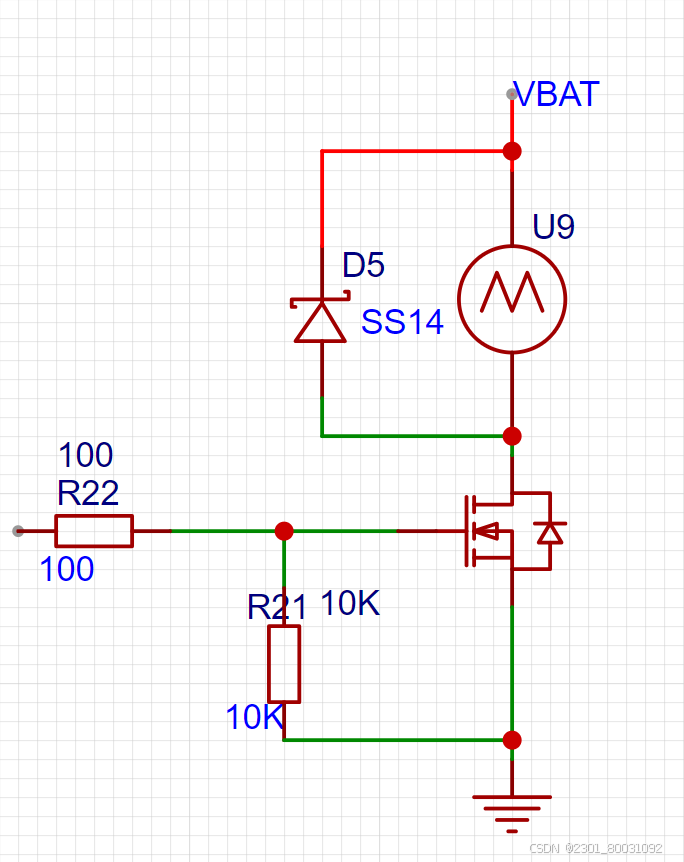

要想消除它,上续流二极管嘛! 随后按照下面电路图这样一接颗肖特基二极管
