本文介绍了一种使用2个PMOS和4个NMOS组成的直流电机驱动电路，仅需一个控制端即可实现电机正反转。当控制信号为低电平时，电机正转；当控制信号为高电平时，电机反转。但实际应用中，此方案因占用空间大，最终选用TI的DRV8876芯片。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

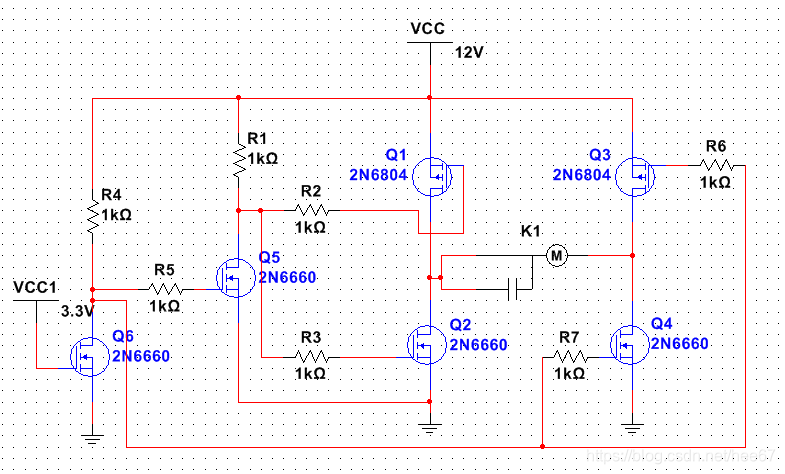

如图所示，用2个PMOS和4个NMOS可以组成只需要一个控制端的直流电机驱动电路。
工作原理：
当Q6输入为低电平时，Q6的GS不导通，Q5的G级为高电平，Q5导通，所以R2左侧为低，Q1导通，Q6的D级为高电平，Q4导通，Q3不导通，Q2不导通，电流从Q1流过Q4，电机正转。
当Q6输入为高电平时，Q6导通，R5左侧为低电平，Q3导通，Q4不导通，Q5不导通，R2左侧为高电平，Q2导通，Q1不导通，电流从Q3流过Q2，电机反转。
但是实际应用中，6个MOS占用的空间太大，最终选用了TI的DRV8876.
DRV8876数据手册
