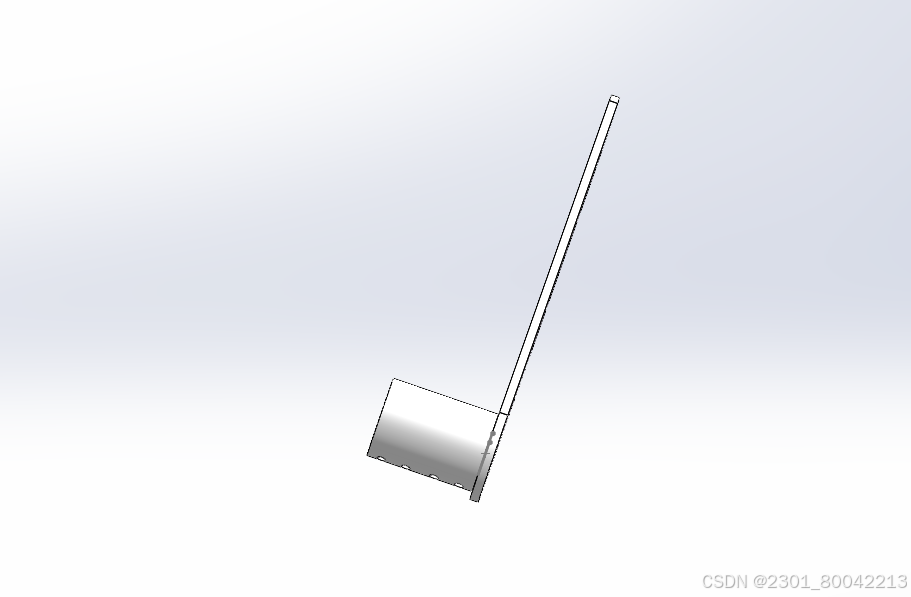

首先我们在SolidWorks2022版中，绘制好SolidWorks模型，并进行装配。

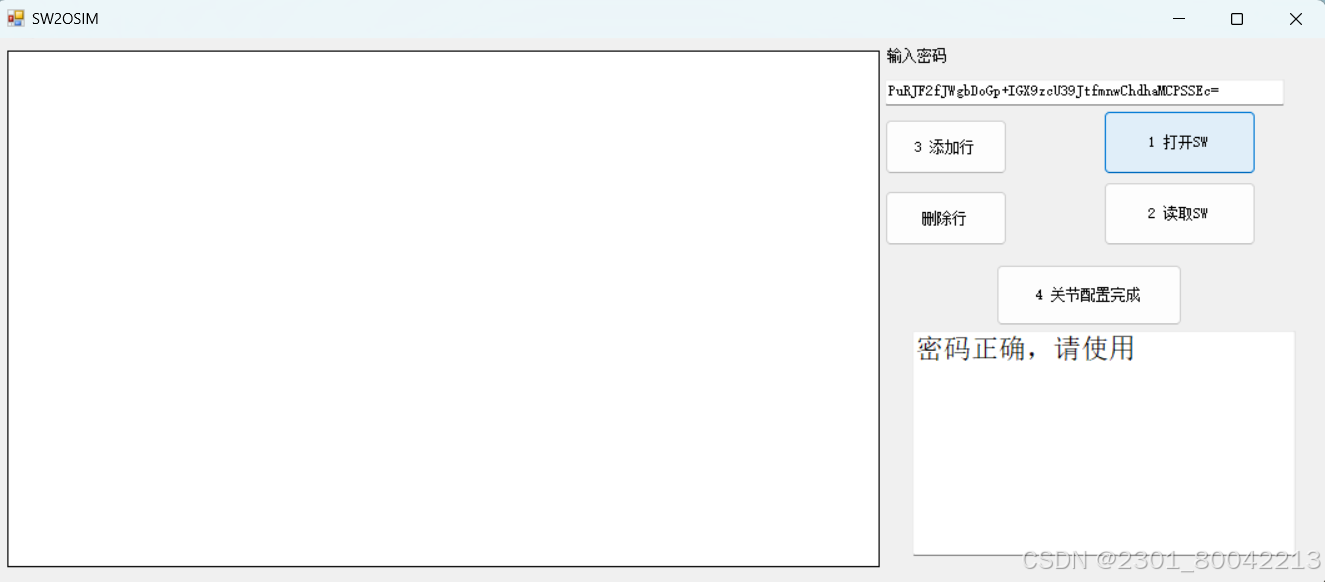

打开sw2osim软件，点击打开sw

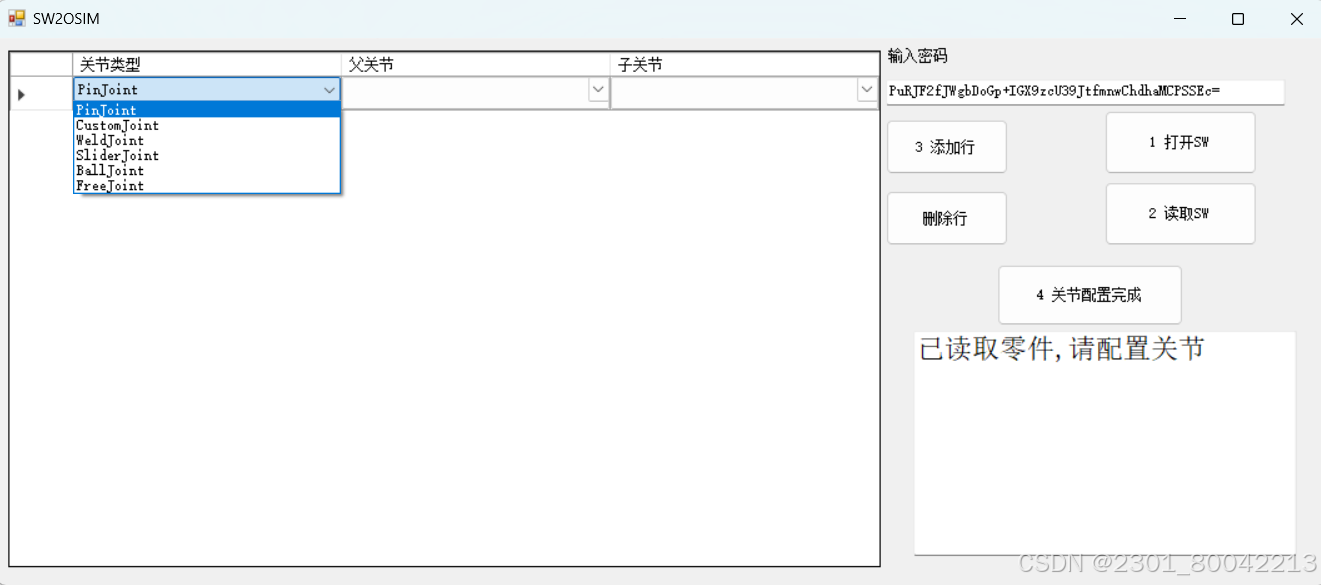

第二步，点击读取sw，再添加行，最后配置关节。

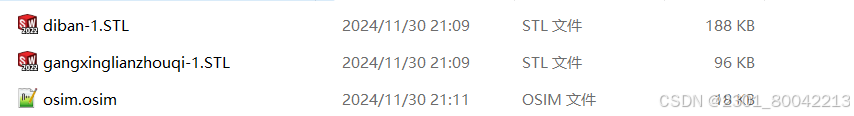

软件自己会生成osim文件，以及stl文件

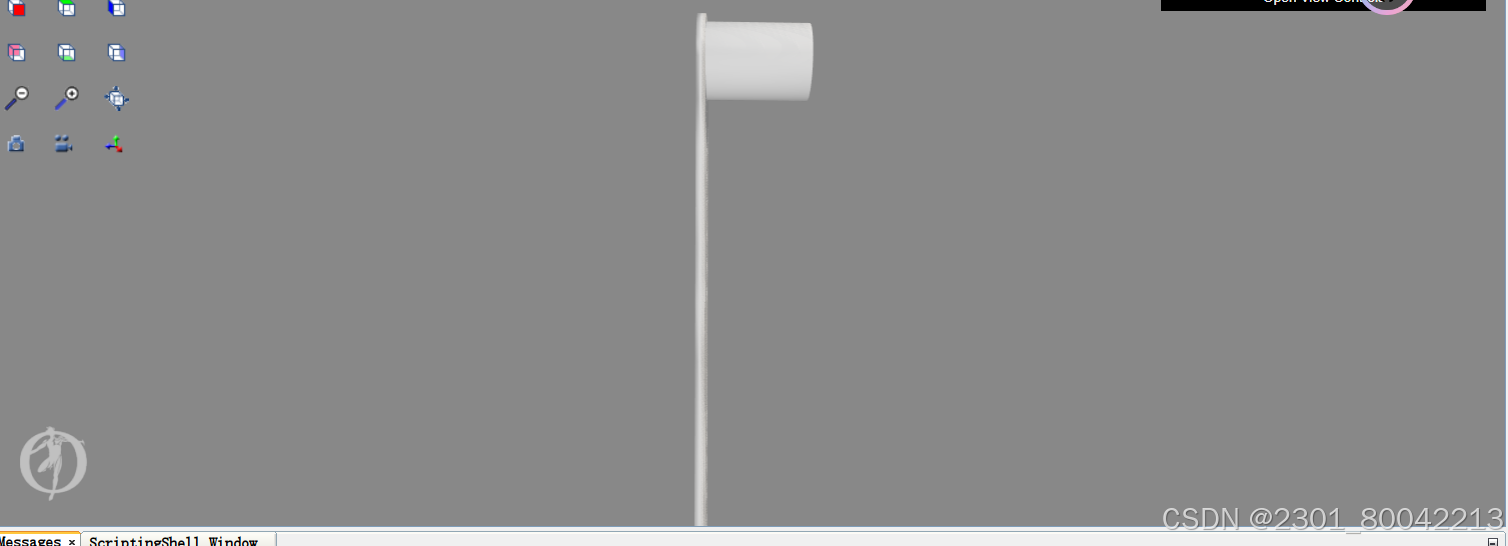

将生成的osim导入opensim就OK了
