编码器解码器的原理及应用

编码器解码器的原理及应用

1 编码器

定义：将含有特定意义的信息编成若干二进制的代码，此过程称之为编码，而实现该功能的数字电路称为编码器。

2 译码器

定义：译码是编码的逆过程。他可以将一段编码翻译成实际的含义。用来实现它的逻辑电路叫做译码器。

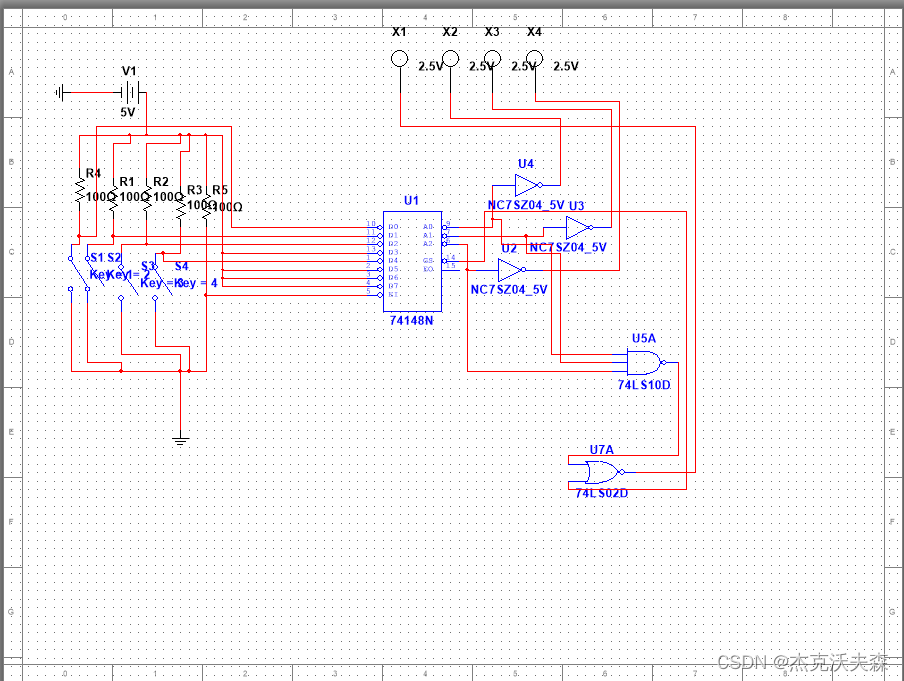

验证编码器74LS148和74LS138的逻辑功能

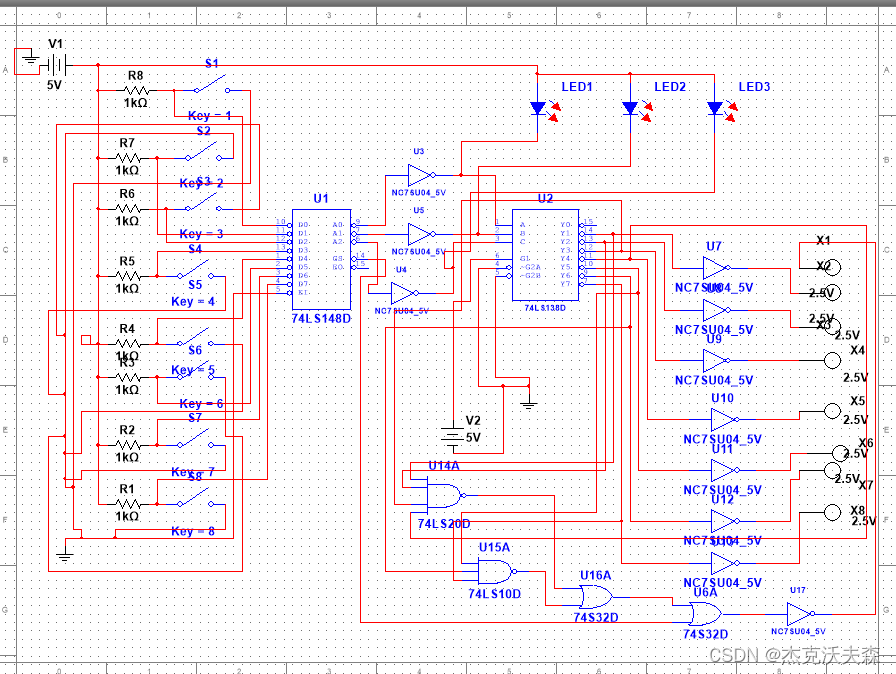

3 应用案例

假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

注意：这其实是一个典型的“四路抢答器”。要求利用74LS148优先编码器芯片，其他元件能少则少。
