版图之缓冲器

缓冲器（Buffer）是一种用于临时存储数据的电子电路，可以通过缓存数据来进行信号与处理耦合，并使得不同速度的电路得以协调工作，提高系统的整体性能。

1.什么是缓冲器

缓冲器是一种能够将数据流从一个电路缓存到另一个电路中的控制器或者设备，以便于更好地协调两个电路之间的数据交换。

2.缓冲器的作用

缓冲器的主要功能是在数据传输过程中起到缓存作用，它能够抵消因数据被动态加装、处理操作延迟等原因带来的瞬时波形失真，对信号的增益和隔离提供保护。

3.缓冲器原理

缓冲器最基本的原理就是将输入的信号缓存到内部存储单元中，直到缓冲区被填满后再输出到下游电路中。这样做可以消除下游电路因为数据传输速率不均匀而导致的数据丢失或混乱现象，同时也可以避免因为下游电路功率过大导致上游电路出现故障的情况。

多个反相器串联在一起可以构成缓冲器(Buffer)。 如果有偶数个反相器串联在一起，则输入和输出的逻辑是相同的。 如果有奇数个反相器串联在一起，则输入和输出的逻辑是相反的。 缓冲器提供了电信号的整形，并为大的扇出负载提供了更大的驱动强度。

技巧：

在标准单元版图设计时，精简版图面积和提升功能是很关键的。为了增大驱动能力，缓冲器的后级反相器要比前级的MOS管尺寸大若干倍。缓冲器版图在实现功能的基础上，为了版图面积最小化，可以采用MOS管源漏合并的方法。

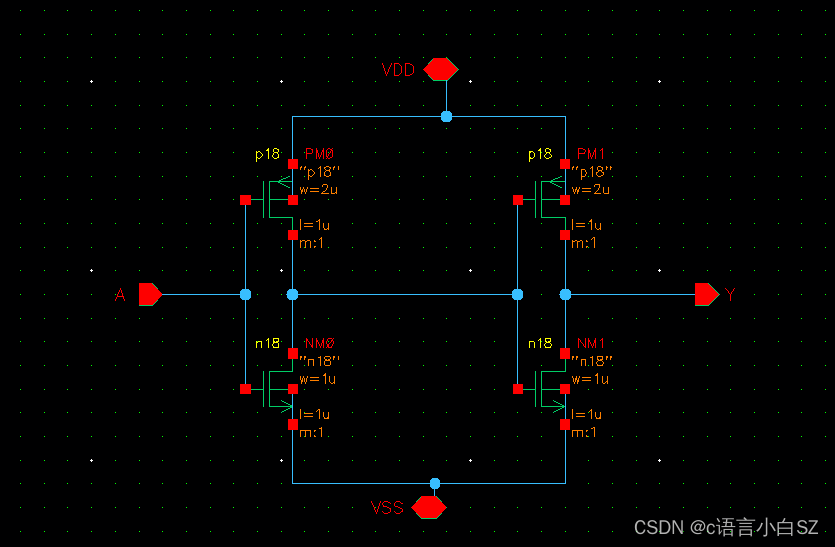

电路图

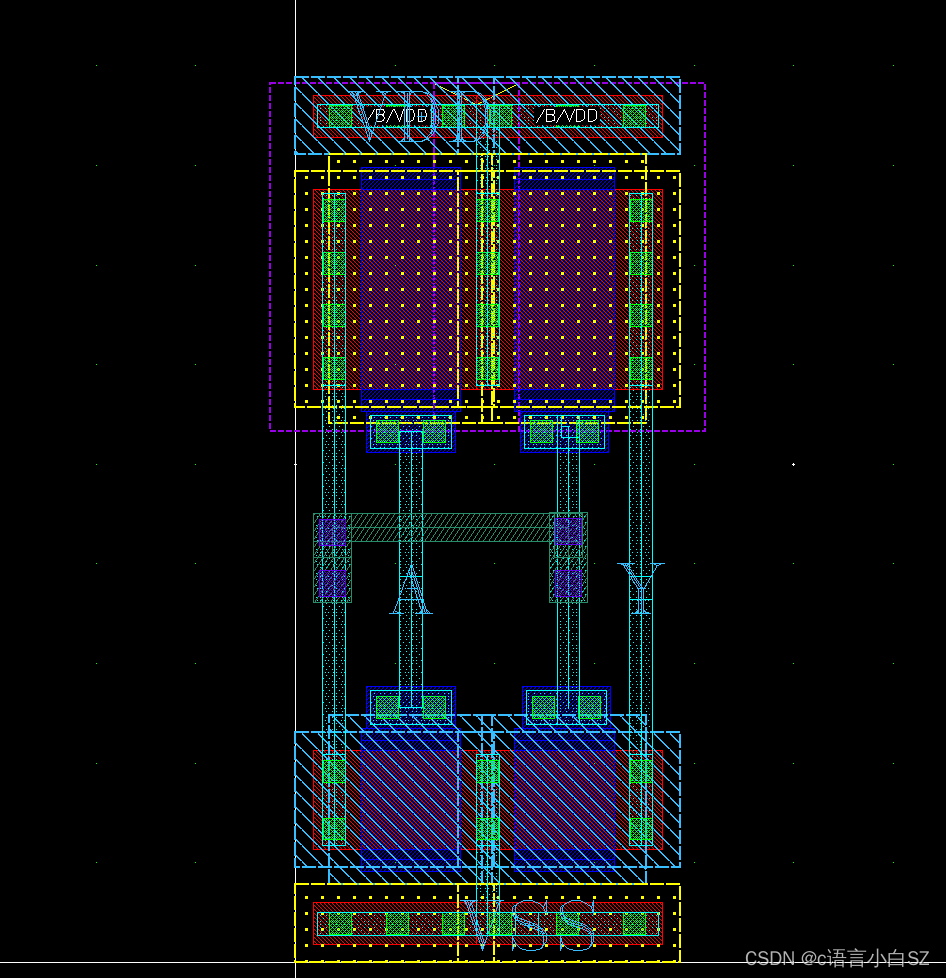

版图
