版图之与或非门

已于 2024-06-10 22:09:20 修改
阅读量1.3k 收藏 1
点赞数 5
分类专栏： 模拟版图 文章标签： centos 硬件工程
于 2024-06-10 22:06:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_80167891/article/details/139583166
版权

与或非门是由与门、或门和非门组合而成。具体来说，先对输入进行与操作和或操作，然后将这两个结果再进行非操作。

与门的特点是只有当所有输入都为高电平时，输出才为高电平；或门则只要有一个或多个输入为高电平时，输出就为高电平；非门则是将输入的逻辑电平进行反转。

应用

它可以用于构建各种复杂的逻辑电路和系统，实现数据的处理、控制信号的生成等。例如，在计算机的运算逻辑单元中、数字信号处理系统以及各种电子设备的控制电路中都能找到与或非门的身影。

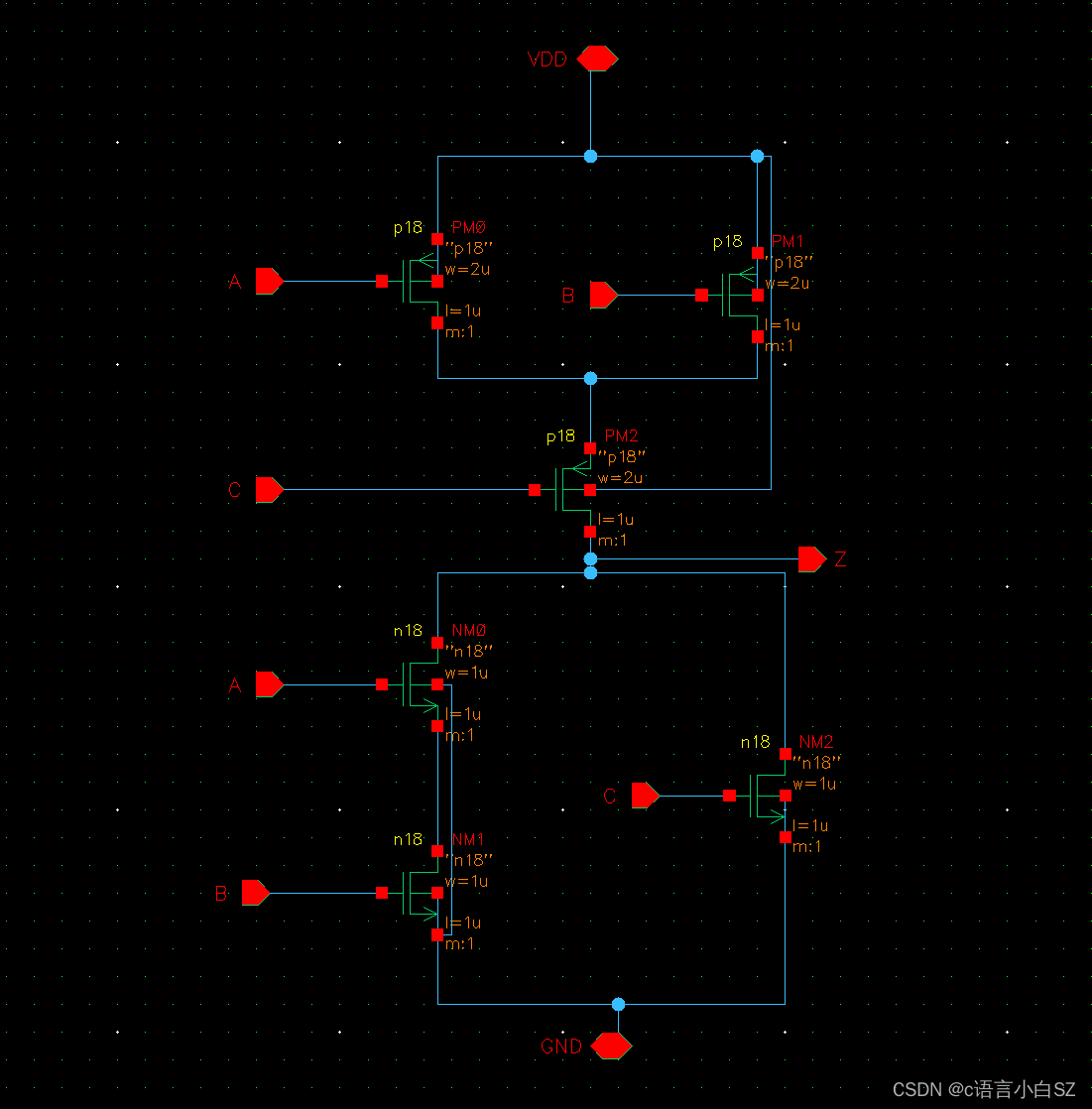

电路图

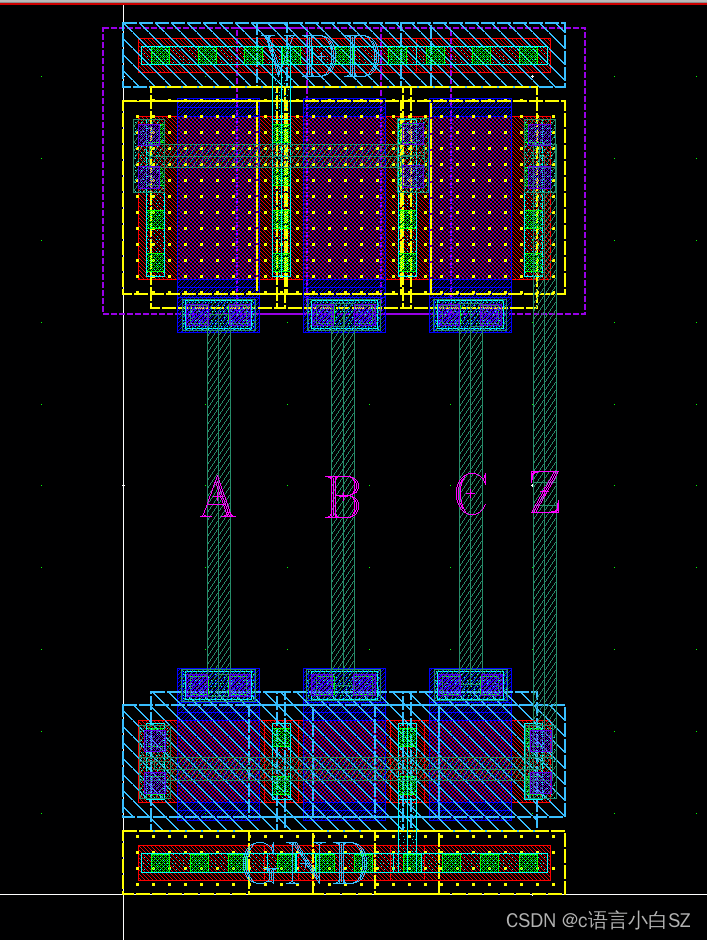

版图

逻辑门图解—与门、或门、非门、与非门、或非门、异或门、同或门
