简介：该论文是Ross Girshick 在 2014 年发表的一篇具有开创性意义的论文，该方法首次将深度卷积神经网络（CNN）应用于目标检测任务，极大地推动了计算机视觉领域的发展。

摘要

首先介绍了目标检测在经典PASCAL VOC数据集的传统方法，表现最好的方法是复杂的集成系统，它通常将多个低级图像特征与高级上下文相结合，然而现在这种传统思路发展受限，然后提出本文的方法。相对于之前在VOC 2012上的最佳结果，该算法将平均精度（mAP）提高了30%以上，达到53.3%的mAP。

本文方法有两个关键点：1、用CNN替换掉传统的体征提取方法（SIFI、HOG），应用于自下而上的区域建议，以定位和分割对象 2、由于标注数据稀缺，利用迁移学习的办法，对辅助任务进行监督预训练，然后进行特定领域的微调。与OverFeat方法对比，因为OverFeat也是基于CNN，结果显示，R-CNN的性能大大优于OverFeat。

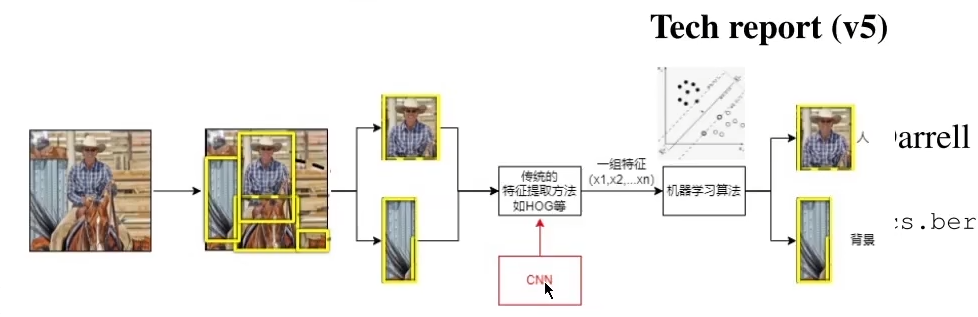

图片解析：给定一张图片，可以将其分为许多区域，然后再经过特征提取，将提取到的特征经过机器学习算法（如SVM）进行分类或回归。而本文做的就是将CNN替换到传统的提取方法中去。

1.引言

第一段介绍之前的目标检测方法，大部分都是基于SIFT和HOG的使用，使得目标检测发展受限。

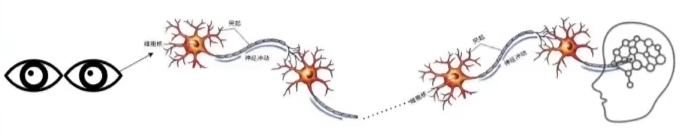

第二段利用灵长类视觉通路来解释，SIFT、HOG一般只提取到低层的特征，也就是前几层神经元所做的事情，后面更高级的特征无法提取到。

后面开始介绍卷积神经网络（CNN）的发展历程。

最早由Fukushima提出的“新认知机”是一种生物启发的模式识别模型，但缺乏监督学习的训练算法。LeCun等人通过反向传播和随机梯度下降训练CNN，取得了成功。虽然CNN在90年代得到了广泛应用，但随后被支持向量机取代。

2012年，Krizhevsky等人通过在ImageNet大规模视觉识别挑战赛上的成功，再次激发了对CNN的兴趣。他们通过一些创新（如ReLU和dropout）提高了图像分类精度。

由CNN在ImageNet上图像分类任务取得的成功，联想是否也能将CNN运用到目标检测任务中。

但是有两个问题需要解决：1、如何用深度网络定位目标 2、如何只用少量带注释的检测数据训练高容量模型。

因为在图像分类中，CNN只需要判断图像的类别，而目标检测不仅要确定各个目标的位置，还需要判别它们所属类别。

在图像分类的数据集ImageNet中包含1000个类别的大量数据，而目标识别的数据集PASCAL VOC只有20个类的少量数据。

如何解决定位呢：1、将定位定义为回归问题，直接通过CNN来预测定位，但是效果不好 2、使用一个滑动窗探测器（浅层CNN，只有两层卷积）但是一般检测人脸或行人比较好（用于受限的对象类别），且窗口比例固定，而我们方法有5层卷积，需要提取到不同大小的目标 3、使用区域识别（效果很好），该方法在目标检测[39]和语义分割[5]方面都取得了成功。

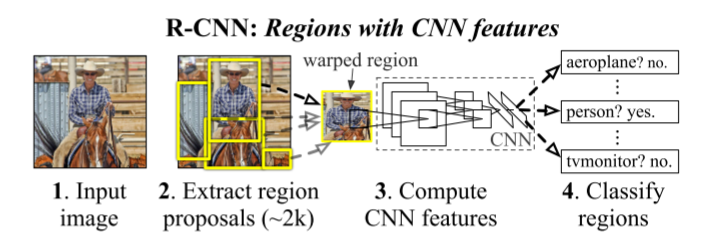

在测试时，我们的方法为输入图像生成大约2000个与类别无关的区域建议（候选区域），使用CNN从每个建议中提取固定长度的特征向量，然后使用特定类别的线性支持向量机对每个区域进行分类。由于CNN接收图像大小是固定的，我们使用一种简单的技术（仿射图像扭曲）从每个区域建议中计算固定大小的CNN输入，而不考虑区域的形状。图1概述了我们的方法，并突出显示了一些结果。

图1

如何解决标注数据量太少问题呢？传统解决方案是使用无监督预训练，然后进行监督微调。本文的思路则是，先在大辅助数据集（ILSVRC）上进行监督预训练，然后在小数据集（PASCAL）上进行特定领域的微调。也就是用迁移学习的方法来解决数据量不够的问题。

最后三段首先说我们的方法即R-CNN效率很高（第二段会说明具体原因），其次，分析R-CNN不足，提出改进方法，即R-CNN BB，最后说明R-CNN不仅在目标检测上取得很好的效果，在语义分割上也适用。

2.基于R-CNN的目标检测

我们的目标检测系统由三个模块组成。第一个生成与类别无关的区域建议（候选区域）。这些建议定义了检测器可用的候选检测集。第二个模块是一个大型卷积神经网络，从每个区域提取固定长度的特征向量。第三个模块是一组特定于类的线性支持向量机。在本节中，我们介绍了每个模块的设计决策，描述了它们的测试时间使用情况，详细说明了它们的参数是如何学习的，并显示了PASCAL VOC 2010-12和ILSVRC2013上的检测结果。

2.1. 模块设计

区域建议：目前有很多生成区域建议的方法，包括：对象[1]，选择性搜索[39]，类别无关的对象建议[14]，约束参数最小切割（CPMC）[5]，多尺度组合分组[3]等，虽然R-CNN对特定区域提议方法不可知，但我们使用选择性搜索来实现。

特征提取：我们使用AlexNet来实现，从每个区域提议中提取一个4096维的特征向量。特征是通过前向传播均值减去227×227 RGB图像通过五个卷积层和两个完全连接层来计算的。读者可以参考[24,25]了解更多网络架构细节。

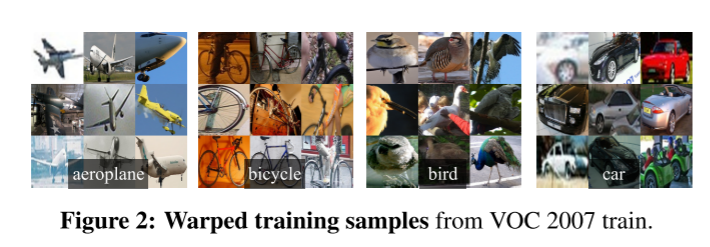

为了计算区域建议的特征，我们必须首先将该区域中的图像数据转换为与CNN兼容的形式（其架构需要固定的227 × 227像素大小的输入）。在任意形状区域的许多可能的变换中，我们选择了最简单的。无论候选区域的大小或宽高比如何，我们都将其周围紧密边界框中的所有像素扭曲到所需的大小。在扭曲之前，我们扩大紧边界框，以便在扭曲的大小下，在原始框周围正好有p个被扭曲的图像上下文像素（我们使用p = 16，为什么是16呢，因为在5层卷积后，图像被缩小了32倍）。图2显示了扭曲训练区域的随机抽样。扭曲的替代方法在附录A中讨论。

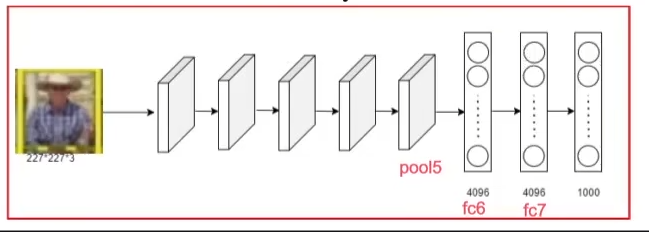

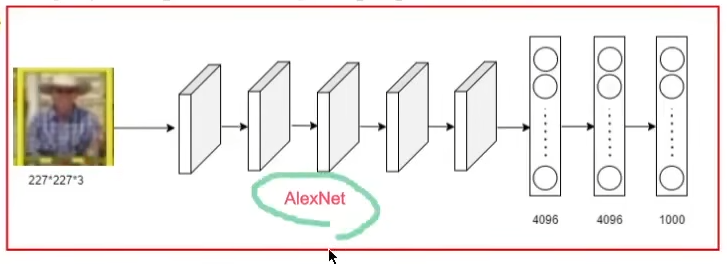

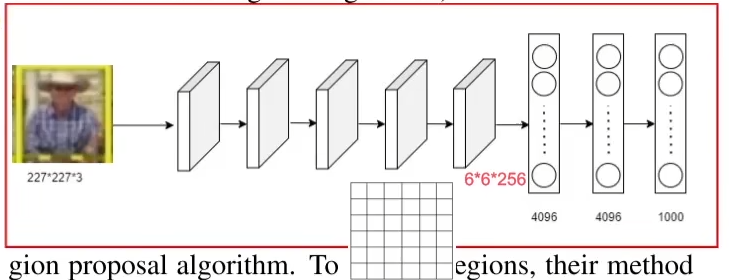

我们只需要用 AlexNet（5个卷积层，3个全连接层）来提取特征，由于AlexNet是在图像分类中，所以最后一个全连接层会输出1000个类别，我们不需要，就可以去掉，即5个卷积层，2个全连接层。

图2

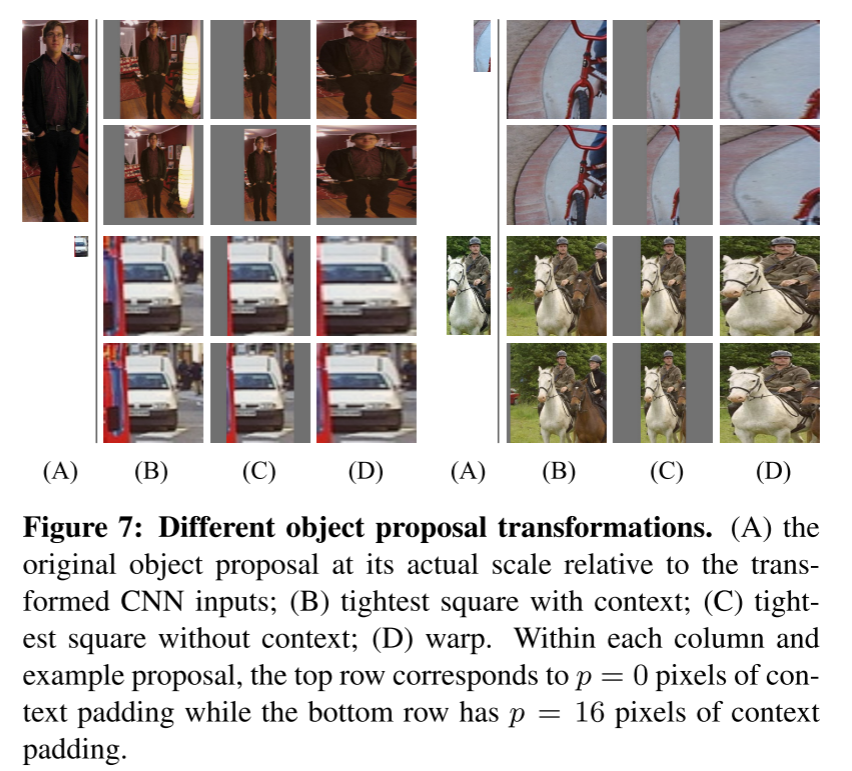

下面我们来看一下附录A，图像究竟是如何扭曲的呢？

A：为原始图像，B,C,D分别为三种不同的方法。

B：区域包含上下文信息，按比例缩放，由于宽度不够，填充一下。

C：区域不包含上下文信息，按比例缩放，由于宽度不够，填充一下。

D：区域不包含上下文信息，直接拉伸。

对于这些变换中的每一种，我们还考虑在原始物体建议周围包含额外的图像上下文。初步实验表明，带有16像素上下文填充的扭曲方法效果最好。

2.2测试时间检测

在测试时，我们对测试图像进行选择性搜索以提取大约2000个区域建议（我们在所有实验中都使用选择性搜索的“快速模式”）。我们扭曲每个提议，并通过CNN向前传播，以计算特征。然后，对于每个类，我们使用为该类训练的支持向量机对每个提取的特征向量进行评分(用于分类)。给定图像中所有得分区域，我们应用贪婪非最大抑制（独立于每个类），如果该区域与大于学习阈值的较高得分选择区域有交集-过并（IoU）重叠，则拒绝该区域。

运行时间分析

两个特性使检测变得高效。首先，所有CNN参数在所有类别中都是共享的（对于候选区域，我们不需要管它是什么类别，只需要把它丢给CNN就行）。第二，由CNN计算的特征向量它们是低维的（维度高运算量也就大了），只有4096维。

这种共享的结果是，计算区域提案和特征所花费的时间（在GPU上为每张图像13秒，CPU上为每张图像53秒）在所有类别之间得到了分摊（也就是对于同一张测试图像，无论最终要识别的类别有多少，候选区域和特征计算只需进行一次。）。唯一与类别相关的计算是特征与SVM权重之间的点积以及非极大值抑制。在实践中，针对一张图像的所有点积被批量处理为一个单一的矩阵乘法。特征矩阵通常为2000×4096，SVM权重矩阵为4096×N，其中N是类别的数量。

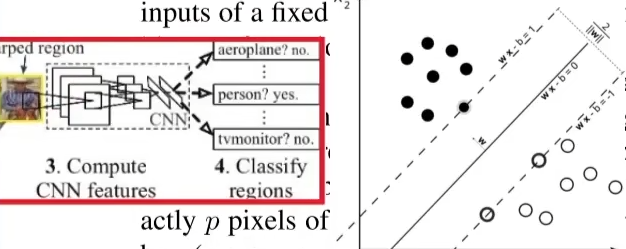

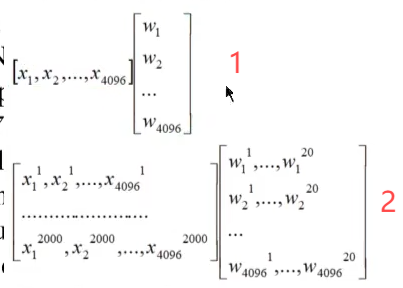

当我们提取到特征以后，将会丢给SVM，让它进行分类。主要是通过wx+b来判断，那么一共有20个类，我们需要不需要每个类都进行一次计算呢，实际上，并不需要。我们可以将一个候选区域写成上图形式1，判断这个候选区域属不属于其中一个类，。则20个类，2000个候选区域可以写成形式2。这样输入一张图片，生成2000个候选区，经过体征提取，一次计算就可以判断出所有类别了。而且后面类的数量可以扩展。

R-CNN在处理大量目标类别时的高效性，能够在现代多核CPU上快速完成矩阵乘法，而不需要近似方法。相比之下，其他系统如UVA由于高维特征导致速度慢和内存占用大。与Dean等人的工作相比，R-CNN在处理1万个类别时，运行时间更短且保持了更高的mAP。

2.3训练

监督预训练：在ILSVRC2012数据集上进行的CNN有监督预训练，使用了图像级注释而非边界框标签，得到一个分类模型，为了更好的能提取到VOC中图片特征，还需要进行特定领域的微调。尽管该CNN的性能与Krizhevsky等人相近，但在top-1错误率上略高2.2个百分点，主要是由于训练过程中的一些简化。

特定领域的微调：为了将我们的CNN适应新任务（检测）和新领域（扭曲的候选区域），我们继续使用随机梯度下降（SGD）训练CNN参数，仅使用扭曲的候选区域。除了将CNN的ImageNet特定的1000类分类层替换为随机初始化的（N + 1）类分类层（其中N是目标类别的数量，+1代表背景），CNN架构保持不变。对于VOC，N = 20，对于ILSVRC2013，N = 200。让模型继续在VOC上训练。

训练出分类网络需要大量的分类数据，而VOC中给定的数据是目标的类别以及目标的边界框，如何在VOC上训练出分类器呢。一种方法就是直接拿候选区域来进行训练，但是由于有2000个候选区域，且候选区域有重叠，这时怎么办呢。

我们将与真实框（目标的边界框）的交并比（IoU）≥ 0.5的所有候选区域视为该框类别的正样本，其余视为负样本，这样训练中背景也能利用上了。我们以0.001的学习率开始SGD（为预训练初始学习率的1/10），这允许微调在不破坏初始化的情况下取得进展。在每次SGD迭代中，我们均匀抽样32个正样本（覆盖所有类别）和96个背景窗口（负样本）保证正负样本差异不大，以构建大小为128的迷你批次。由于正窗口相对于背景窗口极为稀少，我们偏向于采样正窗口。

对象类别分类器：训练SVM模型也需要正负样本，而在特定领域的微调中IoU≥ 0.5，可以很好的区分出正负样本，所以在训练SVM模型中也可以使用，但是我们把正样本简单地定义为每个类的真实边界框。IoU $\leq$ 0.3,作为负样本。由于负样本的数量远远多于正样本，所以我们采用难例挖掘（hard negative mining）的方法来提取负样本。详见附录B

附录B：有两个设计选择值得进一步讨论。第一个问题是：为什么在微调CNN和训练目标检测支持向量机时，正负样本的定义不同？

先从实验的角度来解释，因为从刚开始做实验，只在ImageNet预训练CNN，并使用CNN计算的特征来训练SVM，因此在那个时间点上没有考虑微调。在该设置中，我们发现在SVM训练中，用0.3效果是最好的。当我们开始使用微调时，我们最初使用与SVM训练相同的正负例定义。然而，我们发现结果要差得多。后来通过实验才发现特定领域的微调中IoU阈值设置的最佳值。

再从理论的角度来解释，我们的假设是，这种对正负样本定义的差异并不是根本重要的，而是由于微调数据的限制所导致。我们当前的方案引入了许多“抖动”样本（那些与真实标签重叠在0.5到1之间，但不是实际目标边框），这大约使正样本的数量增加了30倍。我们推测，这个庞大的样本集在微调整个网络时是必要的，以避免过拟合。然而，我们也注意到，使用这些抖动样本可能并非最佳选择，因为网络并没有针对精确定位进行微调。

这导致了第二个问题：为什么在微调（微调后就已经训练好分类模型了）后还要训练SVM？直接应用微调网络的最后一层，即一个21类的softmax回归分类器，作为目标检测器会更简单。我们尝试了这种方法，发现VOC 2007的性能从54.2%的mAP下降到了50.9%。这种性能下降可能是由于多个因素的组合，包括微调中使用的正样本定义未强调精确定位，以及softmax分类器是在随机抽样的负样本上训练的，而不是用于SVM训练的“难负样本”子集。

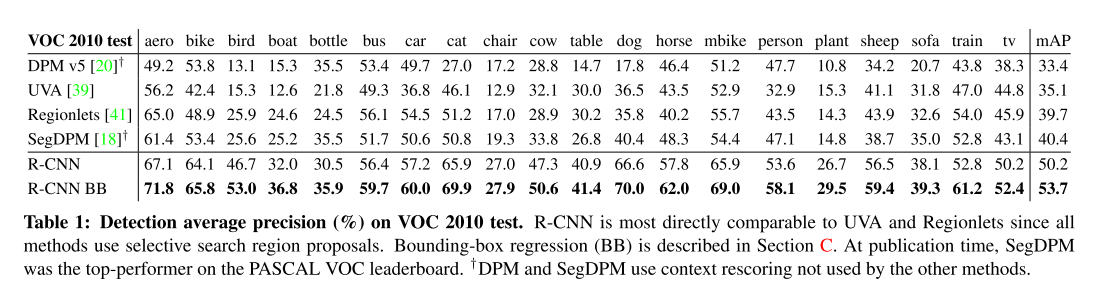

表1

图3

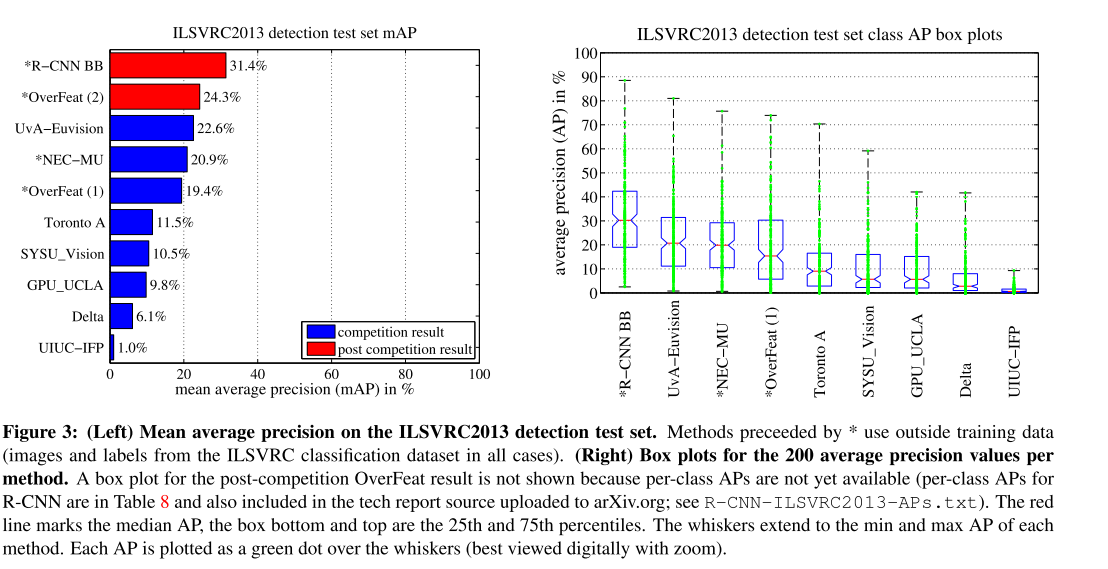

表1、图3 总结了R-CNN在PASCAL VOC和ILSVRC2013数据集上的表现。在VOC数据集中，通过微调CNN和优化SVM，R-CNN显著提高了检测性能，mAP从35.1%提升至53.7%。在ILSVRC2013中，R-CNN的mAP为31.4%，远超其他参赛作品。

3. 可视化，消融和误差模式

3.1. 可视化学习到的特征

神经网络第一层提取到的特征，可以直接可视化且易于理解。它们捕捉了图像边缘和颜色信息。理解后续层则更具挑战性。Zeiler和Fergus在其研究中提出了一种视觉上吸引人的反卷积方法。我们提出了一种简单（且互补）的非参数方法，直接展示网络学到的内容。

我们可视化了来自pool5层的单元，pool5是网络第五个也是最后一个卷积层的最大池化输出。pool5特征图的维度为6 × 6 × 256 = 9216维。

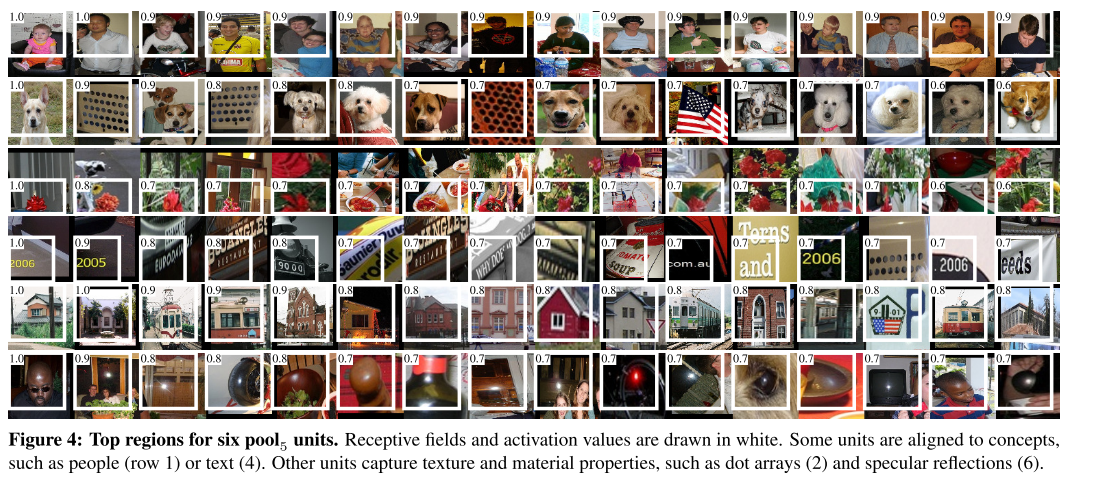

256代表通道，我们现在把第一个通道的特征图取出来，也就是6*6的特征图，每个小格都会有值，例如左上角第一个小格，那么每一个候选区域都会有第一通道左上角的这个值，那在整个数据集上也就是会有约1000万个这样的值，我们把这些值排序，挑出几个值最大的候选区域对应的图片，你会发现所有图像都是人的图片，如果你选择的是其他小格，如右下角的，也会是人的图片，不过就是白色边框的位置会有所变化，如下图所示。如果你挑选的不是第一通道，而是第二通道，则所有图片则是黑色点状区域的图片。

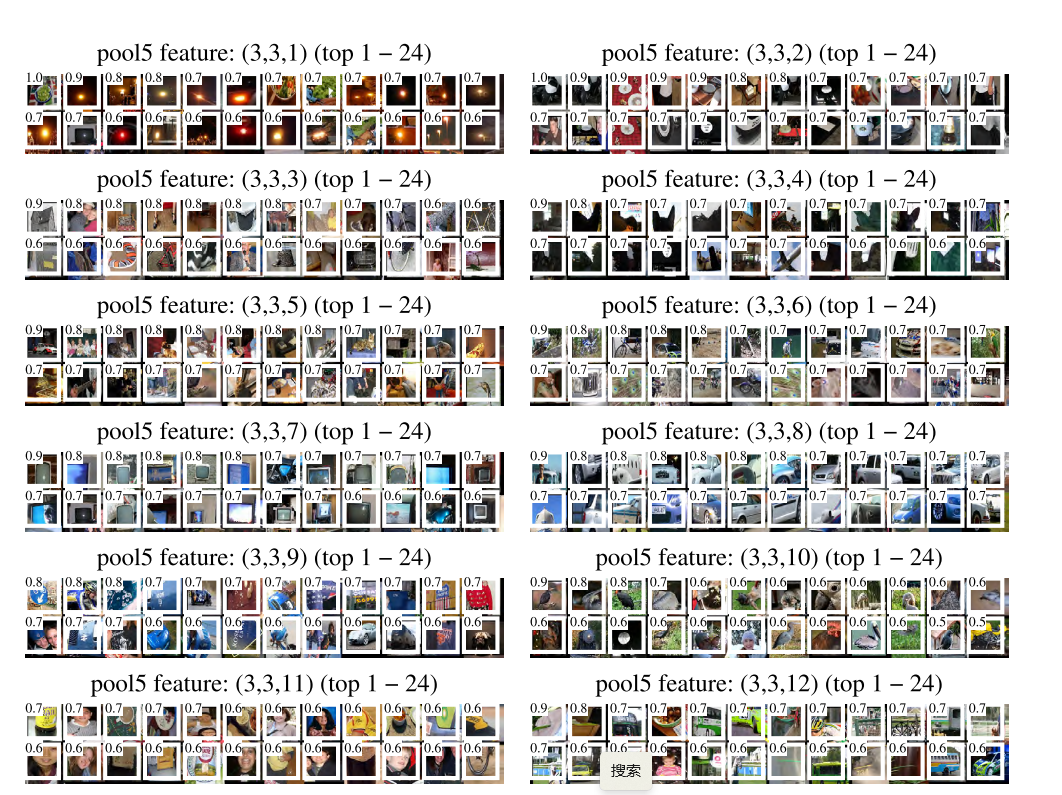

在论文的图12中又展示了更多的例子

其中，（3,3,1）中3,3代表取的小格值，1代表通道。

3.2消融实验

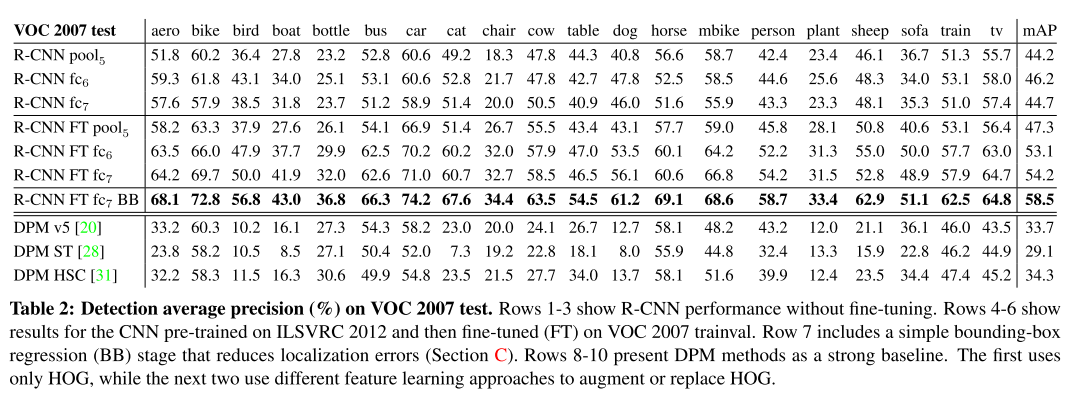

为了了解哪些层对检测性能至关重要，我们分析了CNN最后三层的VOC 2007数据集的结果。分别对这三层起了名字，pool5，fc6, fc7。此外也对比了使用微调和不使用微调对这三层提取效果的影响。

实验结果如下：前三个不使用微调，中间三个使用微调，R-CNN BB是经过改进后使用微调，由结果说明，微调是很有必要的，而且微调更多影响的是全连接层的提取效果。最后三个是传统方法。

3.3. 网络体系结构

对比了不同CNN结构对提取结果的影响。在表3中，我们展示了使用最近提出的16层深度网络进行VOC 2007测试的结果。该网络由13层3 × 3卷积核组成，其中5个最大池化层穿插，顶部有3个完全连接的层。我们把VGG网络称为牛津（由牛津提出）的“O-Net”，把AlexNet称为多伦多的“T-Net”。

3.4. 检测误差分析

我们使用了Hoiem等人[23]的优秀检测分析工具，以揭示我们方法的误差模式，了解微调如何改变它们，并将我们的误差类型与DPM进行比较。分析工具的完整总结超出了本文的范围，我们鼓励读者参考[23]来理解一些更精细的细节（例如“规范化AP”）。由于分析最好是在相关图的上下文中进行，因此我们在图5和图6的标题中给出了讨论。

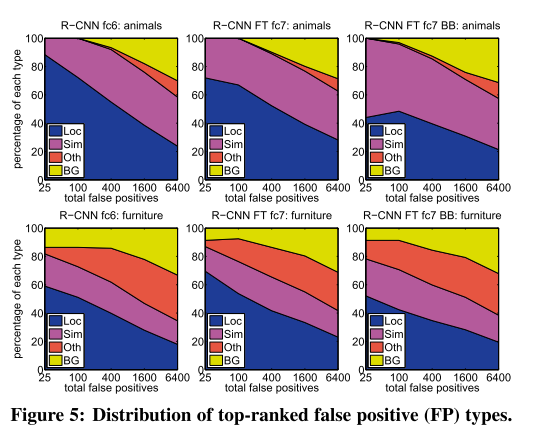

图中上面一行代表动物这一类别，下面一行代表家具这一类别。

纵轴表示不同误检类型（Loc、Sim、Oth、BG）的百分比分布，横轴则表示误检总数。

FP类型的含义：

Loc：定位错误（模型检测到了正确的对象类别，但位置不准确）。

Sim：相似物体错误（模型将一个物体识别为外观相似的其他类别）。

Oth：其他类别错误（识别的类别与目标完全无关）。

BG：背景错误（模型将背景区域误识别为物体）。

R-CNN fc6的子图（左侧）显示了最初的R-CNN模型在动物和家具上的误检分布，定位错误（Loc）占了较大比例，随着总误检数量增加，背景错误（BG）逐渐增加。

R-CNN FT fc7的子图（中间）展示了经过微调（Fine-Tuning）后的模型表现。误检分布有所改善，但仍然有较多的定位错误（Loc）和背景错误（BG）。

R-CNN FT fc7 BB的子图（右侧）则引入了边界框回归（BB），进一步降低了定位错误（Loc）的比例，增加了对背景的正确区分。

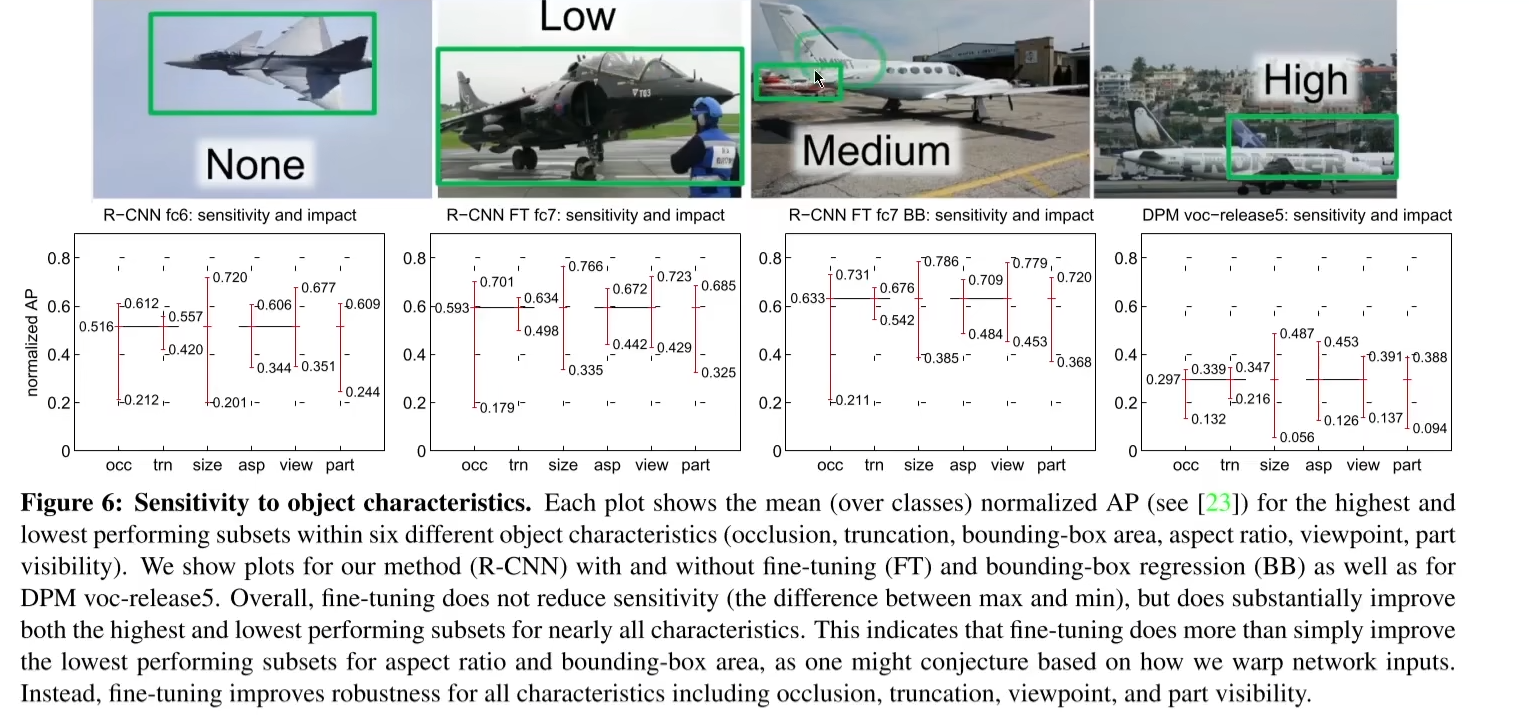

图6展示了模型对不同目标特征（遮挡、截断、尺寸、长宽比、视角、部位可见性）的敏感度分析。每个子图中显示了每个特征的最高和最低性能子集的平均归一化AP（平均精度）。具体来看：

子图1（R-CNN fc6）：

模型在不同目标特征上的敏感度较高，例如在“大小”和“长宽比”上的AP较高，分别为0.720和0.606。然而在“截断”（trn）和“视角”（view）上表现较差。

子图2（R-CNN FT fc7）：

通过对R-CNN进行微调（Fine-Tuning），在某些特征（如“遮挡”occ 和“尺寸”size）上有显著提升，AP分别提升到0.634和0.766，但对于“部位可见性”part的表现依旧较差。

子图3（R-CNN FT fc7 BB）：

引入边界框回归（BB）后，整体性能进一步提高，尤其是在“遮挡”和“视角”上，分别为0.786和0.779，表现优于之前的模型。

子图4（DPM voc-release5）：

传统的DPM模型在所有特征上表现较差，特别是在“遮挡”和“视角”上AP低至0.297和0.126，表现远不如经过微调和边界框回归的R-CNN模型。

3.5边界框回归

在误差分析的基础上，实现了一种简单的减小定位误差的方法。受DPM中使用的边界框回归[17]的启发，我们训练了一个线性回归模型，在给定pool5特征的情况下，为选择性搜索区域建议预测一个新的检测窗口。表1、表2和图5的结果表明，这种简单的方法修复了大量的错误定位检测，将mAP提高了3到4个点。

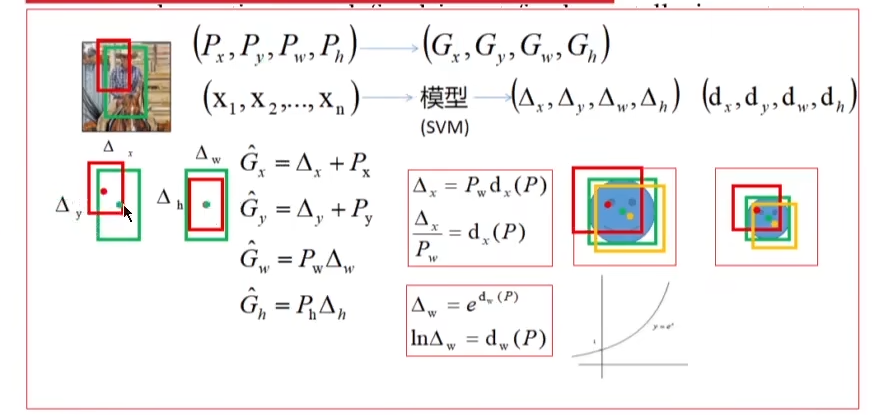

如上图所示，我们检测到的为红框，但是真实目标所在的框为绿框，所以我们就希望将红框移动到绿框的位置上去。P代表红框，G代表绿框，x, y代表框的中心点坐标，w, h代表框的宽高。要实现P-->G，就需要一定量的偏移，记为 $\Delta x,\Delta y$ ,移动过去之后，需要改变宽高到真实框（绿框）大小，改变量记为 $\Delta w,\Delta h$ 。通过SVM来预测这些变量。 $d_{x}(P)$ 是归一化后的偏移量。

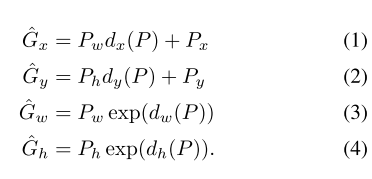

论文中所给的公式是这样的，为什么要这样写呢，因为 $\Delta w,\Delta h$ 有可能预测为负值，所以写成 $d_{w}(P)$ 后，在取指数就可以避免。下图来解释 $d_{x}(P)$ .

如图所示，其实黄色框才是我们预测后的位置，我们想要黄色框尽可能的接近绿色框，只有尽可能的来优化损失函数，左右两幅图虽然大小不一样，但是二者的偏移程度是一样的，所以在求两者的损失函数值也是一样的。

论文中给定的损失函数定义。每个函数 $d_\ast(P)$ （其中 $\ast$ 是 x, y, h, w 中的一个）被建模为候选区域 P 的 pool5 特征的线性函数，记作 $\phi_5(P)$ -->输入值。 $t_\ast$ 为真实值，（假设 $\phi_5(P)$ 依赖于图像数据。）因此，我们有 $d_\ast(P) = w_\ast^T \phi_5(P)$ -->预测值，其中 $w_\ast$ 是可学习的模型参数向量。我们通过优化正则化的最小二乘目标（岭回归）来学习 $w_\ast$ 。

3.6. 定性结果

对ILSVRC2013的定性检测结果如图8和图9所示。每张图像从val2集合中随机采样，并显示了精度大于0.5的所有检测器的所有检测结果。请注意，这些都不是精心设计的，并给出了实际运行中的探测器的真实印象。更多的定性结果显示在图10和图11中，但是这些都是经过整理的。我们选择每张图片是因为它包含了有趣的、令人惊讶的或有趣的结果。这里也显示了精度大于0.5的所有检测结果。

4. ILSVRC2013检测数据集

由于和在PASCAL VOC数据集流程一样，便不再过多叙述。

5. 语义分割

区域分类是一种用于语义分割的标准技术，这使我们能够轻松将 R-CNN 应用于 PASCAL VOC 分割挑战。为了便于与当前领先的语义分割系统（称为 O2P，即“二阶池化”）进行直接比较，研究者在 O2P 的开源框架内工作。O2P 使用 CPMC 生成每张图像的 150 个区域提议，然后使用支持向量回归 (SVR) 预测每个类别的每个区域的质量。O2P 方法的高性能归功于 CPMC 区域的质量和对多种特征类型（如 SIFT 和 LBP 的增强变体）的强大二阶池化。此外，Farabet 等人最近在多个密集场景标注数据集上展示了使用 CNN 作为多尺度逐像素分类器的良好效果。

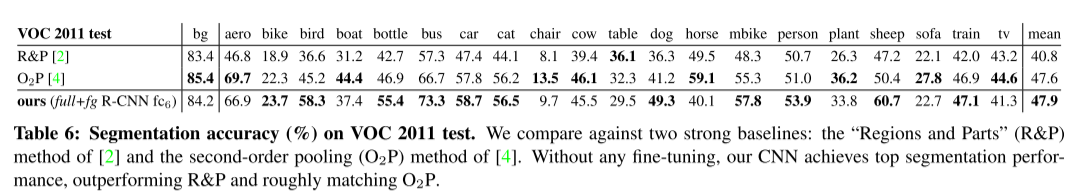

他们采用了扩展的 PASCAL 分割训练集，并测试了三种在 CPMC 区域上计算特征的策略：1. 忽略区域形状的完整特征（full）；2. 仅在区域前景掩码上计算的特征（fg）；3. 将完整特征和前景特征结合（full+fg）。实验结果表明，full+fg 方法的表现最好，表明包含背景的完整特征提供了有价值的上下文信息。表格中显示他们的最佳结果是 47.9% 的平均准确率，这在多类别上超过了 O2P。
