buck电路理解

滤波器一般采用电感和输出电容，通过调整占空比，可以控制输出电容滤波的电压平均值，方波脉冲通过低通滤波器滤波后得到的直流输入电压等于方波的平均值

使用合适的LC滤波器可将方波脉冲平滑成无纹波直流输出，其值等于方波脉冲的平均值，这个电路采用输出负反馈（级间负反馈）

功率器件的导通时间Ton是可调的，而整个开关周期是固定的所以开关频率也是固定的。比例Ton/T称为占空比，也可以用Ton/（Ton+Toff）Toff是开关的关断时间，Ton+Toff=T

buck电路电压的平均值=Vdc*占空比（可通过方波波形看出并计算

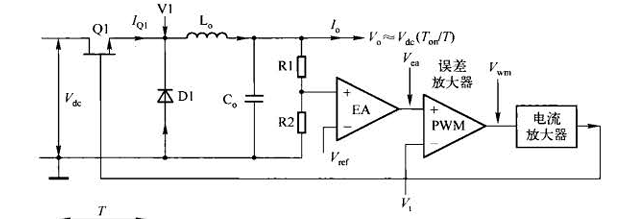

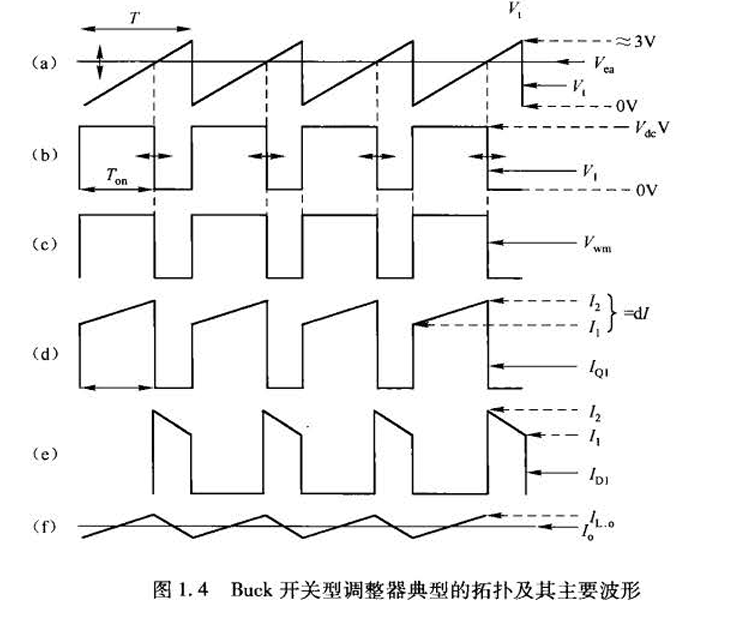

采样电阻R1和R2检测输出电压V0，并将其输入误差放大器（EA）与参考电压Vref进行比较。被放大的误差电压Vea被输人到脉宽调制器（电压比较器）PWM。PWM比较器的另一个输入是周期为T的锯齿波，如图1.4(a)所示，其幅值一般为3V。PWM电压比较器产生矩形波脉冲，即图1.4(c）中的Vwm，它从锯齿波起点开始到锯齿波与误差放大器输出电压的交点结束。因此，PWM输出的脉冲宽度Ton与误差放大器输出电压成比例。

PWM脉冲输入到电流放大器并以负反馈方式控制开关管Q1的通断。其逻辑关系是：若输入电压Vdc稍升高，则EA输出电压Vea将降低，使锯齿波与Vea交点提前，Q1导通时间Ton将缩短，使输出电压V0=Vdc*Ton/T保持不变。同理，若输入电压Vdc下降，则导通时间Ton延长使V0保持不变。Q1 导通时间的改变使采样电压总是等于参考电压，即V0*R2/(R2+R1)=Vref

buck电路损耗较小有较高的功率转化效率

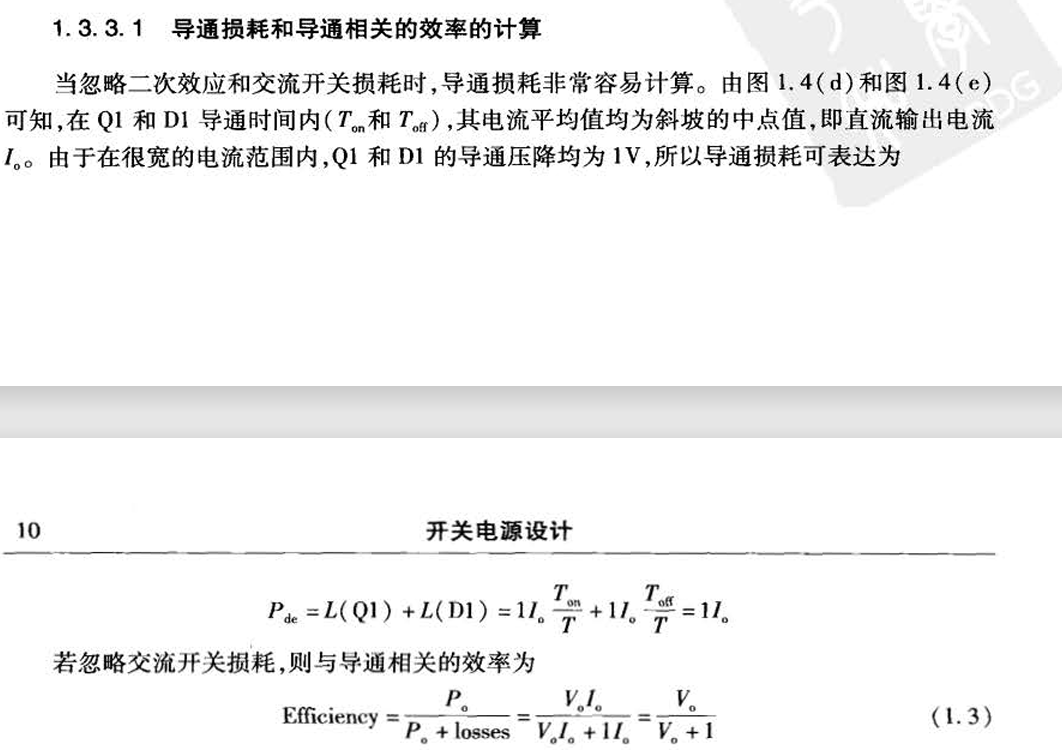

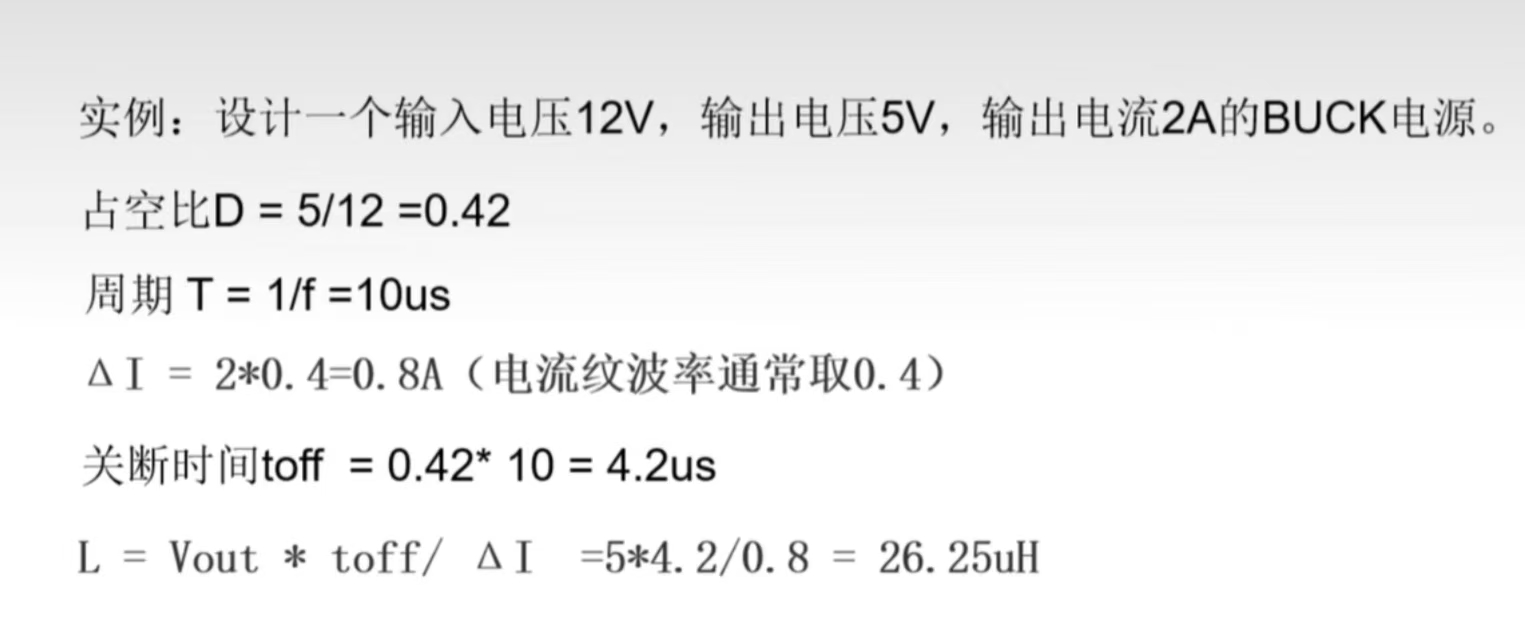

buck电路对于电感计算
