三相整流器学习笔记

一丶三相两电平整流器

1.直流侧谐波分析

 三相VSR(电压型PWM整流器)拓扑

思路:分析主要的谐波含量,以对它的抑制效果为目标,来计算直流侧电容的大小。

(1)不控整流

电流只从续流二极管上通过,通过仿真得出波形:

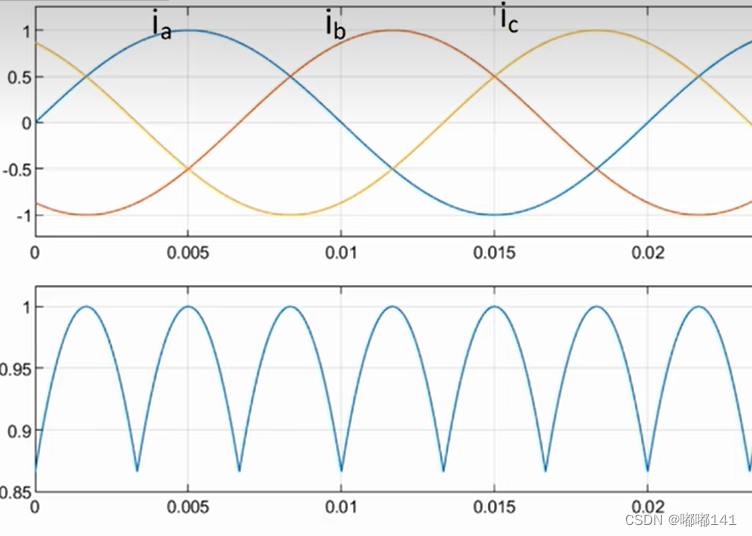

 不控整流Idc波形

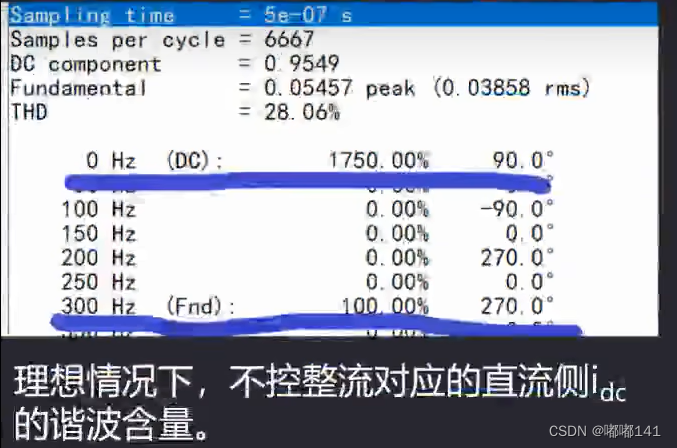

从左图可看出,在一个周期50hz内,Idc有6个波形,所以主要含有6次谐波。右图进行fft分析,基波为50hz,对应的6倍频分量为300hz,谐波占直流分量比为\frac{100}{1750}。

(2)PWM调制整流

定义下式:

  无论电流正负,只要上桥臂开,电流就从上面走,下桥臂开,电流就从下面走,以第一个桥臂为例进行分析。

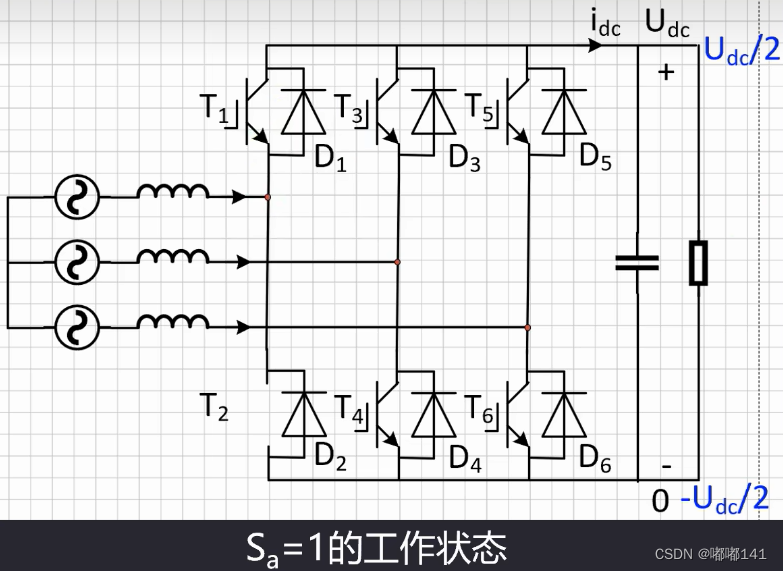

 第一种情况,当Ia>0,A相电流方向为如图,下方因为有二极管的存在,所以电流从上面走;当Ia<0,电流与图示方向相反,要分析电流是从上方流向电感左侧还是下方流向电感左侧?由于电流是从高电位流向低电位,而输出侧上面电位高于下面电位,所以电流仍是从上方走。

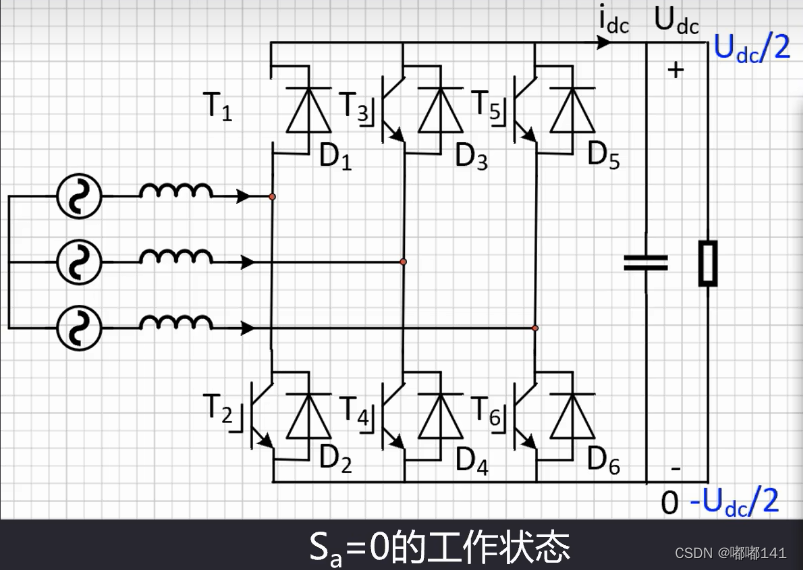

第二种情况类似,电流只能从下方走。

由此得出:

下面是谐波仿真

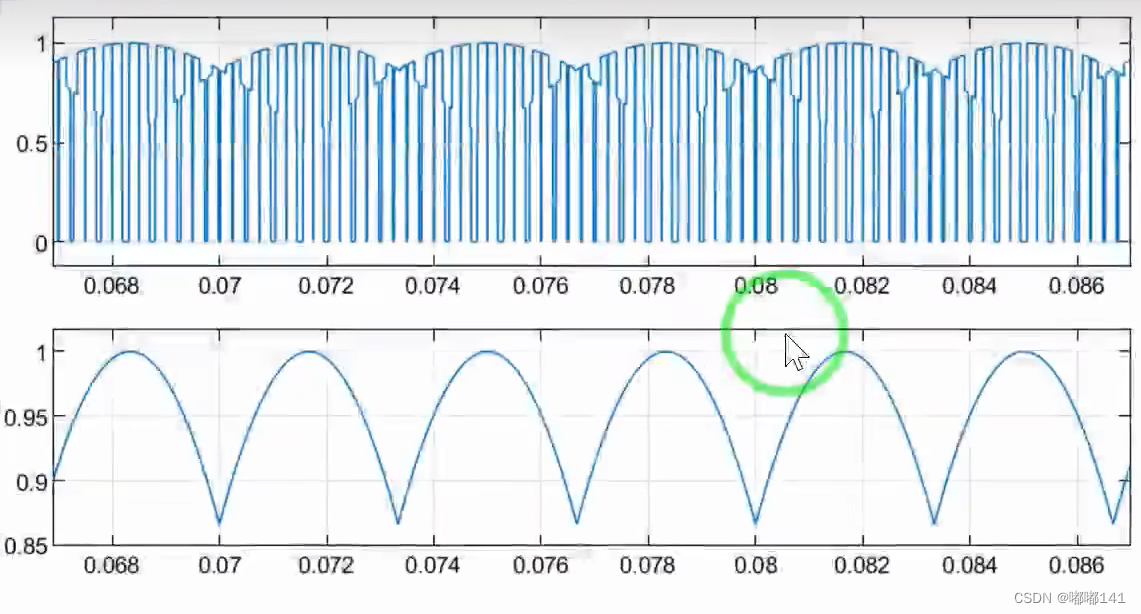

PWM调制的Idc波形

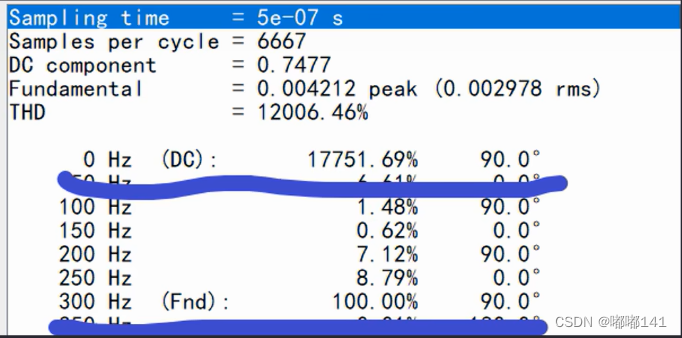

fft分析

  也是6次谐波 ,设定PWM调制比为1,载波频率20KHZ,右图为FFT分析,谐波占直流分量比为\frac{100}{17751},所含谐波比例小的多。

2.直流侧电容参数计算

电流Idc中主要含有六倍频分量,目的就是把大于于6倍频的谐波滤除掉。从电路结构可看出:电流Idc输出后相当于进入了一个低通滤波器。

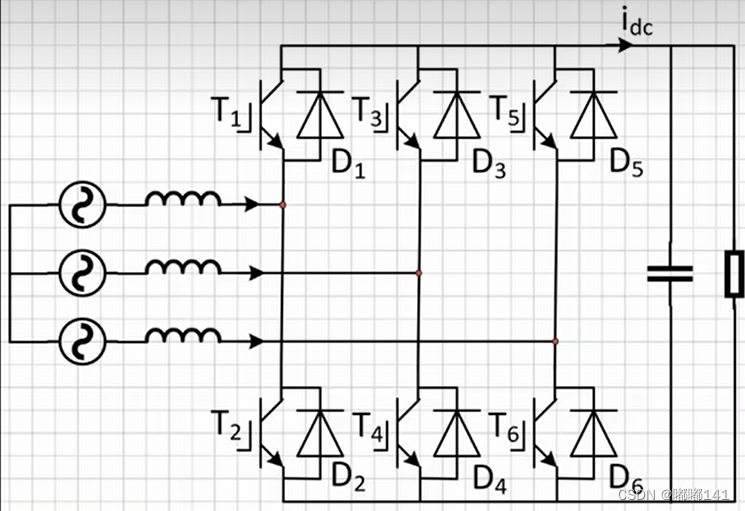

 三相VSR(电压型PWM整流器)拓扑

传递函数如下:

表示的是:一个电流进来,经过一个低通滤波器滤波,然后在作用到R上,转化为一个电压信号,截止频率Wc为\frac{1}{RC},滤波效果越好,但稳定时间延后。根据最小的R以及电压纹波要求得到C,最小的R根据额定功率来求得。若是输出电压为750V,功率15KW,则最小R=37.5,带入下式

\frac{\frac{1}{RC}}{\sqrt{w^{2}+(\frac{1}{RC})^{2}}}\cdot R\cdot 0.057<0.2V,得出C>0.0030254

上式中,0.057为6次谐波占比,这里采用的设计要求是6倍频分量产生的电压波动在正负0.2V以内,当然也可以采用不同的标准,取这么小是想让谐波对直流分量的影响尽可能小,当然复出的代价就是电容容量大了。如果限制在0.5V以内结果如下,电容会小很多,所以可以折中处理,比如取2200uF等。

3.
