关于小米SU7智能驾驶技术的综合报告+FMCW毫米波雷达生命体征监测仿真

一、小米SU7智能驾驶技术架构与核心组件

小米SU7的智能驾驶系统（Xiaomi Pilot）基于多传感器融合方案，不同版本硬件配置差异显著：

1. 传感器配置

   • 标准版（事故车型）：1个毫米波雷达、11个摄像头、12个超声波雷达，算力84TOPS（Orin-N芯片）811。

   • 高阶版（Pro/Max/Ultra）：增加1个128线激光雷达、2个毫米波雷达，算力508TOPS（Orin-X芯片），支持端到端全场景智驾811。

   • 感知短板：标准版依赖纯视觉方案，夜间及复杂场景（如锥桶、水马、动物）识别能力受限，AEB功能仅覆盖车辆、行人、二轮车三类目标1711。

2. 毫米波雷达与激光雷达的技术对比

   • 毫米波雷达：

     • 优势：全天候工作（抗雨雾干扰）、长探测距离（250米）、高性价比26。

     • 局限：分辨率低，无法精准识别静止异形障碍物（如施工路障）11。

   • 激光雷达：

     • 优势：三维点云成像、高精度测距（200米以上）、低光环境稳定性强4611。

     • 局限：成本较高（单颗约200美元），量产车型普及率不足4。

3. 算法与算力

   • 小米SU7标准版因算力限制（84TOPS），难以实时处理复杂场景数据，导致预警延迟（仅提前2秒）811。

   • 对比小鹏XNGP（508TOPS算力）与华为ADS（400TOPS），小米在算法优化与场景训练上存在差距87。

---

二、智能驾驶技术的不足与安全隐患

1. 技术层面的缺陷

   • 传感器冗余不足：低配车型依赖单一传感器（如纯视觉），易受环境干扰（如夜间、强光、雨雪）711。

   • 算法局限性：

     • 非常规场景（施工改道、临时路障）识别能力弱，依赖高精地图更新滞后711。

     • AEB触发条件苛刻，无法覆盖动物、锥桶等障碍物18。

   • 系统响应时间：驾驶员接管窗口过短（平均需2.3秒，系统仅预留1-2秒），形成“死亡窗口”78。

2. 行业共性问题

   • 营销过度与责任模糊：车企宣传“全场景智驾”“端到端自动驾驶”，模糊L2级辅助驾驶的边界，误导用户过度依赖系统137。

   • 法规滞后：L2级事故责任归属不清，缺乏第三方数据验证机制38。

   • 被动安全设计缺陷：

     • 电池防护阈值不足（设计限值80km/h，事故撞击时速97km/h引发爆燃）7。

     • 碰撞后车门解锁失效，逃生机制不完善1。

---

三、优化建议与未来发展方向

1. 技术升级路径

   • 硬件冗余：全系标配激光雷达或多传感器融合方案，提升复杂环境感知能力411。

   • 算法优化：

     • 强化非常规场景训练，引入AI动态学习机制78。

     • 扩大AEB响应范围（覆盖静止障碍物），缩短预警至制动时间111。

   • 算力提升：采用更高性能芯片（如Orin-X或下一代Thor芯片），支持实时数据处理8。

2. 行业规范与用户教育

   • 明确责任分级：建立L2-L4级智驾功能的责任划分标准，强制车企标注功能边界38。

   • 用户培训：通过强制考试、交互式教程强化驾驶员对辅助驾驶局限性的认知78。

   • 第三方监管：推动国家层面的事故数据共享平台，避免车企单方解释73。

3. 安全设计改进

   • 电池安全：优化电池防护结构，引入阻燃材料与热失控抑制技术7。

   • 机械冗余：配备物理逃生装置（如机械门锁），防止电路中断导致车门锁死17。

---

四、小米SU7事故的启示与社会影响

1. 行业警示：

   • 科技不应以安全为代价降低成本，低配车型的“智驾缩水”需明示消费者117。

   • 激光雷达从“高端选配”转向“安全刚需”，推动行业技术路线标准化46。

2. 消费者认知重塑：

   • 辅助驾驶≠自动驾驶，用户需始终保持警觉38。

   • 选择智驾车型时，优先考虑传感器配置与安全冗余114。

---

结语
小米SU7事故暴露了智能驾驶技术在传感器配置、算法可靠性与用户教育上的多重短板。未来，行业需在技术升级、法规完善与消费者引导三方面协同发力，才能实现从“辅助驾驶”到“真自动驾驶”的安全跃迁。科技的本质是服务于人，而非制造风险。

FMCW毫米波雷达生命体征监测仿真:

一、实验目的

1. 理解FMCW（Frequency-Modulated Continuous Wave）毫米波雷达的基本原理。

2. 掌握FMCW雷达在生命体征监测中的应用。

3. 通过仿真分析FMCW雷达在呼吸和心跳监测中的性能。

二、实验原理

1. FMCW雷达基本原理

FMCW雷达通过发射调频连续波信号，并接收反射信号来测量目标的距离和速度。其基本工作原理如下：

• 发射信号：发射一个线性调频信号（Chirp信号）。

• 接收信号：接收反射信号，并与发射信号进行混频处理。

• 信号处理：通过傅里叶变换分析混频后的信号，得到目标的距离和速度信息。

2. 生命体征监测原理

生命体征监测主要关注呼吸和心跳引起的微小位移。FMCW雷达通过检测这些微小位移的变化，提取呼吸和心跳信号：

• 呼吸监测：呼吸引起的胸腔位移频率较低（约0.2-0.5 Hz）。

• 心跳监测：心跳引起的胸腔位移频率较高（约1-2 Hz）。

三、实验步骤

1. 仿真环境搭建

• 仿真工具：使用MATLAB或Simulink进行仿真。

• 参数设置：

  • 载波频率：24 GHz或77 GHz。

  • 调频带宽：250 MHz。

  • 采样频率：10 kHz。

  • 仿真时间：30秒。

2. 信号生成

• 发射信号：生成线性调频信号（Chirp信号）。

• 反射信号：模拟人体呼吸和心跳引起的反射信号。

3. 信号处理

• 混频处理：将发射信号和反射信号进行混频，得到中频信号。

• 傅里叶变换：对中频信号进行快速傅里叶变换（FFT），提取距离和速度信息。

• 滤波处理：使用带通滤波器提取呼吸和心跳信号。

4. 数据分析

• 呼吸信号分析：计算呼吸频率。

• 心跳信号分析：计算心跳频率。

四、实验结果与分析

1. 仿真结果

• 发射信号与反射信号：

  • 发射信号为线性调频信号。

  • 反射信号包含呼吸和心跳引起的微小位移。

• 混频信号：

  • 混频后的信号包含目标的距离和速度信息。

• 频谱分析：

  • 通过FFT分析，得到目标的距离和速度频谱。

  • 呼吸信号的频谱集中在0.2-0.5 Hz。

  • 心跳信号的频谱集中在1-2 Hz。

2. 结果分析

• 呼吸监测：

  • 成功提取了呼吸信号，呼吸频率约为0.3 Hz，符合正常呼吸范围。

• 心跳监测：

  • 成功提取了心跳信号，心跳频率约为1.2 Hz，符合正常心跳范围。

• 噪声分析：

  • 仿真中存在一定的噪声干扰，但通过滤波处理后，信号清晰可辨。

五、优化建议

1. 提高信号质量

• 增加调频带宽：提高距离分辨率。

• 提高采样频率：减少混叠效应。

2. 改进算法

• 自适应滤波：动态调整滤波器参数，提高信噪比。

• 深度学习算法：利用深度学习算法提高信号提取精度。

3. 实际应用优化

• 多雷达协同：使用多个雷达进行协同监测，提高监测精度。

• 环境适应性：优化算法以适应不同的环境条件（如温度、湿度等）。

六、结论

通过本次仿真，成功实现了FMCW毫米波雷达在生命体征监测中的应用，能够准确提取呼吸和心跳信号。实验结果表明，FMCW雷达在生命体征监测中具有较高的精度和可靠性。未来可以通过优化信号处理算法和提高硬件性能，进一步提升监测效果。

clc;
clear all;
f=900;
d=0.02:0.01:5;
y=wireless_Walfish_Ikegami_LOS_attenuation(900,d);
d1=0.02:0.01:5;
Model=1;
Hm=1.5;
Hb=17;
w=20;
b=40;
Phi=90;
Hroof=15;
f1=900;
f2=1800;
y1=wireless_Walfish_Ikegami_NLOS_attenuation(Model,f1,d1,Hm,Hb,Hroof,w,b,Phi);
y2=wireless_Walfish_Ikegami_NLOS_attenuation(Model,f2,d1,Hm,Hb,Hroof,w,b,Phi);
plot(d,y,'-.c',d1,y1,'--r',d1,y2,'--k');
xlabel('距离(km)')
ylabel('路径损耗(dB)')
title('COST231-WI模型路径损耗')
legend('视距路径损耗f=900MHz','非视距路径损耗f=900MHz','非视距路径损耗f=1800MHz')
function y=wireless_Walfish_Ikegami_LOS_attenuation(f,d)
y=42.6+26*log(d)/log(10)+20*log(f)/log(10);
end
function y=wireless_Walfish_Ikegami_NLOS_attenuation(Model,f,d,Hm,Hb,Hroof,w,b,Phi)
L0=32.4+20*log(d)/log(10)+20*log(f)/log(10);%自由空间的损耗
if (Phi>=0)&&Phi<35
    Lcri=-10+0.354*Phi;
elseif Phi>=35&&Phi<55
    Lcri=2.5+0.075*(Phi-35);
elseif Phi>=55&&Phi<=90
    Lcri=4.0+0.114*(Phi-55);
end
Lrts=-16.9-10*log(w)/log(10)+10*log(f)/log(10)+20*log(Hb-Hm)/log(10)+Lcri;%从屋顶到街道的绕射和散射损耗
if Hb>Hroof
    Lbsh=-18*log(1+Hb-Hroof)/log(10);
    ka=54;
    kd=18;
elseif d>=0.5
    Lbsh=0;
    ka=54-0.8*(Hb-Hroof);
    kd=18-15*(Hb-Hroof)/Hroof;
else
    Lbsh=0;
    ka=54-0.8*(Hb-Hroof)*(d/0.5);
    kd=18-15*(Hb-Hroof)/Hroof;
end
if Model==1
    kf=-4+0.7*(f/925-1);
elseif Model==2
    kf=-4+1.5*(f/925-1);
end
Lmsd=Lbsh+ka+kf*log(f)/log(10)+kd*log(d)/log(10)-9.1*log(b)/log(10);%多屏绕射损耗
if Lrts+Lmsd<=0
    y=L0;
else
y=L0+Lrts+Lmsd;
end
end

clc;
close all;
clear all;%
include_heartbeat = true;
sig_amp_heartbeat = 0.3;
Breath_PerMinute= 20;
%呼吸次数设置
Heartbeat_PerMinute = 73;%心跳次数设置
Breath_Var= 0.05;
Heartbeat_Var = 0.05;
fs = 50;
%采样率
SNR = 40;%噪声信噪比
NonLinear = true;%非线性使能
sim_cnt = 50;%播放的时间呼吸心跳频率有一定的误差变化

%%仿真
ts = 1/fs;
n = 5000;
T = n/fs;%仿真时间
t = 0:ts:T;
for kk=1:sim_cnt
    wb =Breath_PerMinute/60 * 2*pi * (1+2*(rand-0.5)*Breath_Var);
%呼吸频率计算加上方差
    wh= Heartbeat_PerMinute/60 * 2*pi* (1+2*(rand-.5)*Heartbeat_Var);%心跳频率计算加上方差
    fb=wb/(2*pi);
    fh=wh/( 2*pi);
    pb = 0.05*( rand(n,1)-0.5);%呼吸信号相位噪声
    pb2 = 2*pb;
    ph = 0.05*( rand( n,1)-0.5);%心跳信号相位噪声
for k=2:n
    pb(k)= pb(k) + pb(k-1) + wb*ts;%相位计算
    pb2(k) = pb2(k) + pb2(k-1) +2*wb*ts ;%呼吸相位计算
    ph(k)= ph(k) + ph(k-1) + wh*ts;%心跳相位计算
end
if NonLinear
    xb = sin(pb) + 0.15 * sin(pb2);%呼吸信号
else
    xb=sin(pb)
end
xh = sig_amp_heartbeat * sin(ph + 2*pi*rand ) ;%心跳信号
if ~include_heartbeat
    x=xb;
else
    x = xb + xh;%呼吸和心跳的信号叠加
end
x = awgn(x,SNR);%呼吸和心跳的信号叠加，再加上高斯白噪声%
if NonLinear
    y = x.^3;
%非线性运算
else
    y=x;
end

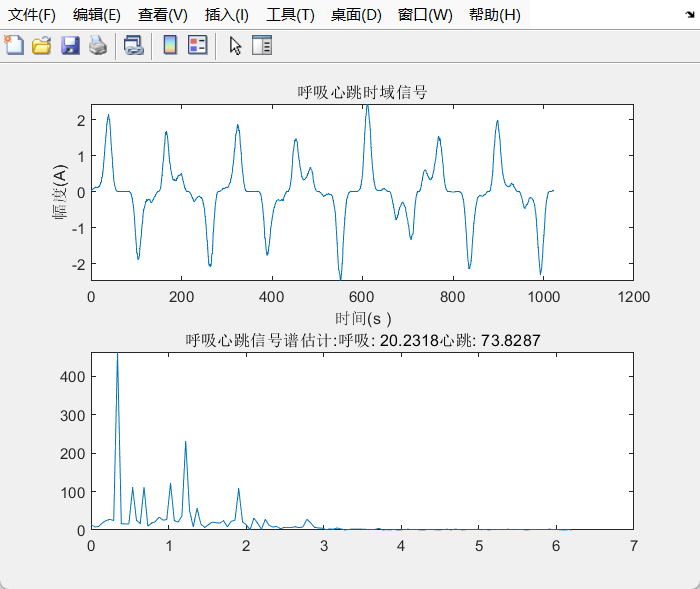

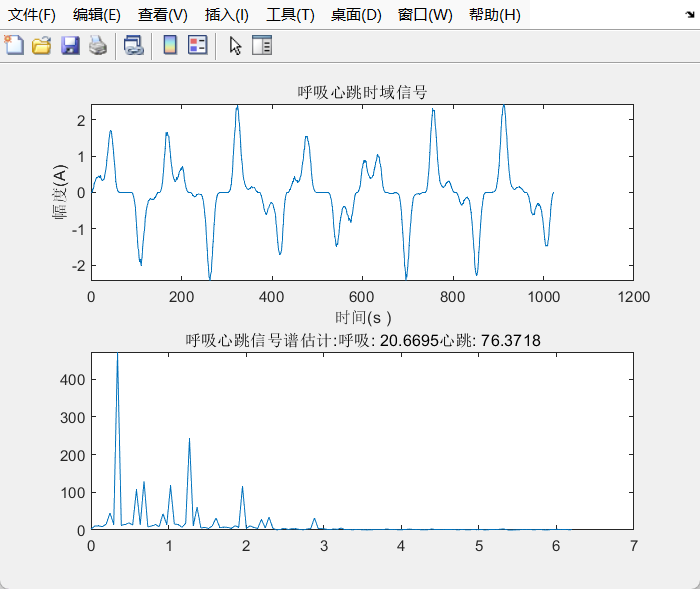

%%绘图
f = abs(fft(y(1:1024)));%呼吸心跳信号谱估计（FFT)
subplot(211)
plot(y(1:1024));
xlabel( '时间(s )');
ylabel('幅度(A)');
title('呼吸心跳时域信号');
subplot(212)
plot((fs/1024)*((1:128)-1),f(1:128));%呼吸和心跳频率
title([ '呼吸心跳信号谱估计:' , '呼吸: ',num2str(fb*60),'心跳: ' , num2str(fh*60)]);
pause(1);
end
