前言

电子专题设计竞赛作为推动电子技术创新与实践的重要平台，历来吸引了众多电子爱好者的积极参与。本专栏旨在通过对往年江西电子专题设计竞赛现场制作赛题的深入剖析，系统梳理和总结其中的核心知识点与技术难点。希望能够帮助读者更好地掌握核心知识，为未来的竞赛挑战奠定坚实基础。在分享的同时，也能巩固自己的知识点，文章书写的比较详细，看起来比较繁琐，只要我们耐心看完，一定可以将赛题了解透彻的，让我们一同回顾这些经典赛题，脚踏实地一步步地吸取知识。

目录🚩

一、题目要求

题意
有一集镇的街道路灯，以高压汞灯与钠灯隔盏交叉安排在街道两旁，为了节约用电，当
行人稀少的后半夜，将钠灯关闭，仅保留汞灯。这就是说，傍晚全部灯亮，约6小时后隔盏关灯，第二天清早路灯全部关闭，傍晚路灯又自动开启，后半夜隔盏关灯，清早关闭，如此循环往复。

模拟制作要求
令红色发光二极管模拟高压钠灯，绿色发光二极管模拟高压汞灯，1秒钟模拟1小时，学生设计电路完成制作，使其作品能演示上述路灯控制开关的模拟操作。

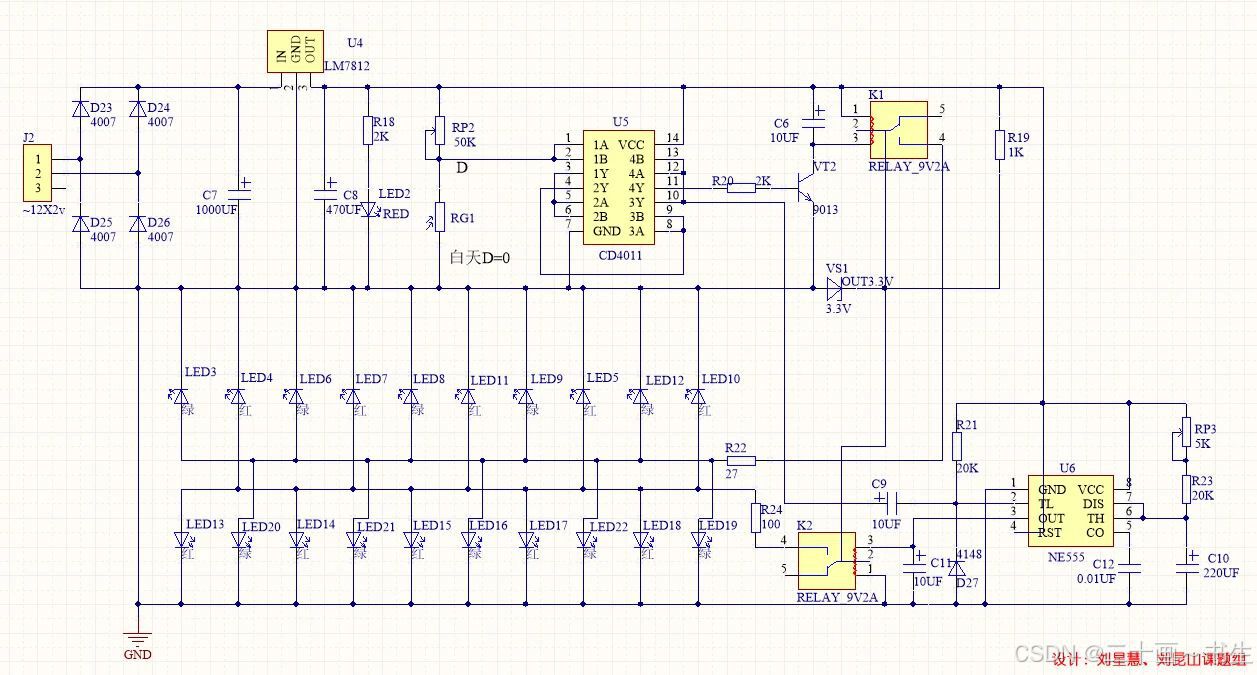

二、原理图

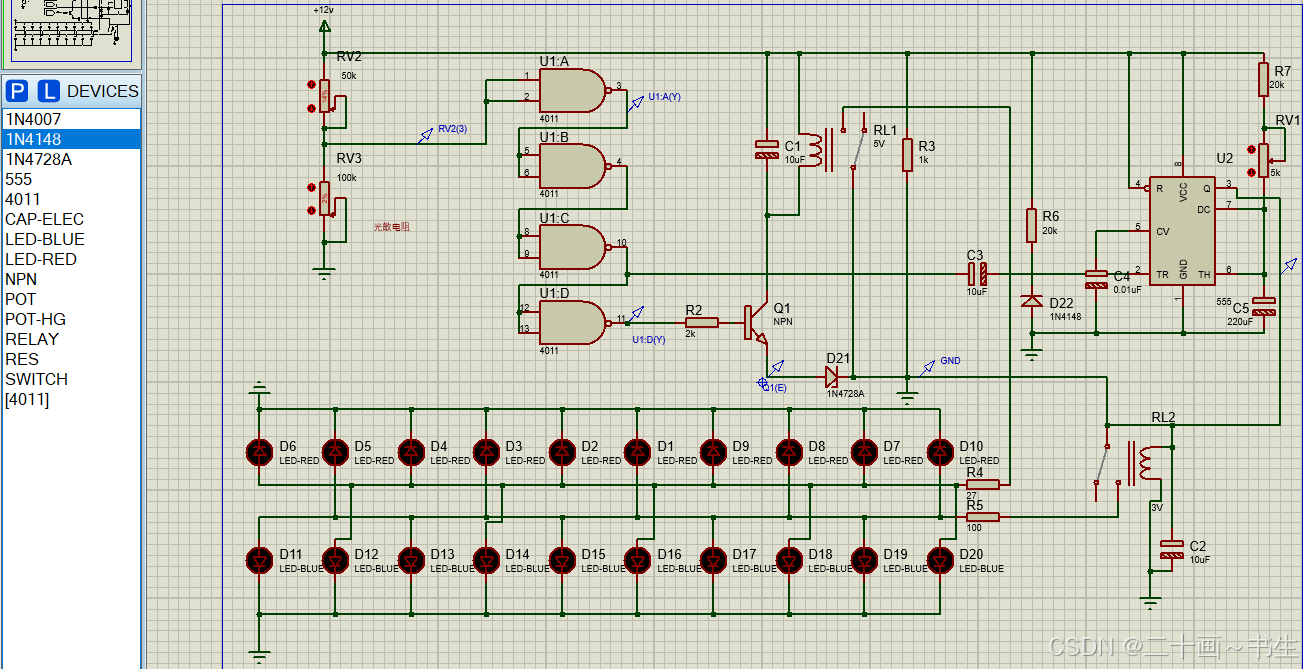

三、仿真图

（仿真没有现象，但是焊接实物还是可以的）光敏电阻这里我们用滑动变阻器来代替了，主要就是给4011提供一个高低平电压。

四、电路工作过程

（以下分析的元件标号依照上面原理图为准）

白天：

1、光敏检测部分

光敏电阻受到强烈光照，阻值变得很小，导致取样电压很低，即RP2下的D点取样电压很低。

2、4011信号处理部分

具体过程如下：因为RP2下的D点取样电压很低，所以4011的1脚（1A）和2脚（1B）为低电平，3脚（1Y）输出高电平给5脚（2A）6脚（2B），4脚（2Y）输出低电平给8脚（3A）和9脚（3B），10脚（3Y）输出高电平经过电容C9给到了555的2脚（TL）和4011的12脚（4A）13脚（4B），4011的11脚（4Y）输出低电平。

3、9013驱动K1继电器部分

4Y输出低电平经过电阻到9013，三极管截止，继电器K1线圈无电流，不工作。

4、绿色LED发光部分

无电流流过绿色发光二极管，发光二极管不发光。

5、555单稳态部分

通电后555芯片工作，通电瞬间由于电容不能突变，555的6脚和7脚从0V开始上升。当白天的时候，4011的10脚（3Y）输出高电平经过电容C1给到了555的2脚（TL），根据555的内部逻辑可知7脚会导通接地，3脚会输出低电平。

6、K2继电器部分

3脚输出低电平到继电器K2线圈无电流，不工作。

7、红色LED部分

无电流流过红色发光二极管，发光二极管不发光。

以上白天部分总结来说就是：光敏电阻受到强烈光照，阻值变得很小，导致取样电压很低，即RP2下的D点取样电压很低，CD4011集成电路的非门输出低电平，使得三极管截止，继电器线圈无电流流过，因此继电器不动作，路灯不亮。

夜晚：

1、光敏检测部分

当晚上的时候，光敏电阻的阻值变大。

2、4011信号处理部分

4011的1脚（1A）和2脚（1B）为高电平，3脚（1Y）输出低电平给5脚（2A）6脚（2B），4脚（2Y）输出高电平给8脚（3A）和9脚（3B），10脚（3Y）输出低电平给电容C9正极和4011的12脚（4A）13脚（4B），4011的11脚（4Y）输出高电平。

3、三极管驱动继电器部分

4Y输出高电平经过电阻到9013，三极管导通，继电器K1线圈有电流流过，动触点动作，脱离静接点，2脚打到4脚。稳压二极管VS，稳压成3.3V（发光二极管正常工作电压）给到继电器二脚公共端。

4、绿色LED发光部分

绿色发光二极管接收到3.3V电压，发光二极管有电流流过，发光二极管亮

5、555单稳态电路

当晚上的时候，4011的10脚（3Y）输出低电平给到电容C9的正极，C9电容的负端会迅速产生一个低电平（0V左右），其中D27的作用是起钳位作用（电源经过R21给TL，当D27是理想的二极管时，早上，电容两端电压相等都是5V，晚上电容正极下降到0V，相应的负极也会跟着下降，正极下降5V，负极也下降5V，后又会上升到5V,所以会产生一下低电平给2脚，在实际中可能D27二极管反向截止性能不够高，会导致电容负端电压会比正端电压低，当电容正端为5V，负端为4V时，这时当我们电容正端从5V下降到0V，负端从4V下降到-1V，这时二极管就会导通，将电压钳位在-0.7V使得2脚最低电压不会低于-0.7V，555芯片不会损坏，所以D27在这里的作用是做钳位），然后电容负端电压慢慢回升到5V，因此产生一个低电平触发信号给555 TL（2脚），根据555内部结构3脚会从稳态（低电平）变为暂稳态（暂时的高电平）然后又会回到稳态，其中暂时高电平时间根据1.1RC计算，电路延时高电平为6s。当2脚接收到触发信号低电平，3脚输出6s高电平给继电器，使线圈得电工作，继电器2脚公共端从连接5脚切换到连接4脚并且公共端连接了3.3v（发光二极管正常工作电压，防止发光二极管烧坏）。

疑问：电容两端电压是否确实是理想条件下的5V？焊接实物用万用表测测就可知晓了。

（扩展：二极管钳位作用是利用其单向导电性，将电路中某点电位钳制在特定值附近，这个特定值主要取决于二极管的正向导通电压，实现电压限制或保护。）

6、红色LED发光部分

555单稳态3脚驱动继电器工作6s，使得红色发光二极管亮6s，经过预设的时间（如6s，由NE555集成电路的定时电路控制），到达后半夜，NE555集成电路的输出端变为低电平。6s后3脚回到稳态（低电平），继电器线圈失电不工作，红色发光二极管灭，绿色发光二极管继续亮着。

第二天清晨：

天色逐渐变亮，光敏电阻阻值再次减小，取样电压降低。

当取样电压降低到某个阈值以下时，CD4011集成电路的非门再次输出低电平，三极管截止，继电器线圈无电流流过。

这导致与绿色发光二极管相连的继电器铁片2脚打到5脚，绿色发光二极管熄灭（模拟清晨关闭所有路灯）。

以上夜晚到清晨部分总结来说就是：电路利用光敏电阻感知光线变化，控制路灯开关。傍晚时分，天色变暗，光敏电阻阻值增大，触发CD4011集成电路，使三极管导通，继电器动作，绿色发光二极管亮起模拟高压汞灯。同时，NE555集成电路开始计时，红色发光二极管也亮起模拟高压钠灯。后半夜，NE555定时结束，红色二极管熄灭。清晨，天色变亮，光敏电阻阻值减小，CD4011集成电路复位，三极管截止，继电器释放，绿色发光二极管熄灭。整个过程模拟了路灯从傍晚亮起到清晨关闭的自动化控制。

五、CD4011芯片功能

CD4011

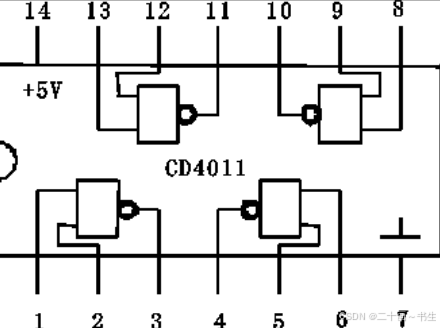

CD4011芯片内部结构图

CD4011芯片是一种四路与非门芯片，其引脚功能如下：

A输入（引脚1、5、8、12）：这是第一个输入端，用于接收与非门的第一个输入信号。
B输入（引脚2、6、9、13）：这是第二个输入端，用于接收与非门的第二个输入信号。
Y输出（引脚3、4、10、11）：这是输出端，用于输出与非门的运算结果。当两个输入端A和B都为高电平时，输出端Y为低电平；否则，输出端Y为高电平。
GND（引脚7）：这是负电源输入端，通常连接到电路的负极或地。
VCC（引脚14）：这是正电源输入端，用于为芯片提供工作电压。

需要注意的是，CD4011芯片的输出电压和工作电压是相等的，且该芯片具有高速、低功耗、高可靠性等特点，在数字电路的逻辑运算、计数器、时序控制等部件中得到广泛应用。

该电路还用到了NE555芯片，该芯片的功能若有读者想要加深了解的，建议去观看这位优秀博主写的文章 NE555 & 工作模式介绍-CSDN博客，真的写的很nice！！！

六、核心知识&技术难点

核心知识

1、光敏电阻的应用：

光敏电阻的阻值随光照强度的变化而变化，是实现光控功能的关键元件。
在该电路中，光敏电阻用于检测环境光线，将光信号转换为电信号，从而控制电路的开关。

2、CD4011集成电路的使用：

CD4011是一个四组二输入端与非门集成电路，具有逻辑控制功能。
在该电路中，CD4011用于接收光敏电阻的信号，并输出高低电平来控制三极管的导通与截止，进而控制继电器的动作。

3、NE555集成电路的定时功能：

NE555是一个常用的定时器集成电路，可以产生稳定的脉冲信号或实现定时控制。
在该电路中，NE555用于实现路灯在后半夜的定时关灯功能，通过设定定时时间（如6s）来控制红色发光二极管的熄灭。

4、继电器的开关作用：

继电器是一种电控制器件，具有隔离和自动控制的功能。
在该电路中，继电器用于实现电路的导通与关闭，从而控制路灯（发光二极管）的亮与灭。

技术难点

1、光敏电阻的灵敏度与响应时间：

光敏电阻的灵敏度和响应时间直接影响到电路的响应速度和准确性。
需要根据实际应用场景选择合适的光敏电阻，并进行精确的校准和调试，以确保其灵敏度和响应时间满足要求。在这里我们采用滑动变阻器来调节原理图中D点的取样电压。

2、定时电路的精确性：

定时电路的精确性直接影响到路灯在后半夜的关灯时间。
需要精确设定NE555定时电路的定时时间，并进行严格的测试和校准，以确保其精确性。
