动态数码管的原理及其显示

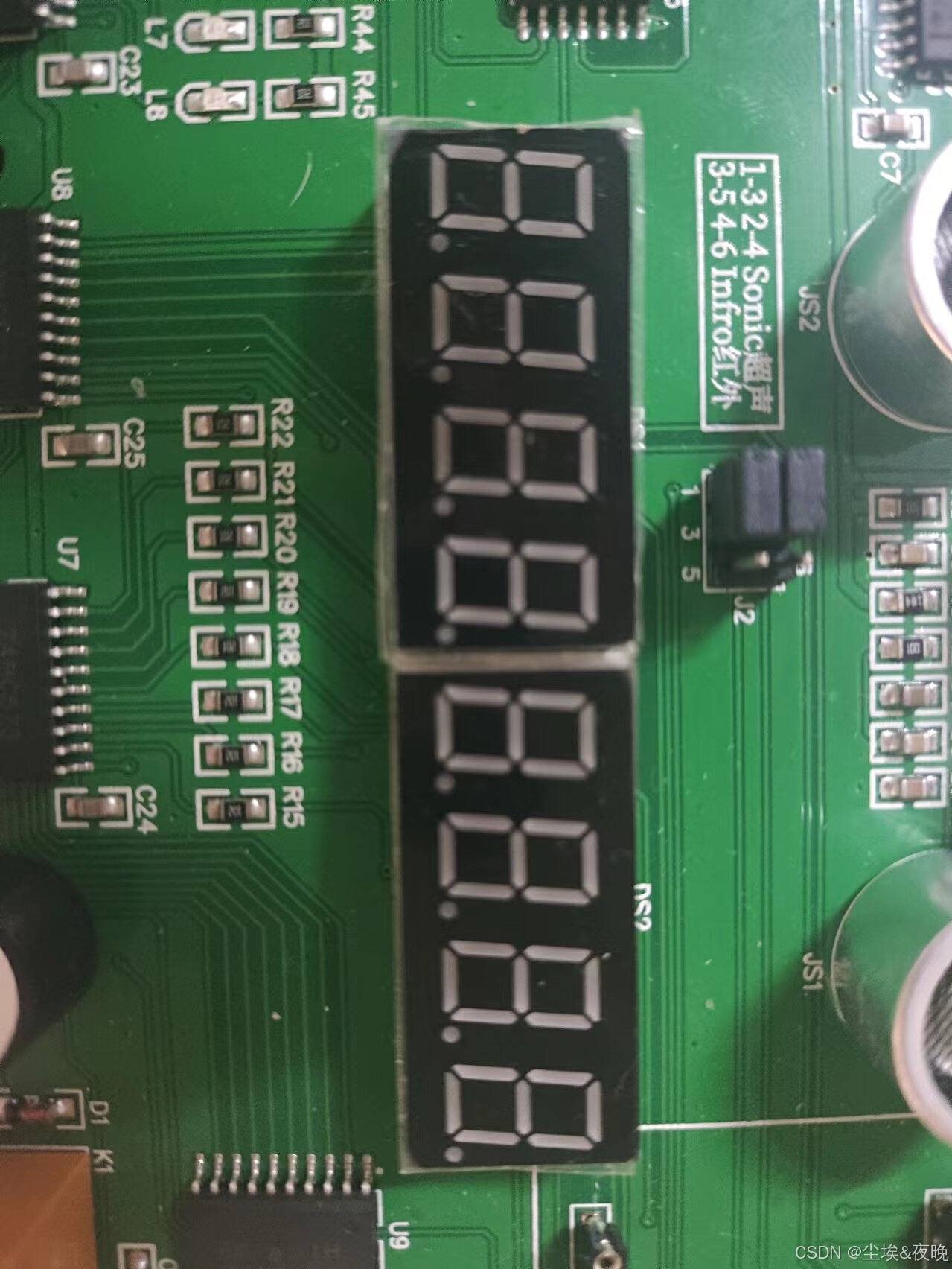

51单片上的数码管是由八个“8”构成,如图：

每个“8”都是由八个LED灯构成的，一共有八个“8”，一共32个LED，那如何控制对应的LED，组成想要的字符呢？

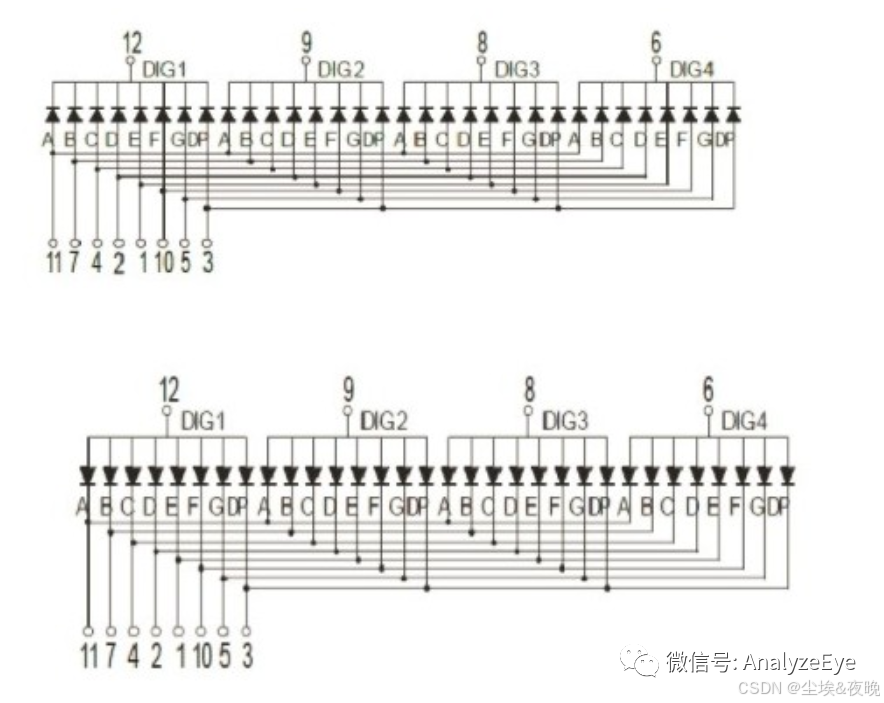

那就要了解数码管的电路图了，如图



图中的DIG就是所谓的“8”，DIG接阳极（12、9、8、6引口），11、7、4、2、10、5、3引口接阴极，DIG对应数码管图中的com。比如你要在第一个“8”中点亮“1”，先要点亮“8”中的b、c段，我们称之为位选，选择com1，称之为位选。

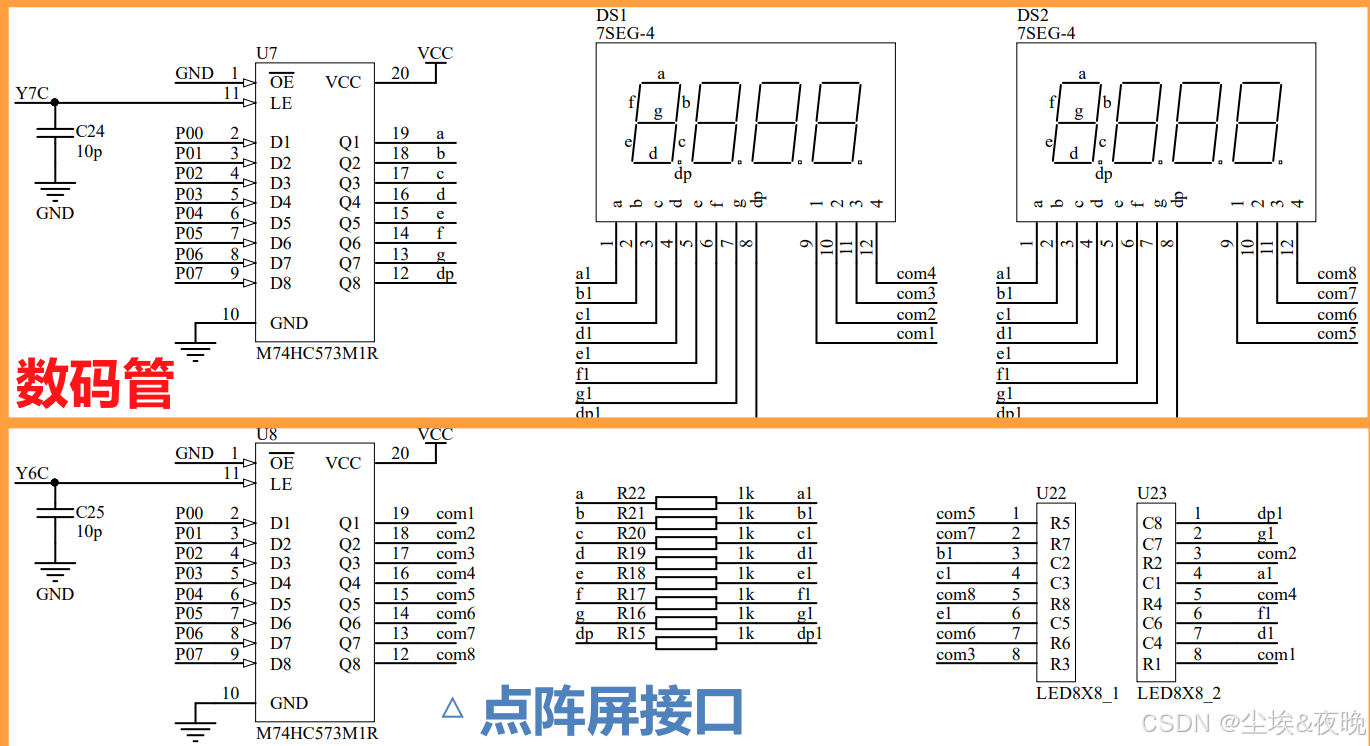

位选的a、b、c、d、e、f、g、dp要与M74HC573MIR有关，要开的话，则Y7C要为1，即译码器Y7为0，P2为1110 0000即0xe0

同理Y6为0，P2为1100 0000即0xc0

注意：DIG只能够一个一个显示的，那如何显示是一连串的字符能？

动态显示方法：
利用人眼“视觉残留”，依次点亮单个数码管，使人感觉8个数码管同时点亮！
【推荐】单个数码管显示时间为1ms或者2ms

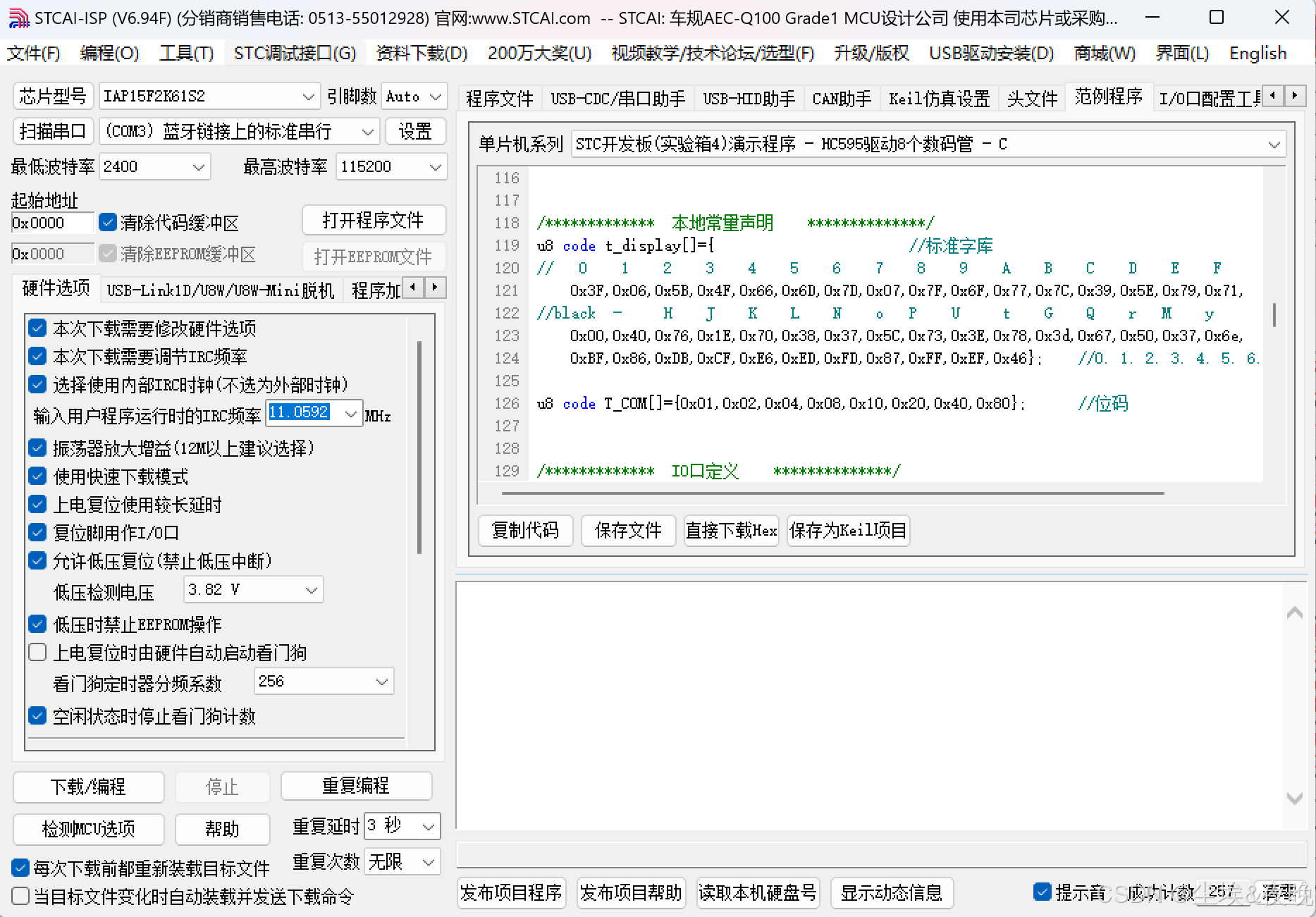

显示0123456789可以通过STCAI-ISP中的范例程序，将其定义为数组，即可将十六进制对应为十进制，但是需要注意的是各数字是共阴极取法，要取反即加“~”

#include <STC15F2K60S2.H>
#include<intrins.h>


unsigned char cnt_shift=0;
void vDevice_ctrl(unsigned char P0data,unsigned char P2data)
{
	P0=P0data;
	P2=P2data;
	P2=0;
}
void Timer2_Init(void)		//1??@12.000MHz
{
	AUXR |= 0x04;			//?????1T??
	T2L = 0x20;				//???????
	T2H = 0xD1;				//???????
	AUXR |= 0x10;
	IE2 |= 0x04;                    //????2??
   EA = 1;
}
unsigned char smg_code[8]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07};
void smg_display()
{
	static unsigned char i=0;
		vDevice_ctrl(~smg_code[i],0xe0);
		vDevice_ctrl(0x01<<i,0xc0);
		i=(i+1)%8;



}
void vSystem_init()
{
	vDevice_ctrl(0,0xa0);

}
void main()
{
	vSystem_init();
	Timer2_Init();
	while(1)
	{


	}



}

void t2int() interrupt 12
{
	cnt_shift++;
	smg_display();
}
