按键输入与传感器模块

传感器模块：

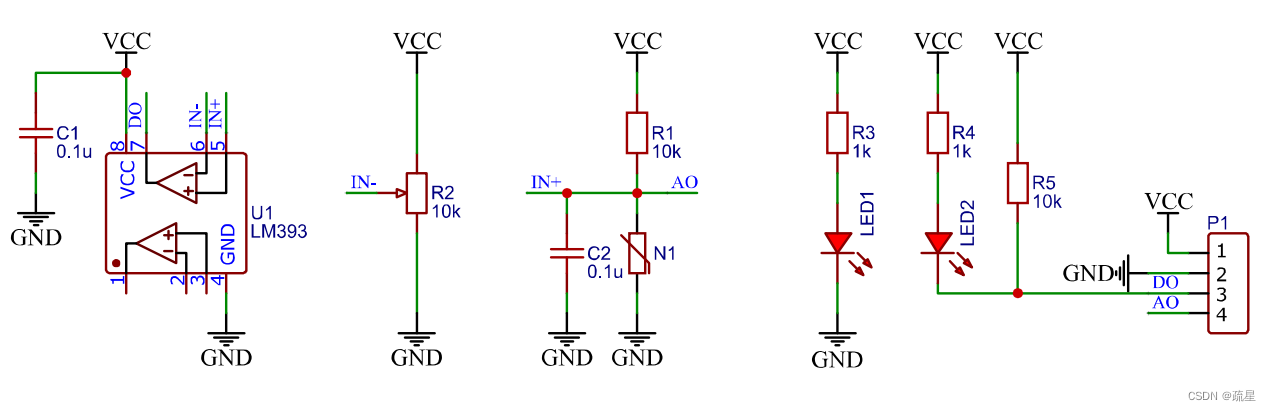

传感器元件（光敏电阻/热敏电阻/红外接收管等）的电阻会随外界模拟量的变化而变化，通过与定值电阻分压即可得到模拟电压输出，再通过电压比较器进行二值化即可得到数字电压输出。



假设是光敏电阻

DO是模拟电压输出，光线越强时N1阻值越小，N1分压越小，输出电压越小。

A0是数字电压输出，通过调节电位器R2可以改变IN-,当IN+>IN-时输出高电平，,当IN+<IN-时输出低电平。













硬件接法

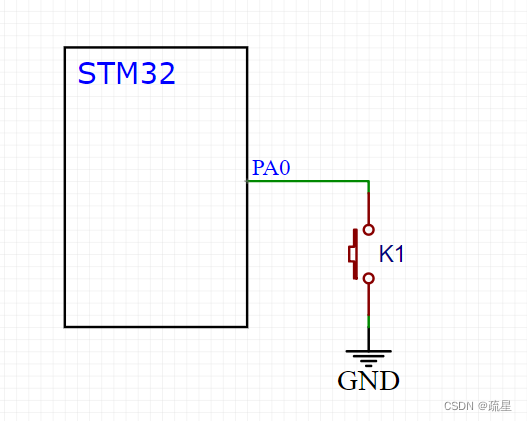

按键按下时，PA0口被拉低。按键松开时PA0口悬空，所以PA0口应该设置为上拉输入。。

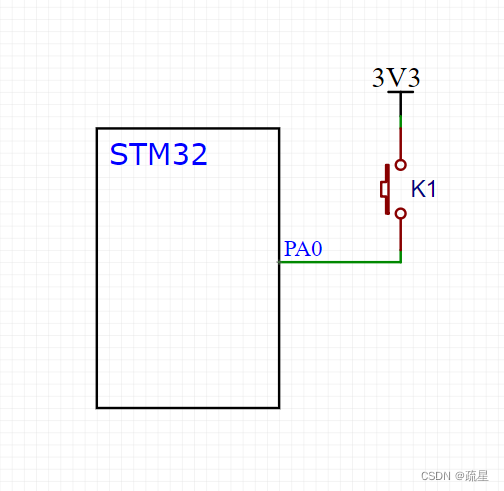

按键按下时，PA0口被拉高。按键松开时PA0口悬空，所以PA0口应该设置为下拉输入。

应该特别注意以上两种接法。
