先看在定时器初始化函数中加上清除标志的区别TIM_ClearITPendingBit(TIM_TypeDef* TIMx, uint16_t TIM_IT)

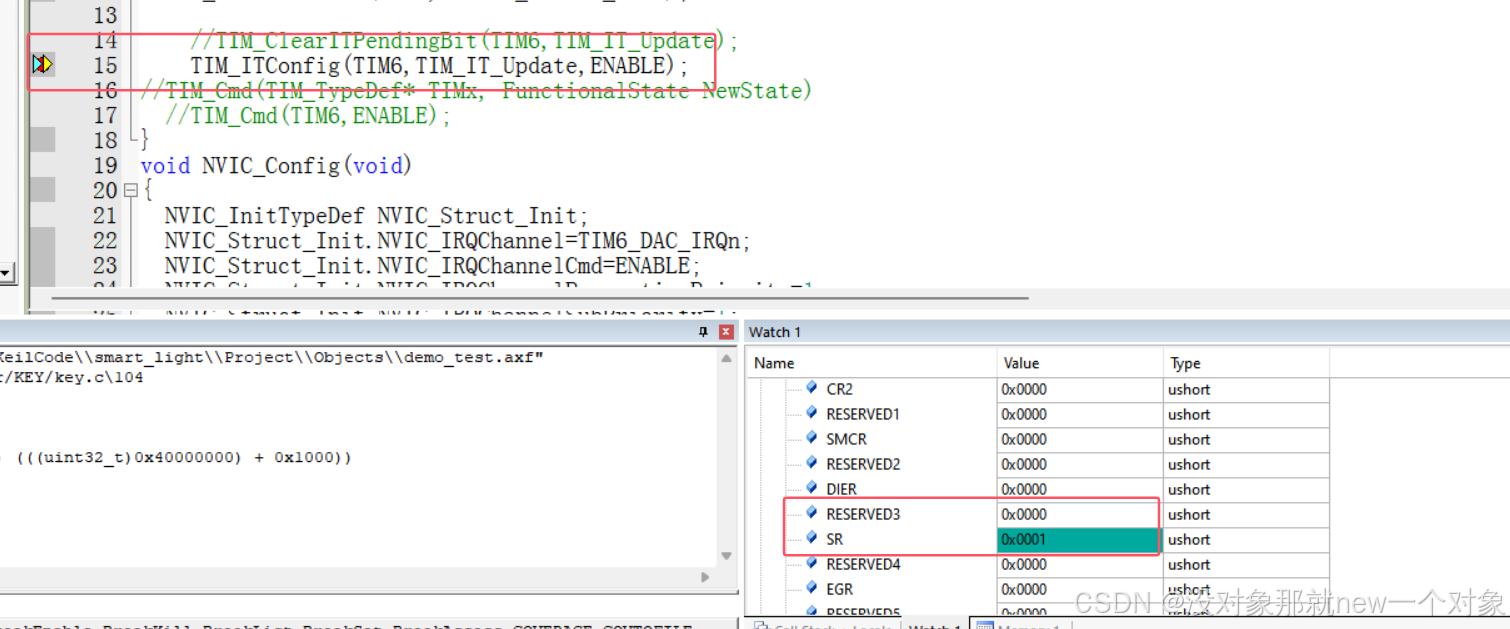

定时器初始化函数：基本定时器未清除计时中断标志位

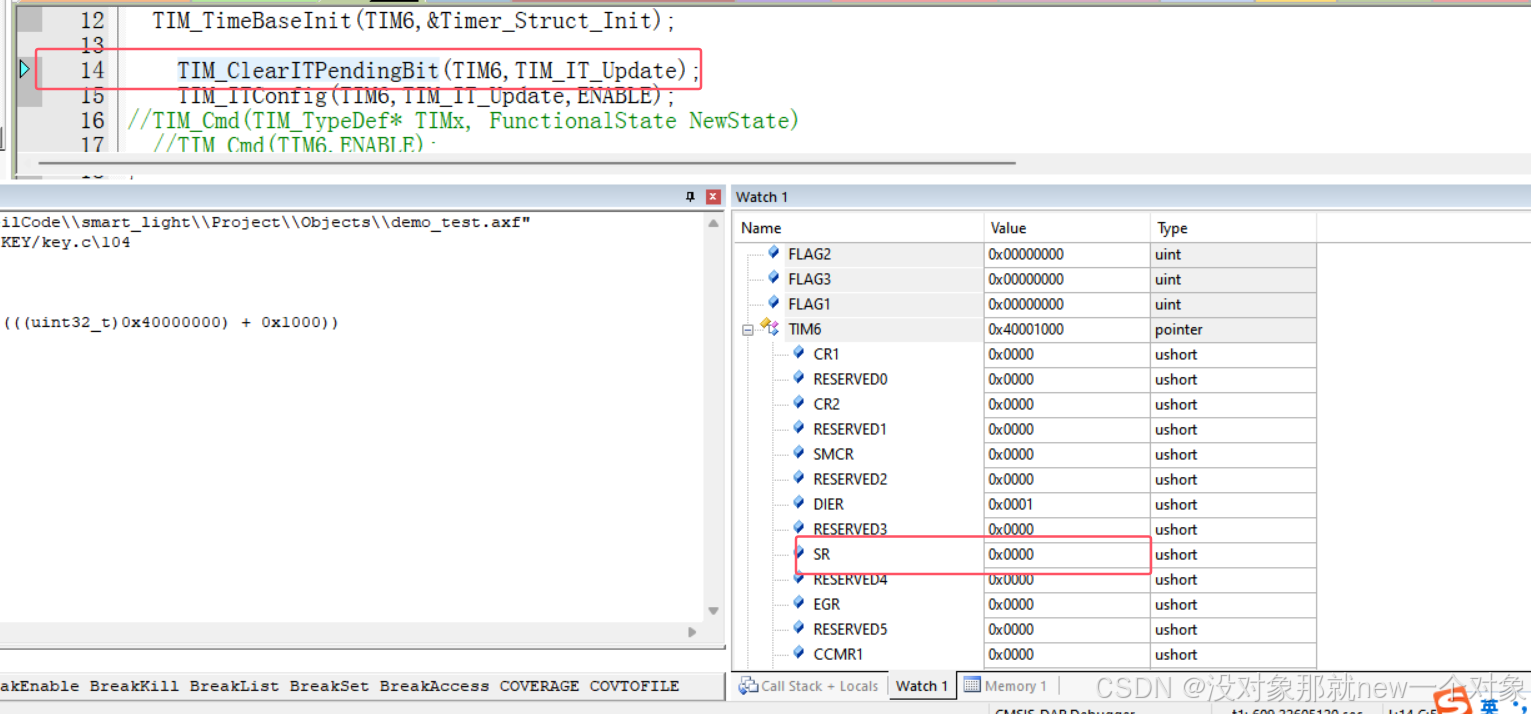

定时器初始化函数：基本定时器清除计时中断标志位

导致定时器开启就进入中断的原因

固件库 TIM_TimeBaseInit函数中的

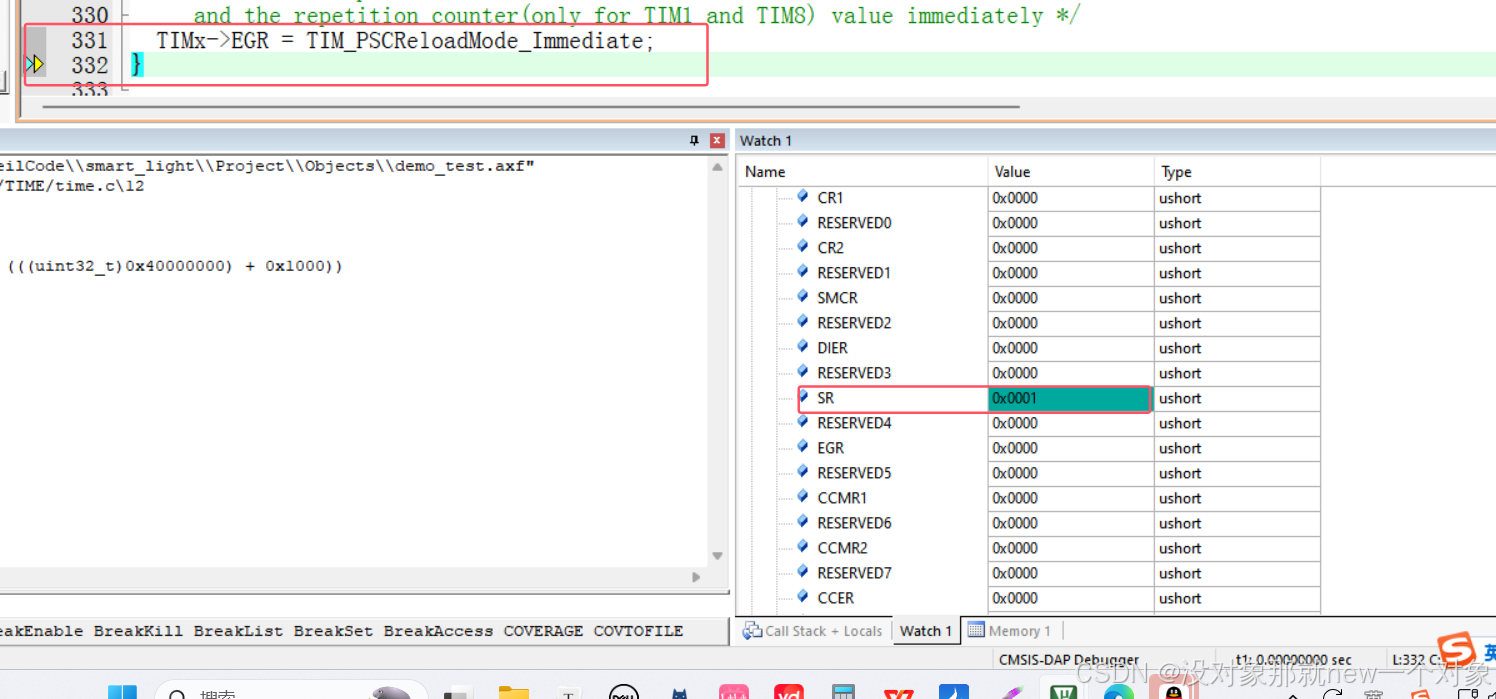

TIMx->EGR = TIM_PSCReloadMode_Immediate;这行代码的作用是生成一个更新事件（Update Event），这个事件会立即重新加载预分频器（Prescaler）和重复计数器（Repetition Counter）的值，使得的SR中的UIF被置为1。也就是说如果在初始化函数中不进行中断标志位清除的，且定时中断开启的话会导致程序直接进入定时中断函数中

解决办法

在定时器初始化函数中加入TIM_ClearITPendingBit(TIM_TypeDef* TIMx, uint16_t TIM_IT)
