基于51单片机的温度控制恒温箱设计—数码管显示

基于51单片机的温度控制恒温箱

（仿真＋程序＋原理图＋PCB＋设计报告）

功能介绍

具体功能：

1.DS18B20温度传感器测温；

2.数码管实时显示温度；

3.按键设置温度上下限阈值；

4.温度超过上下限会进行对应的蜂鸣器+LED声光报警；

5.超过上限值，对应继电器吸合，电风扇工作降温；

6.低于下限值，对应继电器吸合，加热膜工作升温；

​演示视频：

基于51单片机的温度控制恒温箱设计—数码管显示

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

单片机座子；12M晶振；

30pF独石电容；轻触开关；

电解电容10uF、220uF；

电阻1K、4.7K、10K；

0.36寸4位共阴数码管；

S8550（PNP）三极管；

绿色led灯；红色led灯；

5V继电器；继电器端子；

1N4148二极管；

小风扇；加热膜；

电源开关；电源插座；

9*15洞洞板；电源线；

DS18B20传感器；

DS18B20座子；

有源蜂鸣器；

导线：若干；

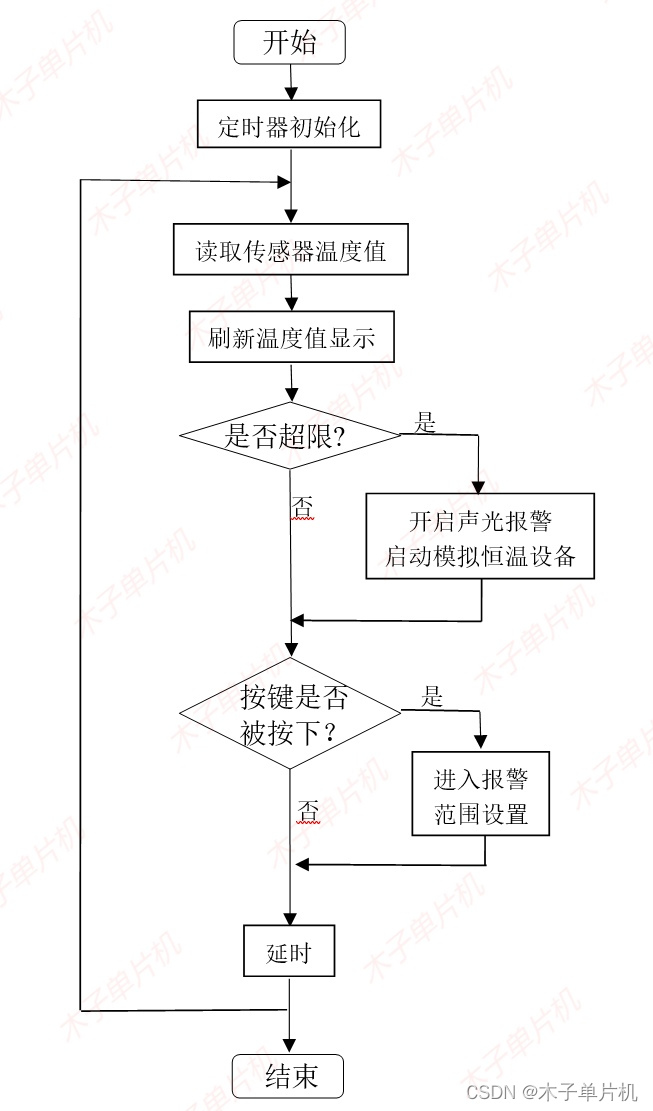

流程图：

设计资料

01 仿真图

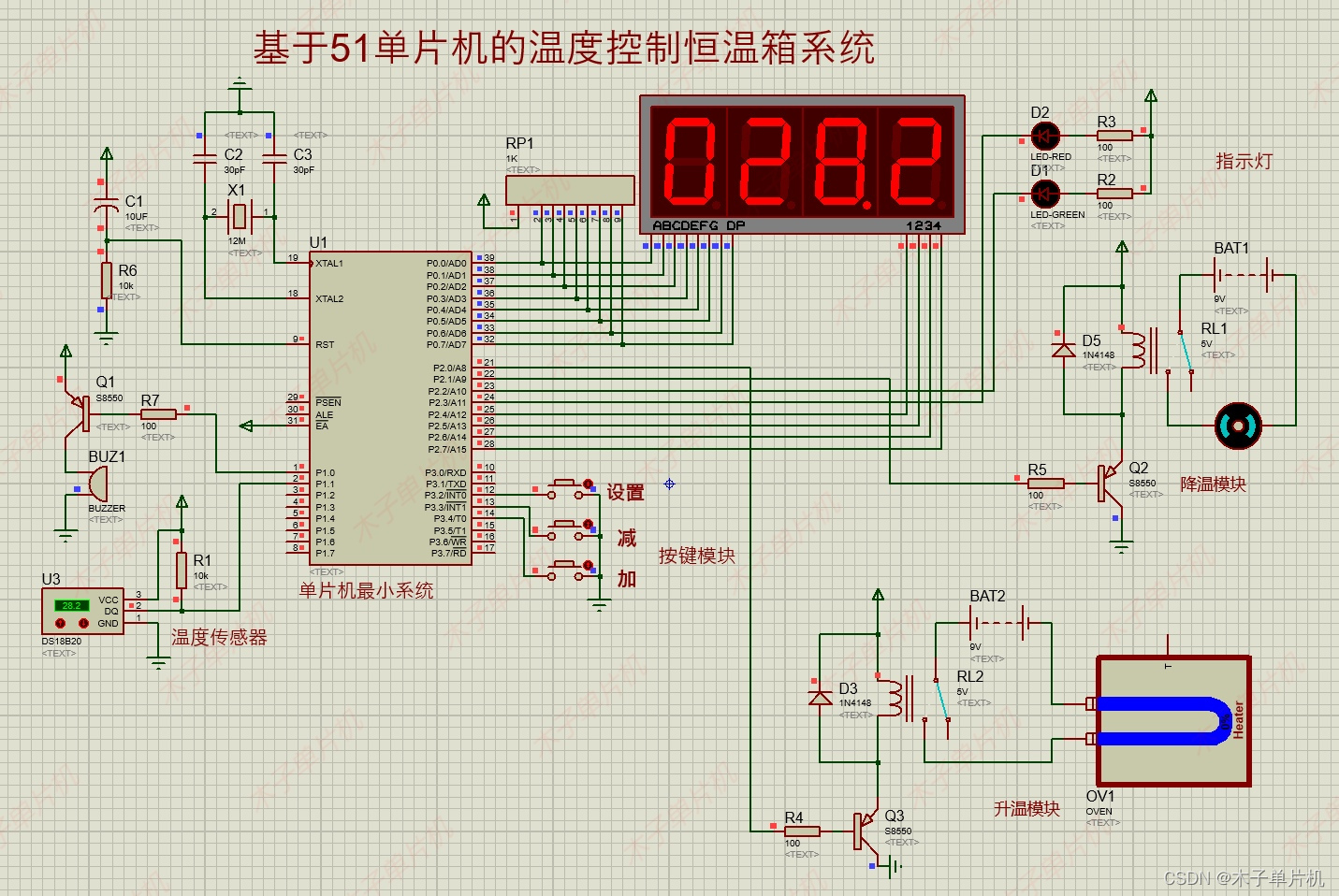

本设计使用proteus8.9版本设计，资料里有安装教程，无需担心！具体如图！

02 原理图

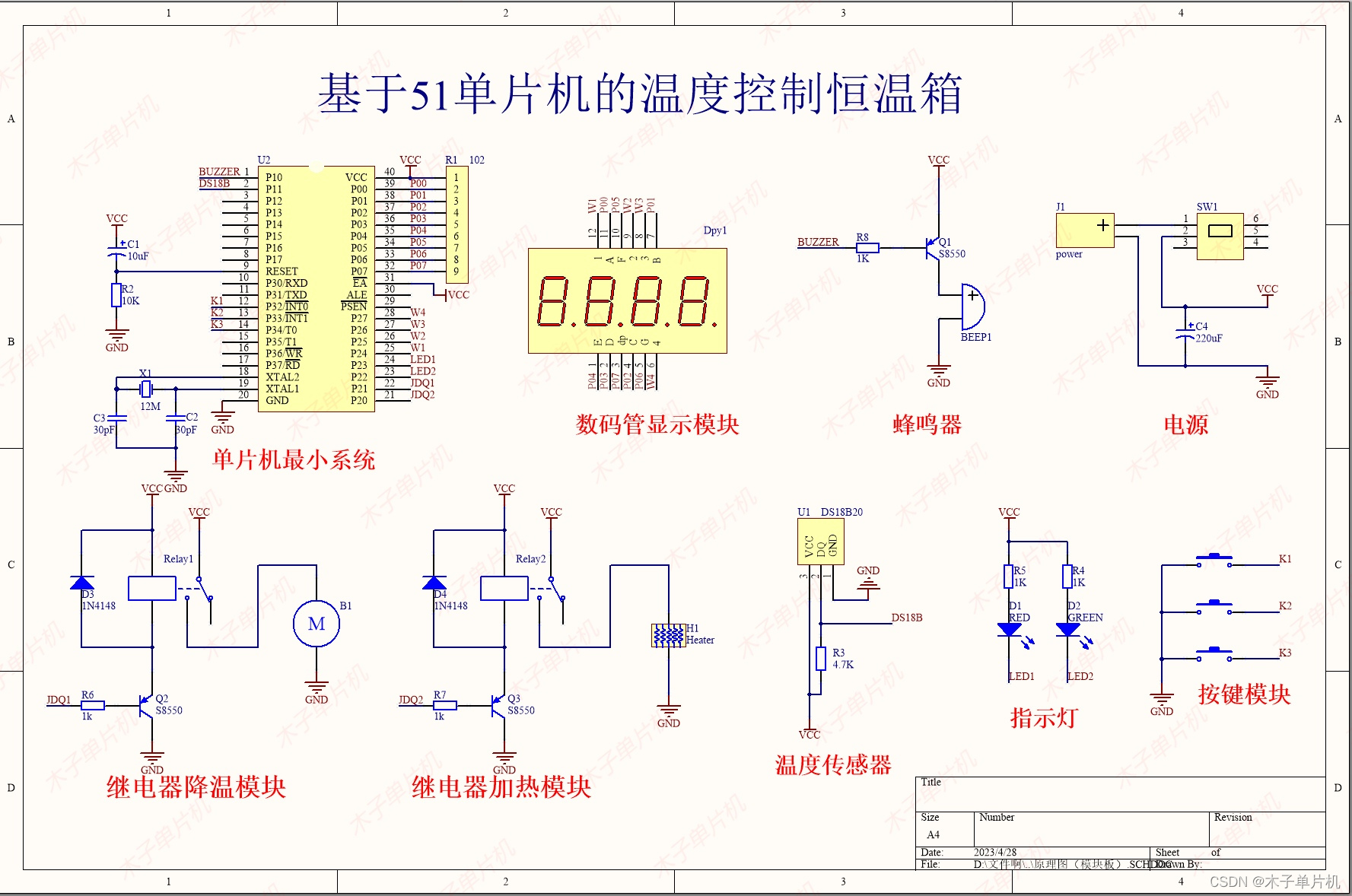

本系统原理图采用Altium Designer19设计，具体如图！

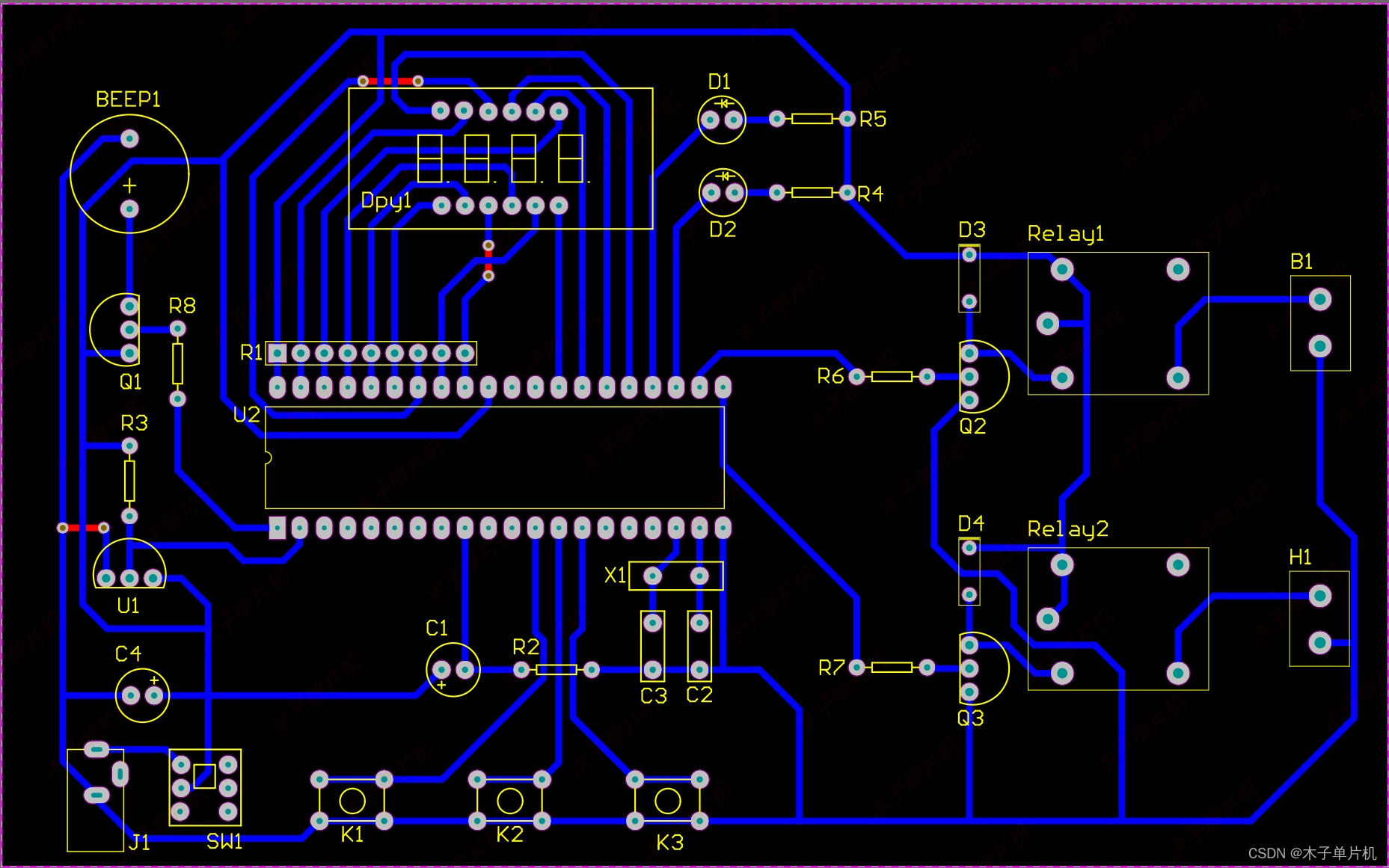

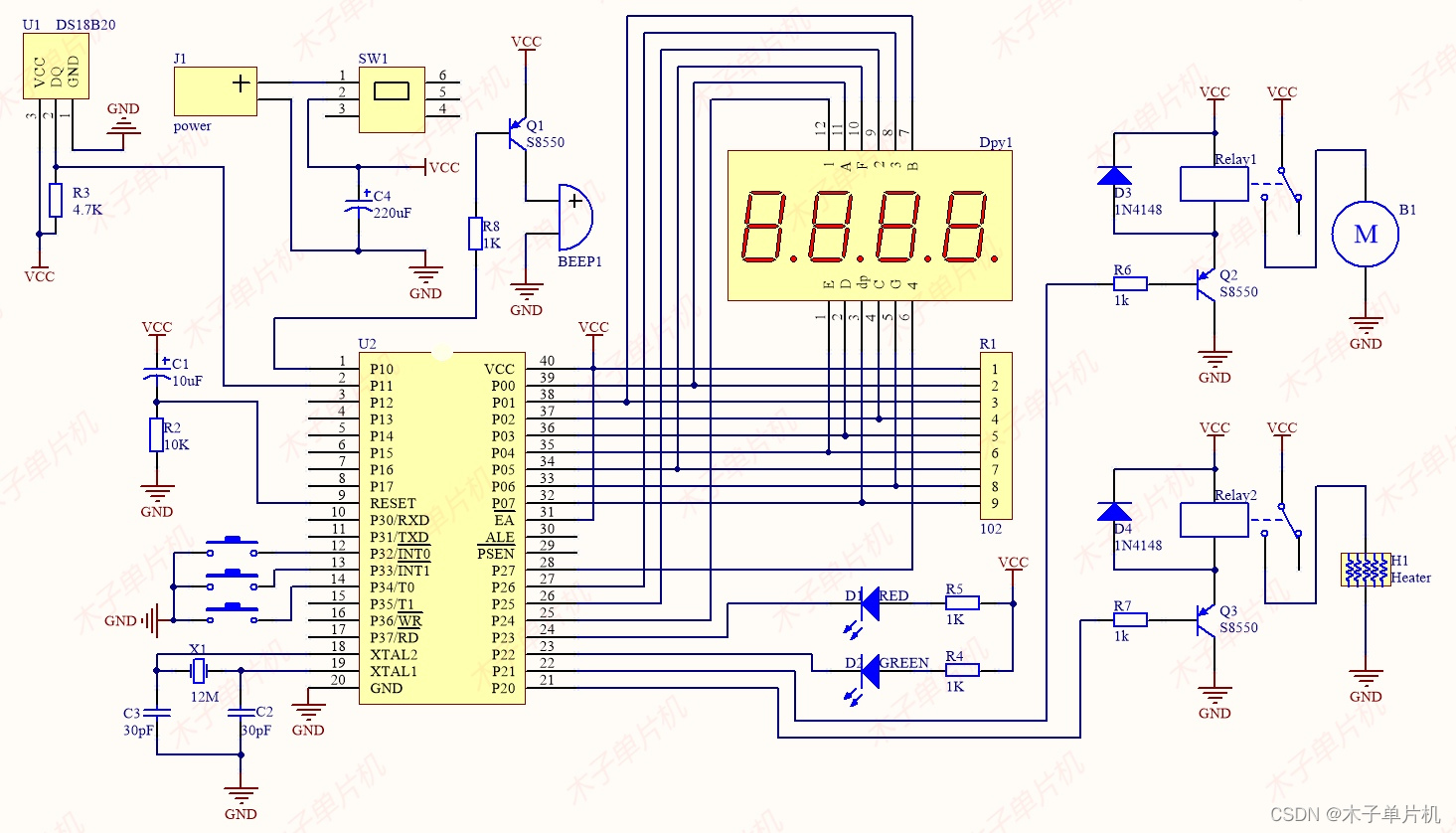

连线版

模块版

03 程序

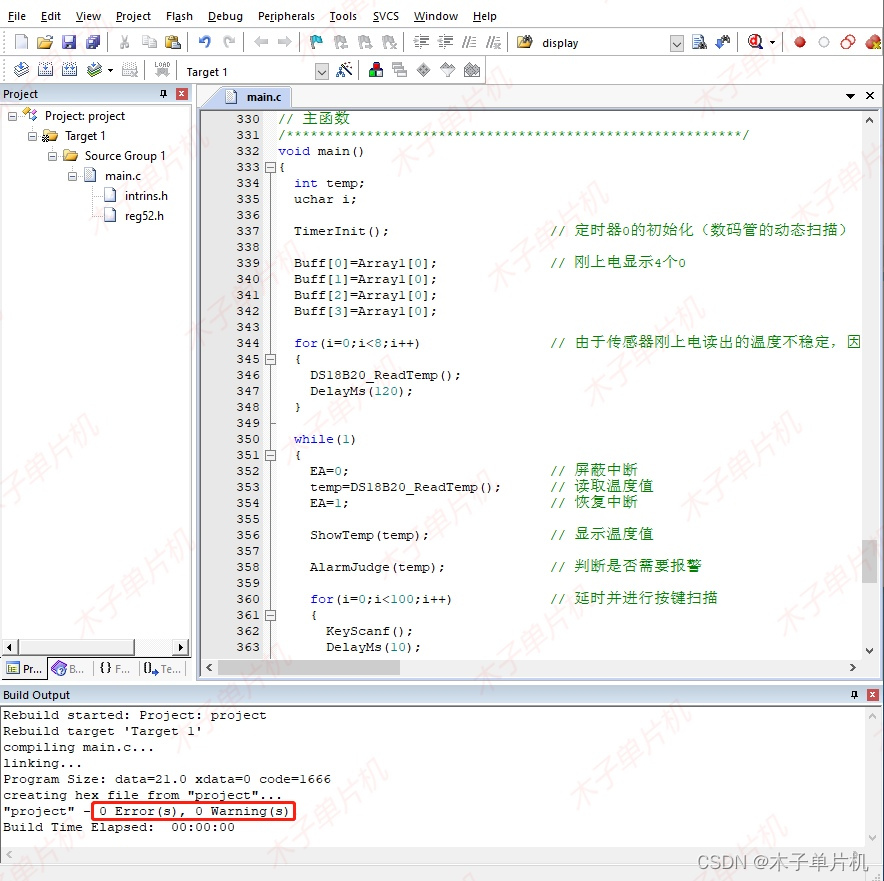

本设计使用软件keil5版本编程设计，资料里有安装教程，无需担心！具体如图！

04 设计报告

一万五千字设计报告，具体如下！

05 设计资料

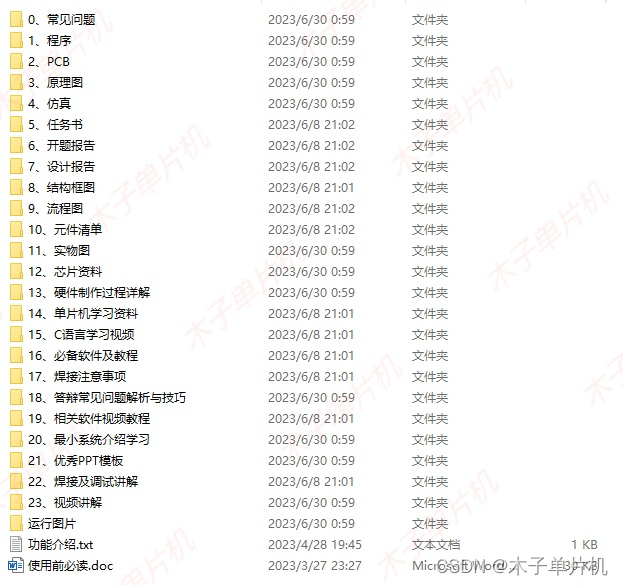

        资料获取请关注同名公众号，全部资料包括仿真源文件 、程序（含注释）、AD原理图、pcb电路图、开题报告、参考论文、流程图、任务书、讲解视频等。具体内容如下，全网最全! ！

资料获取请观看前面演示视频！

点赞分享一起学习成长。
