一、GDDR(Graphics Double Data Rate)

DDR分类
        DDR: 英文全称Double Data Rate Synchronous Dynamic Random Access Memory。它主要应用在普通内存条；

        LPDDR: 英文全称Low Power Double Data Rate Synchronous Dynamic Random Access Memory。它主要应用在智能手机，智能手表等对功耗，体积敏感得产品；

        GDDR: 英文全称Graphics Double Data Rate Synchronous Dynamic Random Access Memory。主要用于高速图像处理的场合，比如计算机的显卡中，可以简单理解为专门为显卡而做的DDR内存，这种内存与普通DDR相比，拥有更高的时钟频率和更小的发热量。

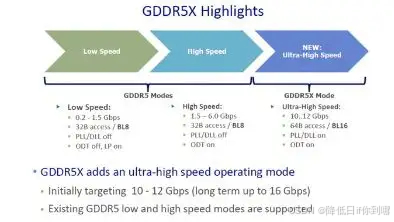

GDDR5技术是内存接口DDR3技术的衍生品，其预取为8bit，实现性能达到6Gb/s，超频后可以达到7Gb/s。而GDDR5X则是在GDDR5基础之上做了两个变化：

将预取由8bit提高到16bit
引入QDR高速接口

我们之前讲过，简单粗暴的继续增加预取，性能就可以大大提高。GDDR5X的第一个改变正是如此。通过将预取从8bit提高到16bit，GDDR5X获得了极大的性能提高！

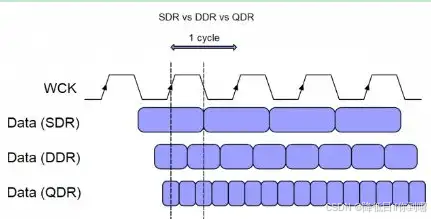

GDDR5X的另一个改进叫QDR（Quad Data Rate，是4倍数据倍率的意思）接口的引入，也就是说接口的每个时钟可以传输4bit数据！我们知道SDRAM使用的是SDR接口，接口只有上升沿才传输数据。而DDR接口对此做了大幅提高，通过上升沿和下降沿同时传输速度，性能相比于SDR得以翻倍！而QDR则是每个时钟传输4bit数据，性能相比于DDR再次翻倍！

GDDR5其实已经实现了等效的QDR接口，虽然并不是真正的QDR技术。以往GDDR1/2/3/4和DDR1/2/3的数据总线都是DDR技术(通过差分时钟在上升沿和下降沿各传输一次数据)，接口频率x2就是数据传输率，也就是通常我们所说的等效频率。而GDDR5则不同，它有两条数据总线，带宽上相当于QDR技术，所以接口频率x4才是数据传输率，因而GDDR5实现了超高频率。

QDR技术这么厉害，大家可能首先想到的是需不需要一个比WCLK更快的时钟来传输数据？答案是不需要。GDDR5X接口在实现的时候，利用WCLK加相位偏移，生成了4个同频时钟，WCLK_0，WCLK_1,WCLK_2,WCLK_3，每个时钟有1/4周期的偏移。使用这4个时钟的上升沿传输数据，这样，就实现了相比于SDRAM x4的传输能力。<
